Описание
Описание продукта

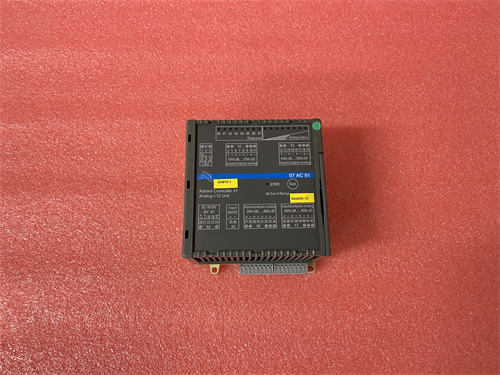

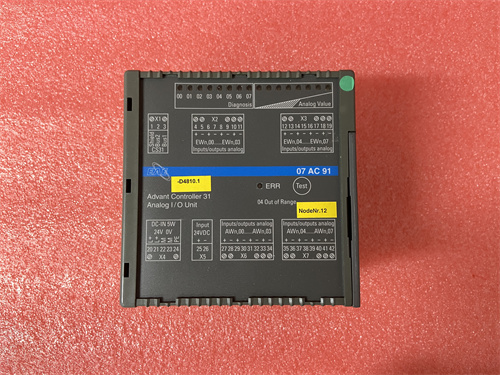

Основным объектом рассмотрения является цифровой сигнальный модуль для систем автоматизации ABB GJR5252300R3101 07AC91H — ключевой компонент, разработанный компанией ABB для обработки и передачи дискретных сигналов между контроллерами ПЛК/DSC ABB (например, серии Symphony Plus, AC 800PEC) и промышленным оборудованием (датчики положения, кнопки управления, исполнительные механизмы) в критически важных отраслях (энергетика, нефтегазовая, химическая промышленность). Продукт ABB GJR5252300R3101 07AC91H относится к серии высоконадежных модулей I/O ABB, специализирующихся на работе в суровых промышленных условиях, где требуется максимальная отказоустойчивость и точность сигнальной обработки в реальном времени.
Благодаря встроенной системе фильтрации помех и двойной схеме защиты каналов, ABB GJR5252300R3101 07AC91H обеспечивает надежную передачу дискретных команд и статусов, даже в условиях сильного электромагнитного фона (например, на ТЭЦ рядом с трансформаторами или электродвигателями). Особенно важно отметить, что ABB GJR5252300R3101 07AC91H поддерживает «горячую замену» (hot-swapping), что позволяет заменить модуль без отключения всей системы — критично для объектов с непрерывным циклом работы (например, котло-турбинные установки, нефтеперерабатывающие заводы).
Кроме того, ABB GJR5252300R3101 07AC91H полностью совместим с программным обеспечением ABB Control Builder M и интегрируется легко в существующие системы ABB, что упрощает настройку каждого канала (время фильтрации, тип сигнала) и диагностику неполадок. Например, через ПО можно индивидуально настроить каждый входной канал для подавления импульсных помех, предотвращая ложные срабатывания защитных систем. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: ABB GJR5252300R3101 07AC91H.
Особенно ценным преимуществом ABB GJR5252300R3101 07AC91H является его соответствие международным стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1), что делает его подходящим для систем защиты персонала и оборудования от аварийных ситуаций.
Параметры продукта
Параметры ABB GJR5252300R3101 07AC91H оптимизированы для надежной обработки дискретных сигналов, основные из них включают:
- Конфигурация каналов: 16 независимых дискретных каналов (8 входов + 8 выходов) — возможность одновременно считывать статусы датчиков и отправлять команды исполнителям.
- Поддерживаемые типы сигналов:
- Входы: Сухие контакты, напряжевые сигналы 24 В ПС (диапазон 19,2–28,8 В ПС) — для подключения кнопок, датчиков положения, предохранительных устройств;
- Выходы: Транзисторные выходы (NPN), максимальный ток на канал 0,5 А — для управления реле, индикаторами, маломощными исполнителями.
- Параметры сигнальной обработки:
- Время реакции (входы/выходы): ≤1 мс — быстрая передача сигналов, критично для аварийных остановок;
- Настраиваемое время фильтрации помех (входы): 0,1–100 мс — подавление импульсных помех от электромагнитных источников.
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое ограничение тока ≤1 А);
- Защит от электростатического разряда (ESD) до ±15 кВ на всех каналах;
- Защита от перегрева (отключение модуля при температуре корпуса >75 °C).
- Коммуникационная связь:
- Тип шины: ABB proprietary bus (совместима с шиной контроллеров Symphony Plus, AC 800PEC);
- Скорость передачи данных с контроллером: до 100 Мбит/с — синхронная работа с центральными устройствами.
- Напряжение питания: 24 В ПС (получается от шкафной системы питания ABB), потребляемый ток ≤100 мА (без нагрузки) / ≤300 мА (при максимальной нагрузке на выходы).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления, защищенных от пыли и влаги.
- Совместимость: Полностью совместим с контроллерами ABB Symphony Plus, AC 800PEC и модулями I/O серии ABB.
Преимущества и особенности
ABB GJR5252300R3101 07AC91H имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Комплексная защита и отказоустойчивость: Двойная схема защиты каналов и соответствие стандартам SIL 2/PL d делают ABB GJR5252300R3101 07AC91H подходящим для критических систем — например, в ТЭЦ он может обрабатывать сигналы аварийной остановки турбины, гарантируя безотказную передачу команды и предотвращение катастрофы.
- Горячая замена для непрерывных процессов: Возможность замены модуля без остановки системы позволяет избежать простоев на объектах с круглосуточным режимом работы (например, нефтеперерабатывающие заводы), где каждый час простоя обходится в миллионы долларов.
- Индивидуальная настройка каналов: Настраиваемое время фильтрации и тип сигнала для каждого канала адаптируют ABB GJR5252300R3101 07AC91H к специфике оборудования — например, для датчиков с высоким уровнем помех устанавливается длительная фильтрация (50–100 мс), а для кнопок аварийной остановки — минимальная (0,1 мс) для быстрой реакции.
- Низкий уровень помех и стабильность: Встроенная цифровая фильтрация и экранированные цепи обеспечивают стабильную обработку сигналов даже в условиях сильного электромагнитного фона (например, рядом с мощными электродвигателями насосов), предотвращая ложные срабатывания и ошибки в работе автоматики.
- Долгий срок службы и надежность: Использование промышленных компонентов (термостойкие, устойчивые к вибрациям) обеспечивает средний наработный ресурс (MTBF) >180 000 часов — ABB GJR5252300R3101 07AC91H работает стабильно на протяжении нескольких лет, снижая частоту обслуживания и затраты на замену.
Примеры применения в отраслях
ABB GJR5252300R3101 07AC91H широко используется в отраслях, где требуется обработка дискретных сигналов в критических системах:
- Энергетика (ТЭЦ): В системах управления котлами — ABB GJR5252300R3101 07AC91H считывает сигналы от датчиков уровня воды в котле (входы) и отправляет команды на открытие/закрытие электромагнитных клапанов (выходы). При низком уровне воды модуль быстро передает сигнал аварии в контроллер Symphony Plus, который останавливает подачу топлива и предотвращает перегрев котла.
- Нефтегазовая отрасль: На площадках добычи газа — модуль обрабатывает сигналы от датчиков утечек газа (входы) и управляет приводами шторок конвейера (выходы). При обнаружении утечки ABB GJR5252300R3101 07AC91H останавливает конвейер и активирует звуковую сигнализацию, предотвращая распространение опасного вещества.
- Химическая промышленность: В реакторах для производства химикатов — модуль считывает статусы дверных замков реактора (входы) и управляет индикаторами состояния (выходы). Если дверь реактора открыта во время работы, ABB GJR5252300R3101 07AC91H блокирует подачу сырья и отправляет сигнал тревоги в DSC, защищая персонал от контакта с токсичными веществами.
- Пищевая промышленность: На линиях упаковки продуктов — модуль считывает сигналы от датчиков наличия упаковки (входы) и управляет приводами сепараторов (выходы). При отсутствии упаковки ABB GJR5252300R3101 07AC91H останавливает подачу продукта, предотвращая брак и соответствуюя стандартам гигиены HACCP.
Сравнение с конкурентами
Сравним ABB GJR5252300R3101 07AC91H с аналогичными дискретными модулями Siemens SM 323 (для ПЛК S7-400) и Allen-Bradley 1756-IB16/OA16:
| Параметр | ABB GJR5252300R3101 07AC91H | Siemens SM 323 (6ES7323-1BL00-0AA0) | Allen-Bradley 1756-IB16/OA16 |
|---|---|---|---|
| Конфигурация каналов | 8 входов + 8 выходов | 8 входов + 8 выходов | 16 входов / 16 выходов (отдельно) |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 2, PL d |
| Время реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Настраиваемая фильтрация | 0,1–100 мс | 0,1–20 мс | 0,1–50 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >180 000 | ~150 000 | >160 000 |
Преимущество ABB GJR5252300R3101 07AC91H — быстрее время реакции, более широкий диапазон настройки фильтрации, соответствие более высоким классам безопасности (PL d) и лучшая совместимость с системами ABB. Для объектов, где используется экосистема ABB (Symphony Plus, AC 800PEC) и требуется максимальная надежность сигнальной обработки, он является предпочтительным выбором.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и требования к безопасности: Если вы используете контроллеры ABB (Symphony Plus, AC 800PEC) и система требует соответствия SIL 2/PL d (например, аварийные остановки), ABB GJR5252300R3101 07AC91H — идеальный выбор. Для систем Siemens S7-400 лучше выбрать Siemens SM 323, а для Allen-Bradley ControlLogix — 1756-IB16/OA16.
- Проверьте количество каналов и условия эксплуатации: ABB GJR5252300R3101 07AC91H с 8 входами/8 выходами подходит для средних систем (≤8 датчиков + ≤8 исполнителей). Для объектов в экстремальных температурах (-40 °C–+70 °C) он гарантирует работоспособность — для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели.
- Учтите уровень помех на объекте: Если на объекте высокий уровень электромагнитных помех (например, ТЭЦ, металлургические заводы), ABB GJR5252300R3101 07AC91H с широким диапазоном фильтрации (0,1–100 мс) поможет избежать ложных срабатываний — для объектов с низким уровнем помех достаточно моделей с фиксированной фильтрацией.
Меры предосторожности
- Монтаж и настройка: Устанавливайте ABB GJR5252300R3101 07AC91H только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на ABB GJR5252300R3101 07AC91H) — не подключайте напряжение выше 30 В ПС к входам/выходам, это может привести к повреждению каналов.
- Периодическая диагностика: Ежегодно проверяйте каждый канал с помощью тестового сигнала (24 В ПС для входов, нагрузка 0,1 А для выходов) — убедитесь, что модуль корректно считывает/передает сигналы и фильтрует помехи. При неисправности канала замените модуль вовремя.
- Защита кабелей: Используйте экранированные кабели для подключения оборудования к ABB GJR5252300R3101 07AC91H — это снижает влияние электромагнитных помех, особенно вблизи силовых цепей (≥1000 В АС).
- Электробезопасность: Отключите питание системы перед заменой или обслуживанием модуля — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при работе с ABB GJR5252300R3101 07AC91H для защиты от электростатического разряда.
