Введение: Основной продукт — ABB GJR5252600R0101
Первым компонентом в категории высоконадежных цифровых модулей ввода-вывода для систем автоматизации ABB (платформа AC 800M), который мы детально анализируем, является модуль ABB GJR5252600R0101 (ссылка на продукт будет добавлена после вашего предоставления). Этот элемент разработан для обработки дискретных сигналов в критических промышленных процессах — например, на нефтегазовых объектах, в энергетике или тяжелой химической промышленности — где требуется максимальная отказоустойчивость и защита от внешних помех. В дальнейшем мы неоднократно вернемся к ABB GJR5252600R0101, чтобы раскрыть все его ключевые аспекты — от описания до правил эксплуатации.
Описание продукта ABB GJR5252600R0101

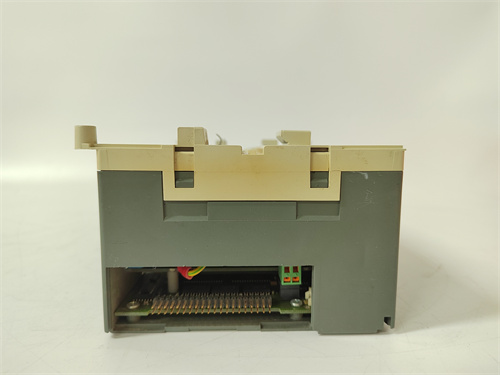

ABB GJR5252600R0101 (ссылка на продукт) — это промышленный цифровой модуль ввода-вывода (DI/DO) для контроллеров ABB AC 800M, специализирующийся на надежной передаче дискретных сигналов от сенсоров безопасности (аварийные кнопки, концевики аварийного останова, датчики утечки) и управления исполнительными механизмами (клапаны аварийного закрытия, сигнальные маячки, приводы защитных барьеров). Он отличается двойной изоляцией каналов, усиленной защитой от электромагнитных помех и поддержкой режима «связанной логики» (interlocking), что делает его подходящим для систем безопасности (SIS) с требованиями SIL 2. Особенно стоит отметить, что ABB GJR5252600R0101 имеет встроенную систему самодиагностики в режиме реального времени — она моментально сигнализирует о неисправностях (разрыв кабеля, перегрузка выхода) и автоматически переводит критические каналы в безопасное состояние (например, закрывает клапан), предотвращая аварии. Благодаря интеграции с ПО ABB Control Builder M ABB GJR5252600R0101 легко настраивается, и все события (срабатывание сенсора, сбой канала) логируются в контроллер, что упрощает анализ инцидентов и соответствие требованиям промышленных стандартов. Также модуль ABB GJR5252600R0101 сертифицирован по международным стандартам IEC 61508 (SIL 2) и ATEX (для опасных зон класса 2), что подтверждает его применимость в высокорисковых средах.
Параметры продукта ABB GJR5252600R0101
- Тип модуля: Цифровой модуль ввода-вывода (DI/DO) для платформы ABB AC 800M
- Количество каналов: 16 DI (цифровой ввод) + 16 DO (цифровой вывод)
- Параметры DI-каналов:
- Поддерживаемое напряжение: 24 В DC (номинальное), диапазон 19.2–30 В DC
- Логические уровни: «0» (≤5 В), «1» (≥15 В)
- Задержка реакции: Настраиваемая (0.1–100 мс), стандартная — 1 мс
- Защита: От пиковых напряжений (до 80 В DC), электромагнитных помех (EMC Class A)
- Параметры DO-каналов:
- Тип выходов: Релейные (двойные контакты, нормально разомкнутые/закрытые — настраиваемые)
- Максимальный ток на канал: 2 А (250 В АС / 30 В DC)
- Защита: От короткого замыкания, аркозаглавления, перегрузки
- Коммуникация: Шина связи с контроллером AC 800M (интегрированная в платформу), поддерживает передачу статуса каждого канала в режиме реального времени
- Изоляция: Двойная galvanicheская изоляция (500 В АС между каналами, 250 В АС от шины питания)
- Совместимость: Контроллеры ABB AC 800M, ПО ABB Control Builder M 2.1 и выше
- Рабочая температура: -40 °C до +70 °C
- Потребляемая мощность: 8.2 Вт (при 24 В DC, полной нагрузке)
- Монтаж: Вставка в слот контроллера ABB AC 800M (стандартный модульный дизайн, 1 слот)
- Сертификации: IEC 61508 (SIL 2), ATEX II 2G Ex d IIC T4 Ga, UL, CSA
Преимущества и особенности ABB GJR5252600R0101
- Отказоустойчивость для систем безопасности: Поддержка SIL 2 и двойная изоляция делают ABB GJR5252600R0101 подходящим для критических систем — например, аварийных остановок на нефтегазовых платформах или защиты реакторов в химической промышленности — где сброс модуля может привести к катастрофе.
- Настраиваемая связанная логика: Возможность программировать логические связи между DI и DO каналами (например, «если нажата аварийная кнопка (DI1) — закрыть клапан (DO1)») напрямую в модуле ABB GJR5252600R0101 (без участия контроллера) снижает задержку реакции и повышает надежность системы.
- Надежность релейных выходов: Двойные контакты и защита от аркозаглавления увеличивают срок службы DO-каналов ABB GJR5252600R0101 при частых переключениях — даже в условиях агрессивной среды (например, в присутствии коррозионных газов) реле сохраняют работоспособность.
- Легкая интеграция с системами мониторинга: Все события (срабатывание DI, сбой DO) логируются в контроллер AC 800M и могут быть переданы в SCADA-системы, что позволяет операторам отслеживать историю операций и быстро выявлять причины неисправностей — критично для соответствия требованиям безопасности (например, ISO 45001).
Примеры применения ABB GJR5252600R0101 в отраслях
- Нефтегазовая отрасль: На пунктах перекачки нефти ABB GJR5252600R0101 считывает сигналы от датчиков утечки нефти (DI) и аварийных кнопок остановки (DI), а также управляет клапанами аварийного закрытия трубопроводов (DO). При обнаружении утечки модуль мгновенно закрывает клапаны и активирует сигнальные маячки (DO), предотвращая распространение нефти и минимизируя экологический ущерб.
- Химическая промышленность: В производстве токсичных химикатов (например, хлора) ABB GJR5252600R0101 контролирует состояние защитных барьеров вокруг реакторов (DI — сигнал «барьер закрыт») и управляет системами нейтрализации (DO). Если барьер открывается во время процесса, модуль останавливает подачу сырья (через DO) и запускает подачу нейтрализующего раствора, защищая персонал от контакта с токсинами.
- Энергетика: На гидростанциях ABB GJR5252600R0101 считывает сигналы от датчиков скорости турбин (DI — сигнал «скорость превышена») и управляет тормозными механизмами (DO). При превышении критической скорости модуль активирует тормоза и останавливает подачу воды в турбину, предотвращая разрушение оборудования.
Сравнение ABB GJR5252600R0101 с конкурирующими продуктами
| Характеристика | ABB GJR5252600R0101 | Конкурирующий модуль (например, Siemens SM 1532 DO 16x2A) |
|---|---|---|
| Уровень SIL | SIL 2 (сертифицировано) | SIL 1 (требует дополнительных настроек для SIL 2) |
| Тип DO-выходов | Релейные (двойные контакты) | Транзисторные (один контакт) — ниже надежность |
| Изоляция | Двойная (500/250 В АС) | Простая (250 В АС) — риск помех |
| Поддержка опасных зон | ATEX II 2G (стандартно) | Требует дополнительной сертификации |
| Задержка DI-реакции | Настраиваемая (0.1–100 мс) | Фиксированная (≤2 мс) — меньше гибкости |
Советы по выбору и предостережения при использовании ABB GJR5252600R0101
- При выборе убедитесь, что ABB GJR5252600R0101 соответствует требованиям вашей зоны эксплуатации: для опасных зон (например, с газообразными горючими веществами) проверьте наличие ATEX-сертификата нужного класса (II 2G Ex d IIC T4 Ga для зон 1).
- Перед монтажом ознакомьтесь с руководством ABB GJR5252600R0101: подключите силовые кабели DO-каналов соответствующей сечению (не менее 1 мм² для тока 2 А) и используйте экранированные кабели для DI-сигналов, чтобы избежать искажений от электромагнитных помех.
- Регулярно проверяйте состояние релей DO-каналов: каждые 6 месяцев проводите тест на замыкание контактов и измерение сопротивления — износ контактов может привести к нестабильной работе, особенно в системах безопасности.
- Не используйте ABB GJR5252600R0101 для небезопасных функций (например, обычное регулирование конвейера): модуль предназначен исключительно для систем безопасности, и смешение функций может нарушить соответствие SIL 2.
