Описание продукта

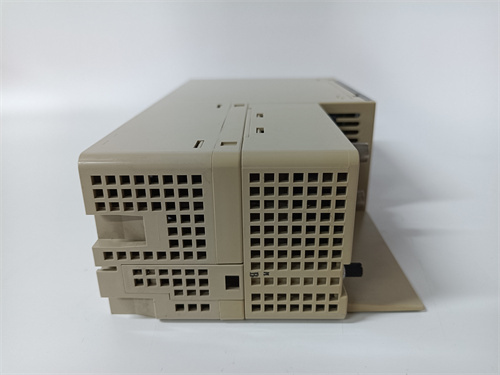

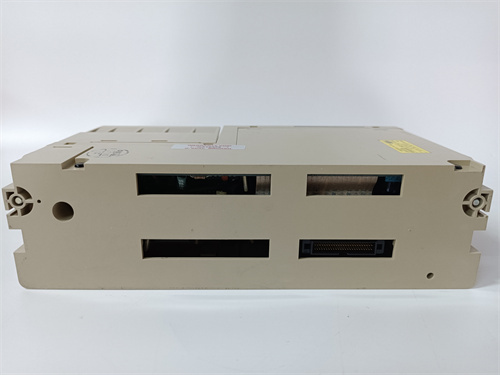

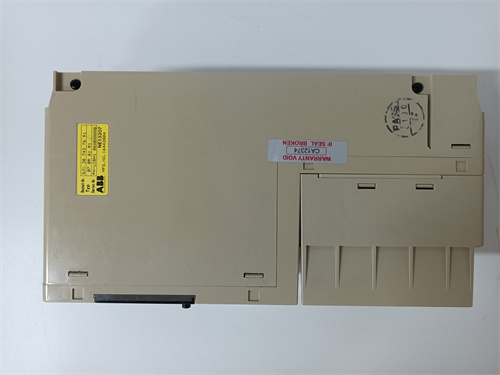

ABB GJV3075304R1 — это специализированный релейный модуль защиты и контроля для промышленных систем автоматики, разработанный компанией ABB для реализации критических цепей безопасности и логического управления в энергетике, нефтегазовой промышленности и тяжелом машиностроении. Он выступает ключевым элементом для защиты оборудования (турбины, генераторы, компрессоры) от аварийных режимов: контроль перескорости ротора, мониторинг уровня масла, блокировка запуска при неисправностях и активация аварийных сигналов, гарантируя своевременную реакцию и предотвращение дорогостоящего повреждения.
Как модуль, оптимизированный для суровых индустриальных условий, ABB GJV3075304R1 отличается от универсальных релейных блоков повышенной надежностью и адаптацией к электромагнитным помехам (ЭМП). Он оснащен 8 независимыми релейными контактами (нормально разомкнутыми, NO) с нагрузочной способностью до 5 А (250 В АС) — достаточно для управления мощными исполнителями, такими как контакторы насосов или приводы клапанов. Отличая się от стандартных релейных модулей, ABB GJV3075304R1 имеет встроенную защиту от искровых разрядов (RC-цепи) и обратного тока (диоды), что предотвращает повреждение контактов при отключении индуктивных нагрузок (например, электродвигателей).
Благодаря компактному дизайну, адаптированному под стандартные шкафы DIN-рейки, ABB GJV3075304R1 легко монтируется в существующие системы без дополнительного пространства. Его конструкция выдерживает вибрации до 15 g (в диапазоне 10–2000 Гц) и перепады температуры от 0 °C до +65 °C — параметры, соответствующие условиям турбинных залов ТЭЦ, газоперекачивающих станций и цехов тяжелого машиностроения. ABB GJV3075304R1 также соответствует стандарту EN 61000-6-4 по устойчивости к ЭМП, что исключает ложные срабатывания от полей мощных генераторов или трансформаторов.
Благодаря гарантированной совместимости с компонентами ABB (контроллеры AC 800M, модули I/O AI801, сенсоры скорости ABB 266H), ABB GJV3075304R1 обеспечивает синхронную работу с автоматическими системами: например, в ТЭЦ он получает сигнал от датчика скорости турбины (превышение 3700 об/мин) — модуль мгновенно активирует релейный контакт, блокирующий подачу топлива и включающий аварийную сирену. В системах, где отказ релейной защиты может привести к остановке производства, ABB GJV3075304R1 подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 180 000 часов, что выше показателей универсальных релейных модулей.
Параметры продукта
- Тип устройства: Релейный модуль защиты и контроля для индустриальной автоматики
- Основная функция: Реализация логических цепей безопасности; контроль параметров оборудования; блокировка опасных операций; активация аварийных сигналов
- Характеристики релейных контактов:
- Количество каналов: 8 независимых релейных контактов (тип NO — нормально разомкнутые)
- Максимальная нагрузка: 5 А (250 В АС) / 3 А (30 В DC)
- Время реакции: ≤10 мс (включение) / ≤8 мс (отключение)
- Защита контактов: Встроенные RC-цепи (подавление искровых разрядов), диоды обратного смещения (защита от обратного тока)
- Технические характеристики:
- Входное питание: АС 85–264 В (широкополосное, поддерживает сети 110 В/220 В)
- Потребление энергии: ≤15 ВА (при полной нагрузке контактов)
- Логика работы: Предконфигурированная для типовых сценариев защиты (перескорость, низкий уровень масла) + возможность ручной настройки через джамперы
- Защита от ЭМП: Соответствует EN 61000-6-4 (класс 3)
- Рабочие условия:
- Температурный диапазон: 0 °C до +65 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤15 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу)
- Совместимость: Полностью совместим с контроллерами ABB AC 800M/AC 500, модулями I/O ABB AI801/AO801, сенсорами ABB (скорости, температуры, уровня); работает с исполнителями Siemens, Schneider Electric.
Преимущества и особенности
- Повышенная надежность контактов: ABB GJV3075304R1 использует платинизированные релейные контакты, которые обеспечивают низкое сопротивление и долгий срок службы (до 1 млн циклов включения/отключения) — универсальные модули часто используют медные контакты, которые изнашиваются за 100–200 тысяч циклов.
- Широкополосное входное питание: Работа от 85 В до 264 В АС позволяет эксплуатировать ABB GJV3075304R1 в регионах с нестабильным электроснабжением (например, удаленные газоперекачивающие станции), где напряжение может колебаться на 30% от номинала.
- Встроенная защита от помех: RC-цепи и диоды обратного тока предотвращают повреждение модуля и контактов при работе с индуктивными нагрузками — это снижает затраты на ремонт и замену компонентов.
- Легкая интеграция в DIN-рейки: Стандартный дизайн для DIN-рейки позволяет быстро монтировать ABB GJV3075304R1 в существующие шкафы, не требуя дополнительных адаптеров или модификаций схем.
- Предконфигурированная логика: Готовые сценарии защиты (перескорость, низкий уровень масла) сокращают время настройки — технический персонал с базовыми знаниями может запустить модуль за 30–40 минут, в то время как универсальные модули требуют написания пользовательской логики.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ ABB GJV3075304R1 управляет защитой турбины Frame 5. Он получает сигналы от датчика скорости (превышение 3650 об/мин) и датчика уровня масла (ниже 25%) — при любом из этих условий модуль активирует контакт, блокирующий подачу пара и запускающий резервный насос охлаждения. Это предотвращает зажим подшипников и разрыв ротора.
- Нефтегазовая промышленность (компрессорные станции): На компрессорной станции ABB GJV3075304R1 контролирует состояние газового компрессора. При превышении температуры масла до 85 °C (норма 65 °C) модуль отправляет сигнал на остановку компрессора и включает аварийную лампу. Встроенная защита от ЭМП гарантирует стабильную работу даже вблизи электродвигателей компрессора.
- Гидроэнергетика (ГЭС): На ГЭС ABB GJV3075304R1 отвечает за блокировку запуска гидротурбины. Если датчик положения клапана «закрыто» не подает сигнал (клапан открыт), модуль блокирует контакт запуска, предотвращая попадание воды в статические части турбины при старте.
- Тяжелое машиностроение (стальные заводы): В сталеваренном заводе ABB GJV3075304R1 управляет защитой прокатного стана. При сбое датчика давления на прокатных валках модуль активирует контакт, останавливая стан и предотвращая деформацию металла и повреждение роликов.
Сравнение с конкурентами
| Параметр | ABB GJV3075304R1 | Конкурентный модуль (Siemens 3RP2505-1AW30) | Конкурентный модуль (Schneider Electric RM17TG20) |
|---|---|---|---|
| Количество релейных контактов | 8 | 4 | 6 |
| Максимальная нагрузка на контакт | 5 А (250 В АС) | 3 А (250 В АС) | 4 А (250 В АС) |
| Входное питание | 85–264 В АС | 110–230 В АС | 230 В АС (только одно напряжение) |
| Устойчивость к ЭМП | EN 61000-6-4 | EN 61000-6-2 | EN 61000-6-2 |
| Предконфигурированная логика | Да | Нет | Да (ограниченная) |
| Гарантийный срок | 3 года | 2 года | 2 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем с требованиями к надежности контактов (турбины, генераторы): Приоритетно выбирайте ABB GJV3075304R1 — платинизированные контакты и высокая нагрузочная способность (5 А) гарантируют долгий срок службы, где конкуренты требуют частой замены.
- Для регионов с нестабильным электроснабжением: Модуль подходит лучше, чем конкуренты — широкополосное питание 85–264 В АС устойчиво работает при перепадах, в то время как модули с фиксированным напряжением выходят из строя.
- Для проектов с индуктивными нагрузками (электродвигатели, приводы): Выбирайте за встроенную RC-защиту — ABB GJV3075304R1 предотвращает искровые разряды, что увеличивает срок службы контактов и снижает риск пожара.
Меры предосторожности
- При монтаже ABB GJV3075304R1 разделяйте кабели питания и сигнальные кабели: использование разных трасс и экранированных сигнальных кабелей снижает влияние ЭМП и предотвращает ложные срабатывания.
- Не превышайте максимальную нагрузку на контакты (5 А/250 В АС): для нагрузок >5 А используйте дополнительные усилительные реле — перегрузка приведет к выгоранию контактов и выходу модуля из строя.
- Регулярно проверяйте состояние контактов: раз в 6 месяцев осматривайте контакты на следы коррозии или износа — при появлении темных пятен замените модуль, чтобы избежать прерывания защиты.
- Не эксплуатируйте модуль за пределами температурного диапазона (0–65 °C): перегрев (>65 °C) повреждает релейную электронику, а переохлаждение (<0 °C) замедляет реакцию контактов.
- При замене модуля используйте только оригинальные запчасти ABB: неоригинальные аналоги имеют несовместимые параметры и часто вызывают сбои в логике защиты, увеличивая риск аварии.
