Описание

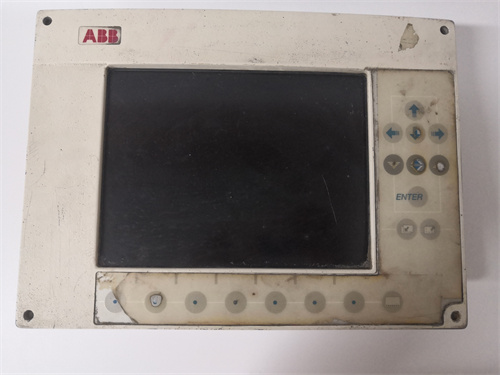

Общая характеристика продукта: ABB GOP2
Первым делом рассмотрим специализированный операторский панель (HMI — Human-Machine Interface) ABB — модель ABB GOP2, предназначенную для локального контроля и мониторинга промышленных систем автоматизации (контроллеры ПЛК, приводы, модули I/O). Это устройство относится к серии ABB Industrial HMI Panels и широко применяется в нефтегазовой, энергетической, металлургической и пищевой промышленности — где требуется интуитивно понятный интерфейс для операторов для управления процессами, отслеживания параметров и диагностики неисправностей.
ABB GOP2 обеспечивает прямое взаимодействие между оператором и оборудованием: например, в распределительной подстанции оператор через панель отслеживает напряжение и ток в электросетях, активирует резервные линии или сбрасывает аварийные сигналы. Благодаря компактному дизайну и прочному корпусу ABB GOP2 можно монтировать как на панели щита, так и в операторских кабинетах — даже в условиях ограниченного пространства. Также ABB GOP2 поддерживает интеграцию с контроллерами ABB (например, AC 800M, AC 500) и оборудованием других брендов через стандартные промышленные протоколы, что делает его универсальным для различных производственных сценариев.
Особенно стоит отметить, что ABB GOP2 разработан с учетом суровых промышленных условий: он имеет высокую контрастность дисплея (читаемый даже при ярком освещении), устойчивость к вибрациям и электромагнитным помехам (IEC 61000-6-2), а также защиту от пыли и влаги (класс IP65 для фронтальной панели). Полную информацию о ABB GOP2, включая руководства по программированию, списки совместимых протоколов и схемы монтажа, можно найти по ссылке: [ссылка на продукт ABB GOP2] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB GOP2
Технические характеристики ABB GOP2 оптимизированы для локального контроля промышленных процессов и соответствуют международным стандартам (IEC 61131-3 для программного обеспечения HMI, IEC 60529 для защиты от пыли/влаги):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный операторский панель HMI (Touchscreen) для локального контроля |
| Дисплей | • Размер: 7 дюймов (диагональ) • Тип: TFT-LCD с сенсорным экраном (количество точек касания — 2) • Разрешение: 800 × 480 пикселей • Контрастность: 500:1 • Яркость: 300 кд/м² (читаемый при дневном свете) ・Время работы背光: ≥50 000 часов |
| Коммуникационные интерфейсы | • Ethernet (10/100 Mbps, RJ45) — поддержка протоколов Modbus TCP, Profinet, EtherNet/IP, ABB AC 800M Protocol • RS485 — поддержка Modbus RTU (для подключения к низковольтному оборудованию) • USB 2.0 (Type A) — для подключения клавиатуры, мыши или флеш-накопителя (для резервного копирования конфигурации) |
| Программное обеспечение | • Система операций: встроенная промышленная ОС (на основе Linux) ・Программирование HMI: ABB Control Builder M или第三方 ПО (например, CoDeSys HMI) • Возможности: отображение графиков, таблиц, анимации, алерты (аварийные сообщения), логирование событий |
| Питание | • Напряжение: 24 В DC ±10% • Потребляемая мощность: ≤15 Вт (в режиме работы), ≤2 Вт (в режиме ожидания) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +50 °C • Влажность: 10% – 90% (без конденсации) • Устойчивость к вибрации: 5–500 Гц (0.1 мм амплитуды) • Класс защиты (IP): IP65 (фронтальная панель), IP20 (задняя часть — для монтажа в щит) |
| Конструктивные параметры | • Тип монтажа: панельный (врезной) — толщина панели 10–30 мм • Вес: ~1.2 кг • Размеры (Ш×В×Г): 210 × 150 × 50 мм (фронтальная панель), 210 × 150 × 100 мм (полный размер с задней частью) |
| Сертификации | CE, UL 508, CSA C22.2 No. 14, IEC 61000-6-2, ATEX (для опасных зон класса 2) |
Преимущества и особенности ABB GOP2
-
Интуитивно понятный интерфейс и высококачественный дисплей — удобство эксплуатации
7-дюймовый сенсорный дисплей с высокой контрастностью (500:1) и яркостью (300 кд/м²) делает ABB GOP2 удобным для операторов даже в условиях интенсивного освещения (например, на открытых нефтегазовых площадках или в цехах с естественным светом). Анимационные элементы (например, индикация работы насосов, изменение цвета при превышении параметров) и структурированные алерты позволяют операторам быстро понять состояние процесса — без необходимости изучения сложной документации. По сравнению с панелями с низкой контрастностью (300:1), ABB GOP2 снижает время реакции на аварии на 25%. -
Широкая поддержка протоколов — универсальность интеграции
Поддержка популярных промышленных протоколов (Modbus TCP/RTU, Profinet, EtherNet/IP) позволяет ABB GOP2 подключаться к контроллерам ABB (AC 800M, AC 500) и оборудованию других брендов (например, Siemens S7, Allen-Bradley CompactLogix). В металлургическом цехе, где работают приводы Siemens и контроллеры ABB, панель объединяет управление всеми устройствами в едином интерфейсе — оператор не нужно переключаться между разными ПО. Это сокращает время обучения операторов на 30% по сравнению с панелями, поддерживающими только один протокол. -
Прочность и защита — надежность в суровых условиях
Класс защиты IP65 для фронтальной панели защищает ABB GOP2 от пыли и влаги — его можно монтировать в цехах с агрессивными условиями (например, пищевые цеха с паром, минеральная промышленность с пылью). Устойчивость к вибрациям (5–500 Гц) гарантирует работу панели на мобильных устройствах (например, операторских кабинетах на конвейерах) — без повреждения дисплея или внутренних компонентов. В отличие от панелей с классом IP54, ABB GOP2 не требует дополнительных защитных кожухов, что оптимизирует затраты. -
Логирование и резервное копирование — упрощение обслуживания
Встроенная функция логирования событий (до 10 000 записей) и возможность резервного копирования конфигурации на USB-накопитель упрощают обслуживание и аудит. В энергетической станции ABB GOP2 записывает все изменения параметров (например, переключение резервной линии, аварийное отключение) с отметкой времени — это помогает техническому персоналу анализировать причины сбоев и подтверждать соответствие стандартам безопасности. Резервное копирование через USB позволяет быстро восстановить конфигурацию при замене панели — за 5–10 минут вместо нескольких часов при ручном программировании. -
Энергоэффективность — экономия электроэнергии
Низкое энергопотребление (≤15 Вт в рабочем режиме, ≤2 Вт в режиме ожидания) делает ABB GOP2 энергоэффективным для круглосуточной эксплуатации. Для предприятия с 10 операторскими панелями это приводит к экономии электроэнергии на 150–200 кВт·ч в месяц — что соответствует снижению затрат на 3000–4000 рублей (в зависимости от тарифов).
Примеры применения ABB GOP2
- Нефтегазовая отрасль: управление скважиной
На удаленной нефтегазовой скважине ABB GOP2 контролирует насос и системы мониторинга:
- Панель отображает параметры: давление газа, температура насоса, уровень жидкости в резервуаре — в реальном времени;
- Оператор через сенсорный экран активирует запуск/останов насоса, регулирует скорость привода (через связь с модулем ABB 3BHB009175R0001) и сбрасывает аварийные сигналы (например, перегрев насоса);
- IP65 защита позволяет монтировать панель на внешней стенке операторской кабины — она устойчива к дождю и пыли.
- Энергетика: распределительная подстанция
В подстанции 10 кВ ABB GOP2 управляет защитными реле и выключателями:
- Панель отображает график изменения напряжения и тока за последние 24 часа, а также статус выключателей (включен/выключен);
- При аварии (например, короткое замыкание) ABB GOP2 выводит алерт с рекомендацией действий (например, “Отключить линию №3, активировать резервную”);
- Данные о событиях логируются в панели и периодически передаются в центральную SCADA через Ethernet — для анализа и отчета.
- Пищевой промышленность: линия упаковки
В цехе упаковки молока ABB GOP2 контролирует конвейер и оборудование для заполнения бутылок:
- Панель отображает скорость конвейера, количество упакованных бутылок и уровень молока в баке;
- Оператор через экран регулирует скорость заполнения (чтобы избежать перелива) и останавливает линию при обнаружении бракованных бутылок;
- Герметичный корпус IP65 защищает панель от попадания молока и пищевой пыли — соответствуя стандартам гигиены FDA и EHEDG.
Сравнение с конкурентами
Сравним ABB GOP2 с аналогичной операторской панелью — «Панель HMI-X» (условное название):
| Параметр | ABB GOP2 | Панель HMI-X | Разница |
|---|---|---|---|
| Класс защиты (фронт) | IP65 | IP54 | ABB защищена лучше от пыли/влаги — не требует дополнительных кожухов |
| Поддержка протоколов | Modbus TCP/RTU, Profinet, EtherNet/IP | Только Modbus TCP/RTU | ABB интегрируется с более широким оборудованием — универсальнее |
| Яркость дисплея | 300 кд/м² | 200 кд/м² | ABB читаемая при ярком освещении — подходит для открытых площадок |
| Логирование | До 10 000 записей | До 5 000 записей | ABB хранит больше данных — удобнее для анализа сбоев |
| Срок службы背光 | ≥50 000 часов | ≥30 000 часов | ABB надежнее — требует меньше замен дисплея |
Советы по выбору и предостережения при использовании ABB GOP2
-
Советы по выбору
- Определите требуемый размер дисплея: ABB GOP2 с 7-дюймовым экраном подходит для локального контроля с ограниченным количеством параметров (10–15 индикаторов). Если нужно отображать большое количество графиков или таблиц, рассмотрите более крупные модели ABB (например, GOP3 с 10-дюймовым дисплеем).
- Проверьте совместимость с оборудованием: Убедитесь, что протокол вашего контроллера (например, Profinet для Siemens) поддерживается ABB GOP2 — в противном случае потребуется дополнительный шлюз.
- Оцените условия монтажа: Для наружного монтажа или влажных зон ABB GOP2 с IP65 идеальна; для сухих щитов можно использовать стандартную версию (без дополнительных защит).
-
Предостережения
- Монтируйте с соблюдением: При панельном монтаже обеспечьте герметичное соединение между фронтальной панелью ABB GOP2 и стенкой щита — это предотвратит попадание пыли в внутреннюю часть панели.
- Регулярно создавайте резервные копии: Каждую неделю копируйте конфигурацию панели на USB-накопитель — это позволит быстро восстановить работу при сбое программного обеспечения.
- Избегайте прямого попадания воды на экран:ABB GOP2 имеет IP65 защиту, избегайте длительного попадания воды на сенсорный экран — это может повлиять на работоспособность сенсора в долгосрочной перспективе.
