Описание

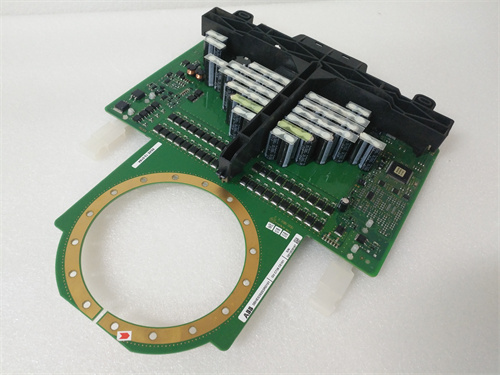

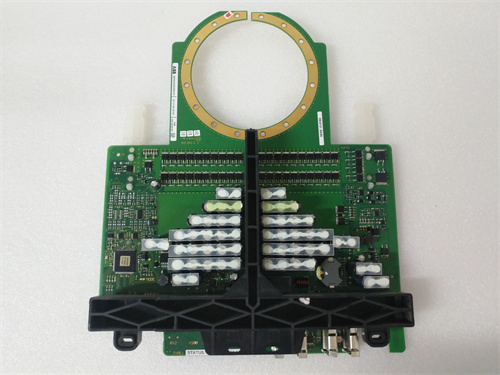

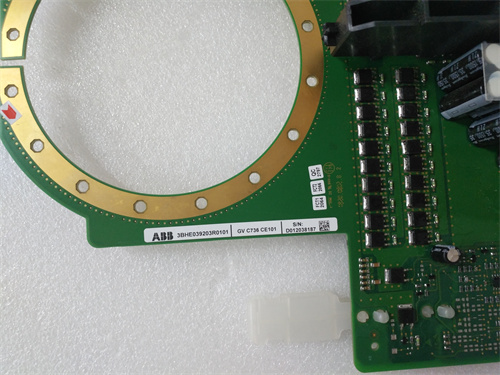

Общая характеристика продукта: ABB GVC736CE101
Технические параметры ABB GVC736CE101
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Контроллер скорости (инвертор), серии ABB ACS880 Industrial Drives |
| Электрические параметры | • Мощность регулируемого мотора: До 7.5 кВт
• Входное напряжение: 380–480 В АС (трехфазное, ±10%) • Частота входа: 50/60 Гц • Выходная частота: 0–50/60 Гц (настраиваемая) • КПД (коэффициент полезного действия): ≥97% (при номинальной нагрузке) |
| Управление и сигналы | • Входные сигналы: Аналоговые (4–20 мА, 0–10 В DC) — 2 канала; Цифровые (Modbus TCP, Profinet) — 1 порт Ethernet
• Выходные сигналы: Аналоговые (4–20 мА) — 1 канал; Цифровые (статус) — 4 выхода • Точность регулирования скорости: ±0.1% от номинальной скорости |
| Защита и безопасность | • Защита мотора: От перегрева (PTC термистор), короткого замыкания, нехватки фаз, обрыва обмоток
• Защита привода: От перегрева heatsink, перевыходного напряжения, короткого замыкания на выходе • Сертификация безопасности: IEC 61800-5-1 (SIL 2 для функций STO — Safe Torque Off) |
| Эксплуатационные параметры | • Рабочая температура: -10 °C – +40 °C (без принудительной охлаждения)
• Температура хранения: -40 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP21 (IEC 60529, для монтажа в шкафах) • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм) |
| Конструкция и сертификации | • Тип монтажа: Настенное или на рейку DIN 35 мм
• Габариты (Ш×В×Г): 180 × 320 × 150 мм • Вес: ~4.2 кг • Индикаторы: LED “питание” (зеленый), “авария” (красный), “скорость” (желтый, мигает с частотой скорости) • Сертификации: CE, UL 508C, RoHS, IEC 61800-5-1 |
Преимущества и особенности ABB GVC736CE101
-
Высокая энергоэффективность
Функция регулирования скорости в зависимости от нагрузки и режим энергозабора позволяют ABB GVC736CE101 снизить энергопотребление на 30–70% по сравнению с электродвигателями, работающими на фиксированной скорости (например, насосы в водопроводе, вентиляторы в производственных цехах). Это особенно актуально для объектов с переменным спросом на механические работы — экономия электроэнергии быстро окупает стоимость привода.
-
Точность регулирования и плавный запуск
Точность регулирования скорости ±0.1% и функция “сплавленного запуска” делают ABB GVC736CE101 идеальным для деликатных процессов — например, конвейеры с деликатными продуктами (овощи, электроника), где резкие изменения скорости могут повредить товар. Плавный запуск также снижает механические нагрузки на шестеренки, подшипники и другие компоненты механизма, продлевая их срок службы на 20–30%.
-
Комплексная защита и диагностика
Интегрированная защита мотора и привода предотвращает повреждение оборудования при нештатных ситуациях (например, перегрев, короткое замыкание). Встроенная диагностика через веб-интерфейс или ABB CP600 позволяет быстро выявлять причины сбоев (например, “нехватка фаз”, “перегрев heatsink”) — оператор не нужно разбирать привод для поиска неисправности, что сокращает время простоя.
-
Совместимость с системами ABB и гибкая настройка
Полная интеграция с контроллерами ABB AC 800M, панелями ABB CP600 и датчиками ABB RVI58N означает, что ABB GVC736CE101 легко внедряется в существующие автоматические системы — достаточно настроить протокол Modbus TCP в веб-интерфейсе, и привод начинает получать команды от контроллера. Гибкая настройка параметров (максимальная скорость, время запуска, уровень защиты) позволяет адаптировать ABB GVC736CE101 к различным типам механизмов (насосы, вентиляторы, конвейеры) без дополнительных адаптеров.
Примеры применения ABB GVC736CE101
-
Водопровод: Регулирование насоса подачи воды
На водопроводном станционном комплексе ABB GVC736CE101 управляет насосом с электродвигателем 5.5 кВт. Датчик давления в трубопроводе (4–20 мА) передает данные в ABB AC 800M: при давлении 4 бар (оптимальном) контроллер отправляет сигнал 12 мА (50% скорости) — ABB GVC736CE101 устанавливает частоту 25 Гц, насос работает в экономичном режиме. При снижении давления до 3 бар сигнал увеличивается до 16 мА (75% скорости), и ABB GVC736CE101 повышает частоту до 37.5 Гц, восстанавливая давление. При перегреве мотора (>140 °C) привод останавливает насос и отправляет сигнал в ABB CP600 — оператор проверяет трубопровод на засоры и запускает насос снова после устранения проблемы.
-
Энергетика: Управление вентилятором котла ТЭЦ
На ТЭЦ ABB GVC736CE101 регулирует скорость вентилятора подогрева котла (электродвигатель 7.5 кВт). При увеличении температуры дымовых газов до 180 °C контроллер ABB AC 800M отправляет сигнал 20 мА (100% скорости) — ABB GVC736CE101 устанавливает частоту 50 Гц, вентилятор увеличивает подачу воздуха, и температура снижается. При снижении температуры до 150 °C сигнал уменьшается до 8 мА (25% скорости), и ABB GVC736CE101 снижает частоту до 12.5 Гц — энергопотребление вентилятора уменьшается на 70%. Режим энергозабора при остановке вентилятора возвращает до 5% электроэнергии в сеть, дополнительно экономя ресурсы.
-
Промышленность: Регулирование конвейера с электроника
На производственном заводе электроники ABB GVC736CE101 управляет конвейером для транспортировки микросхем (электродвигатель 2.2 кВт). Для предотвращения повреждения микросхем ABB GVC736CE101 использует функцию “сплавленного запуска” — скорость конвейера увеличивается от 0 до 1 м/с за 10 с. При обнаружении дефектной микросхемы датчик отправляет сигнал в ABB AC 800M, контроллер уменьшает сигнал до 4 мА (0% скорости), и ABB GVC736CE101 плавно останавливает конвейер за 5 с — оператор удаляет дефектную деталь, после чего конвейер возобновляет работу.
Сравнение с конкурентами
| Параметр | ABB GVC736CE101 | Siemens SINAMICS V20 | Rockwell PowerFlex 525 |
|---|---|---|---|
| Мощность мотора | До 7.5 кВт | До 7.5 кВт | До 7.5 кВт |
| Входное напряжение | 380–480 В АС (±10%) | 380–480 В АС (±10%) | 380–480 В АС (±10%) |
| КПД | ≥97% | ≥96% | ≥96.5% |
| Режим энергозабора | Поддерживается | Не поддерживается | Поддерживается (опционально) |
| Точность скорости | ±0.1% | ±0.5% | ±0.2% |
| Протоколы коммуникации | Modbus TCP, Profinet | Modbus RTU, Profinet | Ethernet/IP, Modbus TCP |
| Совместимость | ABB AC 800M, CP600, RVI58N | Siemens S7-1200, SIMATIC HMI | Rockwell ControlLogix, PanelView |
| Стоимость (примерная) | Средняя–высокая | Средняя | Средняя–высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB GVC736CE101 если:
- Требуется регулировать скорость электродвигателей мощностью до 7.5 кВт (насосы, вентиляторы, конвейеры) с высокой точностью и энергоэффективностью.
- У вас есть существующая система ABB (ABB AC 800M, CP600) — совместимость снизит время внедрения и сложность настройки.
- Важны функции плавного запуска и энергозабора (для экономии электроэнергии и продления срока службы механизмов).
