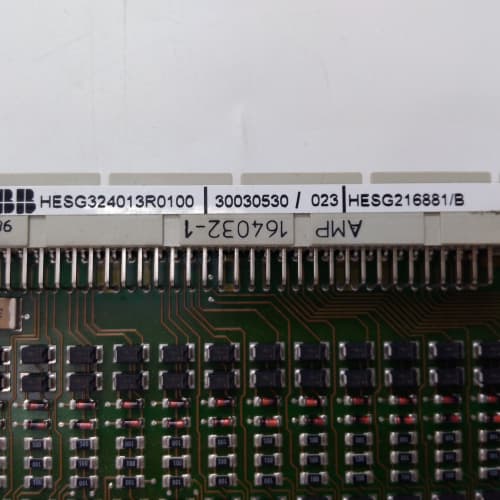

ABB HESG324013R0100

Описание продукта

Электронный модуль управления ABB HESG324013R0100 (также известный как UFES 13) является специализированным устройством в составе системы управления выключателями среднего напряжения серии ABB VD4. Этот модуль выполняет ключевую функцию интерфейса между логикой релейной защиты и силовым электромеханическим приводом выключателя. HESG324013R0100 обеспечивает обработку команд на включение/отключение, контроль состояния выключателя, управление двигателем пружинного привода и мониторинг ключевых параметров. Благодаря своей надежности и точному соответствию механике выключателей VD4, модуль ABB HESG324013R0100 является стандартным и часто заменяемым компонентом, обеспечивающим бесперебойную работу коммутационного оборудования. Его использование позволяет реализовать современные функции управления и диагностики в ячейках КРУ. Интеграция модуля HESG324013R0100 в систему управления значительно повышает уровень автоматизации и контроля за состоянием высоковольтного оборудования.

Технические параметры

• Назначение: Модуль управления для выключателей среднего напряжения ABB VD4
• Типичное рабочее напряжение питания: 24 В DC / 48 В DC / 110 В DC / 220 В DC (в зависимости от модификации)
• Управляющие команды: Включение (Close), Отключение (Trip), Заблокировать (Block)
• Сигнализация состояния: Выключатель Включен/Отключен, Пружина заведена, Ошибка
• Управление двигателем привода: Контроль и подача питания на двигатель завода пружины
• Входы/Выходы: Дискретные входы для сигналов состояния, релейные выходы для управления
• Совместимость: Серия выключателей ABB VD4 (VD4-A, VD4-B и др.)
• Интерфейсы: Клеммные соединения для подключения к цепям управления, защите и приводу
• Рабочая температура: -10°C до +55°C (типовое для электронных компонентов в КРУ)
• Степень защиты: Предназначен для монтажа внутри защищенных ячеек КРУ (защита обеспечивается оболочкой шкафа).

Преимущества и особенности

• Высокая надежность и точная совместимость: Модуль ABB HESG324013R0100 спроектирован специально для выключателей VD4, что гарантирует корректную работу механики и всех функций управления.
• Упрощенная диагностика: Встроенные индикаторы и четкая логика работы облегчают поиск и устранение неисправностей в цепях управления выключателем.
• Защита оборудования: Реализует правильные последовательности операций (например, блокировка включения при незаведенной пружине), предотвращая механические повреждения.
• Легкость замены: Модульная конструкция позволяет быстро заменить блок HESG324013R0100 в случае выхода из строя, минимизируя простой ячейки.
• Интеграция в АСУ ТП: Предоставляет стандартные дискретные сигналы для передачи в систему верхнего уровня (SCADA) о состоянии и готовности выключателя.

Примеры применения в различных отраслях

• Распределительные сети 6-35 кВ: Основное применение — управление вакуумными выключателями VD4 в ячейках КРУ и КСО на подстанциях промышленных предприятий, генерирующих станций и городских распределительных сетей.
• Промышленная энергетика: Управление вводными и секционными выключателями на главных понизительных подстанциях заводов, нефтеперерабатывающих комплексов, горнодобывающих предприятий.
• Объекты инфраструктуры: Использование в системах электроснабжения аэропортов, железнодорожных узлов, больших коммерческих центров.
• Судостроение и морская энергетика: Применение в распредустройствах среднего напряжения на морских платформах и судах.

Сравнение с аналогами

Модуль ABB HESG324013R0100 является оригинальным (OEM) компонентом для выключателей ABB VD4. Его основными “аналогами” являются другие версии блоков управления от ABB (например, HESG324010R0001 UFES 10) для разных модификаций приводов, а также универсальные релейные или программируемые схемы, собираемые пользователем. Ключевое преимущество оригинального модуля HESG324013R0100 — гарантированная работа, сохранение заводских гарантий и полное соответствие всем временным параметрам и алгоритмам, заложенным в конструкцию выключателя. Универсальные решения могут быть дешевле, но требуют глубоких знаний и несут риски некорректной работы.

Рекомендации по выбору и важные замечания

1. Точная идентификация модели: Перед заказом необходимо точно сверить каталожный номер на старом модуле. Номер HESG324013R0100 должен полностью совпадать, так как отличающиеся цифры могут указывать на другое рабочее напряжение или версию.
2. Напряжение управления: Критически важно проверить, на какое напряжение постоянного тока рассчитан ваш экземпляр модуля (24В, 48В, 110В, 220В), чтобы избежать повреждения.
3. Совместимость с выключателем: Убедитесь, что модель вашего выключателя VD4 и тип привода (пружинный, с двигателем) поддерживаются данной версией модуля управления.
4. Безопасность при замене: Замена модуля ABB HESG324013R0100 должна производиться только при полностью снятом оперативном токе (управления) и обесточенной силовой цепи выключателя. Требуется соблюдение правил электробезопасности в установках высокого напряжения.
5. Проверка после установки: После замены модуля необходимо выполнить комплексную проверку работы выключателя в ручном и дистанционном режимах, а также проверить сигнализацию состояния перед вводом в эксплуатацию.
