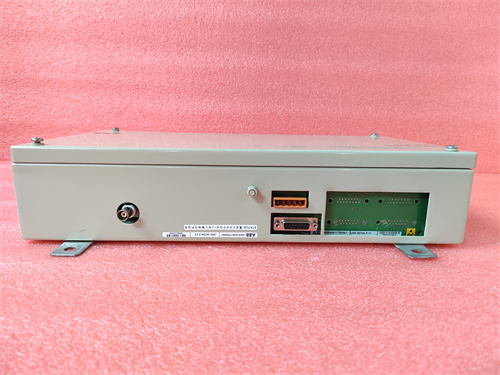

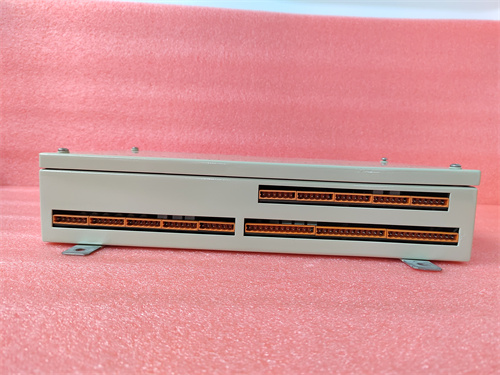

ABB HIEE205010R0003 (UNS3020A-Z, V3) — Интеллектуальный модуль управления для высокоточных промышленных процессов

Описание продукта

Технические параметры

• Бренд: ABB
• Модели: HIEE205010R0003 (UNS3020A-Z, V3)
• Тип продукта: Интеллектуальный модуль управления процессами (регуляторный модуль)
• Совместимость: Системы ABB System 800xA, AC 800M, ACS 880, а также сторонние контроллеры и панели оператора
• I/O Конфигурация:
  • Дискретные входы (DI): 16 каналов (НО, 24 ВДС, реагирование ≤0.2 мс)
  • Дискретные выходы (DO): 12 каналов (НОС/НОТ, 24 ВДС, максимальный ток 2 А на канал, суммарный ток 10 А)
  • Аналоговые входы (AI): 8 каналов (дифференциальные, 4-20 мА / 0-10 В / ±10 В, 24-битное разрешение)
  • Аналоговые выходы (AO): 6 каналов (4-20 мА / 0-10 В, 18-битное разрешение)
  • Частотные входы (FI): 4 канала (0-100 кГц, для энкодеров и счётчиков)
  • Композитные входы: 2 канала (RTD/Pt100, для измерения температуры)
• Поддерживаемые протоколы связи:
  • Ethernet: Modbus TCP, OPC UA (Pub/Sub), MQTT Sparkplug B, TCP/IP, UDP/IP, IEC 61850
  • Fieldbus: PROFIBUS DP/PA, CANopen FD, Ethernet/IP, PROFINET IO
• Параметры работы:
  • Питание: 24 ВДС (±15%), дуплексное редундантное питание, потребляемая мощность ≤25 Вт
  • Температурный диапазон: -40 °C – +75 °C
  • Влажность: 5% – 95% (без конденсации)
  • Уровень защиты: IP20 (для установки в шкаф)
  • Устойчивость к ЭМВ: Соответствует требованиям IEC 61000-4 (класс 4)
  • Безопасность: Класс SIL 3 (по стандарту IEC 61508)
• Коммуникационные интерфейсы:
  • 2 порта Ethernet (10/100/1000 Мбит/с, RJ45, с поддержкой PoE+ и редундансии)
  • 1 порт PROFIBUS DP/PA (с изоляцией и расширенной диагностикой)
  • 1 порт RS-485 (настраиваемый, с фотоизоляцией)
• Память:
  • Программная память: 1 МБ
  • Данные память: 512 КБ (независимая от питания, хранение 15 лет)
• Программирование: Поддержка IEC 61131-3 (Ladder Logic, Function Block Diagram, Structured Text, Sequential Function Chart)
• Монтаж: DIN-рейка (35 мм)
• Размеры: 180 × 80 × 75 мм (Д×Ш×Г)
• Вес: ~0.8 кг
• Срок гарантии: 5 лет

Ключевые преимущества

1. Высокая точность регулирования: HIEE205010R0003 (UNS3020A-Z, V3) с 24-битным разрешением аналоговых входов и алгоритмами адаптивного регулирования обеспечивает точность управления до ±0.01%, критично для процессов, где требуется стабильность параметров (например, температура реакторов, давление в трубопроводах).
2. Расширенная I/O функциональность: Широкий набор каналов (включая RTD/Pt100 и частотные входы) позволяет подключать различные типы полевых устройств, избегая необходимости дополнительных модулей и снижая общую стоимость системы.
3. Поддержка стандартов безопасности SIL 3: Соответствие требованиям IEC 61508 (класс SIL 3) делает HIEE205010R0003 (UNS3020A-Z, V3) подходящим для критических систем, где безопасность является приоритетом (например, системы аварийного останова, управление опасными веществами).
4. Высокая отказоустойчивость: Редундантное питание, устойчивость к ЭМВ класса 4 и расширенный температурный диапазон (-40 °C – +75 °C) гарантируют бесперебойную работу в экстремальных промышленных условиях.
5. Интеграция с облачными платформами: Поддержка OPC UA Pub/Sub и MQTT Sparkplug B позволяет подключить модуль к ABB Ability и другим облачным сервисам, реализуя мониторинг в реальном времени и предиктивное обслуживание.
6. Простота интеграции и настройки: Автоматическая конфигурация в системах ABB System 800xA и AC 800M, а также встроенные шаблоны для распространённых процессов сокращают время коммиссиирования на 50% по сравнению с аналогами.

Сферы применения

• Энергетика: Управление турбинами, генераторами и системами регенерации энергии на тепловых, гидро и ветровых электростанциях; интеграция с распределёнными сетями по стандарту IEC 61850.
• Нефтегазовая промышленность: Контроль давления, температуры и расхода на добывающих площадках, рефинириях и трубопроводах; управление системами аварийного останова (SIS) класса SIL 3.
• Химическая промышленность: Регулирование параметров реакторов, дозировки химикатов и процессов переработки; обеспечение соответствия требованиям экологии и безопасности.
• Микроэлектроника: Высокоточное управление температурами и давлением в процессах производства полупроводников и микросхем.
• Фармацевтическая промышленность: Контроль процессов стерилизации, смешивания и упаковки лекарств, обеспечивая соответствие стандартам ГМП (Good Manufacturing Practice).

Сравнение с конкурентами

Рекомендации по выбору и эксплуатации

1. Проверка совместимости: Убедитесь, что HIEE205010R0003 (UNS3020A-Z, V3) поддерживает необходимые протоколы и классы безопасности (SIL 3) для вашего проекта — рекомендуется использование с системами ABB для достижения оптимальной производительности.
2. Обеспечение редундансии: Для критических систем используйте дуплексное редундантное питание и冗余ные коммуникационные каналы (Ethernet ring) для повышения отказоустойчивости.
3. Монтаж и подключение: Монтируйте модуль в закрытом шкафу с эффективным охлаждением, удаляясь от источников сильного ЭМВ. Используйте экранированные кабели для аналоговых сигналов и каналов RTD/Pt100 для снижения помех.
4. Программирование и настройка: Используйте программное обеспечение ABB Control Builder M для создания логики управления и настройки алгоритмов адаптивного регулирования. Для облачной интеграции используйте готовые шаблоны OPC UA/MQTT.
5. Обслуживание и обновление: Регулярно проверяйте состояние подключений и обновляйте прошивку HIEE205010R0003 (UNS3020A-Z, V3) через официальный портал ABB — это гарантирует доступ к новым функциям и исправлениям безопасности.
6. Безопасность: Ограничьте доступ к модулю парольной защитой и активируйте шифрование данных (TLS 1.3) при работе с чувствительными процессами. При обслуживании деэлектризуйте оборудование и используйте средства индивидуальной защиты.
