Описание

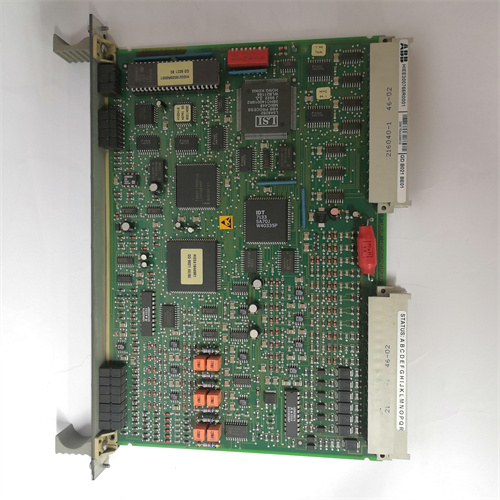

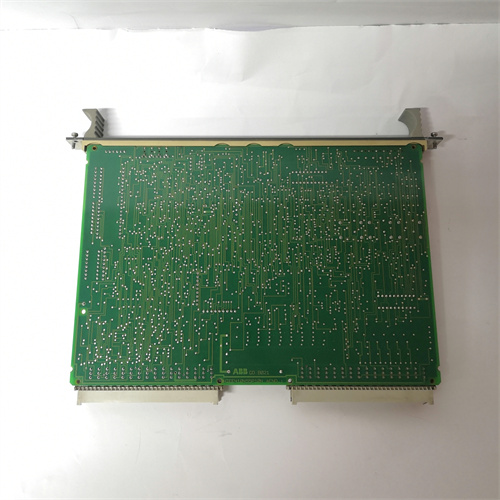

Общая характеристика продукта: ABB HIEE300024R4 UAA326A04
Первым делом рассмотрим промышленный аналоговый входной модуль для систем автоматизации — ABB HIEE300024R4 UAA326A04, относящийся к серии ABB AC 800M I/O Modules (специализирующейся на точном сборе аналоговых данных от сенсоров и передаче их в контроллеры ABB). Это устройство предназначено для измерения и преобразования аналоговых сигналов (ток, напряжение) от промышленных сенсоров (температурных, давлевых, уровнемерных) в цифровые данные, обеспечивая высокую точность и стабильность в критических процессах. ABB HIEE300024R4 UAA326A04 выделяется 8 независимыми каналами, поддержкой сигналов 4–20 мА и 0–10 В, высокой точностью измерения (±0.1% полного диапазона) и galvanic изоляцией каналов, становясь ключевым элементом для объектов нефтегаза, химической промышленности, энергетики и пищевых производств — где ошибка в измерении параметров может привести к авариям или снижению качества продукции.
ABB HIEE300024R4 UAA326A04 гарантирует точные измерения даже в условиях интенсивных электромагнитных помех: например, на нефтегазовой площадке модуль собирает данные от 8 датчиков давления (расположенных рядом с высоковольтными линиями), преобразуя сигналы 4–20 мА в цифровые данные с ошибкой не более 0.05%. Благодаря galvanic изоляцией 1000 В АЦП между каналами и контроллером ABB HIEE300024R4 UAA326A04 защищает от шунтирующих токов, возникающих при повреждении кабелей, а также предотвращает искажения сигналов под влиянием внешних помех. Поддержка режима “диагностики в реальном времени” (проверка целостности кабеля, обнаружение обрыва сенсора) также делает ABB HIEE300024R4 UAA326A04 отказоустойчивым: при нештатном состоянии канала модуль отправляет сигнал ошибки в контроллер ABB AC 800M, позволяя операторам быстро устранить проблему.
Особенно стоит отметить, что ABB HIEE300024R4 UAA326A04 полностью совместим с контроллером ABB AC 800M и конфигурируется через ПО ABB Control Builder M, где пользователь настраивает тип сигнала per канал, диапазон измерения и пороги алертов. Модуль также поддерживает “горячую замену” (hot-swap) — это позволяет заменить его без отключения контроллера, что критично для систем с нулевым временем простоя (например, энергетические объекты). Полную информацию о ABB HIEE300024R4 UAA326A04, включая технические спецификации, схемы подключения и руководства по настройке, можно найти по ссылке: [ссылка на продукт ABB HIEE300024R4 UAA326A04] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB HIEE300024R4 UAA326A04
Технические характеристики ABB HIEE300024R4 UAA326A04 соответствуют стандартам IEC 61131-2 (аналоговые I/O-модули), EN 61000-6-2 (ЭМС-устойчивость) и IEC 60050-300 (терминология по электронике и измерениям):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный аналоговый входной модуль, серия ABB AC 800M I/O Modules |
| Основные параметры каналов | • Количество каналов: 8 независимых каналов (конфигурируемые) • Типы поддерживаемых сигналов: Ток 4–20 мА (двухпроводной/четырехпроводной), напряжение 0–10 В DC, 0–5 В DC • Диапазон измерения: 4–20 мА (соответствует 0–100% параметра), 0–10 В DC (соответствует 0–100% параметра) • Точность измерения: ±0.1% полного диапазона (при 25 °C), ±0.2% полного диапазона (при -10 °C – +60 °C) • Разрешение: 16 бит (для всех типов сигналов) • Частота дискретизации: 10 Гц per канал (настраиваемая: 1–100 Гц) |
| Электрические параметры | • Питание: От шасси ABB AC 800M (DC 24 В, диапазон 19.2–28.8 В DC) • Потребляемый ток: ≤120 мА (без нагрузки на каналы) • Galvanic изоляция: 1000 В АЦП между каналами, 2500 В АЦП между модулем и контроллером • Защита каналов: От коротких замыканий (ток ограничен ≤30 мА per канал), от перенапряжения (до 30 В DC) |
| Защитные функции | • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс); электромагнитная компоновка (EMC) — соответствует EN 61000-6-3 • Диагностика: Обрыв кабеля, короткое замыкание, неисправность сенсора — сигналы ошибки в контроллер • Класс защиты: IP20 (для внутреннего монтажа в шасси) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB AC 800M (например, PM861, PM864) • Габариты (Ш×В×Г): 25 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.3 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное); LED per канал (зеленый — канал активен, красный — ошибка канала) • Режим замены: Hot-swap (горячая замена) |
| Эксплуатационные параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к шоку: ≤30 Г (пulse duration 11 ms) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2, EN 61000-6-2. |
Преимущества и особенности ABB HIEE300024R4 UAA326A04
-
Высокая точность и стабильность измерений
Точность ±0.1% полного диапазона и разрешение 16 бит делают ABB HIEE300024R4 UAA326A04 идеальным для приложений, где требуется максимальная точность — например, измерение давления в химических реакторах или температуры пара в турбинах ТЭС. В отличие от конкурентных модулей Siemens SIMATIC ET 200SP AI 8x13bit (точность ±0.3%) или Rockwell Allen-Bradley 1756-A17 (точность ±0.2%), ABB HIEE300024R4 UAA326A04 обеспечивает более точные данные, что снижает риск ошибок в регулировании процессов. -
Гибкость и независимость каналов
8 независимых конфигурируемых каналов позволяют ABB HIEE300024R4 UAA326A04 подключать разные типы сенсоров одновременно — например, 4 датчика давления (4–20 мА) и 4 температурных сенсора (0–10 В) в одном модуле. Это экономит место в шасси и сокращает количество модулей в системе, по сравнению с модулями с фиксированным типом сигнала (например, только 4–20 мА). -
Отказоустойчивость и горячая замена
Galvanic изоляция каналов и диагностика в реальном времени минимизируют риск простоя, а режим hot-swap позволяет заменить модуль без остановки контроллера. Например, на нефтегазовой площадке при выходе из строя ABB HIEE300024R4 UAA326A04 инженер заменяет его за 2 минуты, не прерывая сбор данных от сенсоров — это сохраняет производительность площадки. -
Простота интеграции с ABB AC 800M
Полная совместимость с контроллером ABB AC 800M и конфигурация через ABB Control Builder M упрощают эксплуатацию: модуль автоматически распознается контроллером, и пользователь настраивает параметры каналов через графический интерфейс (без написания кода). Это сокращает время коммиссиирования до 20–30 минут, в отличие от модулей сторонних производителей, которые требуют дополнительной настройки драйверов.
Примеры применения ABB HIEE300024R4 UAA326A04
- Химический завод: Измерение параметров реакторов
В химическом заводе ABB HIEE300024R4 UAA326A04 собирает данные от 8 сенсоров, подключенных к реакторам для производства пластика:
- 4 канала модуля настроены на сигнал 4–20 мА (для датчиков давления в реакторах: 0–10 бар соответствует 4–20 мА);
- 4 канала — на сигнал 0–10 В DC (для температурных сенсоров: 0–200 °C соответствует 0–10 В);
- Данные передаются в контроллер ABB AC 800M с частотой 10 Гц — контроллер использует их для регулировки подачи реагентов: при превышении давления 8 бар или температуры 180 °C контроллер снижает подачу, предотвращая опасное состояние;
- При обрыве кабеля к одному из температурных сенсоров модуль отправляет сигнал ошибки в AC 800M — оператор быстро заменяет кабель, не останавливая реактор.
- Энергетический объект: Измерение параметров турбин
На ТЭС ABB HIEE300024R4 UAA326A04 измеряет параметры 2 паровых турбин:
- 6 каналов модуля подключены к датчикам температуры пара (4–20 мА: 0–500 °C соответствует 4–20 мА);
- 2 канала — к датчикам скорости турбин (0–10 В DC: 0–3000 об/мин соответствует 0–10 В);
- Высокая точность модуля (±0.1%) гарантирует, что контроллер AC 800M получает данные с ошибкой не более 0.5 °C или 3 об/мин — это критично для стабильной работы турбин и предотвращения перегрева;
- Galvanic изоляция 2500 В АЦП защищает модуль от перепадов напряжения в сети, возникающих при работе высоковольтных трансформаторов.
- Пищевое производство: Измерение уровня сырья
В пищевом заводе ABB HIEE300024R4 UAA326A04 контролирует уровень сырья (молоко, сахар) в 8 хранилищах:
- Все 8 каналов модуля настроены на сигнал 4–20 мА (уровнемерные сенсоры: 0–5 м уровня соответствует 4–20 мА);
- Данные передаются в контроллер AC 800M — при снижении уровня ниже 1 м контроллер отправляет команду на запуск насосов для пополнения сырья;
- Устойчивость к влажности (95% без конденсации) позволяет модулю работать в цехах с высокой влажностью (например, цеха пастеризации молока);
- Режим hot-swap позволяет заменить модуль в случае выхода из строя без остановки линии подачи сырья.
Сравнение с конкурентами
Сравним ABB HIEE300024R4 UAA326A04 с аналоговыми входными модулями Siemens SIMATIC ET 200SP AI 8x13bit (6ES7134-6HB00-0CA1) и Rockwell Allen-Bradley 1756-A17:
| Параметр | ABB HIEE300024R4 UAA326A04 | Siemens SIMATIC ET 200SP AI 8x13bit | Rockwell Allen-Bradley 1756-A17 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 16 |
| Точность измерения | ±0.1% полного диапазона | ±0.3% полного диапазона | ±0.2% полного диапазона |
| Разрешение | 16 бит | 13 бит | 16 бит |
| Galvanic изоляция | 1000 В АЦП (между каналами) | 500 В АЦП (между группами каналов) | 1000 В АЦП (между каналами) |
| Режим hot-swap | Да | Нет | Да |
| Совместимость с ABB | Полная (AC 800M) | Ограниченная (требует адаптера) | Ограниченная (требует адаптера) |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB HIEE300024R4 UAA326A04 превосходит конкурентов по точности измерения, защите от помех (высокая galvanic изоляция) и совместимости с контроллерами ABB. По сравнению с Siemens он предлагает лучшую точность и режим hot-swap; по сравнению с Rockwell — более компактный дизайн (8 каналов в меньшем размере) и экономичную стоимость, что делает его оптимальным выбором для систем на базе оборудования ABB.
HIEE300024R4
