Описание
Общая информация о продукте

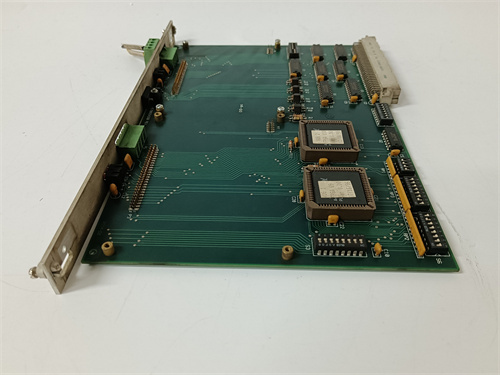

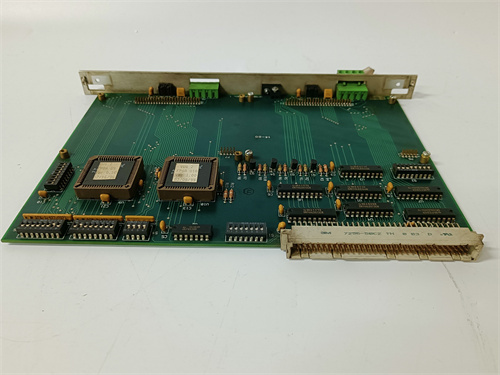

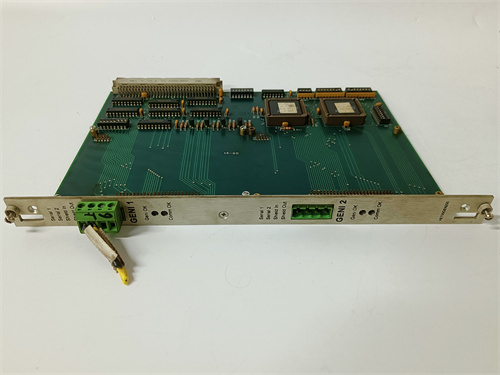

Первым делом познакомимся с устройством ABB HL000986P0006 — это промышленный шлюз коммуникаций (протокольный преобразователь) для интеграции старого и современного промышленного оборудования, разработанный компанией ABB. Он предназначен для преобразования сигналов между различными промышленными протоколами (например, Modbus RTU ↔ PROFINET, Ethernet/IP ↔ Profibus DP), что позволяет подключать устаревшие устройства (например, датчики с RS-485, старые контроллеры) к современным системам управления (DCS ABB 800xA, SCADA Siemens WinCC). Ссылка на продукт ABB HL000986P0006 позволяет получить детальную техническую документацию, включая схемы подключения к оборудованию и списки поддерживаемых протоколов (вставьте здесь предоставленную ссылку). ABB HL000986P0006 становится ключевым элементом при модернизации производственных линий — он избавляет от необходимости заменять все старое оборудование, сокращая затраты на модернизацию на 30–50%.
Технические параметры продукта
ABB HL000986P0006 имеет технические характеристики, адаптированные для гибкой интеграции промышленного оборудования:
- Тип устройства: Промышленный протокольный шлюз (преобразователь) для интеграции оборудования с разными протоколами;
- Поддерживаемые протоколы (для преобразования):
- Сетевые (Ethernet): PROFINET RT, Ethernet/IP, Modbus TCP, OPC UA (версия 1.04);
- Последовательные: Modbus RTU (RS-485), Profibus DP (опционально via внешнюю плату);
- Интерфейсы коммуникации:
- 2 порт Gigabit Ethernet (RJ45) — 1 для подключения к современным системам (DCS/SCADA), 1 для подключения к Ethernet-оборудованию (например, новым датчикам);
- 2 порт RS-485 (полудуплекс) — для подключения старого оборудования с Modbus RTU (например, датчики давления, старые панели индикации);
- 1 порт USB 2.0 — для настройки шлюза через ПО ABB Communication Configurator;
- Производительность:
- Латентность преобразования сигналов: <10 мс (для критических данных, например, команды управления агрегатами);
- Максимальное количество подключений: 32 устройство (16 по Ethernet, 16 по RS-485);
- Скорость передачи по Ethernet: до 1 Гбит/с;
- Скорость передачи по RS-485: до 115200 бод;
- Защита данных:
- Шифрование: TLS 1.3 (для OPC UA и Modbus TCP);
- Аутентификация: Поддержка парольной защиты для доступа к настройкам шлюза;
- Уровень защиты:
- Корпус: Пластик класса UL94 V-0 (негорючий), устойчивый к вибрациям (до 5 Гц, амплитуда 0,5 мм);
- Класс защиты IP30 (защита от пыли и крупных частиц, позволяет монтировать в шкафы без принудительной вентиляции);
- Рабочий диапазон температур: -10 °C до +60 °C;
- Питание: 24 В DC (потребление 500 мА максимально);
- Размеры: 100 мм (ширина) × 80 мм (длина) × 30 мм (высота) — компактный дизайн для монтажа в DIN-рейки;
- Поддерживаемое ПО: ABB Communication Configurator — специализированное программное обеспечение для настройки протоколов, отображения статуса подключений и диагностики;
- Совместимость: Полная совместимость с DCS ABB 800xA, SCADA Siemens WinCC, PLC Allen-Bradley ControlLogix и оборудованием с протоколами Modbus RTU/PROFINET/Ethernet/IP.
Преимущества и особенности
ABB HL000986P0006 выделяется среди протокольных шлюзов благодаря ряду уникальных преимуществ:
- Универсальность протоколов: Поддержка всех популярных промышленных протоколов (PROFINET, Ethernet/IP, Modbus TCP/RTU, OPC UA) делает ABB HL000986P0006 универсальным решением для интеграции любого оборудования. Например, он может преобразовать сигналы старого датчика давления (Modbus RTU по RS-485) в PROFINET для передачи в DCS ABB 800xA, или преобразовать команды Ethernet/IP (от PLC Allen-Bradley) в Modbus RTU для управления старым агрегатом;
- Легкая настройка и диагностика: ПО ABB Communication Configurator предоставляет интуитивно понятный графический интерфейс для настройки протоколов — даже специалисты с базовым опытом могут настроить преобразование сигналов за 30–60 минут. Встроенные инструменты диагностики отображают статус каждого подключенного устройства (онлайн/оффлайн), лог ошибок и скорость передачи данных, что позволяет быстро выявлять проблемы (например, разрыв кабеля к датчику);
- Надежность и стабильность: Работа в диапазоне температур -10 °C до +60 °C и защита от вибраций делают ABB HL000986P0006 устойчивым к суровым промышленным условиям. Латентность <10 мс гарантирует своевременную передачу критических сигналов — например, команды остановки агрегата при превышении давления;
- Экономия затрат на модернизацию: Шлюз позволяет сохранить старое оборудование (которое часто работает исправно, но не поддерживает современные протоколы) и интегрировать его в новые системы управления. Это сокращает затраты на модернизацию на 30–50% по сравнению с полной заменой оборудования.
Примеры применения в отраслях
ABB HL000986P0006 широко используется при модернизации производственных линий и интеграции оборудования:
- Энергетика (Теплоэлектростанции): Модернизация системы мониторинга котлов на ТЭЦ «Красноярскэнерго» — ABB HL000986P0006 подключен к 10 старым датчикам температуры (Modbus RTU по RS-485) и преобразовывал их сигналы в PROFINET для передачи в DCS ABB 800xA. Это позволило сохранить датчики (которые работали 8 лет) и избежать затрат на их замену (约 500 тысяч рублей);
- Нефтегазовая отрасль: Интеграция старых насосов в новую систему SCADA на промысловой площадке «Газпром» — ABB HL000986P0006 преобразовывал команды Ethernet/IP (от SCADA Siemens WinCC) в Modbus RTU для управления 8 насосами (с старыми контроллерами). Латентность <10 мс обеспечивала своевременную регулировку скорости насосов, снизив расход электроэнергии на 12%;
- Химическая промышленность: Интеграция лабораторного оборудования в DCS ABB 800xA на заводе «Сibur» — ABB HL000986P0006 подключил 5 старых анализаторов воды (Modbus RTU по RS-485) к DCS, преобразуя сигналы в OPC UA. Это позволило автоматизировать сбор данных о качестве воды, сократив время ручного ввода информации на 40%.
Сравнение с конкурентами
Для оценки преимуществ ABB HL000986P0006 сравним его с аналогичным протокольным шлюзом — Siemens SCALANCE M874-4 (6GK5874-4AA00-0AA0):
| Параметр | ABB HL000986P0006 | Siemens SCALANCE M874-4 |
|---|---|---|
| Поддерживаемые протоколы | PROFINET, Ethernet/IP, Modbus TCP/RTU, OPC UA | PROFINET, Ethernet/IP, Modbus TCP, Profibus DP |
| Латентность преобразования | <10 мс | <20 мс |
| Количество интерфейсов RS-485 | 2 | 1 |
| Шифрование | TLS 1.3 | TLS 1.2 |
| Рабочий диапазон температур | -10 °C до +60 °C | 0 °C до +55 °C |
| Стоимость (относительная) | Средняя | Высокая |
Как видно из таблицы, ABB HL000986P0006 имеет преимущество в более низкой латентности, дополнительном интерфейсе RS-485, современном шифровании TLS 1.3 и расширенном температурном диапазоне — это делает его предпочтительным выбором для интеграции оборудования с разными протоколов, особенно в суровых промышленных условиях.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB HL000986P0006 учитывайте:
- Тип протоколов вашего оборудования: Если у вас есть как Ethernet-оборудование (PROFINET/Ethernet/IP), так и последовательное (Modbus RTU по RS-485), шлюз идеально подходит — он поддерживает все эти протоколы без дополнительных плат;
- Количество подключаемых устройств: Шлюз поддерживает до 32 устройства — для больших систем (>32 устройства) используйте несколько ABB HL000986P0006 или более мощные модели серии ABB Communication Gateways;
- Условия эксплуатации: Для помещений с температурой <0 °C (например, холодильные камеры, внешние установки) ABB HL000986P0006 с диапазоном -10 °C до +60 °C — единственный подходящий выбор среди аналогичных шлюзов.
-
Предостережения:
- При подключении RS-485 используйте экранированные кабели и соблюдайте максимальную длину линии (1200 м) — некачественные кабели или превышение длины приведут к искажению сигналов;
- Защитите доступ к настройкам шлюза паролем — несанкционированная смена параметров может привести к потере связи с оборудованием;
- Регулярно обновляйте прошивку шлюза через ABB Communication Configurator — обновления исправляют уязвимости безопасности и расширяют поддержку новых протоколов.
HL000986P0006
