Описание
Общая информация о продукте

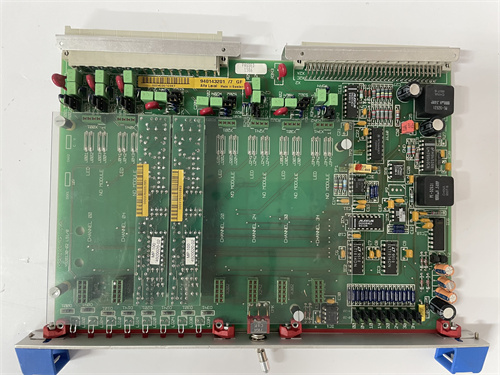

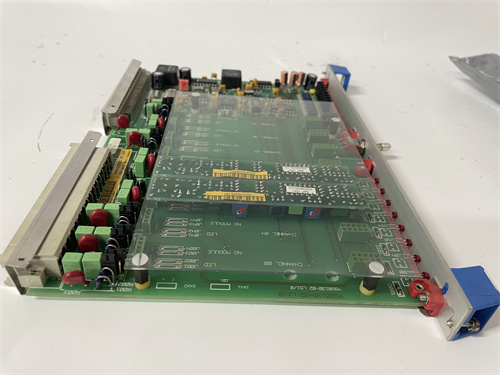

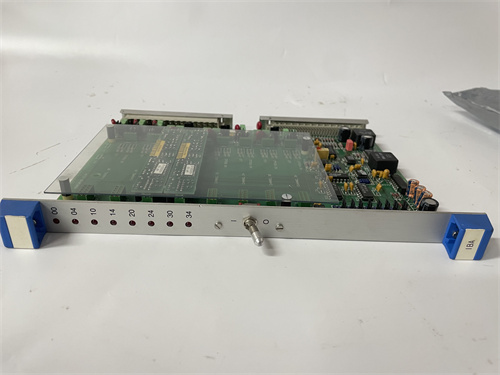

Первым делом познакомимся с устройством ABB IBA 940143201 — это промышленный аналоговый модуль входов (AI-модуль) для систем автоматизации ABB, предназначенный для точного считывания аналоговых сигналов от датчиков (температуры, давления, уровня, тока) и передачи их в контроллеры (например, ABB AC800M, ABB PM632). Он обеспечивает высокую точность измерений и устойчивость к помехам, выступая ключевым элементом для контроля технологических параметров в фармацевтике, химической промышленности, энергетике и пищевой промышленности — отраслях, где даже небольшие отклонения параметров могут повлиять на качество продукции или безопасность процессов. Ссылка на продукт ABB IBA 940143201 позволяет получить детальную техническую документацию, включая схемы подключения к датчикам, таблицы параметров сигнала и руководства по калибровке через ПО ABB Control Builder M (вставьте здесь предоставленную ссылку). ABB IBA 940143201 отличается высокой помехоустойчивостью и универсальностью — его дифференциальная структура входов, защита от электромагнитных помех (ЭМП) и поддержка различных типов сигналов позволяют использовать модуль в сложных промышленных условиях, снижая ошибки в измерениях. Кроме того, ABB IBA 940143201 полностью совместимо с другими модулями ABB (например, аналоговым модулем выходов ABB OCAH 940181103 или цифровым модулем ABB DI93A HESG440355R3), что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB IBA 940143201 имеет технические характеристики, адаптированные для точного считывания аналоговых сигналов:
- Тип устройства: Аналоговый модуль входов (AI-модуль) с независимыми каналами, для систем ABB AC800M/DCS 800xA;
- Основные параметры входов:
- Количество каналов: 8 независимых аналоговых входов (каждой канал настраивается отдельно);
- Поддерживаемые типы сигнала:
- Токовые сигналы: 4–20 мА DC (стандартный индустриальный сигнал), 0–20 мА DC;
- Напряжностные сигналы: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC;
- Резистивные сигналы: Pt100 (RTD), Pt1000 (RTD) — для напрямую подключения резистивных датчиков температуры;
- Разрядность АЦП (аналого-цифрового преобразователя): 16 бит (эффективная разрядность 14 бит) — обеспечивает высокую детализацию сигнала;
- Точность измерения:
- Для токовых сигналов (4–20 мА): ±0,05% от полного диапазона (при температуре 25 °C);
- Для напряжностных сигналов (0–10 В): ±0,03% от полного диапазона (при температуре 25 °C);
- Для Pt100 (0…+100 °C): ±0,02 °C;
- Максимальное сопротивление нагрузки:
- Для токовых сигналов: ≥250 Ω (для стабильного считывания сигнала от датчиков);
- Для Pt100: ≤100 Ω (с учетом сопротивления кабеля);
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Фильтрация сигнала: Встроенный цифровой фильтр (постоянная времени 0,1–100 с) — подавление высокочастотных помех от силовых цепей;
- Изоляция: Электрическая изоляция между каналами и корпусом (250 В АС на 1 минуту) — предотвращение перекрестных помех;
- Защита от переvoltaжа: Каждый канал защищен от превышения напряжения до 30 В DC — предотвращение повреждения модуля при неисправности датчика;
- Эксплуатационные параметры:
- Питание: 24 В DC (из шкафа контроллера ABB), потребление — 80 мА максимально (без учета нагрузки входов);
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (ширина 35 мм);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 1 модульное место;
- Индикаторы: LED-индикаторы на корпусе (зеленый — канал активен, красный — ошибка канала/перегрев);
- Разъемы: Клеммные разъемы для подключения датчиков — с маркировкой для удобства коммутации.
Преимущества и особенности
ABB IBA 940143201 выделяется среди аналоговых AI-модулей благодаря ряду уникальных преимуществ:
- Высокая точность и универсальность: Поддержка различных типов сигналов (ток, напряжение, Pt100) и точность ±0,03% для напряжностных сигналов делают ABB IBA 940143201 идеальным для сложных процессов — например, в фармацевтике при синтезе лекарств модуль считывает сигналы от датчика давления (4–20 мА) и датчика температуры (Pt100) в реакторе, обеспечивая измерение с точностью ±0,02 °C и ±0,05% от диапазона давления. Это гарантирует стабильность химических реакций и соответствие продукта международным стандартам;
- Сильная защита от помех: Дифференциальная структура входов и защита от ЭМП по уровню 3 делают ABB IBA 940143201 устойчивым к сложным промышленным условиям — в металлургическом цехе, где модуль работает рядом с мощными электродвигателями, он стабильно считывает сигналы от датчика температуры металла, не подвергаясь искажениям от электромагнитных полей;
- Легкая калибровка и диагностика: Через ПО ABB Control Builder M операторы могут дистанционно калибрировать каждый канал ABB IBA 940143201 (корректировать ноль и полную шкалу) и диагностировать неисправности (например, разрыв кабеля к датчику, перегрев модуля). LED-индикаторы на корпусе позволяют быстро локализовать проблемные каналы, сокращая время поиска неисправностей до 5 минут;
- Отказоустойчивость: Независимые каналы и защита от переvoltaжа延长яют срок службы ABB IBA 940143201 — если один канал выходит из строя из-за переvoltaжа, остальные продолжают работать, не прерывая считывание сигналов из других датчиков. Это критически важно для процессов, где остановка измерений может привести к аварии.
Примеры применения в отраслях
ABB IBA 940143201 широко используется для считывания аналоговых сигналов в различных отраслях:
- Фармацевтика: Завод по производству вакцин — ABB IBA 940143201 считывал сигналы 6 датчиков температуры (Pt100) в холодильных камерах (-20 ±0,5 °C) и 2 датчиков давления (4–20 мА) в резервуарах с жидкими компонентами. Высокая точность модуля обеспечила стабильный контроль параметров, а защита от ЭМП предотвратила искажения сигналов от охладительных систем. При превышении температуры -18 °C данные через модуль передавались в контроллер ABB AC800M, который активировал дополнительный компрессор;
- Химическая промышленность: Завод по производству пластиков — ABB IBA 940143201 подключился к 8 датчикам уровня жидких реагентов (0–10 В DC) в смесительных резервуарах. Модуль считывал сигналы с точностью ±0,03%, позволяя контроллеру регулировать подачу реагентов и поддерживать оптимальную концентрацию смеси. Это снизило брак продукции на 12% и уменьшило затраты на сырье;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB IBA 940143201 считывал сигналы 4 датчиков давления пара (4–20 мА) и 4 датчиков температуры котлов (Pt100) в режиме реального времени. Данные через модуль передавались в систем SCADA ABB 800xA, где операторы отслеживали параметры и корректировали мощность нагревателей. Защита от переvoltaжа предотвратила повреждение модуля при кратковременном скачке напряжения от силовых цепей.
Сравнение с конкурентами
Для оценки преимуществ ABB IBA 940143201 сравним его с аналогичным аналоговым модулем — Siemens SM 331 (6ES7331-7NF00-0AB0):
| Параметр | ABB IBA 940143201 | Siemens SM 331 |
|---|---|---|
| Количество каналов | 8 | 8 |
| Разрядность АЦП | 16 бит (эффективная 14 бит) | 16 бит (эффективная 13 бит) |
| Точность (0–10 В DC) | ±0,03% от полного диапазона | ±0,1% от полного диапазона |
| Поддержка Pt100 | Да (직접ное подключение) | Да (требует дополнительного модуля) |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Полная (AC800M, 800xA) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB IBA 940143201 имеет преимущество в более высокой точности измерений, прямом подключении Pt100 датчиков, усиленной защите от ЭМП и полной совместимости с оборудованием ABB. Для систем на контроллерах ABB и процессов с высокими требованиями к точности он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB IBA 940143201 учитывайте:
- Тип сигнала датчика: Определите, какой тип сигнала используют ваши датчики (ток, напряжение, Pt100) — ABB IBA 940143201 поддерживает все основные типы, что исключает необходимость в нескольких модулях;
- Требуемая точность: Если процесс требует высокой точности (±0,1% — фармацевтика, электроника), модуль идеально подходит; для менее требовательных процессов (±1% — пищевая промышленность) можно использовать базовые AI-модули ABB;
- Уровень помех в среде: Для объектов с сильными ЭМП (металлургия, энергетика) ABB IBA 940143201 с защитой EN 61000-6-2 (уровень 3) — оптимальный выбор, так он лучше устойчив к искажениям сигнала.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильная полярность или короткое замыкание могут привести к повреждению модуля или датчика;
- Перед подключением Pt100 датчиков проверяйте сопротивление кабеля — оно должно быть ≤100 Ω, иначе точность измерения снизится;
- Регулярно калибрируйте модуль через ABB Control Builder M (не реже 1 раза в год) — старение компонентов снижает точность, что влияет на качество процесса;
- Не превышайте максимальное напряжение на входе (30 В DC) — переvoltaжа приведет к выходу канала из строя и остановке считывания сигнала от соответствующего датчика.
