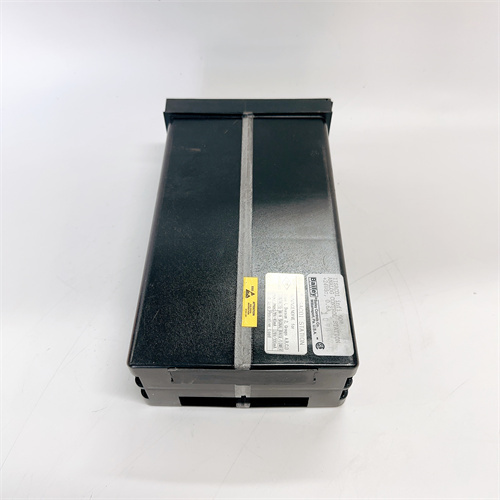

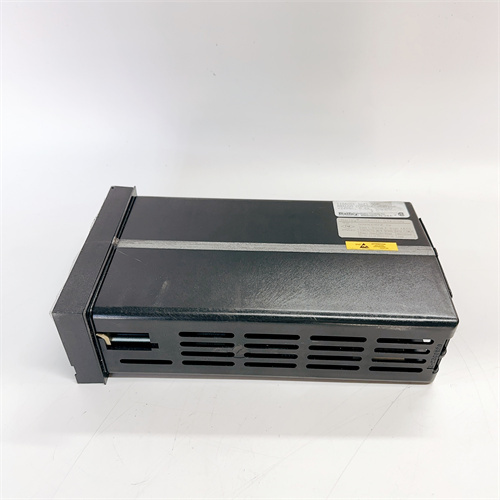

Общая характеристика продукта: ABB IISAC01
Первым делом рассмотрим промышленный модуль интерфейса для связи между системами автоматизации ABB — ABB IISAC01, относящийся к серии ABB Industrial IT (специализирующейся на интеграционных решениях для промышленных сетей). Это устройство предназначено для обеспечения совместимости между контроллерами ABB Advant OCS и современными модулями ввода-вывода (I/O) серии S800, преобразуя протоколы связи и синхронизируя данные в режиме реального времени. ABB IISAC01 сочетает в себе высокую скорость передачи данных, надежность в условиях промышленных помех и простоту конфигурации, становясь неотъемлемым компонентом для модернизации старых автоматизированных систем (например, на ТЭЦ, нефтеперерабатывающих заводах) — где требуется интеграция существующих контроллеров с новым оборудованием без полной замены инфраструктуры.
ABB IISAC01 гарантирует стабильную передачу данных даже при высокой нагрузке на сеть: например, на ТЭЦ с контроллером Advant OCS ABB IISAC01 связывает его с 16 модулями S800 I/O (аналоговые и цифровые), передавая данные о параметрах турбины и котлов с скоростью 100 Мбит/с и задержкой не более 1 мс. Благодаря galvanic изоляции (500 В АЦП) между портами ABB IISAC01 защищает контроллер Advant OCS от электромагнитных помех от новых модулей I/O и предотвращает передачу шунтирующих токов. Также ABB IISAC01 поддерживает двустороннюю синхронизацию данных — контроллер Advant OCS может отправлять команды на модули S800 I/O, а модули передавать обратно диагностические сигналы, что упрощает мониторинг и управление системой.
Особенно стоит отметить, что ABB IISAC01 монтируется в стандартные шкафы ABB Industrial IT и не требует сложной настройки — конфигурация протоколов выполняется через программное обеспечение ABB Control Builder, с предустановленными шаблонами для Advant OCS и S800 I/O. Это сокращает время модернизации и снижает риск ошибок при интеграции. Полную информацию о ABB IISAC01, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB IISAC01] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB IISAC01
Технические характеристики ABB IISAC01 оптимизированы для интеграции контроллеров Advant OCS и модулей S800 I/O и соответствуют стандартам IEC 61131-3 (для промышленных коммуникаций) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль интерфейса для связи контроллеров ABB Advant OCS и модулей S800 I/O |
| Параметры коммуникации | • Поддерживаемые протоколы: ABB MasterBus 300 (для Advant OCS), Profinet IRT (для S800 I/O) • Скорость передачи данных: 10/100 Мбит/с (автоматическое определение) • Задержка передачи: ≤1 мс (в режиме реального времени) • Количество портов: 2 Ethernet (RJ45) + 1 MasterBus 300 (RS-485) |
| Синхронизация данных | • Тип синхронизации: Двусторонняя (полнодуплекс) • Частота обновления данных: Настраиваемая (1–100 мс) • Максимальное количество тегов данных: 1024 (входных + выходных) • Поддержка данных: Целые числа (16/32 бит), числа с плавающей точкой (32 бит) |
| Изоляция и защита | • Изоляция между портами: 500 В АЦП (galvanic) • Устойчивость к помехам: EN 61000-4-4 (импульсная помеха ±4 kV), EN 61000-4-5 (импульсное перенапряжение ±6 kV) • Защита от короткого замыкания: На портах Ethernet (автоматическое отключение при перегреве) |
| Питание | • Напряжение питания: 24 В DC (19.2–28.8 В DC) • Потребление питания: ≤15 W • Максимальный ток потребления: ≤0.6 А |
| Конструктивные параметры | • Тип монтажа: Вставной (в шкаф ABB Industrial IT) • Корпус: Металлический (алюминий) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 100 × 160 × 220 мм • Вес: ~2.5 кг |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +55 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-3, EN 61000-6-2, RoHS |
Преимущества и особенности ABB IISAC01
-
Гибкая интеграция старых и новых систем
ABB IISAC01 решает ключевую задачу модернизации промышленных объектов — интеграцию устаревших контроллеров ABB Advant OCS (широко используемых на объектах энергетики и нефтегаза) с современными модулями S800 I/O. Благодаря поддержке протоколов MasterBus 300 (для Advant OCS) и Profinet IRT (для S800 I/O), модуль устраняет несовместимость между оборудованием разных поколений, позволяя сохранить существующий контроллер и обновить только модули I/O. Это значительно снижает затраты на модернизацию по сравнению с полной заменой системы. -
Высокая скорость и надежность передачи данных
Скорость передачи данных ABB IISAC01 достигает 100 Мбит/с, а задержка не превышает 1 мс — это критично для систем, где требуется управление в режиме реального времени (например, регулирование параметров турбины ТЭЦ, контроль химических реакций). Двусторонняя синхронизация данных позволяет контроллеру Advant OCS не только получать данные от модулей S800 I/O, но и отправлять им команды (например, включение клапанов, регулирование приводов), что сохраняет полный контроль над процессом. -
Защита от промышленных помех
Galvanic изоляция 500 В АЦП между портами ABB IISAC01 защищает чувствительный контроллер Advant OCS от электромагнитных помех, которые часто возникают при работе с новым оборудованием (инверторы, силовые кабели модулей I/O). Устойчивость к импульсным помехам ±4 kV и импульсным перенапряжениям ±6 kV гарантирует, что модуль не срабатывает ложно и не теряет данные даже в условиях сильных электромагнитных полей (например, на нефтеперерабатывающих заводах). -
Простота конфигурации и эксплуатации
ABB IISAC01 поставляется с предустановленными конфигурационными шаблонами для Advant OCS и S800 I/O — конфигурация протоколов и тегов данных выполняется через программное обеспечение ABB Control Builder за 1–2 часа, без необходимости глубоких знаний об устройствах. Встроенные диагностические функции позволяют отслеживать состояние связи: при потере соединения с контроллером или модулями I/O модуль отправляет сигнал об аварии на операторский панель, а также сохраняет последние 100 событий в внутренней памяти для последующего анализа.
Примеры применения ABB IISAC01
- ТЭЦ: Модернизация системы управления турбиной
На ТЭЦ с контроллером ABB Advant OCS ABB IISAC01 интегрирует его с 16 модулями S800 I/O (8 аналоговых входов, 4 аналоговых выходов, 4 цифровых модуля):
- Модули S800 I/O собирают данные о температуре пара (4–20 мА), давлении масла (4–20 мА) и скорости вращения турбины (0–10 В DC), передавая их через ABB IISAC01 в контроллер Advant OCS;
- Контроллер Advant OCS отправляет через ABB IISAC01 команды на аналоговые выходы модулей S800 I/O — регулирование привода вентилятора охлаждения (4–20 мА) и открытие/закрытие клапана пара (0–10 В DC);
- При потере связи с одним из модулей S800 I/O ABB IISAC01 отправляет сигнал об аварии на операторскую панель, а контроллер переключает турбину в безопасный режим, предотвращая аварии;
- Задержка передачи данных ≤1 мс гарантирует, что контроллер получает актуальную информацию о состоянии турбины и реагирует на изменения параметров мгновенно.
- Нефтеперерабатывающий завод: Интеграция контроллера с новыми датчиками
На нефтеперерабатывающем заводе ABB IISAC01 связывает контроллер Advant OCS с 12 модулями S800 I/O, подключенными к новым датчикам концентрации газов (4–20 мА) и уровня нефти в резервуарах (0–5 В DC):
- ABB IISAC01 преобразует протокол MasterBus 300 (контроллер) в Profinet IRT (модули S800 I/O), обеспечивая передачу данных с скоростью 100 Мбит/с;
- Galvanic изоляция ABB IISAC01 защищает контроллер Advant OCS от помех от силовых кабелей, идущих к датчикам на резервуарах (длина кабелей до 500 м);
- При превышении концентрации газов выше безопасного уровня модули S800 I/O передают сигнал через ABB IISAC01 в контроллер, который активирует система подачи инертного газа и сигнализацию аварии;
- Простота конфигурации ABB IISAC01 позволяла завершить модернизацию за 3 дня, с простоем производства только на 8 часов (для монтажа и тестирования).
- Химический завод: Контроль реактора с использованием новых модулей I/O
На химическом заводе ABB IISAC01 интегрирует контроллер Advant OCS с 8 модулями S800 I/O, отвечающими за контроль каталитического реактора:
- Модули S800 I/O включают 4 аналоговых входа (для датчиков температуры и концентрации реагентов) и 4 аналоговых выхода (для регулирования подачи химикатов);
- ABB IISAC01 синхронизирует данные между контроллером и модулями с частотой обновления 10 мс — это критично для поддержания стабильной температуры реакции (требуется точность ±0.5 °C);
- При возникновении помех от смесительных агрегатов (импульсные помехи ±3 kV) ABB IISAC01 сохраняет связь и не теряет данные, благодаря защите от помех;
- Диагностические сигналы ABB IISAC01 передаются на центральный сервер мониторинга — инженеры могут отслеживать состояние связи в режиме реального времени и предупреждать возможные сбои.
Сравнение с конкурентами
Сравним ABB IISAC01 с модулем интерфейса Siemens SCALANCE X204-2 (для интеграции старых и новых систем):
| Параметр | ABB IISAC01 | Siemens SCALANCE X204-2 |
|---|---|---|
| Поддерживаемые протоколы | ABB MasterBus 300, Profinet IRT | Profinet, Modbus TCP, Ethernet/IP |
| Задержка передачи | ≤1 мс | ≤5 мс |
| Изоляция между портами | 500 В АЦП | 250 В АЦП |
| Максимальное количество тегов данных | 1024 | 512 |
| Совместимость с ABB оборудованием | Полная (Advant OCS, S800 I/O) | Ограниченная (требуется дополнительные драйверы) |
| Частота обновления данных | Настраиваемая (1–100 мс) | Фиксированная (50 мс) |
| Габариты | 100 × 160 × 220 мм | 130 × 140 × 210 мм |
Вывод: ABB IISAC01 превосходит аналог Siemens по скорости передачи данных (≤1 мс против ≤5 мс), изоляции (500 В АЦП против 250 В АЦП), максимальному количеству тегов данных (1024 против 512) и гибкости частоты обновления. Ключевое преимущество ABB IISAC01 — полная совместимость с оборудованием ABB (Advant OCS, S800 I/O) без дополнительных драйверов, в то время как Siemens SCALANCE X204-2 требует настройки сторонних плагинов для работы с Advant OCS. Для объектов с оборудованием ABB ABB IISAC01 является единственным оптимальным решением для интеграции старых и новых систем.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB IISAC01 исключительно для интеграции контроллеров ABB Advant OCS и модулей S800 I/O. При выборе учитывайте:
- Объем данных: Если количество тегов данных превышает 512, ABB IISAC01 — предпочтительный выбор (максимально 1024 тега);
- Требования к задержке: Для систем реального времени (задержка ≤1 мс) ABB IISAC01 лучше, чем аналоги с более высокими задержками;
- Уровень помех: В условиях сильных электромагнитных полей (нефтепереработка, химия) изоляция 500 В АЦП ABB IISAC01 обеспечивает надежную работу.
-
Монтаж:
- Устанавливайте ABB IISAC01 в шкаф ABB Industrial IT, обеспечивая расстояние ≥15 мм от других устройств для охлаждения;
- Подключите порт MasterBus 300 к контроллеру Advant OCS (RS-485 кабель, длина не более 1000 м);
- Подключите порт Ethernet к сети модулей S800 I/O (CAT5e или CAT6 кабель, длина не более 100 м);
- Подключите питание 24 В DC к клеммам +V и 0V, проверяя полярность (ошибка приведет к повреждению модуля).
