Описание

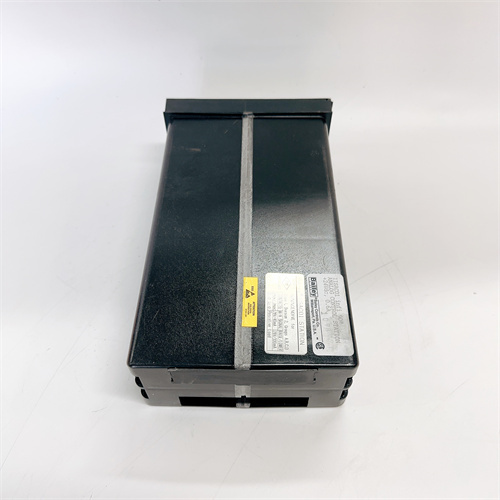

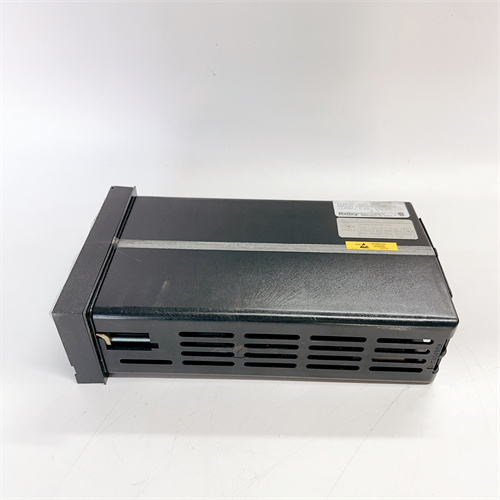

Общие сведения о продукте ABB IISAC01
Первым и ключевым моментом является то, что ABB IISAC01 — это специализированный модуль сигнального согласования и усиления (Signal Conditioning & Amplification Module) компании ABB, разработанный для обработки слабых аналоговых сигналов от датчиков (например, тензодатчиков, датчиков давления, термокуплей) в промышленных системах автоматизации. Он преобразует низкоуровневые сигналы (мВ, мА) в стандартизированные промышленные сигналы (4–20 мА DC, 0–10 В DC), увеличивает их шумоустойчивость и обеспечивает изоляцию от электромагнитных помех, соответствуюя стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (для ЭМС-защиты). Детальную информацию о технических характеристиках, режимах согласования и условиях интеграции ABB IISAC01 можно найти по официальной ссылке продукта: [ссылка на ABB IISAC01]. Именно благодаря высокой точности усиления, надежной изоляции и полной совместимости с контроллерами ABB (например, ABB AC 800M, ABB AC 500) ABB IISAC01 стал востребованным в машиностроении, металлургической, нефтегазовой и лабораторной промышленности — где слабые сигналы датчиков (например, от тензодатчика веса) часто искажаются помехами от силовых агрегатов, и без согласования невозможно получить точные данные для управления процессами.
Технические параметры ABB IISAC01
Параметры ABB IISAC01 соответствуют строгим стандартам модулей сигнального согласования, гарантируя стабильную обработку сигналов даже в условиях сильных электромагнитных помех:
- Тип устройства: Модуль сигнального согласования с 4 независимыми аналоговыми входами (для слабых сигналов) и 4 аналоговыми выходами (стандартизированные сигналы), предназначенный для монтажа на DIN-рейке в шкафах управления автоматизацией или панелях распределения сигналов.
- Характеристики обработки входных сигналов:
- Поддерживаемые типы слабых сигналов:
- Тензодатчики (сигнал 0–30 мВ, 0–100 мВ);
- Термокупли (Т-тип, E-тип, K-тип — сигнал 0–100 мВ);
- Маломощные датчики давления (сигнал 0–5 мА, 0–10 мА).
- Коэффициент усиления: Настраиваемый (10×, 100×, 1000×) — адаптируется к уровню входного сигнала (например, усиление 100× для сигнала 10 мВ → выход 1 В, который далее преобразуется в 4–20 мА).
- Точность усиления: ±0,05% от полного диапазона (FS) при температуре 25 °C — критически важно для измерений с высокими требованиями (например, весовая дозировка с допуском ±0,1%).
- Изоляция входов/выходов: 250 В RMS (между входами, между входами и выходами, между сигналами и землей) — предотвращает перекрестные помехи и токовые петли, которые искажают слабые сигналы.
- Поддерживаемые типы слабых сигналов:
- Характеристики выходных сигналов:
- Тип стандартных сигналов: 4–20 мА DC (токовый) / 0–10 В DC (напряжностный) — выбирается для каждого канала индивидуально через джамперы или ПО ABB Automation Builder.
- Нелинейность выходного сигнала: ≤0,01% FS — минимальные искажения, обеспечивающие соответствие входному сигналу в всего диапазоне усиления.
- Максимальный выходной ток: 22 мА (для 4–20 мА режима) — безопасный запас для питания дальних нагрузок (длина кабеля до 1000 м).
- Электрические и эксплуатационные параметры:
- Питание: 24 В DC ±10% — совместимо с модулями питания ABB (например, ABB 1SVR011718R2500).
- Потребляемая мощность: ≤6 Вт (при полной нагрузке всех 4 каналов) — низкое энергопотребление, не увеличивающее нагрузку на систему.
- Температурный диапазон эксплуатации: -20 °C до +60 °C — устойчив к условиям стандартных промышленных помещений (тепловые цехи, лаборатории).
- Степень защиты: IP20 (для монтажа в закрытых шкафах) — предотвращение попадания пыли и мелких предметов.
- ЭМС-защита: EN 61000-6-2 (класс 3) — блокирование помех от двигателей, трансформаторов и высоковольтных линий (уровень помех до 100 В/м).
- Диагностические функции:
- Светодиодные индикаторы состояния каждого канала (зеленый — нормальная работа, красный — перегрузка/ошибка);
- Сигнал ошибки на общем выходе — отправляется в контроллер при неисправности модуля (например, обрыв входного кабеля).
Преимущества и особенности ABB IISAC01
Основные преимущества ABB IISAC01 заключаются в точности обработки, шумоустойчивости и гибкости — именно эти характеристики отличают его от стандартных модулей I/O:
- Точное усиление слабых сигналов: ABB IISAC01 обеспечивает коэффициент усиления с точностью ±0,05%, что критично для датчиков с низкими выходными сигналами (например, тензодатчики веса с сигналом 5–15 мВ). Например, при измерении веса продукции на конвейере сигнал тензодатчика (10 мВ) усиляется модулем в 100 раз (до 1 В) и преобразуется в 4–20 мА — контроллер ABB AC 800M получает точные данные, и дозировка осуществляется с допуском ±0,1%, что невозможно без согласования.
- Надежная изоляция и шумоустойчивость: Изоляция 250 В RMS и ЭМС-защита класс 3 делают ABB IISAC01 нечувствительным к электромагнитным помехам. На металлургическом заводе, где модуль установлен рядом с плавильными печами (сильные помехи), сигнал датчика температуры (термокупль, 50 мВ) не искажается — ABB IISAC01 стабильно преобразует его в 4–20 мА, и контроллер корректирует нагрев с точностью ±0,5 °C.
- Гибкая настройка для разных датчиков: Каждый канал ABB IISAC01 можно индивидуально настроить под тип слабого сигнала (мВ, мА) и коэффициент усиления (10×–1000×). Это позволяет использовать один модуль для согласования разных датчиков — например, на лабораторном стенде он обрабатывает сигналы тензодатчика (10 мВ) и термокупли (30 мВ) одновременно, не требуя покупки нескольких специализированных модулей.
- Легкая интеграция с системами ABB: ABB IISAC01 автоматически распознается контроллерами ABB AC 800M и ABB AC 500 через стандартные аналоговые входы (4–20 мА). Не требуется сложная настройка драйверов — достаточно подключить выходы модуля к входам контроллера и задать параметры усиления через ПО ABB Automation Builder. Это сокращает время монтажа и настройки на 30–40% по сравнению с сторонними модулями.
- Компактность и экономия пространства: Размеры ABB IISAC01 (ширина 35 мм на DIN-рейке) позволяют монтировать его в плотных шкафах вместе с другими модулями I/O (например, ABB DSAO110) — идеально для объектов с ограниченным пространством (мобильные лабораторные установки, компактные панели управления машинами).
Примеры применения ABB IISAC01 в отраслях
ABB IISAC01 широко используется в отраслях, где требуется обработка слабых сигналов датчиков:
- Машинностроение (автоматическая линия сборки): На линии сборки автомобилей ABB IISAC01 согласовывает сигналы 4 тензодатчиков, измеряющих усилие затяжки болтов (сигнал 0–20 мВ). Модуль усиляет каждый сигнал в 50 раз (до 1 В) и преобразует в 4–20 мА, передавая данные в контроллер ABB AC 800M. При превышении усилия заданного порога (например, 15 мВ → 0,75 В → 16 мА) контроллер останавливает затяжку, предотвращая перегрузку деталей и брак.
- Металлургия (горные прокатные станки): На прокатной станции ABB IISAC01 обрабатывает сигналы термокуплей (Т-тип, сигнал 0–50 мВ), измеряющих температуру металлической заготовки. Модуль усиляет сигнал в 20 раз (до 1 В) и преобразует в 4–20 мА — контроллер использует эти данные для регулировки скорости роликов. Благодаря изоляции модуля помех от электродвигателей не искажают температурные данные, и толщина прокатанного листа соответствует стандарту (допуск ±0,01 мм).
- Нефтегаз (газоперерабатывающий завод): На заводе ABB IISAC01 согласовывает сигналы 2 маломощных датчиков давления (сигнал 0–5 мА), измеряющих давление газа в трубопроводе. Модуль преобразует слабый токовый сигнал в стандартный 4–20 мА, увеличивая его шумоустойчивость. При падении давления ниже допустимого уровня (сигнал 1 мА → 8 мА после согласования) контроллер активирует алерт, и операторы устраняют утечку до остановки процесса.
- Лабораторная промышленность (аналитическая установка): В лаборатории по анализу образцов ABB IISAC01 обрабатывает сигналы 4 термокуплей (E-тип, сигнал 0–30 мВ), измеряющих температуру реакционных сосудов. Модуль усиляет сигналы в 100 раз (до 3 В) и преобразует в 0–10 В, передавая данные в промышленный компьютер. Точность усиления ±0,05% гарантирует, что результаты анализа (содержание вещества в образце) соответствуют международным стандартам.
Сравнение ABB IISAC01 с конкурентами
Для понимания преимуществ ABB IISAC01 сравним его с аналогичным модулем сигнального согласования Siemens S7-1200 SM 1231 (4AI, low-level) + сигнальным усилителем:
| Параметр | ABB IISAC01 | Siemens S7-1200 SM 1231 + усилитель |
|---|---|---|
| Точность усиления | ±0,05% FS | ±0,2% FS |
| Изоляция входов/выходов | 250 В RMS | 100 В RMS |
| Коэффициент усиления | Настраиваемый (10×–1000×) | Фиксированный (100× только) |
| Поддержка датчиков | Тензодатчики, термокупли, датчики давления | Только термокупли |
| Совместимость с ABB AC 800M | Полная (стандартный 4–20 мА) | Ограниченная (требует адаптера) |
Из сравнения видно, что ABB IISAC01 превосходит конкурента по точности усиления, изоляции, гибкости в настройке и поддержке разных типов датчиков — это делает его более надежным выбором для обработки слабых сигналов в системах на базе оборудования ABB.
Советы по выбору и мерам предосторожности для ABB IISAC01
Советы по выбору
- Определите тип и уровень слабого сигнала: Выбирайте ABB IISAC01 если вам нужно согласовать сигналы тензодатчиков (мВ), термокуплей (мВ) или маломощных датчиков давления (мА). Для сигналов >100 мВ (например, некоторые датчики температуры) можно рассматривать более простые модули без усиления, но ABB IISAC01 обеспечит лучшую шумоустойчивость.
- Рассмотрите условия эксплуатации: Если модуль будет работать в условиях сильных электромагнитных помех (например, рядом с двигателями, трансформаторами), ABB IISAC01 с изоляцией 250 В RMS и ЭМС-защитой класс 3 — идеальный выбор. Для лабораторных условий (низкие помехи) стандартная конфигурация подходит без дополнительных защит.
- Проверьте количество каналов: ABB IISAC01 имеет 4 канала — для систем с >4 датчиками подключите несколько модулей через DIN-рейк. Это экономичнее, чем покупка модуля с 8 каналами, если не все каналы будут использоваться.
Меры предосторожности
- Монтаж: Монтируйте ABB IISAC01 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB IISAC01]):
- Используйте экранированные кабели для подключения слабых сигналов (тип CAT5 SF/UTP, длина не более 50 м) — заземлите экран на шкафу управления, чтобы снизить помех.
- Размещайте модуль минимум 1 м от высоковольтных компонентов (>1 кВ) и источников вибраций (двигатели) — избегайте искажений слабых сигналов и механических повреждений.
- Соблюдайте полярность подключения входных/выходных цепей (маркировка «+», «-» на корпусе) — неправильное подключение может повредить модуль или датчик.
- Тестирование:
- После монтажа калибруйте модуль с использованием эталонного генератора слабых сигналов (например, 10 мВ) — убедитесь, что выходной сигнал соответствует расчетному (10 мВ × 100× = 1 В → 12 мА для 4–20 мА режима), с отклонением ≤±0,05% FS.
- Имитируйте помеху (например, подключите кабель к силовой цепи 220 В AC) — проверьте, что выходной сигнал ABB IISAC01 не искажается (отклонение ≤±0,1%), подтверждая эффективность изоляции.
- Обслуживание:
- Проводите полугодовое обслуживание: очищайте контакты модуля от пыли с помощью сухой щетки, проверяйте состояние кабелей (отсутствие трещин, ослабленных соединений).
- Не эксплуатируйте модуль за пределами температурного диапазона (-20…+60 °C) — перегрев или переохлаждение снизит точность усиления и сократит срок службы.
