Описание

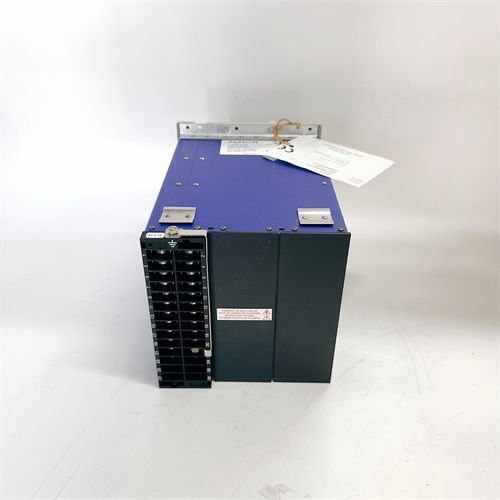

ABB INSUMMCU2 MCU2A02V24— это промышленный модуль питания с функцией мониторинга от компании ABB, разработанный для стабильного электроснабжения компонентов автоматизированных систем (ПЛК, сенсоры, коммуникационные модули) и реального времени контроля параметров питания. ABB INSUMMCU2 MCU2A02V24 сочетает в себе высокую эффективность энергопередачи и расширенные диагностические возможности, что делает его критическим элементом в системах, где надежность питания и своевременное выявление проблем с электроснабжением напрямую влияет на безопасность и непрерывность производства.
Описание продукта
ABB INSUMMCU2 MCU2A02V24 представляет собой одноканальный модуль питания с выходным напряжением 24 В ПЭ и номинальной выходной мощностью 48 Вт (максимальный выходной ток 2 А). Благодаря высокой эффективности (до 92% в диапазоне частичной нагрузки 30–70%) ABB INSUMMCU2 MCU2A02V24 минимизирует тепловыделение, что позволяет устанавливать его в плотно заполненные промышленные шкафы без дополнительного охлаждения — актуально для систем с ограниченным пространством (например, компактные контроллерные панели на производственных линиях).
Основной отличительной чертой ABB INSUMMCU2 MCU2A02V24 является встроенная система мониторинга: модуль собирает данные о входном напряжении, выходном напряжении, выходном токе и температуре корпуса, передавая их через интерфейс Modbus RTU (RS-485) в ПЛК или систему SCADA. Это позволяет операторам отслеживать параметры питания в реальном времени — например, при падении входного напряжения ниже критического порога (18 В) система автоматически отправляет алерт, а при перегреве модуля (температура >75 °C) запускает процедуры защиты.
ABB INSUMMCU2 MCU2A02V24 оснащен комплексными защитными функциями: защита от короткого замыкания на выходе (с автоматическим восстановлением после устранения неисправности), перегрузки (ограничение тока до 2.5 А), перепадов входного напряжения (диапазон входа 100–240 В АТ, 50/60 Гц) и перегрева (отключение при температуре >85 °C). Светодиодные индикаторы на корпусе сигнализируют о состоянии модуля: зеленый свет — нормальная работа, желтый — частичная защита (например, перегрузка), красный — критическая авария (например, короткое замыкание).
Модуль поддерживает функцию «hot-swap» (горячая замена) в совместимых шасси ABB (например, шасси для систем AC500), что позволяет заменить ABB INSUMMCU2 MCU2A02V24 без отключения всей системы питания — сокращая время простоя при техническом обслуживании. Корпус модуля имеет класс защиты IP20 и предназначен для монтажа на рельс DIN (ширина 1 модуль = 17.5 мм), а рабочий температурный диапазон -25…70 °C обеспечивает стабильную работу в суровых промышленных условиях (например, в металлургических цехах с высокой температурой или в холодильных камерах пищевых заводов).
При использовании нескольких модулей ABB INSUMMCU2 MCU2A02V24 в параллельном соединении можно увеличить общую выходную мощность (например, два модуля обеспечивают 4 А / 96 Вт) — это удобно для масштабирования систем при добавлении новых устройств (например, дополнительных сенсоров или приводов). Также модуль совместим с батарейными модулями ABB BMU100: при отключении основного электроснабжения автоматически переключается на батарейное питание, поддерживая работу критических компонентов в течение 30–60 минут (в зависимости от емкости батарей).
Параметры продукта
- Тип устройства: промышленный модуль питания с мониторингом
- Входное напряжение: 100–240 В АТ (50/60 Гц), широкий диапазон
- Выходное напряжение: 24 В ПЭ ±2% (настраиваемо 22–26 В ПЭ)
- Номинальная выходная мощность: 48 Вт
- Максимальный выходной ток: 2 А (кратковременно до 2.5 А при перегрузке)
- Эффективность: до 92% (при нагрузке 30–70%)
- Интерфейс мониторинга: Modbus RTU (RS-485), скорость 9600–115200 бод
- Мониторяемые параметры: входное напряжение, выходное напряжение, выходной ток, температура корпуса
- Защитные функции: короткое замыкание (автоматическое восстановление), перегрузка, перепады входного напряжения, перегрев
- Сигнальные индикаторы: 3 светодиода (работа, предупреждение, авария)
- Поддержка hot-swap: да (в шасси ABB AC500)
- Тип монтажа: на рельс DIN (ширина 1 модуль = 17.5 мм)
- Габариты: 110 × 17.5 × 125 мм (высота × ширина × глубина)
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -25…70 °C
- Влажность: 5…95% неконденсирующаяся
- Совместимость: ПЛК ABB AC500, коммуникационные модули ABB CI535V30, сенсоры, панели HMI, батарейные модули ABB BMU100.
Преимущества и особенности
- Высокая эффективность: До 92% эффективности снижает тепловыделение и энергопотребление, что экономит ресурсы и упрощает монтаж в плотных шкафах.
- Режим мониторинга в реальном времени: Передача параметров питания через Modbus RTU позволяет своевременно выявлять проблемы (например, падение напряжения) и предотвращать остановку системы.
- Надежные защитные функции: Автоматическая защита от короткого замыкания, перегрузки и перегрева защищает как модуль, так и подключенное оборудование от повреждения.
- Возможность параллельного соединения: Несколько модулей ABB INSUMMCU2 MCU2A02V24 в параллели увеличивают общую мощность, обеспечивая масштабируемость системы.
- Горячая замена: Поддержка hot-swap сокращает время обслуживания, критично для непрерывных производств.
Примеры применения в отраслях
- Химическая промышленность — Реакторные установки: ABB INSUMMCU2 MCU2A02V24 питает контроллеры температуры и давления в реакторах, передавая данные о выходном токе в ПЛК. Если ток превышает норму (например, из-за неисправности сенсора), ПЛК запускает аварийную остановку, предотвращая перегрев реактора.
- Логистика — Автоматизированные склады: Модуль питает датчики положения тележек и коммуникационные модули Profinet. Мониторинг входного напряжения позволяет выявлять перепады в сети склада, а функция параллельного соединения двух ABB INSUMMCU2 MCU2A02V24 обеспечивает достаточную мощность для расширенных систем с 50+ сенсорами.
- Пищевая промышленность — Холодильные камеры: ABB INSUMMCU2 MCU2A02V24 работает в температурном диапазоне -25…10 °C, питая контроллеры температуры и датчики уровня продуктов. Высокая эффективность модуля минимизирует тепловыделение, не увеличивая нагрузку на холодильную систему.
- Энергетика — Подстанции распределения: Модуль питает системы мониторинга напряжения и защиты кабелей, а интерфейс Modbus RTU передает данные в центральную SCADA. При отключении основного электроснабжения совместимый батарейный модуль ABB BMU100 поддерживает работу ABB INSUMMCU2 MCU2A02V24 в течение 45 минут, позволяя операторам принять меры по восстановлению питания.
Сравнение с конкурентами
| Параметр сравнения | ABB INSUMMCU2 MCU2A02V24 | Сименс SITOP PSU100C (24 В/2 А) | Phoenix Contact QUINT-PS/1AC/24DC/2 (24 В/2 А) |
|---|---|---|---|
| Эффективность | До 92% | До 88% | До 90% |
| Интерфейс мониторинга | Modbus RTU (RS-485) | Нет (только индикаторы) | Modbus RTU (опционально, дополнительный модуль) |
| Поддержка hot-swap | Да | Нет | Да |
| Защита от короткого замыкания | Автоматическое восстановление | Ручное восстановление | Автоматическое восстановление |
| Преимущество | Встроенное мониторинга, высокая эффективность | Надежность, широкая база пользователей | Опциональная коммуникация, компактность |
ABB INSUMMCU2 MCU2A02V24 выделяется встроенным интерфейсом мониторинга Modbus RTU и более высокой эффективностью по сравнению с аналогами, что делает его предпочтительным для систем, где требуется контроль параметров питания в реальном времени. В отличие от Phoenix Contact QUINT-PS, он не требует дополнительных модулей для коммуникации, что снижает общую стоимость системы.
Рекомендации по выбору
ABB INSUMMCU2 MCU2A02V24 рекомендуется для:
- Систем с требованиями к мониторингу параметров питания (например, химические реакторы, энергетические объекты);
- Компактных шкафов, где важно минимизировать тепловыделение (до 92% эффективность);
- Производств с непрерывным циклом, где нужна горячая замена модуля (без остановки системы).
Если мониторинг не требуется (например, простые сенсорные сети), можно выбрать более экономичный модуль Siemens SITOP PSU100C. Для систем с нуждами в расширенной коммуникацией (Profinet) — рассмотреть модель Phoenix Contact QUINT-PS с дополнительным модулем Profinet. Если требуется большая мощность (например, 4 А / 96 Вт) — использовать два ABB INSUMMCU2 MCU2A02V24 в параллельном соединении.
Меры предосторожности
- Перед подключением ABB INSUMMCU2 MCU2A02V24 убедиться, что входное напряжение соответствует диапазону 100–240 В АТ — подача несуществующего напряжения (например, 380 В) приведет к выходу модуля из строя.
- При параллельном соединении нескольких модулей использовать только одинаковые модели ABB INSUMMCU2 MCU2A02V24 с одинаковой прошивкой — разница в параметрах может привести к неравномерному распределению тока и перегрузке отдельных модулей.
- Регулярно проверять данные мониторинга (через SCADA или ПЛК) — увеличение температуры корпуса или нестабильность выходного напряжения могут сигнализировать о приближающейся неисправности.
- При замене модуля через hot-swap сначала отключить его из системы мониторинга (через ПО), затем извлечь физически — пропуск этапа может привести к ошибке в ПЛК и ложному алерту.
- Не эксплуатировать модуль за пределами температурного диапазона (-25…70 °C) — перегрев или переохлаждение снижают срок службы и надежность работы ABB INSUMMCU2 MCU2A02V24.
