Описание

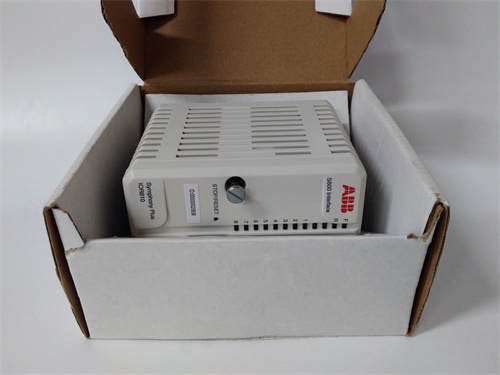

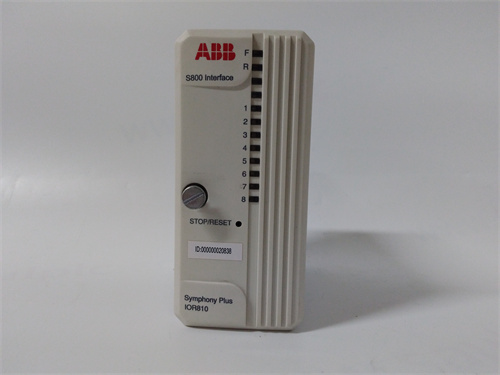

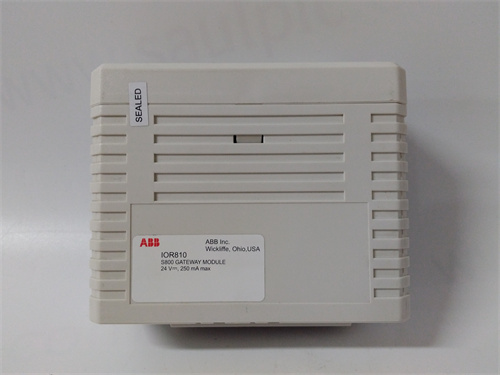

Общая характеристика продукта: ABB IOR810
Технические параметры ABB IOR810
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Комбинированный модуль I/O (цифровые входы/выходы), серии ABB AC 800M I/O |
| Цифровые входы | • Количество: 8 каналов
• Напряжение: 24 В DC (±10%) • Тип сигнала: Дифференциальный (с защитой от помех) • Уровни сигнала: ЛОЖЬ (0–5 В), ИСТИНА (18–24 В) • Время реакции: ≤1 мс |
| Цифровые выходы | • Количество: 8 каналов
• Напряжение: 24 В DC (±10%) • Максимальная мощность/канал: 2 А (48 Вт) • Тип выхода: Нормально разомкнутый (НО) • Защита от короткого замыкания: Автоматическое ограничение тока ≤2.5 А |
| Изоляция и защита | • Электрическая изоляция: 500 В АС (между группами входов/выходов, между модулем и шасси)
• Защита от электростатического разряда (ESD): ±15 кВ (контактный), ±8 кВ (воздушный) • Защита от перепадов напряжения: ±2 кВ (на входах/выходах, длительность 10 мкс) |
| Диагностика | • Функции: Мониторинг напряжения питания, детекция короткого замыкания на выходах, ошибки связи с контроллером
• Передача ошибок: Протокол Profinet IRT (через шасси AC 800M) • Индикаторы: LED-индикаторы для каждого канала (зеленый — активен, красный — ошибка), общий индикатор питания (зеленый) |
| Интеграция | • Совместимые контроллеры: ABB AC 800M (PM861, PM864, PM865)
• Поддерживаемое оборудование: Датчики положения, кнопки управления, реле, приводы конвейеров, лампы сигнализации • Программное обеспечение: ABB Control Builder M v5.1 и выше |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) • Класс защиты: IP20 (IEC 60529) |
| Конструктивные параметры | • Тип монтажа: В шасси ABB AC 800M (платное монтаж)
• Габариты (Ш×В×Г): 32 × 100 × 160 мм • Вес: ~0.2 кг • Питание: От шасси AC 800M (24 В DC ±20%), потребление ≤100 мА |
| Сертификации | CE, UL 508, CSA, RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2. |
Преимущества и особенности ABB IOR810
-
Универсальность комбинированного дизайна
Сочетание 8 цифровых входов и 8 выходов в одной модуле делает ABB IOR810 универсальным решением для большинства промышленных задач, где требуется как сбор данных, так и управление нагрузками. В отличие от использования отдельных модулей для входов (например, ABB DI810) и выходов (например, ABB DO810), ABB IOR810 снижает количество устройств в щите, оптимизирует расход электроэнергии и упрощает монтаж.
-
Высокая надежность и защита от повреждений
Отдельная изоляция групп входов/выходов (500 В АС) и защита от короткого замыкания (ток ≤2.5 А) предотвращают повреждение ABB IOR810 при неправильном подключении или сбое нагрузки. Высокий показатель MTBF (>100 000 часов) гарантирует долговечную работу в непрерывных промышленных циклах (например, 24/7 в цехах по производству химикатов), снижая частоту ремонтов и время простоя.
-
Простота конфигурации и интеграции с AC 800M
Конфигурация через Control Builder M и стандартная совместимость с шасси ABB AC 800M позволяют подключить ABB IOR810 без дополнительных драйверов или адаптеров. Инженеры могут быстро назначать функции каналов, настраивать диагностику и интегрировать модуль в существующие системы, что сокращает время запуска новой линии или модернизации старой.
-
Диагностика в реальном времени
Режим диагностики позволяет отслеживать состояние каждого канала (наличие сигнала, напряжение, наличие ошибок) в реальном времени — это помогает операторам быстро выявлять неисправности (например, обрыв кабеля к датчику или короткое замыкание на приводе) и устранять их до остановки производства.
Примеры применения ABB IOR810
-
Пищевая промышленность: Управление линиями упаковки
На заводе по производству соков ABB IOR810 управляет линией упаковкиPET-бутылок: 6 цифровых входов собирают сигналы от датчиков наличия бутылок (на конвейере, в заполнителе, на упаковочном станке), а 7 цифровых выходов управляют приводами конвейеров, клапанами подачи сока и лампами сигнализации. При отсутствии бутылок на конвейере (сигнал на входе 2) ABB IOR810 передает данные в контроллер AC 800M — контроллер останавливает привод конвейера (выход 3) и активирует лампу предупреждения (выход 8), предотвращая пустую упаковку.
-
Химическая промышленность: Сбор сигналов от клапанов
В химическом реакторе для синтеза лекарств ABB IOR810 собирает сигналы от 8 датчиков положения клапанов (открыт/закрыт) через цифровые входы и управляет 4 реле для блокировки несанкционированного открытия клапанов через цифровые выходы. При обнаружении неожиданного открытия клапана (сигнал на входе 5) ABB IOR810 сигнализирует контроллеру — контроллер активирует реле блокировки (выход 2) и останавливает подачу реагентов, предотвращая нарушение технологии синтеза.
-
Металлургия: Контроль конвейеров и шлюзов
В цехе горячей прокатки стали ABB IOR810 управляет 5 конвейерами для транспортировки слитков и 3 шлюзами для разделения потоков. Цифровые входы собирают сигналы от датчиков температуры (для подтверждения готовности слитков), а цифровые выходы включают/отключают приводы конвейеров и шлюзов. При достижении нужной температуры (сигнал на входе 4) ABB IOR810 запускает конвейер (выход 1) и открывает шлюз (выход 6), обеспечивая плавную подачу слитков на прокатку.
Сравнение с конкурентами
| Параметр | ABB IOR810 | Siemens ET 200SP | Rockwell Allen-Bradley 1794-OB8EI |
|---|---|---|---|
| Количество входов/выходов | 8 цифровых входов, 8 цифровых выходов | 8 цифровых входов, 8 цифровых выходов | 8 цифровых выходов (только выходы, требует отдельного модуля для входов) |
| Максимальная мощность/выход | 2 А (48 Вт) | 2 А (48 Вт) | 1 А (24 Вт) |
| Изоляция | 500 В АС (групповая) | 250 В АС (групповая) | 500 В АС (групповая) |
| Совместимость | ABB AC 800M | Siemens S7-1200/1500 | Rockwell ControlLogix |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB IOR810 если:
- У вас есть контроллер ABB AC 800M и нуждаетесь в комбинации 8 цифровых входов и 8 выходов для сбора данных и управления нагрузками.
- Требуется оптимизация пространства в щитах (отказ от отдельных модулей для входов и выходов).
- Важна защита от электромагнитных помех и коротких замыканий (например, в химических или металлургических цехах).
-
Эксплуатация:
- Не превышайте максимальную мощность на выходах (2 А/канал) — подключение нагрузок с большим током может привести к повреждению ABB IOR810.
- Регулярно проверяйте LED-индикаторы — красный свет на канале сигнализирует о неисправности (например, короткое замыкание, обрыв кабеля), которую нужно устранить немедленно.
- При замене датчиков или исполнительных механизмов переконфигурируйте соответствующие каналы в Control Builder M — это гарантирует совместимость нового оборудования с ABB IOR810.
