Описание

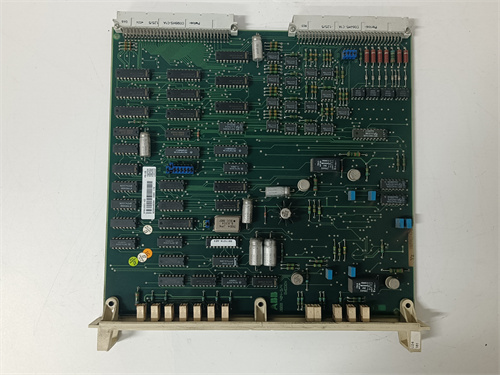

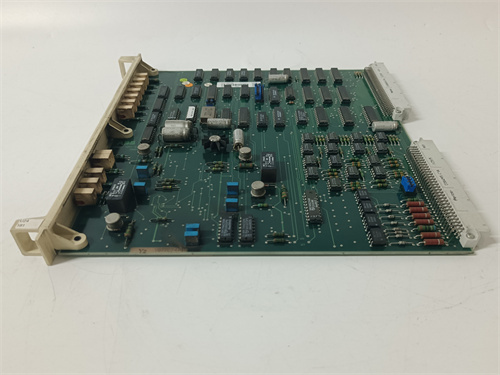

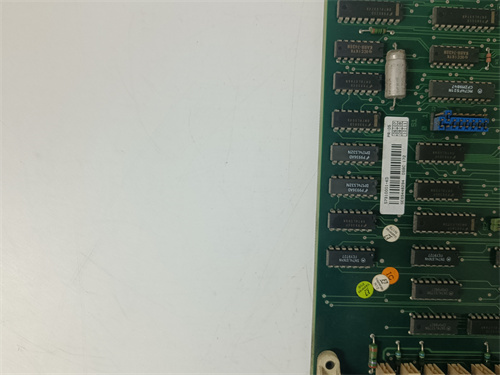

ABB KD2406PTBX (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль для систем автоматизации ABB, предназначенный для точного измерения и преобразования аналоговых сигналов от сенсоров (температуры, давления, уровня, тока) в цифровой формат для контроллеров. ABB KD2406PTBX относится к серии компонентов ABB Advant OCS, специализирующейся на высокой точности измерений, устойчивости к промышленным помехам и соответствию стандартам IEC 61131-3, IEC 61000-6-2. Он идеально подходит для применения в нефтегазовых установках (контроль давления в трубопроводах), химических заводах (измерение концентрации реагентов) и энергетических объектах (мониторинг температуры теплоносителей в системах охлаждения), где точность аналоговых данных критична для стабильности процессов.
Описание продукта
ABB KD2406PTBX представляет собой модуль с 6 универсальными аналоговыми входами, поддерживающими различные типы сигналов: токовые (4–20 мА), напряжные (0–10 В DC) и сигналы от термопар (типы J, K, T) и резистивных датчиков температуры (RTD Pt100). Основная функция устройства — преобразовать аналоговые сигналы сенсоров в цифровые данные с высоким разрешением (16 бит) и передать их в контроллеры ABB (например, AC 800M, AC 700F) через внутреннюю шину модулей.
Благодаря высокой точности измерений (погрешность ±0.05% от полного диапазона) и низкому уровню шумов (≤10 µV) ABB KD2406PTBX обеспечивает стабильные данные даже в условиях сильных электромагнитных помех — например, в металлургическом заводе, где работа крупных двигателей создает электромагнитные поля. Дополнительным преимуществом является встроенная диагностика каждого канала: при неисправности сенсора (например, разрыв цепи Pt100) или превышении измеренного значения пределов диапазона ABB KD2406PTBX отправляет код ошибки в контроллер, упрощая локализацию проблемы.
Например, в нефтегазовой компрессорной станции ABB KD2406PTBX подключен к 4 датчикам давления (4–20 мА) и 2 термопарам типу K (измеряют температуру компрессора). Модуль преобразует сигнал давления в диапазоне 0–100 бар и температуру 0–500 °C в цифровые данные, которые передаются в контроллер AC 800M. При превышении давления до 90 бар (сигнал 18.4 мА) ABB KD2406PTBX быстро передает этот параметр, и контроллер снижает нагрузку на компрессор. Если термопара №2 разорвется, модуль отправляет ошибку «разрыв цепи» в контроллер, который активирует аварийный сигнал, предотвращая перегрев.
Основной достоинством ABB KD2406PTBX является универсальность и интеграция с системами ABB:
- Гибкая конфигурация: Каждый из 6 каналов можно индивидуально настроить под тип сигнала (ток/напряжение/термопара/RTD) через программное обеспечение ABB Control Builder M, без необходимости замены аппаратуры.
- Совместимость с шиной модулей: ABB KD2406PTBX легко встраивается в систему модулей ABB Advant OCS, подключаясь к контроллерам через стандартную шину, что упрощает расширение системы при необходимости добавления новых сенсоров.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый входной модуль |
| Маркировка | KD2406PTBX |
| Количество каналов | 6 универсальных аналоговых входов |
| Поддерживаемые сигналы | – Токовые: 4–20 мА (пассивные/активные)
– Напряжные: 0–10 В DC, ±5 В DC – Термопары: J (-210…1200 °C), K (-270…1372 °C), T (-270…400 °C) – RTD: Pt100 (-200…850 °C) |
| Точность измерения | ±0.05% от полного диапазона (для ток/напряжение), ±0.1% (для термопар/RTD) |
| Разрешение | 16 бит |
| Время преобразования | ≤10 мс (на канал) |
| Защита каналов | – От переvoltaжа: до 30 В DC
– От короткого замыкания: ток ограничен до 50 мА – От электромагнитных помех: IEC 61000-6-2 |
| Интерфейс с контроллером | Внутренняя шина ABB Advant OCS |
| Питание | 24 В DC ±10% (потребляемый ток: ≤60 мА) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -10…+60 °C (работа); -25…+70 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 100 × 120 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– SCADA-системы: ABB System 800xA – Программное обеспечение: ABB Control Builder M – Сенсоры: Датчики давления (4–20 мА), термопары K/J, RTD Pt100 |
| Срок службы | ≥10 лет |
Преимущества и особенности
- Универсальность каналов: Возможность настройки каждого из 6 каналов под разные типы сигналов (ток, напряжение, термопары, RTD) делает ABB KD2406PTBX гибким решением для разнообразных сенсоров в одной системе.
- Высокая точность: Погрешность ±0.05% и разрешение 16 бит гарантируют точные измерения, критические для процессов с строгими требованиями (например, регулировка концентрации реагентов в химии).
- Защита от помех и повреждений: Защита от переvoltaжа, короткого замыкания и электромагнитных помех увеличивает надежность работы в тяжелых промышленных условиях.
- Детальная диагностика: Индивидуальная диагностика каждого канала позволяет быстро выявлять неисправности сенсоров или проводки, сокращая время простоя.
- Интеграция с ABB системами: Легкое подключение к контроллерам AC 800M/AC 700F и совместимость с SCADA System 800xA упрощает внедрение и настройку.
Примеры применения в отраслях
-
Нефтегазовая сфера — Компрессорная станция:
ABB KD2406PTBX измеряет параметры 4 компрессоров: 2 канала подключены к датчикам давления (4–20 мА, 0–100 бар), 2 — к термопарам K (температура масла, 0–200 °C), 2 — к датчикам уровня масла (0–10 В DC). При превышении давления до 95 бар или температуры до 190 °C модуль передает данные в контроллер AC 800M, который снижает нагрузку на компрессор, предотвращая аварию.
-
Химическая промышленность — Реакторная установка:
ABB KD2406PTBX контролирует процесс смешивания реагентов: 3 канала подключены к датчикам pH (4–20 мА), 2 — к термопарам J (температура реакции, 0–150 °C), 1 — к датчику уровня (0–10 В DC). При отклонении pH за пределы 6–8 модуль сигнализирует контроллеру, который корректирует подачу реагентов, сохраняя качество продукции.
-
Энергетика — Система охлаждения турбины:
ABB KD2406PTBX собирает данные о температуре теплоносителя в 6 точках системы охлаждения: 4 канала с RTD Pt100 (0–100 °C) и 2 с токовыми датчиками расхода (4–20 мА). При повышении температуры в точке №3 до 85 °C модуль передает сигнал в контроллер, который увеличивает скорость вентиляторов, предотвращая перегрев турбины.
Сравнение с конкурентами
| Параметр сравнения | ABB KD2406PTBX | Siemens SIMATIC ET 200SP (AI 8xU/I/RTD/TC) | Schneider Electric Modicon TM3 AI 6 |
|---|---|---|---|
| Количество каналов | 6 | 8 | 6 |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термопары, RTD | 4–20 мА, 0–10 В, термопары, RTD | 4–20 мА, 0–10 В, RTD (термопары опционально) |
| Точность | ±0.05% (ток/напряжение) | ±0.1% (ток/напряжение) | ±0.15% (ток/напряжение) |
| Время преобразования | ≤10 мс | ≤20 мс | ≤15 мс |
| Защита от помех | IEC 61000-6-2 | IEC 61000-6-2 | Базовая |
| Преимущество | Высокая точность + универсальность | Больше каналов + Siemens совместимость | Низкая стоимость |
ABB KD2406PTBX выделяется более высокой точностью измерений и быстрым временем преобразования, что делает его предпочтительным для систем с высокими требованиями к данным. В отличие от Schneider TM3 AI 6, он поддерживает термопары стандартно, а по сравнению с Siemens ET 200SP предлагает лучшую интеграцию с ABB контроллерами.
Рекомендации по выбору
ABB KD2406PTBX рекомендуется для:
- Системы с разнообразными сенсорами: Объекты, где нужно подключить токовые, напряжные датчики, термопары и RTD — универсальные каналы упрощают конфигурацию.
- Требования к высокой точности: Процессы, где точность измерений влияет на качество продукции (химия, фармацевтика) — ±0.05% погрешность гарантирует стабильность.
- Инфраструктура ABB: Заводы с контроллерами AC 800M/AC 700F или SCADA System 800xA — интеграция без дополнительных адаптеров.
- Промышленные условия с помехами: Объекты с сильными электромагнитными полями (металлургия, нефтегаз) — защита IEC 61000-6-2 обеспечивает стабильность.
Если используется Siemens инфраструктура (S7-1500 + ET 200SP) — рассмотрите SIMATIC ET 200SP. Для бюджетных проектов с базовыми требованиями — Schneider TM3 AI 6. При эксплуатации ABB KD2406PTBX регулярно калибруйте каналы (1 раз в 2 года), проверяйте соединения сенсоров и не превышайте пределы сигналов (например, ток >20 мА) — это поддерживает точность и срок службы.
