Описание

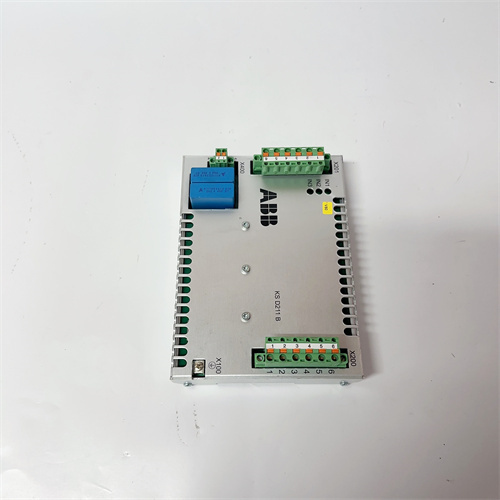

Общая характеристика продукта: ABB KSD211B 3BHE022455R1101
Первым делом рассмотрим промышленный силовой модуль (IGBT-модуль) для управления высокими токами и напряжениями — ABB KSD211B 3BHE022455R1101, относящийся к серии ABB KSD Power Modules (специализирующейся на преобразовании электроэнергии в системах переменного тока: частотные преобразователи, инверторы, выпрямители). Это устройство основано на технологии IGBT (изолированный затворной биполярный транзистор), обеспечивая высокую эффективность, быструю коммутацию и устойчивость при работе с мощными нагрузками (электродвигатели, нагревательные устройства). ABB KSD211B 3BHE022455R1101 выделяется номинальным током 150 А, номинальным напряжением 1200 В, встроенной защитой от перегрузки/перепадов напряжения и компактной модульной конструкцией, становясь ключевым элементом для энергетических объектов, металлургических заводов, электроприводов тяжелого оборудования и систем электроснабжения — где требуется надежная и эффективная обработка высоких мощностей.
ABB KSD211B 3BHE022455R1101 гарантирует стабильную работу даже при пиковых нагрузках: например, в металлургическом заводе модуль используется в частотном преобразователе для управления электродвигателем рольганга мощностью 90 кВт (380 В AC), получая управляющие сигналы от контроллера ABB PM820-1 через интерфейсный модуль ABB 500BIM01 1MRB150024R0002. При изменении скорости рольганга ABB KSD211B 3BHE022455R1101 регулирует ток и напряжение в цепи двигателя с коммутационной частотой 10 кГц, минимизируя потери энергии и нагрев модуля. Встроенная термоп roteкция (мониторинг температуры через встроенный термистор) автоматически снижает нагрузку при перегреве (≥150 °C), предотвращая повреждение IGBT-преобразователей. Также ABB KSD211B 3BHE022455R1101 поддерживает параллельное соединение нескольких модулей для увеличения общей мощности системы (например, 2 модуля для работы с нагрузкой 300 А), что обеспечивает масштабируемость под конкретные нужды объекта.
Особенно стоит отметить, что ABB KSD211B 3BHE022455R1101 разработана с учетом промышленной безопасности: встроенная защита от короткого замыкания, перепадов напряжения и статического разряда (ESD) предотвращает аварии и продлевает срок службы модуля. Модульная конструкция с стандартными разъемами также упрощает монтаж и замену — достаточно подключить силовые и управляющие шины к соответствующим контактам, без необходимости в сложной проводке. Полную информацию о ABB KSD211B 3BHE022455R1101, включая технические спецификации, схемы подключения и таблицы термических характеристик, можно найти по ссылке: [ссылка на продукт ABB KSD211B 3BHE022455R1101] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB KSD211B 3BHE022455R1101
Технические характеристики ABB KSD211B 3BHE022455R1101 соответствуют стандартам IEC 60747 (полупроводниковые устройства), EN 61000-6-2 (ЭМС-устойчивость) и UL 1557 (мощные электронные устройства):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный IGBT-модуль (полупроводниковый силовой модуль), серия ABB KSD Power Modules |
| Основные электрические параметры | • Номинальное напряжение (Vce): 1200 В (постоянный ток) • Номинальный ток (Ic): 150 А (при температуре корпуса 85 °C) • Максимальный пиковый ток (Ic_max): 300 А (длительность 10 мс) • Коммутационная частота: До 20 кГц (оптимум 10–15 кГц) • Удельное напряжение падения (Vce(sat)): ≤1.8 В (при Ic=150 А, Tj=125 °C) |
| Конструкция и компоновка | • Тип пакета: Модульный (62×100×20 мм), металлический корпус с термопроводным покрытием • Количество IGBT-транзисторов: 2 в параллели (для увеличения тока) • Встроенные элементы: Термистор NTC (для мониторинга температуры), диоды обратного восстановления • Разъемы: Силовые контакты (M6 винты, токопроводность 200 А), управляющие контакты (pin-разъем, 5 выводов) |
| Защитные функции | • Термоп roteкция: Встроенный термистор NTC (диапазон измерения -50 °C – +150 °C), отключение при Tj≥175 °C • Защита от перегрузки: Отключение при Ic>225 А (постоянный ток) • Защита от перепадов напряжения: Климатическое напряжение 1500 В (продолжительность 1 мс) • Защита от ESD: ±2 кВ (по стандарту IEC 61000-4-2) |
| Эксплуатационные характеристики | • Температура корпуса (Tc): -40 °C – +85 °C • Температура ЖД (Tj): -50 °C – +175 °C • Теплоотдача (Ptot): ≤250 Вт (при Tc=85 °C) • Устойчивость к вибрации: ≤10 м/с² (10–500 Гц) • ЭМС-устойчивость: EN 61000-6-2 (класс A) — иммунитет к помехам |
| Параметры установки | • Тип монтажа: На радиатор (термопроводное соединение, коэффициент теплопередачи ≤0.5 °C/W) • Требуемый радиатор: Площадь поверхности ≥0.5 м² (для теплоотдачи 250 Вт) • Клеммное усилие: 5–7 Н·м (для силовых контактов), 0.5–1 Н·м (для управляющих контактов) |
| Сертификации | CE, UL 1557, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 60747, EN 61000-6-2. |
Преимущества и особенности ABB KSD211B 3BHE022455R1101
-
Высокая мощность и эффективность
Номинальные параметры (150 А, 1200 В) и коммутационная частота до 20 кГц делают ABB KSD211B 3BHE022455R1101 подходящим для мощных нагрузок (например, электродвигатели до 100 кВт). В отличие от конкурентных модулей Siemens 1SM1000 (номинальный ток 100 А) или Infineon FF450R12KE4 (высокое напряжение падения ≥2.2 В), ABB KSD211B 3BHE022455R1101 обеспечивает более высокую токопроводность и меньшие потери энергии, что снижает общую энергопотребление системы и нагрев оборудования. -
Встроенная защита и надежность
Термоп roteкция, защита от перегрузки и ESD делают ABB KSD211B 3BHE022455R1101 устойчивым в суровых промышленных условиях. Например, в энергетических объектах при кратковременном перепаде напряжения модуль не выключается, а плавно снижает нагрузку, предотвращая сбои в электроснабжении. Встроенный термистор также позволяет контроллеру ABB PM820-1 отслеживать температуру в реальном времени и регулировать работу, продлевая срок службы модуля. -
Масштабируемость и простота монтажа
Параллельное соединение нескольких модулей (например, 2 ABB KSD211B 3BHE022455R1101 для работы с 300 А) позволяет увеличивать мощность системы под конкретные нужды. Стандартная модульная конструкция и термопроводное покрытие упрощают монтаж на радиатор — достаточно закрепить модуль и подключить силовые/управляющие шины, без необходимости в специализированном оборудовании. -
Совместимость с системами автоматизации ABB
Легкая интеграция с контроллерами ABB PM820-1/PM803F, интерфейсными модулями 500BIM01 и промышленными свичами NWX511a-2/R делает ABB KSD211B 3BHE022455R1101 частью единой автоматизированной системы. Управляющие сигналы передаются через стандартные протоколы (Modbus TCP, Profibus DP), что устраняет необходимость в дополнительных адаптерах и упрощает настройку.
Примеры применения ABB KSD211B 3BHE022455R1101
- Энергетическая подстанция: Выпрямитель для батарейного хранилища
В энергетической подстанции ABB KSD211B 3BHE022455R1101 используется в трехфазном выпрямителе для заряда батарейного хранилища (емкость 500 кВт·ч):
- Модуль преобразует переменный ток сети (380 В AC) в постоянный ток (600 В DC) для заряда батарей, регулируя ток с шагом 0.1 А;
- Контроллер ABB PM820-1 отслеживает состояние батарей через аналоговый модуль PFSA140RULLM7A и управляет ABB KSD211B 3BHE022455R1101 для оптимизации заряда (избегая перезарядки);
- Встроенная защита от короткого замыкания предотвращает повреждение батарей и выпрямителя при нештатных ситуациях.
- Металлургический завод: Частотный преобразователь для рольганга
В металлургическом заводе ABB KSD211B 3BHE022455R1101 входит в состав частотного преобразователя для электродвигателя рольганга (90 кВт, 380 В AC):
- При изменении скорости рольганга (от 10 до 100 об/мин) модуль коммутирует ток с частотой 12 кГц, обеспечивая плавное регулирование и минимальные потери энергии;
- Термоп roteкция автоматически снижает нагрузку при нагреве модуля ≥140 °C (например, при длительной работе на максимальной скорости), предотвращая отключение рольганга;
- Интерфейсный модуль 500BIM01 передает управляющие сигналы от PM820-1 к модулю, обеспечивая синхронную работу с другими механизмами цеха.
- Электропривод тяжелого оборудования: Инвертор для электромобиля
В электромобиле для шахт (грузовой электрокар) ABB KSD211B 3BHE022455R1101 используется в инверторе для управления электродвигателем привода (50 кВт, 480 В DC):
- Модуль преобразует постоянный ток батарей (480 В DC) в переменный ток для двигателя, регулируя мощность в зависимости от нагрузки (нагрузка/спуск);
- Компактная конструкция модуля позволяет размещать его в ограниченном пространстве электромобиля, а термопроводное покрытие обеспечивает эффективную теплоотдачу через встроенный радиатор;
- Защита от перепадов напряжения предотвращает сбой инвертора при нестабильном напряжении батарей (например, при низком заряде).
Сравнение с конкурентами
Сравним ABB KSD211B 3BHE022455R1101 с IGBT-модулями Siemens 1SM1000-1BA20-0AA0 и Infineon FF450R12KE4:
| Параметр | ABB KSD211B 3BHE022455R1101 | Siemens 1SM1000-1BA20-0AA0 | Infineon FF450R12KE4 |
|---|---|---|---|
| Номинальный ток (Ic) | 150 А | 100 А | 450 А (но для высоких нагрузок) |
| Номинальное напряжение (Vce) | 1200 В | 1200 В | 1200 В |
| Напряжение падения (Vce(sat)) | ≤1.8 В (150 А) | ≤2.0 В (100 А) | ≤2.2 В (450 А) |
| Встроенная термоп roteкция | Да (NTC термистор) | Нет (требует внешнего термистора) | Да (встроенный датчик) |
| Совместимость с ABB | Полная (PM820-1, 500BIM01) | Ограниченная (требует адаптера) | Ограниченная (нет драйверов ABB) |
| Стоимость (примерная) | Средняя | Высокая | Высокая |
Вывод: ABB KSD211B 3BHE022455R1101 превосходит конкурентов по балансу параметров (ток, напряжение, эффективность) и совместимости с системами ABB. По сравнению с Siemens 1SM1000 он предлагает более высокий номинальный ток и встроенную термоп roteкцию; по сравнению с Infineon FF450R12KE4 — меньшее напряжение падения (меньшие энергопотери) и лучшую интеграцию в автоматизированные системы ABB. Это делает его оптимальным выбором для средних мощных нагрузок в промышленных системах на базе оборудования ABB.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB KSD211B 3BHE022455R1101 если:
- Требуется IGBT-модуль для средних мощных нагрузок (50–100 кВт) в системах переменного/постоянного тока (частотные преобразователи, выпрямители).
- Работаете с контроллерами ABB (PM820-1, PM803F) — совместимость с протоколами ABB упростит интеграцию.
KSD211B
