Описание

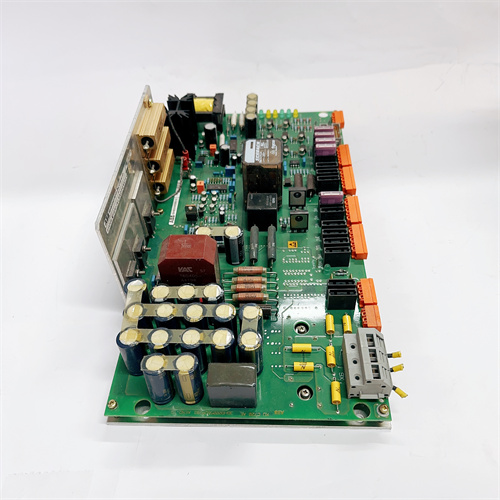

ABB KUC720AE01 (ссылка на продукт: [вставьте ссылку]) — это промышленный контроллер безопасности от компании ABB, специализирующийся на обеспечении функциональной безопасности в критических производственных процессах. ABB KUC720AE01 относится к категории контроллеров SIL 3 (Safety Integrity Level 3) по стандарту IEC 61508, что подтверждает его способность предотвращать аварийные ситуации с высокой надежностью — критично для объектов, где отказ оборудования может привести к опасным последствиям (травмам персонала, разрушению имущества или экологическим катастрофам), например, в нефтегазовых комплексах, химических заводах, плавильных печах и системах управления давлением.
Описание продукта
ABB KUC720AE01 имеет модульную архитектуру, поддерживающую подключение до 16 дополнительных модулей I/O (аналоговых, дискретных, коммуникационных), что позволяет адаптировать контроллер под конкретные задачи безопасности. Например, в химическом реакторе ABB KUC720AE01 может быть оснащен 4 модулями дискретных входов (для подключения сигналов аварийных кнопок и датчиков положения клапанов), 2 модулями аналоговых входов (для мониторинга давления и температуры в реакторе) и 1 коммуникационным модулем (для связи с основным DCS ABB 800xA). При превышении критических значений (например, давления >10 МПа) контроллер автоматически отправляет команды на исполнительные устройства (закрыть клапан подачи реактивов, открыть клапан сброса давления), предотвращая разрыв реактора.
Основной достоинством ABB KUC720AE01 — высокая надежность, обеспечиваемая избыточностью (redundancy) критических компонентов: контроллер поддерживает двойную конфигурацию (2 основные платы процессора), где каждый процессор независимо обрабатывает данные и сравнивает результаты. При отказу одного процессора второй автоматически принимает контроль без перерыва в работе — время переключения <100 мс, что не влияет на стабильность защитных функций. Также предусмотрена redundant подача питания (2 независимых источника 24 В ПЭ) и redundant коммуникация с DCS, что устраняет одиночные точки отказа.
ABB KUC720AE01 оснащен комплексными функциями безопасности и диагностики:
- Мониторинг самодиагностики: Контроллер периодически проверяет состояние своих компонентов (процессоры, память, модули I/O) и подключенных устройств — при выявлении неисправности (например, отказ датчика температуры) он отправляет сигнал об ошибке в DCS и активирует локальную индикацию (красный светодиод), предупреждая операторов.
- Защита от несанкционированного доступа: Для изменения параметров безопасности (критические пороги, логика работы) требуется авторизация через пароль или ключ USB, а все изменения логируются в внутренней памяти контроллера (хранение истории ≥1000 событий) — это позволяет отслеживать несанкционированные вмешательства и проводить расследование в случае инцидентов.
- Галваническая изоляция: Все модули I/O имеют galvanic изоляцию 2500 В от шкафа контроллера и между собой, что защищает сигналы безопасности от электромагнитных помех (например, от мощных электродвигателей или бликов молний) и перетоков тока.
Для программирования ABB KUC720AE01 используется специализированное программное обеспечение ABB Safety Builder, поддерживающее стандарты язык программирования безопасности IEC 61131-3 (функциональные блоки, структурный текст). Это позволяет инженерам создавать логику защитных функций (например, «заземление оборудования при превышении напряжения») с учетом требований SIL 3, а также проводить тестирование и сертификацию системы без остановки производства.
Параметры продукта
- Тип устройства: контроллер безопасности функциональной безопасности
- Уровень безопасности: SIL 3 (по IEC 61508), PL e (по EN ISO 13849-1)
- Архитектура: Модульная, поддерживает до 16 модулей I/O
- Процессор: Двойной процессор ARM Cortex-A9 (редundant конфигурация)
- Память: 1 ГБ RAM, 8 ГБ флеш-память (хранение истории событий ≥1000 записей)
- Поддерживаемые модули I/O:
- Дискретные входы: до 256 каналов (24 В ПЭ, нормально разомкнутые/закрытые)
- Дискретные выходы: до 128 каналов (релейные, MOSFET)
- Аналоговые входы: до 64 канала (4…20 мА, 0…10 В)
- Коммуникационные модули: Ethernet (Modbus TCP), PROFIBUS DP, OPC UA
- Коммуникация: Redundant Ethernet (10/100 Mbit/s), redundant PROFIBUS DP
- Питание: Redundant 24 В ПЭ (18–30 В ПЭ), ток потребления ≤500 мА (без модулей I/O)
- Класс защиты: IP20 (для монтажа в закрытые шкафы)
- Температурный диапазон эксплуатации: 0…60 °C
- Влажность: 5…95% (неконденсирующаяся)
- Программное обеспечение: ABB Safety Builder (совместимо с Windows 10/11)
Преимущества и особенности
- Высокий уровень безопасности: SIL 3/PL e гарантирует надежность в критических процессах, где отказ может привести к опасным последствиям.
- Redundant конфигурация: Двойной процессор, redundant питание и коммуникация устраняют одиночные точки отказа.
- Модульная архитектура: Поддержка до 16 модулей I/O позволяет адаптировать контроллер под различные сценарии безопасности.
- Детальная диагностика и логирование: Мониторинг самодиагностики и хранение истории событий упрощают расследование инцидентов и обслуживание.
- Совместимость с ABB системами: Глубокая интеграция с DCS ABB 800xA и программой Safety Builder упрощает внедрение и программирование.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Нефтеперекачивающие станции:
ABB KUC720AE01 установлен в станции перекачивания нефти, где контролирует безопасность трубопровода и насосов. Контроллер подключен к датчикам давления в трубке (аналоговые входы) и аварийным клапановым приводам (дискретные выходы). При превышении давления >8 МПа (критический уровень) ABB KUC720AE01 автоматически закрывает клапан подачи нефти и останавливает насосы, предотвращая разрыв трубопровода. Redundant коммуникация с DCS 800xA гарантирует, что операторы получают сигнал об аварии даже при отказе одного канала связи. -
Химическая промышленность — Реакторные установки:
Модуль управляет безопасностью реактора для производства токсичных химикатов. ABB KUC720AE01 мониторит температуру (термопары, аналоговые входы), уровень реактивов (датчики уровня, дискретные входы) и состояние аварийного сброса (клапан, дискретные выходы). При выходе температуры за диапазон 120±5 °C контроллер активирует систему охлаждения и, при необходимости, открывает клапан сброса в безопасное резервуар — логика работы сертифицирована в соответствии с SIL 3, что исключает ложные срабатывания. -
Металлургия — Плавильные печи:
ABB KUC720AE01 обеспечивает безопасность электродной печи для выплавки стали. Контроллер подключен к датчикам положения электродов (дискретные входы) и системой защиты от короткого замыкания (аналоговые входы). При столкновении электрода с стенкой печи ABB KUC720AE01 немедленно отключает подачу электроэнергии на электроды, предотвращая повреждение печи и опасные выбросы расплавленной стали. Также контроллер мониторит состояние защитного ограждения печи — при открытии двери в процессе выплавки он останавливает работу, защищая персонал от высоких температур. -
Энергетика — Тепловые электростанции (ТЭС):
Модуль контролирует безопасность котлов ТЭС, где мониторит уровень воды (датчики уровня, аналоговые входы), давление пара (датчики давления, аналоговые входы) и состояние дымоходов (датчики газа, дискретные входы). При падении уровня воды ниже критического ABB KUC720AE01 закрывает клапан подачи топлива и активирует аварийный сигнал в DCS — redundant процессоры гарантируют, что команда выполняется даже при отказе одного компонента контроллера.
Сравнение с конкурентами
| Параметр сравнения | ABB KUC720AE01 | Siemens S7-1500F (SIL 3) | Rockwell Allen-Bradley GuardLogix 5580 (SIL 3) |
|---|---|---|---|
| Уровень безопасности | SIL 3, PL e | SIL 3, PL e | SIL 3, PL e |
| Redundant конфигурация | Двойной процессор, питание, коммуникация | Двойной процессор (по запросу), питание | Двойной процессор, питание, коммуникация |
| Максимальное модули I/O | 16 | 8 | 20 |
| Поддерживаемые протоколы | Ethernet, PROFIBUS DP, OPC UA | PROFINET, Ethernet, OPC UA | Ethernet/IP, PROFINET, OPC UA |
| Программное обеспечение | ABB Safety Builder | Siemens TIA Portal (Safety Advanced) | Rockwell Studio 5000 Logix Designer |
| Преимущество | Интеграция с ABB 800xA + полная redundancy | Широкая популярность + совместимость с Siemens 生态系统 | Большой выбор модулей I/O + облачная интеграция |
ABB KUC720AE01 выделяется полной redundant конфигурацией (процессоры, питание, коммуникация) и глубокой интеграцией с DCS ABB 800xA, что делает его предпочтительным для существующих систем ABB. В отличие от Siemens S7-1500F, он поддерживает больше модулей I/O (16 вместо 8) и не требует дополнительных лицензий для активации redundant функций, что снижает общую стоимость проекта.
Рекомендации по выбору
ABB KUC720AE01 рекомендуется для:
- Критических процессов с требованиями SIL 3/PL e: Нефтегаз, химия, металлургия — где отказ оборудования может привести к опасным последствиям.
- Систем ABB 800xA: Для максимальной совместимости и автоматической интеграции с основным DCS — упрощает обмен данными и синхронизацию защитных функций.
- Проекты с нуждами в redundancy: Если требуется устранить одиночные точки отказа (например, в непрерывных производствах), полная redundant конфигурация контроллера решает эту задачу.
- Индустриальные объекты с расширенными потребностями в I/O: Поддержка до 16 модулей I/O позволяет подключить большое количество сенсоров и исполнительных устройств, без необходимости дополнительных контроллеров.
Если используется основное DCS другого производителя (Siemens PCS 7, Rockwell FactoryTalk), следует выбирать контроллеры безопасности соответствующих брендов — они имеют лучшую интеграцию с собственными системами. Для небольших проектов с низкими требованиями к I/O (≤8 модулей) можно рассмотреть более компактные модели ABB (например, ABB KUC710AE01).
Меры предосторожности
- Проверка соответствия SIL: Перед внедрением убедитесь, что логика защитных функций соответствует требованиям SIL 3 — используйте только сертифицированное программное обеспечение ABB Safety Builder и проводите независимую аудит.
- Регулярная диагностика: Ежемесячно проверяйте состояние redundant компонентов (процессоры, питание) через интерфейс DCS — выявление неисправностей в ранней стадии предотвращает отказ контроллера в критический момент.
- Защита от несанкционированного доступа: Ограничьте права на изменение параметров ABB KUC720AE01 (используйте роли пользователей в Safety Builder) и регулярно обновляйте пароли — это предотвращает случайные или намеренные изменения логики безопасности.
- Тестирование срабатывания: Раз в год проводите тестирование защитных функций (например, искусственно превышайте давление для проверки срабатывания клапана сброса) — убедитесь, что контроллер выполняет команды в установленном времени (<100 мс).
- Обновление прошивки: Периодически обновляйте прошивку контроллера и модулей I/O через ABB Safety Builder — актуальные версии исправляют уязвимости безопасности и улучшают совместимость с новыми устройствами.
