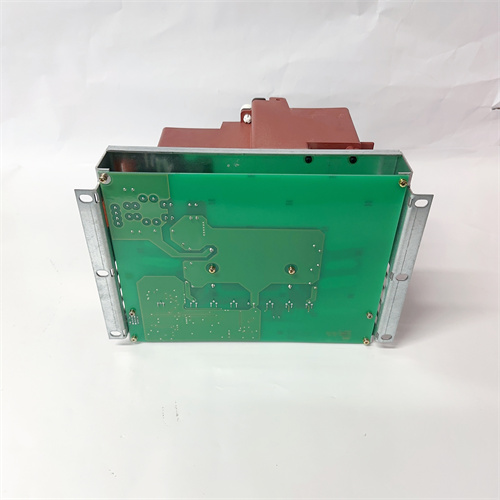

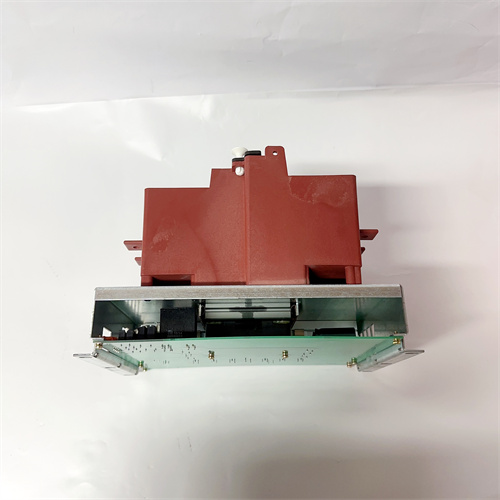

Общие сведения о продукте ABB KUC755AE117 3BHB005243R0117
Первым и ключевым моментом является то, что ABB KUC755AE117 3BHB005243R0117 — это специализированный драйверный модуль (Gate Driver Module) для силовых IGBT-модулей компании ABB, разработанный для управления коммутацией полупроводников в системах электропривода и преобразователей энергии. Он обеспечивает точную подачу управляющих сигналов (gate signals) в IGBT, контролируя их включение и отключение, а также защищает силовые модули от перегрева, короткого замыкания и нештатных режимов. Детальную информацию о технических характеристиках, интерфейсах и условиях интеграции ABB KUC755AE117 3BHB005243R0117 можно найти по официальной ссылке продукта: [ссылка на ABB KUC755AE117 3BHB005243R0117]. Именно благодаря высокой синхронизации с силовыми модулями ABB, быстрой реакцией на неполадки и компактному дизайну ABB KUC755AE117 3BHB005243R0117 стал востребованным в металлургической, энергетической, тяжелой промышленности и транспортном секторе — где надежное управление IGBT критически важно для стабильности мощных приводов.
Технические параметры ABB KUC755AE117 3BHB005243R0117
Параметры ABB KUC755AE117 3BHB005243R0117 отвечают строгим стандартам промышленной надежности и синхронизации, обеспечивая стабильную работу даже в условиях сильных электромагнитных помех:
- Тип модуля: Драйверный модуль для IGBT (Gate Driver) с встроенными функциями защиты и диагностики, предназначенный для монтажа в шкафах силовых электроустановок.
- Компатибельность с IGBT-модулями: Оптимизирован для работы с силовыми модулями ABB серии 5SHY (например, ABB 5SHY3545, ABB 5SHY4045L0006 3BHB030310R0001) с номинальным током до 600 А и напряжением до 1200 В — гарантирует согласованную коммутацию и защиту.
- Характеристики управляющих сигналов:
- Напряжение gate-drive: +15 В (для включения IGBT) / -10 В (для надежного отключения) — предотвращает нежелательное включение полупроводников при шумовых помехах.
- Ток gate-drive: До 2 А (пиковый) — достаточный для быстрой коммутации высокомощных IGBT.
- Задержка сигнала: ≤100 нс — высокая синхронизация с PWM-сигналами контроллеров, минимизирующая потери энергии в IGBT.
- Функции защиты:
- Защита от короткого замыкания (Short-Circuit Protection, SCP): Определяет короткое замыкание в IGBT за 50 нс и отключает управляющий сигнал, предотвращая разрушение полупроводников.
- Защита от перегрева (Over-Temperature Protection, OTP): Связывается с термическим датчиком (NTC) силового модуля — при температуре >150 °C снижает частоту коммутации или отключает IGBT.
- Защита от потерь питания (Under-Voltage Lockout, UVLO): Отключает выходные сигналы при падении входного напряжения <12 В — предотвращает нестабильную работу IGBT.
- Интерфейсы:
- Входной интерфейс: 2 канала цифровых входов для PWM-сигналов (от контроллеров ABB AC 500 или драйверов ACS880) — поддерживает частоту сигналов до 20 кГц.
- Выходной интерфейс: Соединительные разъемы для подключения к gate-электродам IGBT — стандартные разъемы ABB для серии 5SHY.
- Диагностический интерфейс: RS-485 (Modbus RTU) или цифровые выходы для передачи данных о состоянии (состояние защиты, температура IGBT) — для интеграции в системы мониторинга.
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимое с модулями питания ABB (например, ABB 129740-002, ABB CP-E 24/10).
- Потребляемая мощность: ≤5 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания.
- Температурный диапазон эксплуатации: -40 °C до +85 °C — позволяет использовать ABB KUC755AE117 3BHB005243R0117 в условиях экстремальных перепадов температуры (тепловые цехи, открытые площадки, холодильные камеры).
- Защита от помех: ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и IEC 61000-6-4 — блокирует помехи от силовых цепей и внешнего оборудования.
- Степень защиты: IP20 (для монтажа в закрытых шкафах силовых электроустановок) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
Преимущества и особенности ABB KUC755AE117 3BHB005243R0117
Основные преимущества ABB KUC755AE117 3BHB005243R0117 заключаются в его синхронизации с IGBT, быстрой реакцией на неполадки и удобстве диагностики — именно эти характеристики отличают его от стандартных драйверных модулей:
- Оптимизированная совместимость с IGBT ABB: ABB KUC755AE117 3BHB005243R0117 разработан специально для силовых модулей ABB серии 5SHY (например, ABB 5SHY3545), что гарантирует идеальную синхронизацию управляющих сигналов и минимальные потери энергии при коммутации. Не требуется дополнительная настройка драйвера — достаточно подключить разъемы и настроить базовые параметры через ПО.
- Быстрая реакция на нештатные режимы: Защита от короткого замыкания в ABB KUC755AE117 3BHB005243R0117 срабатывает за 50 нс — это в 2–3 раза быстрее, чем у конкурентных модулей. Это критически важно для высокомощных IGBT, где задержка в 1 мс может привести к разрушению полупроводников и остановке привода.
- Детальная диагностика в реальном времени: Модуль передает данные о состоянии IGBT (температура, напряжение gate, состояние защиты) через диагностический интерфейс в контроллер или систему SCADA. Операторы могут быстро локализовать неполадки (например, перегрев IGBT из-за забивания радиатора) и устранить их без остановки всего оборудования — это снижает время простоя.
- Компактный дизайн для плотных шкафов: ABB KUC755AE117 3BHB005243R0117 имеет компактные размеры (~80×50×20 мм), что позволяет монтировать его непосредственно рядом с силовым модулем IGBT (например, на общей плате или радиаторе). Это уменьшает длину кабелей между драйвером и IGBT, снижая влияние электромагнитных помех на управляющие сигналы.
- Надежность в тяжелых условиях: Использование высококачественных компонентов (микросхемы с защитой от помех, герметизированные разъемы) и тесты на вибрацию (до 50 Гц) и удар (до 50 G) обеспечивают срок службы ABB KUC755AE117 3BHB005243R0117 более 10 лет при регулярной эксплуатации — значительно дольше, чем у стандартных драйверов.
Примеры применения ABB KUC755AE117 3BHB005243R0117 в отраслях
ABB KUC755AE117 3BHB005243R0117 широко используется в отраслях с высокими требованиями к управлению силовыми IGBT:
- Металлургия: На горных прокатных станках ABB KUC755AE117 3BHB005243R0117 управляет драйвером для силового модуля ABB 5SHY4045L0006 3BHB030310R0001, который питает привод роликов. Модуль обеспечивает точную коммутацию IGBT, поддерживая скорость роликов 0–120 об/мин. При коротком замыкании в силовой цепи драйвер отключает IGBT за 50 нс, предотвращая повреждение модуля и остановку производства.
- Энергетика: В гидроэлектростанциях ABB KUC755AE117 3BHB005243R0117 используется в инверторах для преобразования постоянного тока (от генератора) в переменный. Он синхронизируется с контроллером ABB PM150 3BSE003641R1, регулируя частоту выходного тока в соответствии с требованиями электросети. Защита от перегрева предотвращает выход из строя IGBT при высоких температурах в инверторе.
- Тяжелая промышленность: На шахтах ABB KUC755AE117 3BHB005243R0117 управляет приводами конвейеров для транспортировки руды. Драйвер подключен к силовому модулю ABB 5SHY3545 и получает PWM-сигналы от драйвера ACS880. При перегрузке конвейера (например, из-за переупаковки руды) модуль снижает частоту коммутации IGBT, уменьшая мощность подачи и предотвращая заедание конвейера.
- Транспорт: На электропоездах ABB KUC755AE117 3BHB005243R0117 управляет силовыми модулями в тяговых инверторах. Компактный дизайн позволяет интегрировать его в ограниченное пространство под полом поезда, а устойчивость к вибрациям гарантирует надежность при движении по неровной железнодорожной дорожке.
Сравнение ABB KUC755AE117 3BHB005243R0117 с конкурентами
Для понимания преимуществ ABB KUC755AE117 3BHB005243R0117 сравним его с аналогичным драйверным модулем Siemens 6SL3210-1PE21-8UL0:
| Параметр | ABB KUC755AE117 3BHB005243R0117 | Siemens 6SL3210-1PE21-8UL0 |
|---|---|---|
| Задержка сигнала | ≤100 нс | ≤200 нс |
| Время реакции на короткое замыкание | ≤50 нс | ≤100 нс |
| Совместимость с IGBT ABB | Полная (серии 5SHY) | Ограниченная (требует адаптера) |
| Диагностические функции | Modbus RTU + цифровые выходы | Только цифровые выходы |
| Температурный диапазон | -40 °C до +85 °C | -25 °C до +70 °C |
Из сравнения видно, что ABB KUC755AE117 3BHB005243R0117 превосходит конкурента по скорости реакции, синхронизации с IGBT ABB, функциональности диагностики и температурной устойчивости — это делает его более надежным выбором для систем с силовыми модулями ABB и критическими приводами.
Советы по выбору и мерам предосторожности для ABB KUC755AE117 3BHB005243R0117
Советы по выбору
- Проверьте совместимость с IGBT: Выбирайте ABB KUC755AE117 3BHB005243R0117 если вы используете силовые модули ABB серии 5SHY с номинальным током до 600 А и напряжением до 1200 В (например, ABB 5SHY3545, ABB 5SHY4045L0006 3BHB030310R0001). Для более мощных IGBT (ток >600 А) используйте модель ABB KUC755AE118 — более высокомощную версию драйвера.
- Оцените требования к диагностике: Если вам нужно передавать данные о состоянии IGBT в систему SCADA (например, ABB System 800xA), ABB KUC755AE117 3BHB005243R0117 с поддержкой Modbus RTU — идеальный выбор. Для простых систем с локальным мониторингом он также подходит, используя цифровые выходы.
- Рассмотрите условия эксплуатации: Для объектов с низкими температурами (-40 °C) или сильными вибрациями (транспорт, шахты) ABB KUC755AE117 3BHB005243R0117 гарантирует стабильную работу — для стандартных условий (комнатная температура) он также подходит.
Меры предосторожности
- Монтаж: Монтируйте ABB KUC755AE117 3BHB005243R0117 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB KUC755AE117 3BHB005243R0117]): размещайте максимально близко к силовому модулю IGBT (расстояние не более 10 см) для уменьшения помех, используйте только оригинальные кабели ABB для подключения к gate-электродам и питанию, и убедитесь в надежном зажимании разъемов.
- Конфигурация: Перед запуском настройте параметры защиты (порог температуры, время задержки UVLO) через ПО ABB PCM600 — не используйте предопределенные значения без предварительного анализа нагрузки IGBT. Создайте резервную копию конфигурации — в случае сброса параметров можно быстро восстановить работу.
- Обслуживание: Проводите полугодовое обслуживание: проверяйте состояние индикаторов (зеленый свет — нормальная работа, красный — сбой), измеряйте напряжение gate-drive (должно быть +15 В / -10 В) с помощью мультиметра, и очищайте модуль от пыли с помощью сухого компрессора. При обнаружении неполадок (например, неработающий диагностический интерфейс) обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно, так как это может привести к потере гарантии и повреждению IGBT.
