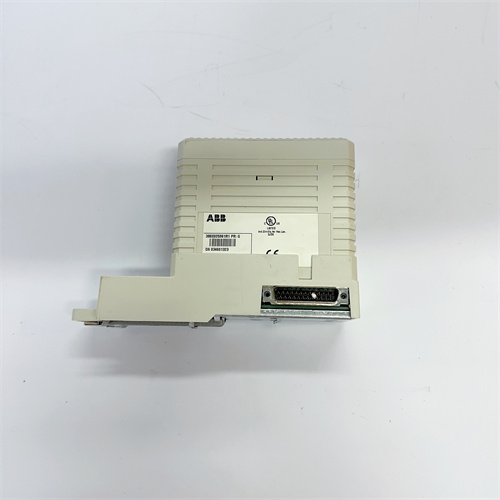

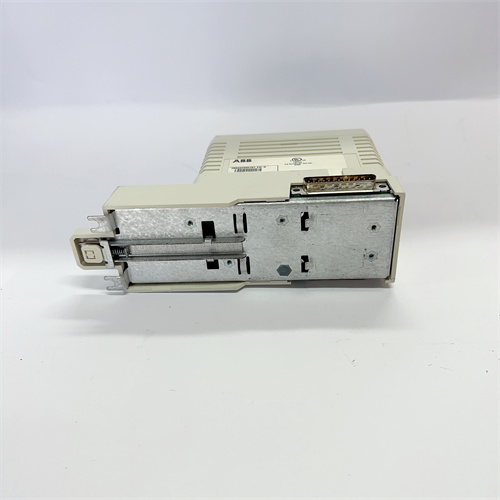

ABB L003748-AR 3BSX108237R300

Описание

Общие сведения о продукте

Описание продукта

1. Преобразование и стабилизация напряжения: Принимает входное переменное напряжение в диапазоне 85–264 В AC (широкополосное питание) и преобразует его в стабильное постоянное напряжение 24 В DC (выходное), необходимое для работы контроллеров (например, ABB PCD235B1101) и модулей периферии (ABB ICST08A9, ABB TC512V1). Коэффициент регулировки выходного напряжения не превышает ±0.5% при колебаниях входного напряжения или нагрузки — это гарантирует, что оборудование получает стабильное питание даже при нестабильной сетевой работе (например, в промышленных зонах с перепадами напряжения).
2. Многоуровневой защитный комплекс: Реализует четыре вида защиты, критически важные для промышленных условий:
   • Защита от перегрузки: Автоматически ограничивает выходной ток при превышении номинальной нагрузки (например, при подключении лишнего модуля периферии), предотвращая перегрев компонентов;
   • Защита от короткого замыкания: Отключает выход при коротком замыкании цепи питания (например, случайное замыкание провода на корпус щита), защищая модуль от повреждения;
   • Защита от перепадов входного напряжения: Выдерживает кратковременные всплески напряжения до 400 В AC (длительностью ≤10 мс) и не отключается при снижении напряжения до 85 В AC — обеспечивает непрерывную работу при сетевых сбоях;
   • Защита от перегрева: Термостатный выключатель отключает модуль при температуре корпуса >85 °C (например, при недостаточной вентиляции щита), предотвращая выход из строя из-за перегрева.

Технические параметры

• Тип модуля: индустриальный одноканальный модуль питания (AC/DC);
• Параметры входного напряжения:
  • Тип: переменное (AC);
  • Диапазон: 85–264 В AC;
  • Частота: 47–63 Гц;
  • Максимальный входной ток: 2 А (при 85 В AC);
• Параметры выходного напряжения:
  • Тип: постоянное (DC);
  • Номинальное значение: 24 В DC;
  • Диапазон регулировки: 22.8–25.2 В DC (программируемый);
  • Коэффициент регулировки: ≤±0.5% (по входу и нагрузке);
  • Номинальный выходной ток: 10 А;
  • Максимальный пиковый ток: 15 А (длительность ≤100 мс);
• Энергетические характеристики:
  • Эффективность: до 92% (при номинальной нагрузке и 230 В AC входе);
  • Тепловыделение: ≤15 Вт (при номинальной нагрузке);
• Защитные функции:
  • Перегрузка: токовая защита (ограничение до 11 А);
  • Короткое замыкание: отключение выхода (автоматический восстановление после устранения неисправности);
  • Перепад входного напряжения: защита от всплесков (до 400 В AC, ≤10 мс) и понижений (≥85 В AC);
  • Перегрев: термостатный выключатель (срабатывание при >85 °C, восстановление при <70 °C);
• Температурные параметры:
  • Диапазон эксплуатации: -20 °C до +70 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Уровень защиты (IP-класс): IP20;
• Механические параметры:
  • Устойчивость к вибрации: 5–50 Гц, амплитуда 0.15 мм (EN 60068-2-6);
  • Устойчивость к удару: 10 g, 11 мс (EN 60068-2-27);
  • Размеры (длина × ширина × высота): 120 mm × 45 mm × 110 mm;
  • Тип монтажа: DIN-рейка (ширина 35 мм);
• Совместимость:
  • Поддерживаемое оборудование: контроллеры ABB (PCD235B1101, PPC380AE01), модули периферии ABB (ICST08A9, TC512V1, DSIH72VP ENOK), системы SCADA (ABB Ability™);
  • Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (электромагнитная совместимость), UL 508 (промышленное оборудование).

Преимущества и особенности

1. Широкополосное входное питание (85–264 В AC): Позволяет использовать ABB L003748-AR 3BSX108237R300 в сетях с нестабильным напряжением (например, в регионах с частыми перепадами) или в разных странах (110 В AC или 220 В AC) без дополнительных адаптеров — упрощает логистику и эксплуатацию в международных проектах;
2. Высокая стабильность выходного напряжения (±0.5%): Гарантирует надежную работу чувствительного оборудования (например, контроллеров ABB PCD235B1101 или аналоговых модулей ABB TC512V1), где даже небольшие колебания напряжения могут привести к искажению данных или сбоям в алгоритмах регулирования;
3. Многоуровневая защита: Защита от перегрузки, короткого замыкания, перепадов напряжения и перегрева делает модуль устойчивым к ошибкам эксплуатации (например, неправильное подключение модуля периферии или сетевые всплески) — критично для систем, где остановка питания обходится дорого (например, линии упаковки пищевых продуктов);
4. Высокая эффективность (до 92%): Низкое тепловыделение позволяет монтировать ABB L003748-AR 3BSX108237R300 в щиты с плотным расположением оборудования (без необходимости дополнительной вентиляции) и снижает общую стоимость энергопотребления системы в долгосрочной перспективе;
5. Простота диагностики: Световые индикаторы состояния позволяют операторам за несколько секунд определить причину сбоя питания (например, отсутствие входного напряжения или короткое замыкание) — сокращает время восстановления работы системы и уменьшает потери от простоя.

Примеры применения

• Машиностроение (автоматизированная линия обработки деталей): Для питания контроллера ABB AC 800M (PPC380AE01) и модулей периферии (ABB ICST08A9 — DI/DO для концевиков и приводов, ABB TC512V1 — AI для датчиков температуры станков). Широкополосное входное питание ABB L003748-AR 3BSX108237R300 стабильно работает при колебаниях сетевого напряжения (частых в промышленных зонах), а защита от короткого замыкания предотвращает повреждение модуля при ошибочном подключении привода;
• Логистика (автоматизированный склад с конвейерами): Для питания системы управления конвейерами — включает контроллер ABB Advant OCS, модуль резервирования ABB RB520 (для коммуникации) и модули выходов ABB DSIH72VP ENOK (для управления приводами). Высокая эффективность модуля снижает тепловыделение в щите (монтированном в закрытом пространстве склада), а защита от перегрева предотвращает выход из строя при повышенной температуре в летние месяцы;
• Пищевая промышленность (линия упаковки соков): Для питания контроллера ABB PCD235B1101 и модулей (ABB ICST08A9 — для датчиков упаковок, ABB TC512V1 — для датчиков температуры сока). Стабильность выходного напряжения ±0.5% гарантирует, что контроллер точно обрабатывает сигналы от датчиков, предотвращая сполнение пустых бутылок или переупаковку;
• Энергетика (вспомогательная система теплоэлектростанции): Для питания модулей сигнализации и контроля насосов охлаждения — включает модули DI ABB DSDX452 (для состояния насосов) и SCADA-терминал ABB Ability™. Защита от перепадов входного напряжения ABB L003748-AR 3BSX108237R300 обеспечивает непрерывную работу системы даже при сетевых сбоях на электростанции;
• Химическая промышленность (лабораторная установка для анализа образцов): Для питания точных аналоговых модулей ABB TC512V1 (для измерения температуры и давления образцов) и контроллера ABB AC 800M. Высокая стабильность выходного напряжения предотвращает искажение измеряемых данных, а защита от перегрузки безопасно работает при подключении дополнительного анализатора образцов.
