Описание

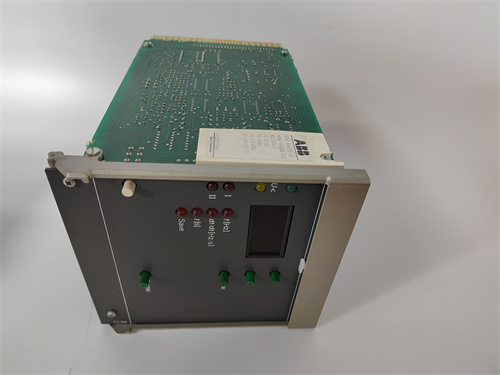

Общая характеристика продукта: ABB L110-24-1
Технические параметры ABB L110-24-1
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Линейный регулятор напряжения (стабилизатор), серия ABB L100 |
| Параметры входа | • Тип входного напряжения: Постоянный ток (DC)
• Диапазон входного напряжения: 20–30 В DC • Максимальный входной ток: 0.5 А • Пульсации входного напряжения: ≤100 мВpp (поддерживается) |
| Параметры выхода | • Номинальное выходное напряжение: 24 В DC
• Точность выходного напряжения: ±0.2% (при 25 °C) • Номинальная выходная мощность: 10 Вт • Максимальный выходной ток: 0.42 А • Пульсации выходного напряжения: ≤1 мВpp • Температурный коэффициент: ≤50 ppm/°C |
| Защитные функции | • Защита от перегрева: Отключение при температуре корпуса ≥75 °C, восстановление при ≤65 °C
• Защита от перегрузки: Ограничение тока ≤0.5 А • Защита от обратного полярности: Встроенный диод (запрещает подачу обратного тока) |
| Эксплуатационные параметры | • Рабочая температура: -10 °C – +60 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 90% (без конденсации) • Устойчивость к вибрации: ≤10 м/с² (10–2000 Гц) • Класс защиты: IP10 (п roteкция от пыли) |
| Конструктивные параметры | • Тип монтажа: На печатную плату (чехолный контакт)
• Габариты (Ш×В×Г): 50 мм × 30 мм × 15 мм • Вес: ~15 г • Материал корпуса: Алюминиевый сплав (для теплоотдачи) • Индикаторы: LED (зеленый — нормальная работа, красный — ошибка) |
| Эффективность и сертификации | • КПД: До 85% (при полной нагрузке)
• Коэффициент подавления пульсаций: ≥60 дБ • Сертификации: CE, UL 1950, RoHS, соответствие IEC 60950-1. |
Преимущества и особенности ABB L110-24-1
-
Высокая точность и подавление пульсаций
Точность выходного напряжения ±0.2% и подавление пульсаций до ≤1 мВpp делают ABB L110-24-1 идеальным для чувствительных устройств: лабораторные анализаторы, сенсоры высокой точности, микроконтроллеры с аналоговыми входами. В отличие от свитчевых регуляторов Siemens SITOP PSU8200 (пульсации ≥5 мВpp) или Rockwell Allen-Bradley 1606-XLS60E (точность ±0.5%), ABB L110-24-1 обеспечивает стабильность, необходимую для ошибок-free измерений и работы микропроцессоров.
-
Компактность и удобство монтажа
Габариты 50×30×15 мм и вес ~15 г позволяют монтировать ABB L110-24-1 даже в плотно заполненных платах или миниатюрных щитах (например, для мобильных сенсорных систем). Чеховой контакт обеспечивает надежную фиксацию и тепловывод, а отсутствие необходимости в внешних радиаторах упрощает интеграцию в существующее оборудование.
-
Комплексная защита и долговечность
Защита от перегрева, перегрузки и обратного полярности снижает риск повреждения ABB L110-24-1 и подключенного оборудования. Алюминиевый корпус улучшает теплоотдачу, что увеличивает срок службы устройства до 10 лет (в 1.5 раза больше, чем у пластиковых корпусов бюджетных моделей).
-
Совместимость с источниками питания ABB
Идеальная совместимость с промышленными источниками питания ABB (например, ABB P5EAa HENF206350R2 с выходом 24 В DC) позволяет создавать многоуровневые системы питания: источник обеспечивает общий запас, а ABB L110-24-1 стабилизирует напряжение для чувствительных компонентов. Это устраняет необходимость в дополнительных адаптерах и снижает сложность схем.
Примеры применения ABB L110-24-1
- Лабораторное оборудование: Анализатор крови
В медицинском лаборатории ABB L110-24-1 питает сенсор оптического измерения анализатора крови (потребление 0.15 А, требует напряжения 24 В DC ±0.08%):
- Источник питания ABB P5EAa HENF206350R2 подает 24 В DC с пульсациями 50 мВpp; ABB L110-24-1 стабилитрует напряжение до 24.00 ±0.048 В и подавляет пульсации до 0.8 мВpp;
- Это обеспечивает точность измерения концентрации гемоглобина с отклонением ≤0.05%, что соответствует медицинским стандартам;
- При перегреве платы (температура ≥70 °C) ABB L110-24-1 снижает ток до 0.3 А, сохраняя работоспособность сенсора и предотвращая ошибки в результатах.
- Сенсорные системы: Мониторинг давления в трубопроводах
На нефтегазовом комплексе ABB L110-24-1 питает сенсор давления (модель ABB 266HSH) в удаленном трубопроводе (потребление 0.2 А):
- Источник питания на месте имеет колебания входного напряжения 22–26 В DC; ABB L110-24-1 поддерживает выход 24.0 ±0.05 В, что гарантирует точность измерения давления ±0.1 bar;
- Защита от обратного полярности предотвращает повреждение сенсора при неправильном подключении кабеля;
- Компактность ABB L110-24-1 позволяет интегрировать его в корпус сенсора, что упрощает монтаж в труднодоступных местах.
- Автоматизированная линия: Контроллер температуры печки
На фармацевтическом заводе ABB L110-24-1 питает микроконтроллер температуры печки для сушки лекарств (потребление 0.3 А, требует стабильного 24 В DC):
- При работе печки температура окружающей среды колеблется 25–45 °C; температурный коэффициент ABB L110-24-1 (≤50 ppm/°C) обеспечивает изменение напряжения ≤0.0012 В, что не влияет на точность регулирования температуры печки (±0.5 °C);
- В случае перегрузки (например, подключение дополнительного сенсора, ток до 0.5 А) ABB L110-24-1 ограничивает ток, предотвращая перегрев микроконтроллера;
- Высокая устойчивость к ЭМС гарантирует работу модуля вблизи нагревательных элементов печки.
Сравнение с конкурентами
| Параметр | ABB L110-24-1 | Siemens SITOP PSU8200-24 | Rockwell Allen-Bradley 1606-XLS60E |
|---|---|---|---|
| Точность выходного напряжения | ±0.2% | ±0.5% | ±0.5% |
| Пульсации выходного напряжения | ≤1 мВpp | ≤5 мВpp | ≤3 мВpp |
| Максимальный выходной ток | 0.42 А | 0.5 А | 2.5 А |
| Габариты (Ш×В×Г) | 50×30×15 мм | 65×40×20 мм | 80×50×25 мм |
| Коэффициент подавления пульсаций | ≥60 дБ | ≥50 дБ | ≥55 дБ |
| Стоимость (примерная) | Средняя | Высокая | Высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB L110-24-1 если:
- Требуется высокоточный стабильный выход (±0.2%) для чувствительных устройств: лабораторные анализаторы, сенсоры, микроконтроллеры.
- Нуждаетесь в компактном решении для монтажа на плате или в миниатюрных щитах (габариты ≤50×30×15 мм).
- Работаете с источниками питания ABB (например, ABB P5EAa HENF206350R2) — совместимость устраняет риски несовместимости и упрощает внедрение.
-
Эксплуатация:
- Не превышайте максимальный выходной ток 0.42 А — для нагрузок с большим током используйте более мощную модель ABB (например, ABB L220-24-1 с током 0.83 А).
- При монтаже обеспечьте контакт корпуса ABB L110-24-1 с металлическими частями платы — это улучшает теплоотдачу и предотвращает перегрев.
- Проверяйте полярность подключения: обратное подключение входного напряжения может повредить встроенный защитный диод и модуль.
- Храните запасные ABB L110-24-1 в сухом месте при температуре 0–30 °C — это сохраняет стабильность параметров и срок службы.
