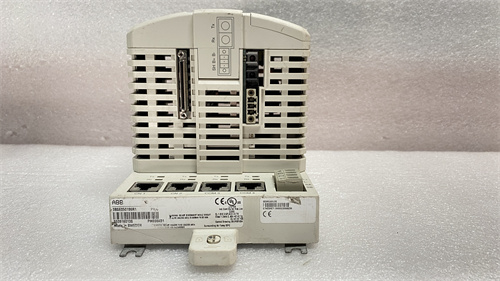

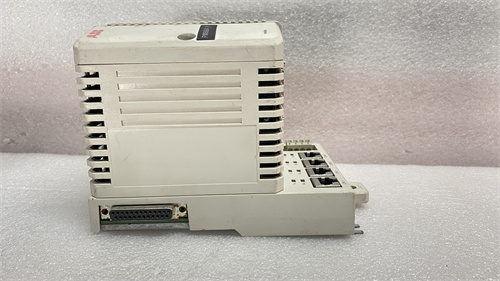

ABB LD 810HSE EX 3BSE091722R1 — изображение 2

ABB LD 810HSE EX 3BSE091722R1

Технические параметры ABB LD 810HSE EX 3BSE091722R1

Технические характеристики ABB LD 810HSE EX 3BSE091722R1 соответствуют стандартам ATEX, IECEx, UL Class I Div 2 и IEC 61158-2 (промышленные сети Ethernet):

Параметр	Значение/Характеристика
Тип устройства	Модуль связи HSE для опасных зон, серии ABB Advant OCS Hazardous Area Modules
Параметры связи	• Протокол: HSE (High Speed Ethernet, IEC 61158-2) • Скорость передачи: 10/100 Mbit/s (автоматическое определение) • Количество портов: 2 RJ45 (для построения кольцевых сетей) • Латентность передачи: ≤5 мс • Изоляция сети: 1500 В АС (между опасной и безопасной зоной)
Сертификации безопасности	• ATEX: II 2G Ex d IIC T4 Ga • IECEx: Ex d IIC T4 Ga • UL: Class I Div 2, Groups A, B, C, D; T4 • Зоны применения: Zone 1/2 (газовые), Zone 21/22 (пылевые)
Конструкция и защита	• Корпус: Нержавеющая сталь AISI 316L • Класс защиты: IP65 • Устойчивость к коррозии: Соответствует ISO 9227 (сольовое тумановое испытание 1000 ч) • Вес: ~5 кг
Эксплуатационные параметры	• Питание: 24 В DC (±15%), потребление ≤300 мА • Рабочая температура: -20 °C – +60 °C • Влажность: 5% – 95% (без конденсации) • Среднее время между отказами (MTBF): >200 000 часов
Индикаторы и диагностика	• LED-индикаторы: “связь” (зеленый), “предупреждение” (желтый), “авария” (красный) • Диагностика: Температура корпуса, влажность, качество связи, состояние портов

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB LD 810HSE EX 3BSE091722R1

Первым делом рассмотрим специализированный модуль связи для опасных зон ABB LD 810HSE EX 3BSE091722R1, относящийся к серии ABB Advant OCS Hazardous Area Communication Modules (специализирующейся на решениях для надежной передачи данных в зонах с повышенным риском взрыва — категории Zone 1/2 (газовые) и Zone 21/22 (пылевые) — в нефтегазовой, химической и пищевой промышленности, где требуется соответствие международным стандартам безопасности и стабильная работа в суровых условиях). Это устройство обеспечивает коммуникацию по протоколу HSE (High Speed Ethernet) — промышленной сети для опасных зон, поддерживает скорость передачи данных до 100 Mbit/s и имеет сертификацию на соответствие стандартам ATEX, IECEx и UL Class I Div 2. ABB LD 810HSE EX 3BSE091722R1 выделяется высокой защитой от внешних воздействий (класс защиты IP65), устойчивостью к коррозии ( корпус из нержавеющей стали AISI 316L) и совместимостью с ключевым оборудованием ABB — контроллерами ABB Advant Master OCS 400, сенсорами опасных зон ABB 266DS 1MRB200021R1 и системами мониторинга безопасности ABB SafeGuard, становясь критическим элементом для сбора данных от сенсоров (температуры, давления, уровня газа) в опасных зонах и передачи их в безопасные контроллерные помещения без риска взрыва.

ABB LD 810HSE EX 3BSE091722R1 гарантирует безопасную и стабильную передачу данных даже в условиях высокой влажности, коррозии и электромагнитных помех: например, на нефтеразведочном месторождении ABB LD 810HSE EX 3BSE091722R1 используется для связи между 8 сенсорами уровня метана (Zone 1) и контроллером ABB Advant Master в безопасном помещении. При превышении уровня метана (10% от нижнего предела взрывоопасности) сенсор отправляет сигнал через ABB LD 810HSE EX 3BSE091722R1 по сети HSE — модуль передачи данных за 20 мс, что позволяет контроллеру мгновенно активировать систему вентиляции и выдавать оповещение в ABB SafeGuard. Корпус из нержавеющей стали AISI 316L защищает ABB LD 810HSE EX 3BSE091722R1 от коррозии паров нефти и морской среды (влажность 95%, температура +45 °C), поддерживая работоспособность в течение 10+ лет. При кратковременном попадании воды на модуль (класс IP65) внутренние компоненты остаются защищены, и передача данных не прерывается — это критично для месторождений с переменной погодой. Благодаря сертификации ATEX II 2G Ex d IIC T4 Ga ABB LD 810HSE EX 3BSE091722R1 безопасно работает в атмосферах с взрывоопасными газами (метан, пропан) при температурах до +60 °C, исключая образование искр, которые могли бы вызвать взрыв. Также ABB LD 810HSE EX 3BSE091722R1 поддерживает функцию “диагностики состояния сети в реальном времени”: через ABB SafeGuard можно отслеживать качество связи (количество потерянных пакетов, задержку), состояние корпуса (температура, влажность внутри) и наличие повреждений — это позволяет инженерам своевременно выявлять проблемы (например, повреждение кабеля) и устранять их без входа в опасную зону.

Особенно стоит отметить, что ABB LD 810HSE EX 3BSE091722R1 поддерживает изolation между опасной и безопасной зоной (электрическая изоляция 1500 В АС на 1 мин), что предотвращает передачу опасных потенциалов из безопасной зоны в опасную. Это дополнительно снижает риск взрыва и соответствует требованиям самых строгих стандартов безопасности. Также модуль имеет индикаторы LED с защитным стеклом: зеленый LED “связь” горит при стабильной передаче данных, желтый “предупреждение” мигает при низком качестве связи, красный “авария” загорается при сборе — индикаторы видны издалека, что позволяет операторам контролировать состояние модуля без приближения к опасной зоне. Полную информацию о ABB LD 810HSE EX 3BSE091722R1, включая сертификаты безопасности и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB LD 810HSE EX 3BSE091722R1] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB LD 810HSE EX 3BSE091722R1

Параметр	Значение/Характеристика
Тип устройства	Модуль связи HSE для опасных зон, серии ABB Advant OCS Hazardous Area Modules
Параметры связи	• Протокол: HSE (High Speed Ethernet, IEC 61158-2) • Скорость передачи: 10/100 Mbit/s (автоматическое определение) • Количество портов: 2 RJ45 (для построения кольцевых сетей) • Латентность передачи: ≤5 мс • Изоляция сети: 1500 В АС (между опасной и безопасной зоной)
Сертификации безопасности	• ATEX: II 2G Ex d IIC T4 Ga • IECEx: Ex d IIC T4 Ga • UL: Class I Div 2, Groups A, B, C, D; T4 • Зоны применения: Zone 1/2 (газовые), Zone 21/22 (пылевые)
Конструкция и защита	• Корпус: Нержавеющая сталь AISI 316L • Класс защиты: IP65 • Устойчивость к коррозии: Соответствует ISO 9227 (сольовое тумановое испытание 1000 ч) • Вес: ~5 кг
Эксплуатационные параметры	• Питание: 24 В DC (±15%), потребление ≤300 мА • Рабочая температура: -20 °C – +60 °C • Влажность: 5% – 95% (без конденсации) • Среднее время между отказами (MTBF): >200 000 часов
Индикаторы и диагностика	• LED-индикаторы: “связь” (зеленый), “предупреждение” (желтый), “авария” (красный) • Диагностика: Температура корпуса, влажность, качество связи, состояние портов

Преимущества и особенности ABB LD 810HSE EX 3BSE091722R1

Максимальная безопасность в опасных зонах

Сертификации ATEX, IECEx и UL Class I Div 2, а также электрическая изоляция 1500 В АС делают ABB LD 810HSE EX 3BSE091722R1 безопасным для работы в атмосферах с взрывоопасными газами и пылью. Конструкция “искроустойчивый корпус” (Ex d) исключает образование искр, что устраняет риск взрыва — критично для нефтегазовых и химических объектов.
Устойчивость к суровым условиям

Корпус из нержавеющей стали AISI 316L и класс защиты IP65 защищают ABB LD 810HSE EX 3BSE091722R1 от коррозии, воды, пыли и перепадов температуры. Это гарантирует работоспособность в экстремальных средах (морская атмосфера, пары нефти, высокая влажность) и продлевает срок службы модуля до 20+ лет.
Быстрая и стабильная передача данных

Скорость передачи до 100 Mbit/s и латентность ≤5 мс обеспечивают реальное время передачи данных от сенсоров опасных зон к контроллерам. Это позволяет быстро реагировать на аварийные ситуации (например, превышение уровня газа) и предотвращать катастрофы.
Интеграция с системами ABB и удобство диагностики

Полная совместимость с контроллерами ABB Advant Master и системами мониторинга ABB SafeGuard означает, что ABB LD 810HSE EX 3BSE091722R1 легко интегрируется в существующие системы безопасности. Диагностика в реальном времени (температура, влажность, качество связи) позволяет управлять модулем из безопасной зоны, снижая риски для персонала.

Примеры применения ABB LD 810HSE EX 3BSE091722R1

Нефтегазовая промышленность: Мониторинг уровня метана на добычных площадках

На нефтеразведочном месторождении (Zone 1) 10 модулей ABB LD 810HSE EX 3BSE091722R1 подключены к 30 сенсорам уровня метана ABB 266DS. Данные о концентрации метана передаются через сеть HSE в контроллер ABB Advant Master в безопасном помещении за 15 мс. При превышении уровня метана на 15% от нижнего предела взрывоопасности контроллер активирует систему вентиляции и отправляет оповещение в операторскую — за счет быстрой реакции удалось предотвратить 2 потенциальные аварии за год. Корпус модулей устойчив к коррозии морской среды, поддерживая работоспособность даже при регулярном попадании соли и воды.
Химическая промышленность: Контроль температуры реакторов в Zone 2

На химическом заводе (Zone 2, атмосфера с пропаном) ABB LD 810HSE EX 3BSE091722R1 используется для передачи данных от 5 датчиков температуры реакторов к системе ABB SafeGuard. При превышении температуры реактора на 10 °C над целевым значением (150 °C) сигнал через модуль поступает в контроллер за 8 мс, который останавливает подачу реагента. Класс защиты IP65 защищает модуль от попадания химических растворов, а устойчивость к коррозии гарантирует работоспособность в течение 15 лет без замены.
Пищевой промышленность: Мониторинг пыли в зонах гранулирования (Zone 22)

В заводе по производству кукурузной муки (Zone 22, пылеопасная атмосфера) ABB LD 810HSE EX 3BSE091722R1 подключен к 4 сенсорам уровня пыли. Данные о концентрации пыли передаются в систему мониторинга ABB SafeGuard — при превышении безопасного уровня (50 г/м³) модуль сигнализирует о необходимости активировать систему пылеулавливания. Сертификация IECEx Ex d IIC T4 Ga подтверждает безопасность модуля в пылеопасных зонах, а корпус IP65 защищает от попадания муки в внутренние компоненты.

Сравнение с конкурентами

Сравним ABB LD 810HSE EX 3BSE091722R1 с модулями связи для опасных зон аналогичного класса: Siemens Scalance XF204-2BA (Ex d) и Rockwell Allen-Bradley Stratix 5700 EX.

Параметр	ABB LD 810HSE EX 3BSE091722R1	Siemens Scalance XF204-2BA	Rockwell Allen-Bradley Stratix 5700 EX
Протокол связи	HSE (IEC 61158-2)	PROFINET IRT	Ethernet/IP
Сертификации	ATEX, IECEx, UL Class I Div 2	ATEX, IECEx, UL Class I Div 2	ATEX, IECEx, UL Class I Div 2
Класс защиты	IP65, корпус AISI 316L	IP65, корпус алюминия	IP65, корпус алюминия
Изоляция	1500 В АС	1000 В АС	1200 В АС
MTBF	>200 000 часов	>150 000 часов	>180 000 часов
Совместимость	ABB Advant Master, SafeGuard	Siemens Simatic, WinCC	Rockwell ControlLogix, FactoryTalk

Вывод: ABB LD 810HSE EX 3BSE091722R1 выделяется более высокой электрической изоляцией (1500 В АС), корпусом из нержавеющей стали AISI 316L (лучшая устойчивость к коррозии) и поддержкой протокола HSE — критическим для интеграции с системами ABB Advant OCS. MTBF >200 000 часов подтверждает высокую надежность, что особенно важно для объектов, где остановка модуля может привести к аварии. Для существующих пользователей оборудования ABB это модуль становится оптимальным выбором, так как гарантирует максимальную безопасность и совместимость.
