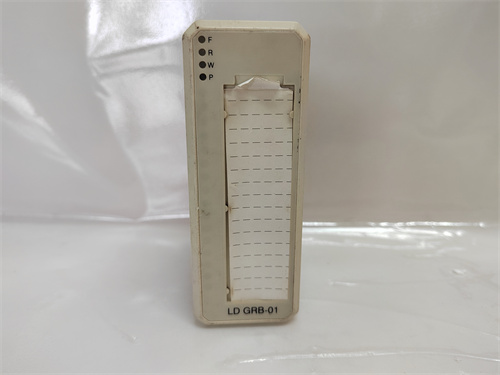

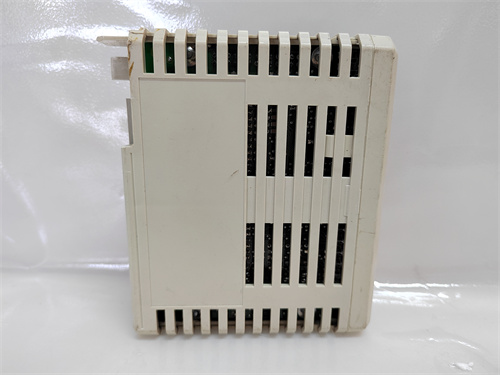

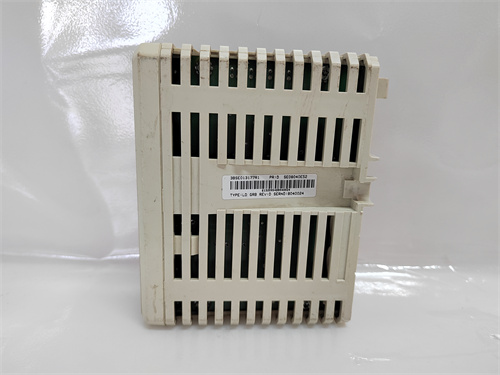

Общие сведения о продукте ABB LDGRB-01 3BSE013177R1
Первым и ключевым моментом является то, что ABB LDGRB-01 3BSE013177R1 — это специализированный модуль интерфейса связи (Communication Interface Module) компании ABB, разработанный для обеспечения безопасной и высокоскоростной передачи данных между контроллерами безопасности ABB (например, ABB PCD530A102 3BHE041343R0102) и системами SCADA/управления. Он поддерживает протоколы безопасной коммуникации, обеспечивает синхронизацию данных в режиме реального времени и соответствует стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1). Детальную информацию о технических характеристиках, поддерживаемых протоколах и условиях интеграции ABB LDGRB-01 3BSE013177R1 можно найти по официальной ссылке продукта: [ссылка на ABB LDGRB-01 3BSE013177R1]. Именно благодаря надежности передачи безопасных данных, совместимости с экосистемой ABB и устойчивости к помехам ABB LDGRB-01 3BSE013177R1 стал востребованным в нефтегазовой, химической, энергетической и автомобильной промышленности — где нарушение связи между контроллерами безопасности и SCADA может привести к неотслеживанию опасных состояний и авариям.
Технические параметры ABB LDGRB-01 3BSE013177R1
Параметры ABB LDGRB-01 3BSE013177R1 соответствуют стандартам безопасной коммуникации и промышленной надежности, гарантируя стабильную передачу данных даже в условиях электромагнитных помех и перепадов напряжения:
- Тип устройства: Модуль интерфейса связи для систем безопасности ABB, предназначенный для монтажа на DIN-рейке в шкафах контроллеров безопасности или панелях управления.
- Класс безопасности:
- Согласно IEC 61508: SIL 2 (для канала коммуникации).
- Согласно EN ISO 13849-1: PL d, категория 3.
- Поддерживаемые протоколы коммуникации:
- Основные протоколы: ABB SafeEtherNet/IP (протокол безопасной коммуникации для передачи сигналов STO, ESD), Modbus TCP (для передачи диагностических данных и статусов).
- Дополнительные протоколы: IEC 61850 MMS (для интеграции с системами энергетической автоматизации), PROFINET IO (опционально, через дополнительный модуль).
- Характеристики передачи данных:
- Скорость передачи: 10/100 Мбит/с (автоматическое определение скорости) — гарантирует низкую задержку передачи (<10 мс) для критических сигналов безопасности (например, команда аварийного останова).
- Максимальное количество подключенных устройств: 32 контроллера безопасности ABB (например, ABB PCD530A102) в сети — поддерживает крупные распределенные системы (например, 10 контроллеров на нефтегазовой площадке).
- Диапазон передачи: До 100 м (при использовании кабеля CAT5e SF/UTP) — достаточный для монтажа в шкафах на одном производственном участке; для больших расстояний поддерживает подключение через коммутаторы ABB.
- Питание:
- Входное напряжение: 24 В DC ±10% — совместимо с модулями питания ABB (например, ABB 751010R0815, ABB 2RCA006836A0001E).
- Потребляемая мощность: ≤4 Вт — низкое энергопотребление, не увеличивает нагрузку на систему питания.
- Операционные параметры:
- Температурный диапазон эксплуатации: -25 °C до +70 °C — устойчив к экстремальным условиям (тепловые цехи, холодильные камеры, открытые площадки).
- Степень защиты: IP20 (для монтажа в закрытых шкафах) — предотвращает попадание пыли и мелких предметов в внутренние компоненты.
- ЭМС-защита: По стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует электромагнитные помехи от силовых двигателей, инверторов и трансформаторов.
- Интерфейсы и индикация:
- Сетевые порты: 2 порта Ethernet (RJ45) — для подключения контроллеров безопасности и SCADA.
- Светодиодные индикаторы: Зеленый — нормальная работа/коммуникация, желтый — предупреждение (низкое напряжение), красный — авария (ошибка коммуникации/неполадка модуля).
- Диагностический порт: RS-485 (Modbus RTU) — для локальной настройки параметров и чтения логов через ПО ABB SafePlus.
Преимущества и особенности ABB LDGRB-01 3BSE013177R1
Основные преимущества ABB LDGRB-01 3BSE013177R1 заключаются в безопасности передачи данных, гибкости и интеграции — именно эти характеристики отличают его от стандартных модулей интерфейса:
- Поддержка безопасного протокола ABB SafeEtherNet/IP: ABB LDGRB-01 3BSE013177R1 использует специализированный протокол SafeEtherNet/IP, который шифрует данные безопасности (например, сигналы ESD, STO) и проверяет их целостность при передаче. Это предотвращает искажения или перехват сигналов — критически важно для нефтегазовых площадок, где ошибка в команде аварийного останова может привести к утечке газа.
- Легкая интеграция с контроллерами безопасности ABB: ABB LDGRB-01 3BSE013177R1 автоматически распознается контроллерами ABB PCD530A102 3BHE041343R0102 и настраивается через стандартное ПО ABB SafePlus. Не требуется сложная настройка протоколов — достаточно указать тип подключенного контроллера и адрес SCADA, и модуль начинает передавать данные в режиме реального времени.
- Низкая задержка и высокая надежность передачи: Скорость передачи 100 Мбит/с и задержка <10 мс делают ABB LDGRB-01 3BSE013177R1 подходящим для критических систем — например, на автомобильной сборочной линии с роботами: сигнал о входе человека в опасную зону передается от контроллера безопасности к SCADA за 5 мс, и робот останавливается за ≤10 мс, защищая оператора от травм.
- Детальная диагностика коммуникации: ABB LDGRB-01 3BSE013177R1 логирует все события коммуникации (подключение/отключение контроллеров, ошибки передачи, уровень сигнала) и передает данные в SCADA. При потере связи с одним из контроллеров модуль активирует красный индикатор и отправляет сигнал тревоги, позволяя операторам быстро локализовать проблему (например, неисправный кабель или коммутатор).
- Устойчивость к агрессивным условиям: Конструкция ABB LDGRB-01 3BSE013177R1 включает в себя экранированные Ethernet-порты (для защиты от электромагнитных помех) и герметизированные разъемы (для защиты от пыли). Это делает его подходящим для металлургических цехов (пыльные условия) или химических заводов (влажные условия), где стандартные модули связи быстро выходят из строя.
Примеры применения ABB LDGRB-01 3BSE013177R1 в отраслях
ABB LDGRB-01 3BSE013177R1 широко используется в отраслях с требованиями к безопасной коммуникации:
- Нефтегаз: На газоперерабатывающем заводе ABB LDGRB-01 3BSE013177R1 обеспечивает связь между 8 контроллерами безопасности ABB PCD530A102 (расположенными на разных участках завода) и системой SCADA ABB System 800xA. Модуль передаёт сигналы аварийного останова (ESD) и статусов датчиков давления через SafeEtherNet/IP с задержкой <8 мс. При превышении давления в трубопроводе контроллер отправляет команду ESD, которая через ABB LDGRB-01 поступает в SCADA, и операторы могут отслеживать остановку процесса в режиме реального времени.
- Химическая промышленность: На химическом заводе с реакторами ABB LDGRB-01 3BSE013177R1 подключен к 4 контроллерам безопасности и SCADA. Модуль передаёт данные о температуре реакторов и состоянии защитных устройств (аварийные кнопки, световые барьеры). При достижении температуры >90 °C контроллер отправляет сигнал STO, который через модуль блокирует приводы насосов подачи реагента, а SCADA логирует событие для последующего анализа.
- Автомобильная промышленность: На автосборочной линии с 6 роботами ABB IRB 6700 ABB LDGRB-01 3BSE013177R1 связывает контроллеры безопасности роботов с центральной SCADA. Модуль передаёт сигналы о состоянии световых барьеров (на входе в зону роботов) — при прерывании барьера сигнал через ABB LDGRB-01 поступает в SCADA за 6 мс, и система останавливает всех роботов на линии, предотвращая травмы операторов.
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB LDGRB-01 3BSE013177R1 обеспечивает связь между контроллерами безопасности турбин и системой мониторинга. Модуль передаёт данные о вибрации турбин и температуре масла через IEC 61850 MMS — при превышении вибрации >5 мм/с контроллер отправляет команду остановки, которая через модуль отображается в SCADA, и операторы могут быстро принять меры для предотвращения разрушения турбины.
Сравнение ABB LDGRB-01 3BSE013177R1 с конкурентами
Для понимания преимуществ ABB LDGRB-01 3BSE013177R1 сравним его с аналогичным модулем интерфейса Siemens 3RK1300-0CE00-0AA2:
| Параметр | ABB LDGRB-01 3BSE013177R1 | Siemens 3RK1300-0CE00-0AA2 |
|---|---|---|
| Класс безопасности | SIL 2, PL d | SIL 1, PL c |
| Задержка передачи данных | <10 мс | <20 мс |
| Поддерживаемые протоколы | SafeEtherNet/IP, Modbus TCP, IEC 61850 | PROFINET IO, Modbus TCP |
| Максимальное количество контроллеров | 32 | 16 |
| Совместимость с контроллерами ABB | Полная (PCD530A102, SafePlus) | Ограниченная (требует адаптера) |
Из сравнения видно, что ABB LDGRB-01 3BSE013177R1 превосходит конкурента по классу безопасности, скорости передачи, гибкости протоколов и количеству поддерживаемых контроллеров — это делает его более надежным выбором для систем безопасности на базе оборудования ABB.
Советы по выбору и мерам предосторожности для ABB LDGRB-01 3BSE013177R1
Советы по выбору
- Определите количество контроллеров безопасности: Выбирайте ABB LDGRB-01 3BSE013177R1 если вам нужно соединить ≤32 контроллера ABB (например, ABB PCD530A102). Для более чем 32 контроллеров используйте несколько модулей в сети через коммутатор ABB или расширенную модель ABB LDGRB-02 3BSE013178R1 (поддерживает 64 контроллера).
- Рассмотрите требуемый протокол: Если ваша система использует SafeEtherNet/IP (для безопасных данных) или IEC 61850 (для энергетики), ABB LDGRB-01 3BSE013177R1 — идеальный выбор. Для систем с PROFINET IO подключите дополнительный модуль адаптера ABB.
- Проверьте условия эксплуатации: Для влажных или пыльных помещений используйте опциональный защитный кожух IP44 — стандартная степень защиты IP20 не защищает модуль от влаги или пыли, которые могут вызвать неполадки в коммуникации.
Меры предосторожности
- Монтаж: Монтируйте ABB LDGRB-01 3BSE013177R1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB LDGRB-01 3BSE013177R1]):
- Используйте только экранированные Ethernet-кабели CAT5e/CAT6 SF/UTP для подключения контроллеров и SCADA — заземлите экран на шкафу управления, чтобы снизить электромагнитные помехи.
- Размещайте модуль远离 высоковольтных компонентов (>1 кВ) и источников помех (инверторы, двигатели) — минимум 50 см, чтобы избежать искажений сигнала.
- Соблюдайте полярность подключения питания (маркировка «+», «-» на корпусе) — неправильное подключение может повредить внутреннюю электронику модуля.
- Тестирование: После монтажа проведите тестирование коммуникации:
- Отправьте тестовый сигнал от контроллера безопасности к SCADA — убедитесь, что задержка передачи <10 мс и данные не искажаются.
- Имитируйте потерю связи (отключите один контроллер) — проверьте, что ABB LDGRB-01 активирует красный индикатор и отправляет сигнал тревоги в SCADA.
- Обслуживание: Проводите ежеквартальное обслуживание:
- Очищайте модуль от пыли с помощью сухой щетки — пыль на Ethernet-портах может привести к нестабильной коммуникации.
- Проверяйте надежность кабельных соединений — ослабленные контакты могут вызвать прерыви в передаче данных, особенно в условиях вибраций.
- Обновляйте прошивку модуля через ПО ABB SafePlus (используйте только официальные файлы из портала ABB) — исправляйте возможные ошибки в протоколах и улучшите совместимость с новыми контроллерами.
