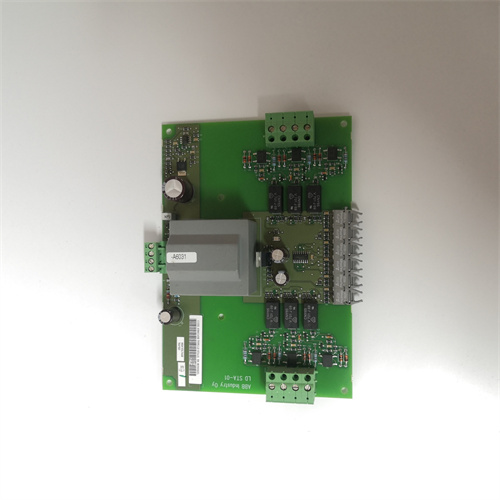

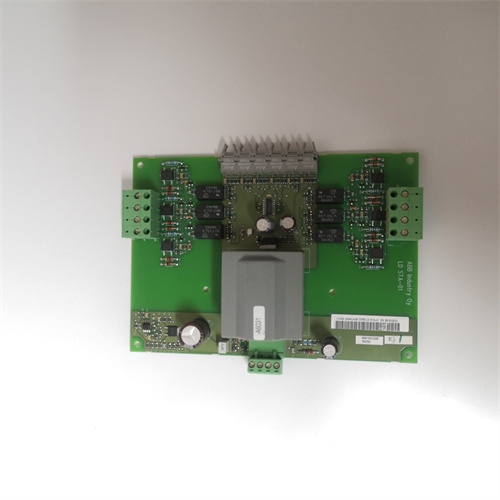

ABB LDSTA-01

Описание

Описание продукта

• Галваническая изоляция каналов и шины: Каждый канал модуля имеет независимую galvanische изоляцию (2.5 кВ有效值 в течение 1 мин) от других каналов и от шины Profibus-DP. Это предотвращает попадание электромагнитных помех (ЭМП) между каналами и из силовых цепей в контроллер, а также защищает датчики от перепадов напряжения. В нефтегазовом трубопроводе, где ABB LDSTA-01 работает рядом с электродвигателями насосов, изоляция гарантирует, что помех от двигателей не искажают сигналы давления и не вызывают ошибок измерения.
• Фильтрация помех и автокалибровка: ABB LDSTA-01 оснащен цифровыми фильтрами низких частот (настраиваемая постоянная времени 0.1–10 с) для подавления высокочастотных помех. Кроме того, модуль поддерживает автоматическую калибровку (с использованием внутреннего эталонного источника) через ПО ABB Control Builder, что исключает необходимость периодического демонтажа и калибровки на стенде. В энергетической установке, где ABB LDSTA-01 контролирует температуру масла трансформатора (RTD Pt100), автокалибровка раз в месяц поддерживает точность измерения на уровне ±0.05 °C, даже при изменении окружающей температуры.

Параметры продукта

Преимущества и особенности

1. Универсальность сигналов: Поддержка 4–20 мА, 0–10 В, термопар и RTD — не требуется отдельные модули для разных типов датчиков.
2. Высокая точность: ±0.05% для аналоговых сигналов и ±0.1 °C для термопар, соответствует требованиям строгих промышленных процессов.
3. Независимая изоляция каналов: Защищает от помех между каналами и гарантирует стабильность измерений.
4. Автокалибровка: Избегает ручной калибровки, снижая трудозатраты на обслуживание.
5. Детальная диагностика: Светодиоды и сигналы в контроллер позволяют быстро выявлять неисправности датчиков или каналов.

Примеры применения в отраслях

• Химическая промышленность — Реактор синтеза лекарств:

  В фармацевтическом заводе ABB LDSTA-01 собирает сигналы от 6 датчиков (4 термопары типа K для температуры реакции, 2 датчика давления 4–20 мА) и 2 датчиков уровня жидкости (0–10 В). Модуль преобразует сигналы в цифровые данные с разрешением 16 бит и передает в DCS ABB Advant OCS. При изменении температуры реакции на 0.1 °C ABB LDSTA-01 немедленно фиксирует это изменение и передает данные для корректировки нагрева — это гарантирует, что синтез лекарства происходит в строго заданных параметрах, соблюдая ГОСТ и требования к качеству.

• Энергетика — Мониторинг трансформатора:

  На электростанции ABB LDSTA-01 контролирует параметры трансформатора: 3 канала для температуры масла (RTD Pt100), 3 канала для температуры обмоток (термопары типа J) и 2 канала для тока обмоток (4–20 мА через трансформаторы тока). Galvanische изоляция каналов защищает сигналы от помех от силовых цепей трансформатора, а автокалибровка раз в месяц поддерживает точность измерения. Если температура масла превышает 80 °C, ABB LDSTA-01 передает сигнал предупреждения в контроллер, который включает вентилятор охлаждения.

• Пищвая промышленность — Линя пастеризации:

  В молочном заводе ABB LDSTA-01 управляет температурой пастеризации: 4 канала подключены к термопарам типа K (расположенные в разных участках нагрева), а 4 канала — к датчикам уровня молока (0–10 В). Модуль гарантирует, что температура в каждом участке измеряется с точностью ±0.08 °C, а фильтрация помех (постоянная времени 0.5 с) подавляет колебания сигнала от вибраций конвейера. Если температура в одном из участков превышает 75 °C (максимально допустимая для пастеризации), ABB LDSTA-01 отправляет сигнал аварии в PLC, который останавливает подачу молока и открывает клапан сброса.

Сравнение с конкурентами

Рекомендации по выбору

1. Систем с контроллерами ABB Advant OCS/AC 800M: Проекты, где уже используется инфраструктура ABB — модуль идеально интегрируется и не требует дополнительных адаптеров.
2. Процессы с строгими требованиями к точности: Фармацевтика, пищевая промышленность — ±0.05% точности гарантирует соответствие стандартам качества.
3. Множество типов датчиков: Если используются одновременно 4–20 мА, термопары и RTD — универсальность модуля экономит место в шасси и стоимость.
4. Условия с высокими ЭМП: Энергетика, нефтегаз — отдельная изоляция каналов защищает от помех и ошибок измерения.
5. Снижение трудозатрат на обслуживание: Автокалибровка исключает необходимость периодического демонтажа модуля, сокращая простои.

Примеры применения в отраслях

• Химическая промышленность — Реактор синтеза лекарств:

  В фармацевтическом заводе ABB LDSTA-01 собирает сигналы от 6 датчиков (4 термопары типа K для температуры реакции, 2 датчика давления 4–20 мА) и 2 датчиков уровня жидкости (0–10 В). Модуль преобразует сигналы в цифровые данные с разрешением 16 бит и передает в DCS ABB Advant OCS. При изменении температуры реакции на 0.1 °C ABB LDSTA-01 немедленно фиксирует это изменение и передает данные для корректировки нагрева — это гарантирует, что синтез лекарства происходит в строго заданных параметрах, соблюдая ГОСТ и требования к качеству.

• Энергетика — Мониторинг трансформатора:

  На электростанции ABB LDSTA-01 контролирует параметры трансформатора: 3 канала для температуры масла (RTD Pt100), 3 канала для температуры обмоток (термопары типа J) и 2 канала для тока обмоток (4–20 мА через трансформаторы тока). Galvanische изоляция каналов защищает сигналы от помех от силовых цепей трансформатора, а автокалибровка раз в месяц поддерживает точность измерения. Если температура масла превышает 80 °C, ABB LDSTA-01 передает сигнал предупреждения в контроллер, который включает вентилятор охлаждения.
