Описание

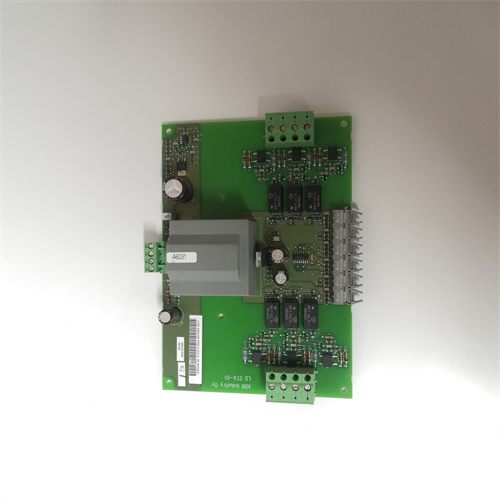

ABB LDSTA-01 63940143B (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль сигнальной обработки и трансформации от компании ABB, разработанный для преобразования и адаптации аналоговых сигналов (температуры, давления, уровня) от датчиков к стандартным интерфейсам PLC/DCS. ABB LDSTA-01 63940143B относится к серии модулей сигнальной обработки ABB Signal Conditioners и специализируется на высокой точности измерения, устойчивости к помехам и универсальности применения — идеально для применения в химической промышленности, энергетике (ТЭС, ГЭС), нефтегазовой сфере и пищевой промышленности, где требуется точная обработка слабых аналоговых сигналов перед передачей в контроллеры.
Описание продукта
ABB LDSTA-01 63940143B представляет собой моноблочный модуль сигнальной обработки с двумя аналоговыми входами (для подключения датчиков типа RTD, термокуплей, 4–20 мА, 0–10 В) и одним аналоговым выходом (стандарт 4–20 мА или 0–10 В, настраиваемый). Основная функция модуля — усиление слабых сигналов от датчиков (например, термокуплей типа K с выходом <10 мВ), фильтрация помех и трансформация сигнала к виду, пригодному для считывания PLC ABB AC800M, DCS ABB 800xA или сторонних контроллеров (Siemens S7, Schneider Modicon). Максимальная точность измерения составляет ±0.1% от полного диапазона сигнала — это критично для процессов, где требуется высокая точность, например, регулировка температуры в химической реакторе с допуском ±0.5 °C.
Основной достоинством ABB LDSTA-01 63940143B является высокая устойчивость к электромагнитным помехам (ЭМП) и защита сигналов: модуль оснащен galvanic изоляцией между входом, выходом и питанием (изоляция 2.5 кВ有效值 в течение 1 мин), что предотвращает попадание помех из силовых цепей в сигнальные линии. Также он имеет встроенный цифровой фильтр с настраиваемой частотой (0.1–10 Гц), который подавляет высокочастотные помехи от электродвигателей, трансформаторов или сварочного оборудования. В нефтегазовой установке, где ABB LDSTA-01 63940143B подключен к датчику давления рядом с компрессором, модуль стабильно передаёт сигнал без искажений, даже при работе компрессора на максимальной мощности.
ABB LDSTA-01 63940143B оснащен функциями для повышения надежности и удобства эксплуатации:
- Автоматическая диагностика и предупреждения: Модуль постоянно контролирует состояние входных сигналов и себя — при отключении датчика, выходе сигнала за диапазон или неисправности внутри модуля он активирует световой индикатор ошибки (красный светодиод) и может передавать сигнал ошибки через дополнительный цифровой выход (PNP-тип). Например, если термокупль, подключенная к ABB LDSTA-01 63940143B, разорвётся, модуль включает индикатор ошибки и сигнализирует PLC, который немедленно останавливает нагрев реактора, предотвращая аварию.
- Универсальность подключения датчиков: Модуль поддерживает широкий спектр датчиков: RTD (Pt100, Pt1000), термокупли (типы J, K, T, E), аналоговые датчики 4–20 мА/0–10 В. Это устраняет необходимость в нескольких модулях для разных типов датчиков — например, в пищевой промышленности ABB LDSTA-01 63940143B одновременно обрабатывает сигнал от термокупли (температура молока) и датчика уровня (0–10 В), преобразуя оба в стандартный выход 4–20 мА для PLC.
Дополнительной особенностью ABB LDSTA-01 63940143B является простота настройки и монтажа: модуль настраивается через кнопочный интерфейс на фронтальной панели или через USB-интерфейс с использованием ПО ABB Signal Configurator (бесплатное для скачивания). Параметры (тип датчика, диапазон сигнала, фильтрация, изоляция) настраиваются за 5–10 минут, даже без глубоких знаний электроники. Монтаж выполняется на стандартный DIN-рейл 35 мм, а компактные размеры (45 × 110 × 90 мм) экономят место в шкафу автоматизации.
ABB LDSTA-01 63940143B также обеспечивает стабильную работу в широком диапазоне температур (-20…+60 °C) и имеет степень защиты IP20, что позволяет использовать его в большинстве промышленных помещений. Корпус модуля устойчив к воздействию химических веществ в низких концентрациях (например, щелочки, слабые кислоты), что расширяет его применение в агрессивных средах химической промышленности.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Промышленный модуль сигнальной обработки (усилитель/трансформатор сигнала) |
| Маркировка | LDSTA-01 63940143B |
| Входные интерфейсы | 2 аналоговых: RTD (Pt100, Pt1000), термокупли (J, K, T, E), 4–20 мА, 0–10 В |
| Выходные интерфейсы | 1 аналоговый (4–20 мА / 0–10 В, настраиваемый); 1 цифровой (PNP, для ошибок) |
| Точность измерения | ±0.1% от полного диапазона сигнала (при 25 °C) |
| Изоляция | Galvanic (вход-выход: 2.5 кВ有效值；вход-питание: 2.5 кВ有效值) |
| Фильтрация помех | Цифровой фильтр, частота 0.1–10 Гц (настраиваемая) |
| Питание | DC 24 В (диапазон 19.2–30 В) |
| Потребляемый ток | ≤50 мА (при максимальной нагрузке) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | -20…+60 °C |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 110 × 90 мм |
| Совместимые контроллеры | ABB AC800M, ABB 800xA DCS, Siemens S7, Schneider Modicon, Rockwell Allen-Bradley |
| Срок службы | ≥10 лет (при эксплуатации в диапазоне температур -10…+50 °C) |
Преимущества и особенности
- Высокая точность: Точность ±0.1% подходит для процессов с строгими требованиями к измерению (химия, нефтегаз).
- Galvanic изоляция: Защита от ЭМП и перепадов напряжения предотвращает искажения сигналов.
- Универсальность: Поддержка разных типов датчиков (RTD, термокупли, аналоговые) устраняет необходимость в нескольких модулях.
- Автоматическая диагностика: Индикатор ошибок и сигнал PLC предотвращают аварии при неисправностях.
- Простота настройки: Кнопочный интерфейс и ПО ABB Signal Configurator упрощают конфигурацию.
Примеры применения в отраслях
-
Химическая промышленность — Реакторная установка:
ABB LDSTA-01 63940143B обрабатывает сигнал от термокупли типа K (температура реакционной смеси, выход 0–5 мВ) и датчика давления (4–20 мА). Модуль усиливает сигнал термокупли, фильтрует помех от смесительных устройств и преобразует оба сигнала в стандартный выход 4–20 мА для DCS ABB 800xA. При разрыве термокупли ABB LDSTA-01 63940143B включает индикатор ошибки и сигнализирует DCS, который останавливает нагрев реактора, предотвращая перегрев смеси. -
Энергетика — ТЭС (Контроль пара):
Модуль подключен к RTD Pt100 (температура пара в турбине, диапазон -50…500 °C) и преобразует его сигнал в 4–20 мА для PLC ABB AC800M. Galvanic изоляция модуля предотвращает попадание помех из силовых цепей турбины в сигнальные линии, а цифровой фильтр (частота 0.5 Гц) подавляет высокочастотные помехи от электродвигателей. Точность ±0.1% гарантирует, что PLC получает данные с ошибкой <0.5 °C, что критично для регулировки параметров турбины. -
Пищевой промышленность — Линя пастеризации:
ABB LDSTA-01 63940143B обрабатывает сигнал от термокупли (температура молока, 60–90 °C) и датчика уровня резервуара (0–10 В). Модуль преобразует оба сигнала в 4–20 мА для PLC, который регулирует нагрев и подачу молока. Устойчивость модуля к влажности (до 85%) и химическим веществам (слабые кислоты) гарантирует работу в условиях мойки производственного оборудования.
Сравнение с конкурентами
| Параметр сравнения | ABB LDSTA-01 63940143B | Siemens SITRANS TS (7NG3211-0NN00) | Schneider Electric TM3AI4 ( сигнальный модуль) |
|---|---|---|---|
| Поддерживаемые датчики | RTD, термокупли, 4–20 мА, 0–10 В | RTD, термокупли | 4–20 мА, 0–10 В |
| Точность | ±0.1% | ±0.2% | ±0.3% |
| Изоляция | 2.5 кВ (galvanic) | 2 кВ (galvanic) | 1.5 кВ (galvanic) |
| Функция диагностики | Да (индикатор + цифровой выход) | Да (индикатор) | Нет |
| Совместимость с PLC | Универсальная | Только Siemens | Только Schneider |
| Преимущество | Универсальность + высокая точность | Интеграция с TIA Portal | Низкая стоимость |
ABB LDSTA-01 63940143B выделяется универсальностью (поддержка всех основных типов датчиков) и более высокой точностью (±0.1% против ±0.2% у Siemens), что делает его предпочтительным для сложных систем с разными датчиками. В отличие от Schneider TM3AI4, он имеет galvanic изоляцию выше и функцию диагностики, критические для безопасных процессов (нефтегаз, химия).
Рекомендации по выбору
ABB LDSTA-01 63940143B рекомендуется для:
- Процессы с высокими требованиями к точности: Химическая промышленность, нефтегазовая сфера — точность ±0.1% гарантирует правильную регулировку параметров.
- Системы с разными типами датчиков: Если используется RTD, термокупли и аналоговые датчики — модуль устраняет необходимость в нескольких устройствах.
- Условия с высокими ЭМП: Энергетика, металлургия — galvanic изоляция 2.5 кВ и фильтрация помех предотвращают искажения сигналов.
- Критические системы с диагностикой: Процессы, где неисправности датчиков могут привести к авариям — индикатор ошибок и сигнал PLC ускоряют реакцию.
- Универсальная интеграция: Проекты с контроллерами разных брендов (ABB + Siemens + Schneider) — модуль не требует дополнительных драйверов.
Если используется только Siemens PLC и TIA Portal — рассмотрите Siemens SITRANS TS. Для бюджетных проектов с только аналоговыми датчиками (4–20 мА/0–10 В) — Schneider Electric TM3AI4. Для работы в условиях агрессивных химических сред — дополнительно защищайте ABB LDSTA-01 63940143B герметичной оболочкой или монтируйте в запыленные шкафы.
Меры предосторожности
- Проверка совместимости датчика: Убедитесь, что тип датчика (RTD, термокупля) поддерживается модулем — несовместимость может привести к ошибке измерения или повреждению ABB LDSTA-01 63940143B.
- Корректное подключение изоляции: При монтаже обеспечьте правильное подключение заземления для galvanic изоляции — отсутствие заземления снижает эффективность защиты от помех.
- Регулировка фильтрации: Настройте частоту фильтра под конкретные условия (например, 0.1 Гц для низкочастотных помех, 10 Гц для высокочастотных) — неправильная фильтрация искажает сигнал.
- Регулярная калибровка: Каждый год калибруйте модуль с использованием эталонных датчиков — это поддерживает точность ±0.1% и предотвращает отклонения измерений.
- Бэкап настроек: Сохраняйте конфигурацию модуля через ПО ABB Signal Configurator — при замене ABB LDSTA-01 63940143B позволяет быстро восстановить работу системы.
