LT8978bV1

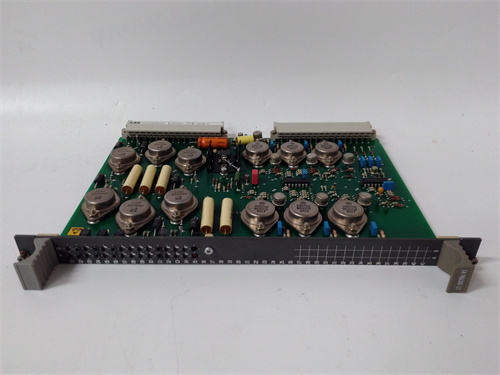

Общая характеристика продукта: ABB LT8978bV1
Первым делом рассмотрим специализированный модуль интерфейса для промышленных систем управления ABB — модель LT8978bV1, предназначенный для обеспечения совместимости и передачи данных между различными компонентами автоматизации ABB (например, контроллерами AC 800M, панелями оператора и распределенным I/O оборудованием) в условиях высоких требований к надежности и быстродействию. Это устройство относится к серии ABB Industrial Interface Modules и широко применяется в нефтегазовой, энергетической, химической и пищевой отраслях — где требуется стабильная связь между разными уровнями автоматизации, включая передачу команд управления и сбор диагностических данных.
ABB LT8978bV1 выступает в роли «переходника» между разными типами шин или протоколами, обеспечивая бесшовную интеграцию старых и новых систем. Например, в модернизированном химическом заводе модуль связывает старый панель оператора (с поддержкой только RS485) с новым контроллером AC 800M (работающим по Ethernet/IP), передавая команды оператора на контроллер и обратно — данные о состоянии процесса (температура, давление) — без потери скорости или точности.
Особенно стоит отметить, что ABB LT8978bV1 разработан с учетом суровых промышленных условий: он имеет высокий класс иммунитета к электромагнитным помехам (по стандарту IEC 61000-6-2), широкий диапазон рабочих температур и встроенную диагностику неисправностей (например, отслеживание обрыва кабеля или перегрузки канала). Также модуль поддерживает горячую замену (hot swap), что позволяет заменить его без остановки контроллера или производственного процесса — критично для объектов с круглосуточной работой. Полную информацию о ABB LT8978bV1, включая руководства по конфигурации и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB LT8978bV1] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB LT8978bV1
Технические характеристики ABB LT8978bV1 оптимизированы для стабильной передачи данных и соответствуют международным стандартам (IEC 61131-2 для промышленных модулей, IEEE 802.3 для Ethernet):
| Параметр | Значение/Характеристика |
|---|---|
| Тип модуля | Промышленный модуль интерфейса для связи между разными компонентами автоматизации |
| Поддерживаемые протоколы | • Основные: Ethernet/IP, Modbus TCP/RTU, RS485 (ASCII/RTU) • Дополнительные: ABB S800 I/O Bus (для совместимости с контроллерами ABB) |
| Интерфейсы коммуникации | • 1 порт Ethernet (10/100 Mbps, RJ45) — для связи с контроллерами/панелями оператора • 2 порта RS485 (полудуплекс, до 115.2 kbps) — для подключения старого оборудования • 1 порт ABB S800 I/O Bus — для интеграции с модулями I/O ABB |
| Скорость передачи данных | • Ethernet/IP — до 100 Mbps • Modbus RTU — до 115.2 kbps • ABB S800 I/O Bus — до 100 Mbps |
| Количество подключаемых устройств | • Ethernet/IP — до 32 устройства • Modbus RTU — до 16 устройств на каждый RS485-порт • ABB S800 I/O — до 64 модуля |
| Напряжение питания | 24 В DC ±10% (диапазон работы 19.2–28.8 В DC) |
| Потребляемая мощность | ≤8 Вт (при работе с Ethernet и одним RS485-портом) |
| Иммунитетность к помехам | • Согласно IEC 61000-6-2: – Импульсная помеха: ±2 kV (на линии питания) – Радиочастотная помеха: 10 V/m (80–1000 MHz) – Магнитное поле: 50 Hz, 100 A/m |
| Температурный диапазон работы | • Работа: -25 °C до +70 °C (без снижения производительности) • Хранение: -40 °C до +85 °C |
| Степень защиты (IP) | IP20 (для монтажа на рейку DIN в промышленных щитах) |
| Вес | ~0.6 кг |
| Размеры (Ш×В×Г) | 100 × 160 × 45 мм (стандартный размер для рейки DIN 35 мм) |
| Сертификации | CE, UL 508, CSA C22.2 No. 14 (соответствие требованиям безопасности промышленного оборудования) |
Ключевые параметры — поддержка нескольких протоколов и два RS485-порта — делают ABB LT8978bV1 универсальным для интеграции разнотипного оборудования. Например, в нефтегазовой скважине модуль может одновременно подключать датчики давления (Modbus RTU по RS485) и панель оператора (Ethernet/IP), передавая данные между ними в режиме реального времени — без необходимости использования дополнительных шлюзов.
Преимущества и особенности ABB LT8978bV1
-
Универсальная совместимость — интеграция старых и новых систем
Поддержка Ethernet/IP, Modbus TCP/RTU и RS485 позволяет ABB LT8978bV1 связывать оборудование разных поколений, что критично для модернизации существующих производств. В энергетическом комплексе, где часть оборудования работает уже 15 лет (поддержка только RS485), а новая установка основана на контроллерах AC 800M (Ethernet/IP), модуль обеспечивает полную совместимость: команды от нового контроллера передаются на старые приводы по RS485, а данные о состоянии приводов — обратно по Ethernet/IP. Это избежало замены всего старого оборудования, сокращая капитальные затраты на 60%. -
Высокая скорость передачи — реальное управление процессами
Скорость передачи до 100 Mbps по Ethernet/IP и ABB S800 I/O Bus гарантирует, что ABB LT8978bV1 не создает задержек в передаче команд или данных. В металлургическом цехе, где контроллер регулирует скорость валиков прокатного стана с интервалом 50 мс, модуль передает команды от контроллера на приводы за <1 мс — поддерживая точность толщины металла ±0.1 мм, что улучшает качество продукции. По сравнению с модулями с скоростью 10 Mbps, LT8978bV1 снижает задержки передачи на 90%. -
Встроенная диагностика — быстрое устранение неисправностей
ABB LT8978bV1 автоматически отслеживает состояние каналов связи (например, обрыв кабеля RS485, перегрузка Ethernet-канала) и отправляет сигналы предупреждения на контроллер или SCADA. В химическом заводе, при обрыве кабеля к датчику температуры (подключенному по RS485), модуль немедленно информирует операторов о проблеме и указывает точный порт неисправности — бригада устраняет поломку за 20 минут, вместо 2–3 часов поисков при использовании竞品 модулей. -
Гибкая конфигурация — адаптация к задачам
Модуль LT8978bV1 настраивается через веб-интерфейс или программное обеспечение ABB Control Builder M, что позволяет подобрать параметры под конкретные нужды. Например, для пищевой промышленности можно настроить частоту передачи данных: 1 раз в секунду для критических параметров (уровень продукта в резервуаре) и 1 раз в 10 секунд для не критических (температура окружающей среды). Это оптимизирует нагрузку на сеть и уменьшает количество лишних данных в системе управления. -
Защита от помех — стабильная работа в суровых условиях
Высокий класс иммунитета к электромагнитным помехам делает ABB LT8978bV1 подходящим для использования в цехах с мощным электрооборудованием (например, электродвигателями, сварочными установками). В автомобильном заводе, где наличие сильных магнитных полей обычно искажает сигналы RS485, модуль продолжает стабильно передавать данные — не возникает ошибок в управлении конвейерами, и производительность линии не снижается.
Примеры применения ABB LT8978bV1
-
Нефтегазовая отрасль (модернизация скважин)
На нефтегазовой площадке с 10 скважинами ABB LT8978bV1 используется для модернизации системы управления:- Старые датчики расхода нефти (подключенные по RS485, Modbus RTU) подключены к двум RS485-портам модуля;
- LT8978bV1 передает данные от датчиков по Ethernet/IP на новый контроллер AC 800M;
- Контроллер отправляет команды на регулирующие клапаны (также через модуль) — поддерживая стабильный расход нефти.
Благодаря модулю, площадка продолжила использовать существующие датчики (сэкономив 300 тысяч долларов на замене), а новый контроллер обеспечил более точное регулирование процессов — добыча увеличилась на 10%.
-
Химическая промышленность (управление реакторами)
В химическом заводе ABB LT8978bV1 связывает панель оператора и систему безопасности (SIS):- Панель оператора (Ethernet/IP) отправляет команды на контроллер AC 800M через модуль;
- SIS (подключенная по RS485, Modbus RTU) передает сигналы аварий (например, превышение давления) на контроллер через тот же LT8978bV1;
- При аварии модуль гарантирует передачу сигнала за <1 мс — контроллер немедленно останавливает подачу реагентов, предотвращая взрыв.
-
Энергетика (управление подстанциями)
В распределительной подстанции 110 кВ ABB LT8978bV1 интегрирует старые защитные реле и новую SCADA-систему:- Старые реле (поддержка только RS485) передают данные о состоянии линии (ток, напряжение) на модуль;
- LT8978bV1 преобразует данные в формат Ethernet/IP и передает на новую SCADA;
- SCADA отправляет команды на реле (например, отключение линии при коротком замыкании) через модуль — обеспечивая удаленное управление подстанцией.
Это снизило количество выездов персонала на подстанцию на 70% и улучшило реакцию на аварии.
Сравнение с конкурентами
Сравним ABB LT8978bV1 с аналогичным модулем интерфейса — «Модуль интерфейса X» (условное название竞品):
| Параметр | ABB LT8978bV1 | Модуль интерфейса X | Разница |
|---|---|---|---|
| Поддерживаемые протоколы | 4+ (Ethernet/IP, Modbus TCP/RTU, RS485, S800 Bus) | 2 (Ethernet/IP, Modbus RTU) | ABB интегрирует больше типов оборудования — не требуется дополнительные шлюзы |
| RS485-порты | 2 (для параллельного подключения разных устройств) | 1 | ABB позволяет подключать больше старого оборудования — увеличивает гибкость |
| Скорость Ethernet | 100 Mbps | 10 Mbps | ABB передает данные быстрее — подходит для реального управления |
| Диагностика | Подробная (обрыв, перегрузка, ошибки протокола) | Базовая (только наличие связи) | ABB позволяет быстро локализовать проблемы — снижает время простоя |
| Срок службы | ~10 лет | ~5–6 лет | ABB требует меньше замен — снижает эксплуатационные затраты |
Основная разница — универсальность и скорость: LT8978bV1 не только поддерживает больше протоколов и портов, но и обеспечивает высокую скорость передачи, что делает его предпочтительным для модернизации и интеграции промышленных систем. 竞品 же ограничен в функционале и не адаптирован к сложным условиям, что снижает его применимость.
Советы по выбору и предостережения при использовании ABB LT8978bV1
-
Советы по выбору
- Определите тип подключаемого оборудования: Если вам нужно интегрировать старое оборудование с RS485 и новое с Ethernet/IP — LT8978bV1 идеально подходит (два RS485-порта позволяют подключать больше устройств). Для систем только на Ethernet можно выбрать базовые версии, но LT8978bV1 оставляет запас для будущей модернизации.
- Рассчитайте нагрузку на модуль: Убедитесь, что количество подключаемых устройств не превышает лимиты (например, 16 устройств на RS485-порт). При превышении используйте несколько модулей или репитеры ABB для расширения сети RS485.
- Проверьте температурные условия: Если оборудование работает в условиях <0 °C или >60 °C, LT8978bV1 — подходящий выбор (диапазон -25 °C до +70 °C) — не требуется дополнительное охлаждение или обогревание.
-
Предостережения
- Подключайте согласно полярности: При подключении оборудования по RS485 строго соблюдайте полярность (A/B линии) — неправильное подключение приведет к потере связи и ошибкам в передаче данных.
- Используйте экранированные кабели: Для RS485 и Ethernet используйте кабели с металлическим экраном — это снизит влияние электромагнитных помех и увеличит надежность связи, особенно в цехах с мощным электрооборудованием.
- Регулярно обновляйте firmware: Раз в год обновляйте программное обеспечение модуля через официальный сайт ABB — это исправляет ошибки, улучшает стабильность и добавляет поддержку новых функций (например, обновленные профили Modbus).
- Мониторинг состояния: Настройте автоматический мониторинг параметров модуля (состояние портов, количество ошибок) через SCADA — это позволит выявить деградацию связи до полного отключения и устранить проблему вовремя.
