Описание

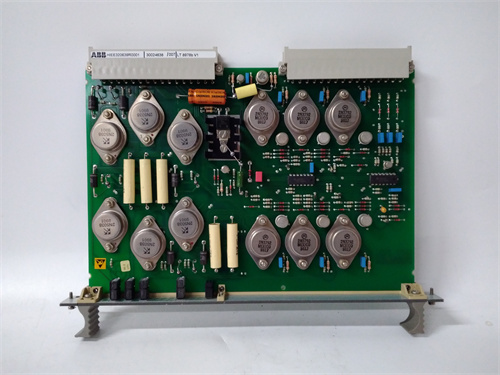

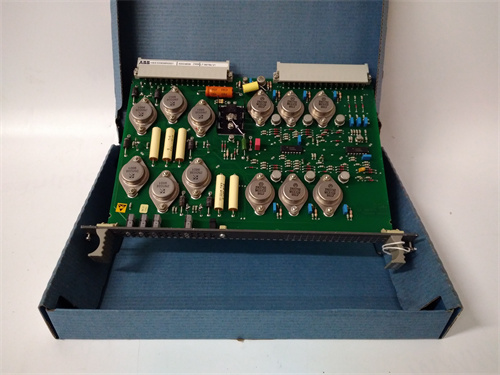

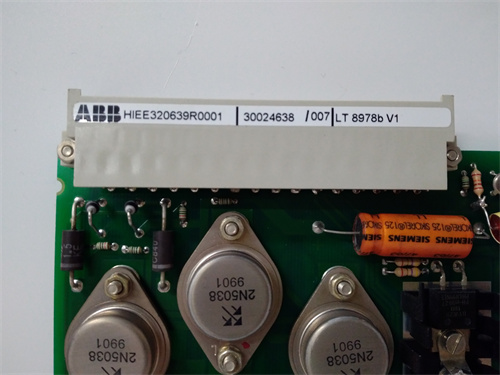

Общие сведения о продукте ABB LT8978bV1
Первым и ключевым моментом является то, что ABB LT8978bV1 — это специализированный модуль регулирования уровня жидкостей (Liquid Level Control Module) компании ABB, разработанный для точного измерения и контроля уровня жидкостей (вода, нефть, химические растворы, сыпучие материалы) в резервуарах, реакторах и трубопроводах промышленных объектов. Он интегрирует функции сигнального ввода от датчиков уровня, обработки данных в реальном времени и выдачи управляющих сигналов для исполнительных механизмов (например, клапаны, насосы), соответствуюя стандартам IEC 61131-2 (для модулей I/O) и EN 61000-6-2 (для ЭМС-защиты). Детальную информацию о технических характеристиках, поддерживаемых датчиках и условиях интеграции ABB LT8978bV1 можно найти по официальной ссылке продукта: [ссылка на ABB LT8978bV1]. Именно благодаря высокой точности измерения, гибкости в подключении датчиков и полной совместимости с контроллерами ABB (например, ABB AC 800M, ABB AC 500) ABB LT8978bV1 стал востребованным в нефтегазовой, химической, пищевой и водопроводной промышленности — где нестабильный уровень жидкости (например, переполнение резервуара с нефтью или недостаток воды в котле) может привести к экологическим авариям, браку продукции или остановке критических процессов.
Технические параметры ABB LT8978bV1
Параметры ABB LT8978bV1 соответствуют строгим стандартам модулей регулирования уровня, гарантируя стабильную работу даже в условиях агрессивных сред и электромагнитных помех:
- Тип устройства: Модуль регулирования уровня жидкостей с 4 аналоговыми входами для датчиков и 2 аналоговых/цифровых выходами для управления исполнителями, предназначенный для монтажа на DIN-рейке в шкафах управления автоматизацией или панелях распределения сигналов.
- Характеристики измерения и регулирования:
- Поддерживаемые типы датчиков:
- Ультразвуковые датчики уровня (диапазон измерения 0,1–10 м);
- Капacitance датчики (для измерения уровня сыпучих материалов и конденсаторов);
- Давлением датчики (для измерения уровня по гидростатическому давлению, диапазон 0–10 бар).
- Диапазон измерения уровня: 0–10 м (в зависимости от датчика) — покрывает большинство промышленных резервуаров (от небольших баков容量 100 л до крупных хранилищ容量 10 000 м³).
- Точность измерения: ±0,1% от полного диапазона (FS) — критически важно для процессов с строгими требованиями (например, дозировка химических растворов в реакторах, где отклонение уровня на 1 мм может повлиять на качество продукта).
- Частота обновления данных: ≤50 мс — мгновенное отслеживание изменений уровня (например, при быстром наполнении резервуара насосом, модуль успевает корректировать работу клапана за 0,1 с, предотвращая переполнение).
- Поддерживаемые типы датчиков:
- Функции регулирования и защиты:
- Базовые функции: Автоматическое регулирование уровня (PID-алгоритм), установка граничных значений (минимальный/максимальный уровень), выдача сигналов тревоги при выходе за пределы допустимого диапазона.
- Защитные функции: Защита от переполнения (при уровне >95% объема резервуара — отключение насоса/закрытие клапана), защита от опустошения (при уровне <5% — остановка насоса для предотвращения сухого хода).
- Диагностика: Определение неисправностей датчиков (обрыв провода, короткое замыкание) и нестабильных сигналов — при сбое датчика модуль переключается на резервный режим (использует данные другого датчика) и отправляет сигнал тревоги в контроллер.
- Коммуникационные и электрические параметры:
- Интерфейсы связи: Ethernet (Modbus TCP, PROFINET IO) — для связи с контроллерами ABB и SCADA ABB System 800xA; RS-485 (Modbus RTU) — для локального подключения операторских панелей (например, ABB TP858).
- Выходные сигналы: 2 аналоговых выхода (4–20 мА DC) — для управления насосами/клапанами; 2 цифровых выхода (NO/NC) — для сигнализации тревог.
- Питание: 24 В DC ±10% — совместимо с модулями питания ABB (например, ABB 1SVR011718R2500).
- Потребляемая мощность: ≤4 Вт — низкое энергопотребление, не увеличивающее нагрузку на систему.
- Операционные параметры:
- Температурный диапазон эксплуатации: -20 °C до +65 °C — устойчив к условиям стандартных промышленных помещений (тепловые цехи, холодильные камеры для пищевых продуктов).
- Степень защиты: IP20 (для монтажа в закрытых шкафах) — предотвращение попадания пыли и мелких предметов.
- Устойчивость к агрессивным средам: Оболочка из полиамида — устойчива к нефти, маслам, слабым кислотам и щелочами (подходит для нефтегазовых и химических объектов).
Преимущества и особенности ABB LT8978bV1
Основные преимущества ABB LT8978bV1 заключаются в гибкости, точности и надежности — именно эти характеристики отличают его от стандартных модулей регулирования уровня:
- Гибкая поддержка разных типов датчиков: ABB LT8978bV1 подключает до 4 датчиков уровня разных технологий (ультразвуковые, capacitance, давлением), что позволяет использовать один модуль для контроля различных резервуаров на одном объекте. Например, на нефтегазовой площадке модуль может отслеживать уровень нефти в хранилище (ультразвуковой датчик) и уровень воды в охлаждающей системе (давление датчик) — без покупки нескольких специализированных модулей.
- Высокая точность и быстрая реакция: Точность измерения ±0,1% FS и обновление данных за 50 мс делают ABB LT8978bV1 подходящим для критических процессов — например, в химическом заводе он регулирует уровень раствора в реакторе: при отклонении на 0,5% от заданного значения модуль корректирует работу дозирующего насоса за 30 мс, сохраняя соотношение компонентов и предотвращая брак.
- Легкая интеграция с системами ABB: ABB LT8978bV1 автоматически распознается контроллерами ABB AC 800M и ABB AC 500 через Ethernet или RS-485. Через ПО ABB Automation Builder операторы могут быстро настроить PID-параметры (пропорциональный, интегральный, дифференциальный коэффициенты), граничные уровни и тип датчика для каждого канала — это сокращает время настройки с 5 часов до 1 часа, ускоряя запуск системы.
- Комплексная защита от аварий: ABB LT8978bV1 включает двойную защиту — от переполнения и опустошения резервуара. При достижении максимального уровня (например, 95% объема) модуль мгновенно закрывает клапан наполнения и отключает насос, а при минимальном (5%) — останавливает насос откачки, предотвращая его сухой ход и повреждение. Дополнительно модуль отправляет сигналы тревоги в SCADA, оповещая операторов о нештатном режиме.
- Устойчивость к помехам и агрессивным средам: Конструкция ABB LT8978bV1 включает фильтры низких частот (ЭМС-защита класс 3) и оболочку из полиамида, что гарантирует работу в условиях сильных электромагнитных помех (от силовых двигателей) и контакта с агрессивными средами (нефть, кислоты). Это критически важно для нефтегазовых и химических объектов, где стандартные модули часто выходят из строя из-за коррозии или искажений сигнала.
Примеры применения ABB LT8978bV1 в отраслях
ABB LT8978bV1 широко используется в отраслях с требованиями к точному контролю уровня жидкостей:
- Нефтегаз (нефтеперерабатывающий завод): На заводе ABB LT8978bV1 контролирует уровень нефти в резервуаре хранения (емкость 5000 м³). Подключенный ультразвуковой датчик (диапазон 0–8 м) передаёт данные модулю, который регулирует работу клапана наполнения через аналоговый выход (4–20 мА DC). При уровне нефти >90% (порог предупреждения) модуль снижает скорость наполнения, а при >95% (порог аварии) полностью закрывает клапан и отправляет сигнал тревоги в SCADA. Это предотвращает перелив нефти и экологические последствия.
- Химическая промышленность (завод по производству пластиков): На заводе ABB LT8978bV1 управляет уровнем мономерного раствора в реакторе (емкость 1000 л). Подключенный capacitance датчик измеряет уровень раствора, и модуль использует PID-алгоритм для регулировки работы дозирующего насоса. При отклонении уровня на 0,3% от заданного (500 л) модуль корректирует ток насоса за 40 мс, сохраняя стабильное соотношение мономеров и качество пластика. При сбое датчика модуль переключается на резервный давление датчик, не останавливая реакцию.
- Пищевая промышленность (завод по производству сока): На заводе ABB LT8978bV1 контролирует уровень сока в баке пастеризации (емкость 500 л). Подключенный ультразвуковой датчик (диапазон 0–1 м) отслеживает уровень, и модуль управляет клапаном подачи холодной воды для охлаждения сока. При уровне сока >80% модуль открывает клапан (сигнал 20 мА), а при <20% — закрывает, поддерживая оптимальный объем для пастеризации и предотвращая переполнение или нехватку продукта.
- Водопровод (станция очистки воды): На станции ABB LT8978bV1 управляет уровнем очищенной воды в резервуаре подачи (емкость 10 000 м³). Подключенный давление датчик (диапазон 0–5 бар) измеряет уровень по гидростатическому давлению, и модуль регулирует работу насосов подачи воды в городскую сеть. При уровне <10% модуль увеличивает скорость насосов, а при >90% — снижает, обеспечивая стабильное водоснабжение и избегая переполнения резервуара.
Сравнение ABB LT8978bV1 с конкурентами
Для понимания преимуществ ABB LT8978bV1 сравним его с аналогичным модулем регулирования уровня Siemens S7-1200 SM 1231 (4AI) + SIMATIC WinCC:
| Параметр | ABB LT8978bV1 | Siemens S7-1200 SM 1231 + WinCC |
|---|---|---|
| Точность измерения | ±0,1% FS | ±0,3% FS |
| Поддерживаемые датчики | Ультразвуковые, capacitance, давление | Только аналоговые (давление) |
| Встроенные PID-алгоритмы | Да (стандартно) | Требует настройки в WinCC |
| Защита от переполнения/опустошения | Автоматическая (без дополнительного программирования) | Требует написания скриптов в WinCC |
| Совместимость с ABB AC 800M | Полная (автоматическое распознавание) | Ограниченная (требует адаптера Modbus) |
Из сравнения видно, что ABB LT8978bV1 превосходит конкурента по точности, гибкости в подключении датчиков, встроенными защитными функциями и интеграцией с системами ABB — это делает его более надежным выбором для управления уровнем жидкостей на базе оборудования ABB.
Советы по выбору и мерам предосторожности для ABB LT8978bV1
Советы по выбору
- Определите тип датчика и диапазон измерения: Выбирайте ABB LT8978bV1 если вам нужно использовать ультразвуковые, capacitance или давление датчики с диапазоном измерения 0–10 м. Для диапазонов >10 м (крупные резервуары) используйте опциональные усилители сигнала, которые поддерживаются модулем.
- Рассмотрите условия эксплуатации: Если модуль будет работать в агрессивных средах (нефть, кислоты) или условиях сильных помех (металлургические цехи), ABB LT8978bV1 с оболочкой полиамида и ЭМС-защитой класс 3 — идеальный выбор. Для сухих помещений (пищевая промышленность) стандартная конфигурация подходит без дополнительных защит.
- Проверьте совместимость с контроллером: Убедитесь, что ваш контроллер ABB (AC 800M/AC 500) поддерживает протоколы Modbus TCP или PROFINET IO — ABB LT8978bV1 автоматически распознается через эти интерфейсы, не требуя дополнительного программирования.
Меры предосторожности
- Монтаж: Монтируйте ABB LT8978bV1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB LT8978bV1]):
- Подключайте датчики через экранированные кабели (длина не более 100 м) — заземлите экран на шкафу управления, чтобы снизить электромагнитные помехи.
- Размещайте модульисточников тепла (трансформаторы, нагреватели) — минимум 50 см, чтобы избежать перегрева и искажений сигнала.
- Соблюдайте полярность подключения питания и сигнальных цепей (маркировка «+», «-» на корпусе) — неправильное подключение может повредить модуль или датчик.
- Тестирование:
- После монтажа калибруйте модуль с использованием эталонного уровня (например, заполните резервуар доKnown volume) — убедитесь, что показания ABB LT8978bV1 соответствуют реальному уровню с отклонением ≤±0,1% FS.
- Имитируйте нештатные режимы (например, переполнение) — проверьте, что модуль активирует защиту (закрытие клапана, сигнал тревоги) за ≤100 мс.
