Описание
Общая характеристика продукта

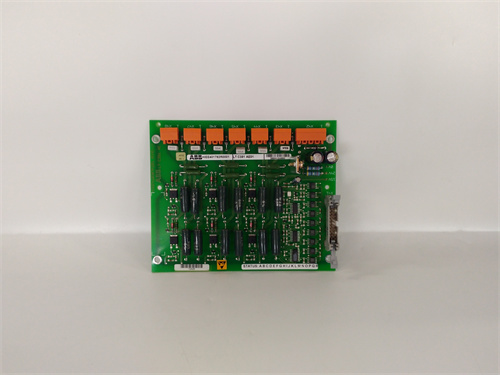

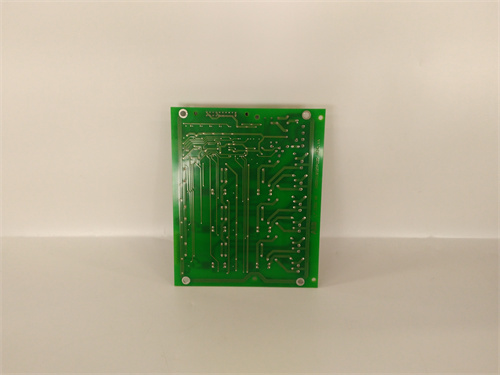

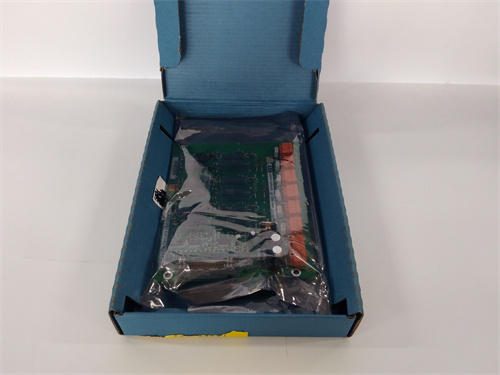

Первым делом рассмотрим промышленный модуль управления трансформатором с регулируемым τάжением (OLTC — On-Load Tap Changer) от бренда ABB — модель LTC391AE01 HIEE401782R0001, предназначенный для точного и безопасного контроля положений тапа OLTC в распределительных и трансформаторных подстанциях. Это устройство относится к серии ABB LTC Control Modules, широко применяемых в энергетике (электростанции, распределительные сети), промышленности (крупные заводы с собственными электроснабжениями) и инфраструктуре (городские электроснабжения), где требуется стабильное поддержание напряжения на низковольтных шинах и защита OLTC against неправильных операций.
ABB LTC391AE01 HIEE401782R0001 обеспечивает два основные режима работы: автоматический (управление тапами по сигналу датчика напряжения) и ручной (управление через локальный интерфейс или удаленную SCADA-систему). Модуль поддерживает OLTC с до 32 положениями тапа, интегрирует алгоритмы предотвращения частых переключений (антициклический контроль) и защищает механизм OLTC against перегрузки (по сигналу трансформатора тока). Это критично для увеличения срока службы OLTC — частые переключения или работа при перегрузке могут привести к износу контактов и дорогостоящему ремонту.
Особенно стоит отметить, что ABB LTC391AE01 HIEE401782R0001 оснащен функциями детальной диагностики и коммуникации: регистрация всех операций OLTC (время переключения, номер тапа), передача данных через интерфейсы Modbus RTU и IEC 61850 (для цифровых подстанций), а также индикация состояния через светодиоды и ЖК-дисплей. Это позволяет операторам отслеживать состояние OLTC в режиме реального времени, выявлять предпредельные режимы (например, приближение к максимальному количеству переключений) и планировать техническое обслуживание. Полную информацию о ABB LTC391AE01 HIEE401782R0001, включая схемы подключения и параметры настройки, можно найти по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB LTC391AE01 HIEE401782R0001 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001]):
-
Характеристики управления OLTC:
- Тип устройства — модуль управления трансформатором OLTC;
- Поддерживаемое количество положений тапа: До 32 (настраиваемое);
- Режимы управления: Автоматический (по напряжению), ручной (локальный/удаленный);
- Диапазон регулирования напряжения: ±15% от номинального (настраиваемый);
- Точность поддержания напряжения: ±0.5% (в автоматическом режиме);
- Антициклический контроль: Задержка между переключениями 1–300 с (настраиваемая) — предотвращение частых переключений.
-
Входные/выходные сигналы:
- Входные сигналы:
- Сигнал напряжения: От трансформатора напряжения (ТН) — 100 В/57.7 В AC;
- Сигнал тока: От трансформатора тока (ТТ) — 5 А/1 А AC (для защиты against перегрузки);
- Сигнал положения тапа: От энкодера OLTC (RS485);
- Выходные сигналы: 4 дискретных выхода (релевыми контактами) для управления OLTC (переключение вверх/вниз, останов, блокировка);
- Изоляция: 250 В АС между сигнальными входами/выходами и питанием (по стандарту IEC 61010).
- Входные сигналы:
-
Коммуникации и эксплуатационные характеристики:
- Интерфейсы связи: 1 × RS485 (Modbus RTU), 1 × Ethernet (IEC 61850 MMS/GOOSE);
- Локальный интерфейс: ЖК-дисплей 2.8 дюйма + кнопки для настройки и ручного управления;
- Питание: DC 24 В ±15% или AC 110/220 В ±10% (двухтекстовое питание для отказоустойчивости);
- Потребляемый ток: ≤80 мА (без нагрузки на выходы);
- Класс защиты корпуса: IP40 (для монтажа в шкафу управления);
- Температурный диапазон работы: -20 °C до +70 °C;
- Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
- Иммунитет к ЭМП: EMC Class A (по стандартам EN 61000-6-2/EN 61000-6-4).
Преимущества и особенности
- Точное Автоматическое Управление OLTC: ABB LTC391AE01 HIEE401782R0001 поддерживает напряжение с точностью ±0.5% в автоматическом режиме, что критично для объектов с чувствительным оборудованием (например, лаборатории, больницы), где перепады напряжения >1% могут привести к выходу из строя оборудования. Модуль корректирует положение тапа OLTC уже при минимальном отклонении напряжения, поддерживая стабильность электроснабжения даже при переменных нагрузках (например, пиковое потребление в вечерние часы).
- Защита OLTC Against Износа и Перегрузки: Антициклический контроль (задержка между переключениями) предотвращает частые операций OLTC, что увеличивает срок службы контактов до 100 000 циклов (вместо 50 000 без защиты). Защита against перегрузки по сигналу ТТ блокирует переключение OLTC, если ток трансформатора превышает 120% номинального — это предотвращает перегрев контактов и повреждение механизма.
- Интеграция в Цифровые Подстанции (IEC 61850): Поддержка протокола IEC 61850 (MMS/GOOSE) позволяет интегрировать ABB LTC391AE01 HIEE401782R0001 в современные цифровые подстанции, где все устройства управляются из централизованного операторского пункта. Протокол GOOSE обеспечивает передачу сигналов управления OLTC за ≤1 мс, что критично для координации работы нескольких трансформаторов в одной сети (например, в городской распределительной сети).
- Детальная Диагностика и Логирование: Регистрация всех операций OLTC (время, номер тапа, причина переключения) и хранение данных в неразрушаемой памяти (до 1 млн событий) позволяет операторам анализировать историю работы и выявлять нештатные ситуации. Например, частые переключения в определенные часы могут указывать на нестабильность нагрузки, что требует дополнительного анализа сети. Локальный дисплей позволяет быстро проверять состояние OLTC без подключения дополнительного оборудования.
- Отказоустойчивость Двухтекстового Питания: Двухтекстовое питание (DC 24 В или AC 110/220 В) гарантирует, что ABB LTC391AE01 HIEE401782R0001 продолжает работать даже при сбое одного источника. Это критично для трансформаторов первой категории электроснабжения (например, электроснабжение больниц), где остановка управления OLTC может привести к потере напряжения и аварийным последствиям. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001].
Примеры применения в отраслях
Модуль управления OLTC ABB LTC391AE01 HIEE401782R0001 широко используется в системах электроснабжения:
- Энергетика (распределительные подстанции 110/10 кВ): Управление OLTC трансформатора 110/10 кВ, питающего жилой район — ABB LTC391AE01 HIEE401782R0001 в автоматическом режиме корректирует положение тапа OLTC при изменении нагрузки (например, увеличение потребления в вечерние часы). Антициклический контроль с задержкой 60 с предотвращает частые переключения, а защита against перегрузки блокирует операцию, если ток трансформатора превышает 120% номинального. Данные о работе передаются в SCADA-систему энергетической компании через IEC 61850.
- Промышленность (крупный металлургический завод): Управление OLTC трансформатора 35/6 кВ, питающего цех с электродвигателями — модуль поддерживает напряжение 6 кВ с точностью ±0.5%, что необходимо для стабильной работы электродвигателей (перепады напряжения >1% снижают КПД и увеличивают износ). При плановой остановке цеха оператор через локальный дисплей переключает OLTC в ручной режим, устанавливая минимальное напряжение для безопасной работы оборудования.
- Инфраструктура (аэропорт): Управление OLTC трансформатора 20/0.4 кВ, питающего терминалы и системы навигации — ABB LTC391AE01 HIEE401782R0001 обеспечивает стабильное напряжение для чувствительных систем навигации (требуется точность ±0.3%). Двухтекстовое питание гарантирует работу модуля даже при сбое основного источника электроснабжения, предотвращая остановку навигационных систем. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001].
Сравнение с конкурентами
Сравним ABB LTC391AE01 HIEE401782R0001 с аналогичными модулями управления OLTC (Siemens 7UT613, Schneider Electric Sepam S60, GE Multilin 469).
| Параметр | ABB LTC391AE01 HIEE401782R0001 | Siemens 7UT613 | Schneider Sepam S60 |
|---|---|---|---|
| Точность поддержания напряжения | ±0.5% | ±1% | ±1% |
| Максимальное количество тапа | До 32 | До 24 | До 24 |
| Поддержка протоколов | Modbus RTU, IEC 61850 (стандарт) | Modbus RTU, IEC 61850 (опционально) | Modbus RTU, DNP3.0 |
| Антициклический контроль | 1–300 с (настраиваемый) | 10–120 с (настраиваемый) | 5–60 с (настраиваемый) |
| Температурный диапазон | -20 °C до +70 °C | -10 °C до +60 °C | -10 °C до +65 °C |
ABB LTC391AE01 HIEE401782R0001 выделяется более высокой точностью поддержания напряжения (±0.5%), большим количеством поддерживаемых тапов (до 32) и стандартной поддержкой IEC 61850 — это делает его предпочтительным для цифровых подстанций и систем с высокими требованиями к стабильности электроснабжения (энергетика, аэропорты, больницы). Дополнительное сравнение по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001].
Советы по выбору и предостережения
-
Советы по выбору:
- Для трансформаторов с OLTC >24 положения тапа — ABB LTC391AE01 HIEE401782R0001 поддерживает до 32 тапа, в отличие от аналогов с лимитом 24, что позволяет использовать его для высоковольтных трансформаторов с широким диапазоном регулирования напряжения.
- При интеграции в цифровые подстанции (IEC 61850) — стандартная поддержка протокола GOOSE у модуля гарантирует быструю передачу сигналов управления, в отличие от моделей, где IEC 61850 требует дополнительной лицензии или адаптера.
- Для систем с требованиями к точности ±0.5% (например, аэропорты, лаборатории) — ABB LTC391AE01 HIEE401782R0001 обеспечивает необходимую стабильность, в отличие от моделей с точностью ±1%, которые могут не удовлетворять техническим заданиям. Детали по выбору доступны по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001].
-
Предостережения:
- Точно настройте параметры ТН/ТТ (трансформаторы напряжения/тока): Неправильная настройка (например, указание ТН 100 В вместо 57.7 В) приведет к ошибке измерения напряжения/тока и ложным срабатываниям защиты, повреждая OLTC или модуль ABB LTC391AE01 HIEE401782R0001.
- Не отключайте антициклический контроль: Отключение задержки между переключениями приведет к частым операциям OLTC, снизив срок службы контактов до 50% от номинального.
- Регулярно проверяйте состояние энкодера OLTC: Сбой энкодера приведет к потере сигнала о положении тапа, и модуль автоматически блокирует управление OLTC — проверку выполняйте раз в 6 месяцев при техническом обслуживании.
- Обеспечьте защиту модуля against электромагнитных помех: Устанавливайте ABB LTC391AE01 HIEE401782R0001 на расстоянии ≥1 м от силовых кабелей и трансформаторов, используйте экранированные кабели для подключения входов/выходов — это предотвращает искажение сигналов и ложные срабатывания.
