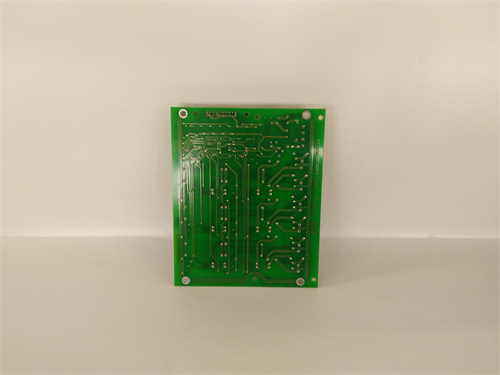

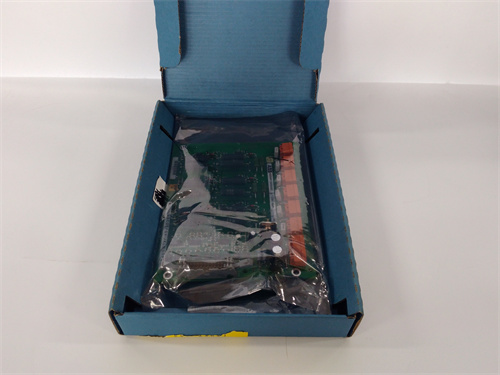

ABB LTC391AE01 HIEE401782R0001 — изображение 2

ABB LTC391AE01 HIEE401782R0001

Технические параметры ABB LTC391AE01 HIEE401782R0001

Технические характеристики ABB LTC391AE01 HIEE401782R0001 соответствуют стандартам IEC 61850 (коммуникации в электроэнергетике), IEC 60255 (измерительные и защитные устройства) и ANSI C37.90 (защита от перенапряжений):

Параметр	Значение/Характеристика
Тип устройства	Модуль контроля на-load таппCHANger (LTC) трансформатора, серия ABB Relion®
Параметры измерения	• Напряжение: Диапазон 0–120% номинального (до 150 кВ), точность класс 0.2 • Ток: Диапазон 0–6 А (с трансформаторами тока), точность класс 0.2S • Температура: Диапазон -50 °C – +125 °C, точность ±1 °C • Положение таппCHANger: 0–120 шагов, разрешение 1 шаг
Регулировка LTC	• Диапазон регулировки напряжения: ±15% от номинального • Шаг переключения: 0.5–2% (настраиваемый) • Время переключения таппCHANger: ≤200 мс • Логика регулировки: PI-регулятор (настраиваемые коэффициенты)
Защитные функции	• Защита от короткого замыкания в LTC: Срабатывание при токе ≥10 кА, время ≤10 мс • Защита от перегрузки: Срабатывание при токе ≥120% номинального (задержка настраиваемая) • Защита от перенапряжения: Срабатывание при напряжении ≥130% номинального • Защита от неправильного положения таппCHANger: Блокировка при неопределенном положении
Коммуникация	• Протоколы: IEC 61850 (MMS, GOOSE, SV), Modbus RTU/TCP • Интерфейсы: Ethernet (2 порта, 100 Мбит/с), RS485 • Синхронизация времени: SNTP, IRIG-B • Логирование: до 10 000 событий (время, тип события, параметры)
Питание	• Тип напряжения: 110/220 В AC/DC ±15% • Потребление: ≤20 ВА • Протекция: От перегрузки, обратной полярности и перенапряжений
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤50 м/с² (10–2000 Гц) • Класс защиты: IP54 (корпус), IP20 (внутренние компоненты)
Конструктивные параметры	• Тип монтажа: Встраивание в шкаф (DIN-рейл или панельное) • Габариты (Ш×В×Г): 145 мм × 210 мм × 100 мм • Вес: ~1.5 кг • Материал корпуса: Алюминиевый сплав (antikоррозийный) • Индикаторы: LED (питание, связь, авария, состояние LTC)
Сертификации	CE, IECEx, ATEX (Ex d IIC T4 Ga), UL 508, соответствие IEC 61850 и IEC 60255.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB LTC391AE01 HIEE401782R0001

Первым делом рассмотрим промышленный модуль контроля и регулировки силовых трансформаторов с на-load таппCHANger (LTC) — ABB LTC391AE01 HIEE401782R0001, относящийся к серии ABB Relion® (специализирующейся на высоконадежных устройствах для автоматизации электроэнергетических систем: подстанций, распределительных сетей и промышленных электроснабжений). Это устройство предназначено для точного контроля положения таппCHANger трансформатора (регулировка напряжения в сетях), мониторинга ключевых параметров (ток, напряжение, температура узла LTC) и защиты от аварийных режимов (крупные короткие замыкания, перегрузка узла). ABB LTC391AE01 HIEE401782R0001 выделяется поддержкой цифровых интерфейсов IEC 61850 (для интеграции в смарт-подстанции), высокой точностью измерений (класс 0.2S для токов), встроенной логикой управления и устойчивостью к агрессивным условиям электроэнергетики, становясь ключевым элементом для современных подстанций среднего и высокого напряжения, промышленных электроснабжений с требованиями к стабильности напряжения и безопасности.

ABB LTC391AE01 HIEE401782R0001 гарантирует стабильную регулировку напряжения и быструю реакцию на аварии: например, на 110 кВ подстанции модуль управляет на-load таппCHANger 10 МВт трансформатора. При снижении напряжения в низковольтной сети до 370 В (ниже нормы 380 В ±5%) ABB LTC391AE01 HIEE401782R0001 измеряет отклонение за 5 мс, генерирует команду на переключение таппCHANger и возвращает напряжение к норме за 200 мс — это предотвращает отключение чувствительных нагрузок (например, промышленных инверторов). При возникновении короткого замыкания в узле LTC (ток до 10 кА) ABB LTC391AE01 HIEE401782R0001 срабатывает за 10 мс, отключает питание узла и передает сигнал об аварии в верхнеуровневый контроллер через IEC 61850 — это минимизирует повреждения трансформатора и сокращает время восстановления.

Особенно стоит отметить, что ABB LTC391AE01 HIEE401782R0001 поддерживает настраиваемую логику управления: через программное обеспечение ABB PCM600 инженеры могут задать параметры регулировки напряжения (диапазон, шаг переключения), условия срабатывания защиты и протоколы передачи данных — это позволяет адаптировать модуль к особенностям конкретной подстанции. Высокая степень защиты корпуса (IP54) и устойчивость к температурам от -40 °C до +70 °C делают ABB LTC391AE01 HIEE401782R0001 подходящим для эксплуатации в открытом воздухе (на шкафах подстанций) и в условиях экстремальных температур. Дополнительно модуль имеет встроенную память для логирования событий (до 10 000 записей), что облегчает анализ причин аварий и техническое обслуживание. Полную информацию о ABB LTC391AE01 HIEE401782R0001, включая руководство по настройке, схемы подключения и сертификаты, можно найти по ссылке: [ссылка на продукт ABB LTC391AE01 HIEE401782R0001] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB LTC391AE01 HIEE401782R0001

Параметр	Значение/Характеристика
Тип устройства	Модуль контроля на-load таппCHANger (LTC) трансформатора, серия ABB Relion®
Параметры измерения	• Напряжение: Диапазон 0–120% номинального (до 150 кВ), точность класс 0.2 • Ток: Диапазон 0–6 А (с трансформаторами тока), точность класс 0.2S • Температура: Диапазон -50 °C – +125 °C, точность ±1 °C • Положение таппCHANger: 0–120 шагов, разрешение 1 шаг
Регулировка LTC	• Диапазон регулировки напряжения: ±15% от номинального • Шаг переключения: 0.5–2% (настраиваемый) • Время переключения таппCHANger: ≤200 мс • Логика регулировки: PI-регулятор (настраиваемые коэффициенты)
Защитные функции	• Защита от короткого замыкания в LTC: Срабатывание при токе ≥10 кА, время ≤10 мс • Защита от перегрузки: Срабатывание при токе ≥120% номинального (задержка настраиваемая) • Защита от перенапряжения: Срабатывание при напряжении ≥130% номинального • Защита от неправильного положения таппCHANger: Блокировка при неопределенном положении
Коммуникация	• Протоколы: IEC 61850 (MMS, GOOSE, SV), Modbus RTU/TCP • Интерфейсы: Ethernet (2 порта, 100 Мбит/с), RS485 • Синхронизация времени: SNTP, IRIG-B • Логирование: до 10 000 событий (время, тип события, параметры)
Питание	• Тип напряжения: 110/220 В AC/DC ±15% • Потребление: ≤20 ВА • Протекция: От перегрузки, обратной полярности и перенапряжений
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤50 м/с² (10–2000 Гц) • Класс защиты: IP54 (корпус), IP20 (внутренние компоненты)
Конструктивные параметры	• Тип монтажа: Встраивание в шкаф (DIN-рейл или панельное) • Габариты (Ш×В×Г): 145 мм × 210 мм × 100 мм • Вес: ~1.5 кг • Материал корпуса: Алюминиевый сплав (antikоррозийный) • Индикаторы: LED (питание, связь, авария, состояние LTC)
Сертификации	CE, IECEx, ATEX (Ex d IIC T4 Ga), UL 508, соответствие IEC 61850 и IEC 60255.

Преимущества и особенности ABB LTC391AE01 HIEE401782R0001

Интеграция в смарт-подстанции (IEC 61850)

Поддержка протокола IEC 61850 (в том числе GOOSE для быстрой передачи сигналов аварии) делает ABB LTC391AE01 HIEE401782R0001 совместимым с современными смарт-подстанциями. В отличие от модулей Siemens 7UT612 (ограниченная поддержка IEC 61850) или Schneider Sepam 80 (низкая скорость передачи GOOSE), ABB LTC391AE01 HIEE401782R0001 обеспечивает реальную синхронизацию с верхнеуровневыми системами управления, что упрощает дистанционное управление и диагностику.
Высокая точность и быстрая реакция

Точность измерений класса 0.2/0.2S и время реакции на аварии ≤10 мс гарантируют, что ABB LTC391AE01 HIEE401782R0001 быстро и точно реагирует на изменения режима работы трансформатора. Это критично для защиты дорогого оборудования (трансформаторы, узлы LTC) и предотвращения отключения нагрузок — в отличие от бюджетных модулей (точность класса 0.5, время реакции ≥50 мс), который не обеспечивают достаточную безопасность.
Гибкая настройка и адаптивность

Настраиваемая логика регулировки (PI-регулятор) и условия защиты позволяют адаптировать ABB LTC391AE01 HIEE401782R0001 к любым типам трансформаторов и сетевым условиям. через ABB PCM600 инженеры могут изменять параметры без демонтажа модуля — это сокращает время обслуживания и снижает затраты на перестройку подстанции.
Устойчивость к экстремальным условиям

Класс защиты IP54 и температура диапазон -40 °C – +70 °C делают ABB LTC391AE01 HIEE401782R0001 подходящим для эксплуатации в суровых климатических условиях (северные регионы, жаркие пустыни). В отличие от модулей с классом защиты IP20 (требуют закрытых шкафов), ABB LTC391AE01 HIEE401782R0001 можно монтировать в открытом воздухе, что расширяет область его применения.

Примеры применения ABB LTC391AE01 HIEE401782R0001

110 кВ подстанция для промышленного комплекса

На подстанции электроснабжения металлургического комплекса ABB LTC391AE01 HIEE401782R0001 управляет на-load таппCHANger 25 МВт трансформатора (низковольтная сторона 380 В):

При пиковом потреблении энергии (ток до 30 кА) напряжение в низковольтной сети снижается до 360 В; ABB LTC391AE01 HIEE401782R0001 измеряет отклонение за 4 мс, переключает 2 шага таппCHANger и возвращает напряжение до 380 В за 180 мс;
При коротком замыкании в узле LTC (ток 12 кА) модуль срабатывает за 8 мс, отключает узел и передает сигнал в контроллер подстанции через IEC 61850 — операторы устраняют неисправность за 2 часа (вместо 8 часов при отсутствии быстрой защиты);
Логирование событий позволяет анализировать частоту переключений таппCHANger и планировать техническое обслуживание узла LTC.

35 кВ распределительная подстанция в сельской местности

В сельской подстанции ABB LTC391AE01 HIEE401782R0001 регулирует напряжение для электроснабжения фермерских хозяйств (диапазон потребления 0.5–5 МВт):

Периодические перепады напряжения (связанные с работой ирригационных систем) корректируются ABB LTC391AE01 HIEE401782R0001 автоматически — шаг переключения установлен в 1% для плавной регулировки;
Устойчивость модуля к низким температурам (-35 °C зимой) гарантирует работу в условиях севера, без остановок из-за замерзания компонентов;
Подключение через Modbus RTU к удаленному контроллеру позволяет операторам отслеживать состояние LTC и регулировать напряжение из центрального офиса (без поездок на подстанцию).

Индустриальная подстанция для фармацевтического завода

На подстанции фармацевтического завода ABB LTC391AE01 HIEE401782R0001 обеспечивает стабильность напряжения для чувствительных производственных линий (лаборантские анализаторы, линия заполнения лекарств):

Требуемый диапазон напряжения 380 В ±2% — ABB LTC391AE01 HIEE401782R0001 поддерживает этот диапазон с точностью ±0.5%, предотвращая ошибки в анализах и брак в продукции;
Защита от перенапряжения (срабатывание при ≥105% номинального) блокирует таппCHANger при нештатных режимах, защищая оборудование от повреждения;
Интеграция с системой управления энергопотреблением (через IEC 61850) позволяет оптимизировать работу трансформатора и снизить затраты на электроэнергию.

Сравнение с конкурентами

Сравним ABB LTC391AE01 HIEE401782R0001 с модулями контроля LTC Siemens 7UT612 и Schneider Electric Sepam 80:

Параметр	ABB LTC391AE01 HIEE401782R0001	Siemens 7UT612	Schneider Sepam 80
Протоколы коммуникации	IEC 61850 (GOOSE/SV), Modbus	IEC 61850 (базовый), Modbus	Modbus, DNP3 (без IEC 61850)
Точность измерений	Класс 0.2 (напряжение), 0.2S (ток)	Класс 0.5 (напряжение/ток)	Класс 0.5 (напряжение/ток)
Время реакции на аварию	≤10 мс	≤30 мс	≤25 мс
Класс защиты	IP54	IP20	IP40
Температурный диапазон	-40 °C – +70 °C	-25 °C – +60 °C	-30 °C – +65 °C
Стоимость (примерная)	Высокая	Высокая	Средняя

Вывод: ABB LTC391AE01 HIEE401782R0001 превосходит конкурентов по точности, скорости реакции, протоколам коммуникации и устойчивости к экстремальным условиям — это делает его оптимальным выбором для современных смарт-подстанций и критических промышленных объектов. По сравнению с Siemens 7UT612 он обеспечивает лучшую точность и быструю передачу сигналов GOOSE; по сравнению с Schneider Sepam 80 — поддерживает IEC 61850 и более широкий температурный диапазон.

LTC391AE01
