Описание
Сначала представляю вам модуль синхронизации и контроля скорости для вращательных агрегатов — ABB LTC391AE01 HIEE401782R0001; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от ABB относится к серии компонентов для контроллеров ABB AC 800M и DCS System 800xA, предназначенной для точного измерения скорости вращения турбин, электрогенераторов и компрессоров, а также синхронизации их работы с сетью электроэнергии или другими агрегатами — используется в энергетике (ТЭС, ГТУ, АЭС), нефтегазе и тяжелом машиностроении, где стабильность скорости и синхронизация критически влияют на безопасность и эффективность процессов.
Описание продукта

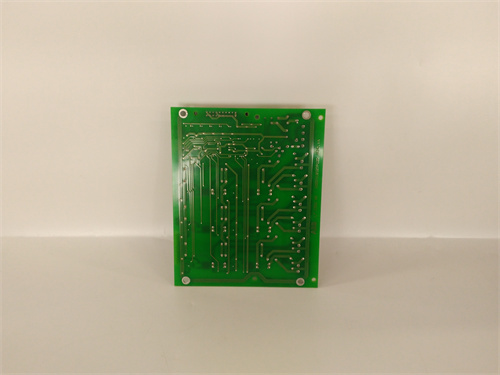

ABB LTC391AE01 HIEE401782R0001 — это 2-канальный модуль для обработки сигналов от энкодеров и датчиков скорости, разработанный для измерения частоты вращения (до 10 000 об/мин) и синхронизации агрегатов с внешними системами (например, сетью электроэнергии или другими турбинами). Модуль ABB LTC391AE01 HIEE401782R0001 отличается высокой точностью измерений и быстрой реакцией — он обеспечивает разрешение скорости до 0.1 об/мин и точность ±0.01% от измеренного значения, что позволяет поддерживать стабильную частоту вращения даже при изменении нагрузки (например, турбина ТЭС при перепаде потребления электроэнергии в сети). Благодаря модульной конструкции для шасси ABB AC 800M ABB LTC391AE01 HIEE401782R0001 легко интегрируется в существующие системы и совместим с другими компонентами ABB (например, оптические энкодеры ABB RVI58N, контроллеры ABB AC 800M, операторные панели System 800xA HMI, модули регулирования тока ABB DTC600) — это упрощает сборку комплексных схем контроля для крупных объектов (например, ГТУ с синхронизацией турбины и генератора). Особенно важно отметить, что ABB LTC391AE01 HIEE401782R0001 поддерживает режимы «автономной работы» и «синхронизация с сетью» — в первом режиме модуль поддерживает заданную скорость агрегата (например, 3000 об/мин для электрогенератора), а во втором — синхронизирует его частоту с частотой сети (50 Гц или 60 Гц) с точностью ±0.001 Гц, что критично для параллельного подключения генератора к сети без перегрузок. Также ABB LTC391AE01 HIEE401782R0001 оснащен защитой от электромагнитных помех (EMC класс EN 61000-6-2) и двусторонней изоляцией (250 В AC между каналами и питанием) — это предотвращает искажение сигналов от соседних устройств (например, трансформаторов или электродвигателей) и защищает модуль от заземляющих токов, сохраняя точность измерений в суровых промышленных условиях. Все эти особенности делают ABB LTC391AE01 HIEE401782R0001 надежным решением для контроля скорости и синхронизации — он гарантирует стабильную работу агрегатов даже при динамических изменениях нагрузки, что критично для снижения потерь электроэнергии и предотвращения аварий.
Параметры продукта
- Производитель: ABB
- Модель: LTC391AE01 HIEE401782R0001
- Тип модуля: 2-канальный модуль синхронизации и контроля скорости для ABB AC 800M/System 800xA
- Характеристики измерения скорости:
- Количество каналов: 2 независимых (для двух агрегатов или дублирования сигнала)
- Поддерживаемые типы сигналов:
- Энкодеры: Оптические/индуктивные (TTL, HTL, RS-422), разрешение до 1 000 000 импульсов/оборот
- Датчики скорости: Холловские, индуктивные (сигналы импульсные или синусоидальные)
- Диапазон измерения скорости: 0.1–10 000 об/мин
- Точность измерения: ±0.01% от измеренного значения (при стабильной температуре 25 °C)
- Разрешение: 0.1 об/мин
- Время отклика: ≤1 мс (на изменение скорости >0.1% от текущего значения)
- Функции синхронизации:
- Диапазон синхронизации частоты: 45–65 Гц (настраиваемый)
- Точность синхронизации: ±0.001 Гц (относительно частоты сети)
- Режимы синхронизации: Синхронизация с сетью, синхронизация между агрегатами, автономная работа
- Электрические параметры:
- Напряжение питания: 24 В DC (от шасси ABB AC 800M), допустимый диапазон 18–30 В DC
- Максимальное потребление тока: 120 мА (при работе с двумя каналами и энкодерами)
- Операционные параметры:
- Температурный диапазон эксплуатации: -20 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к электромагнитным помехам: EN 61000-6-2 (класс промышленной среды)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 2 (IEC 61508 для критических функций)
- ПО для конфигурации: ABB Control Builder M (версии 5.1 и выше), ABB System 800xA Engineering Studio
Преимущества и особенности
- Высокая точность измерения и синхронизации: Точность ±0.01% и синхронизация с сетью до ±0.001 Гц делают ABB LTC391AE01 HIEE401782R0001 идеальным для электрогенераторов — при параллельном подключении к сети это предотвращает перегрузки трансформаторов и снижает потери электроэнергии (до 2% по сравнению с модулями с низкой точностью).
- Гибкие режимы работы: Поддержка автономной работы и синхронизации между агрегатами позволяет адаптировать модуль к разным сценариям — например, в ГТУ ABB LTC391AE01 HIEE401782R0001 синхронизирует турбину и компрессор при старте, а затем переключается на синхронизацию с сетью при достижении номинальной нагрузки.
- Двусторонняя изоляция и защита EMC: Изоляция 250 В AC и устойчивость к помехам гарантируют работу в электромагнитно шумных средах (например, ТЭС с крупными электродвигателями) — сигналы энкодера не искажаются, и модуль сохраняет точность измерений даже при наличии заземляющих токов.
- Легкая интеграция с ABB системами: Автоматическое распознавание контроллером AC 800M и поддержка стандартного ПО ABB упрощают настройку — инженеры не требуют написания собственного кода для синхронизации; параметры (диапазон скорости, точность синхронизации) конфигурируются через графический интерфейс.
- Дублирование каналов: Два независимых канала позволяют использовать модуль для мониторинга двух агрегатов одновременно (например, две турбины в ТЭС) или для дублирования сигнала одного агрегата — при сбое одного канала второй продолжает работать, не останавливая контроль скорости.
Случаи применения в отраслях
- Энергетика (ТЭС): В теплоэлектростанциях ABB LTC391AE01 HIEE401782R0001 контролирует скорость электрогенератора (3000 об/мин) и синхронизирует его с сетью электроэнергии (50 Гц). При изменении нагрузки на сеть (например, рост потребления с 100 МВт до 150 МВт) модуль корректирует скорость генератора с точностью ±0.1 об/мин, поддерживая частоту сети на уровне 50.000 Гц. При параллельном подключении нового генератора к сети синхронизация с точностью ±0.001 Гц предотвращает импульсные токи и перегрузку трансформатора.
- Газотурбинные установки (ГТУ): В ГТУ ABB LTC391AE01 HIEE401782R0001 синхронизирует работу газовой турбины (10 000 об/мин) и компрессора воздуха (8000 об/мин) при старте. Модуль сравнивает сигналы от энкодеров турбины и компрессора, корректируя скорость компрессора до достижения синхронного режима — это предотвращает ударные нагрузки на шкивы и шестерни передач, продлевая срок службы агрегатов.
- Атомные электростанции (АЭС): В АЭС ABB LTC391AE01 HIEE401782R0001 контролирует скорость турбины пара (3000 об/мин) в режиме аварийного останова. При получении сигнала аварии модуль снижает скорость турбины с плавностью, поддерживая контроль даже при резком падении нагрузки — это предотвращает разрушение ротора и подшипников, критично для безопасности реактора.
- Нефтегазовая отрасль: На компрессорных станциях ABB LTC391AE01 HIEE401782R0001 управляет скоростью центробежных компрессоров (5000 об/мин) для транспортировки газа. Модуль поддерживает заданную скорость в зависимости от давления газа — при увеличении давления в трубопроводе он снижает скорость компрессора с точностью ±0.5 об/мин, предотвращая перегрев двигателя и повреждение компрессора.
Сравнение с конкурентами
Сравним ABB LTC391AE01 HIEE401782R0001 с аналогичным модулем синхронизации Siemens S7-400 SM 438 (6ES7438-1EX00-0XE0):
| Параметр | ABB LTC391AE01 HIEE401782R0001 | Siemens S7-400 SM 438 |
|---|---|---|
| Количество каналов | 2 | 1 |
| Точность измерения скорости | ±0.01% от измеренного значения | ±0.1% от измеренного значения |
| Точность синхронизации | ±0.001 Гц | ±0.01 Гц |
| Диапазон скорости | 0.1–10 000 об/мин | 1–5 000 об/мин |
| Совместимость с системами | ABB AC 800M/System 800xA | Siemens PCS 7/S7-400 |
| Сертификация SIL | SIL 2 | SIL 1 |
Как видно из таблицы, ABB LTC391AE01 HIEE401782R0001 имеет преимущество в плане более высокой точности измерения и синхронизации, большей кількості каналов, шире диапазона скорости и сертификации SIL 2 — это делает его предпочтительным для критических энергетических систем (ТЭС, АЭС), где требуется максимальная стабильность и безопасность. Siemens модель подходит для менее требовательных приложений (например, небольшие компрессоры), но уступает по функционалу и надежности.
Рекомендации по выбору
При выборе ABB LTC391AE01 HIEE401782R0001 учитывайте следующие факторы:
- Тип контроллера: Если у вас есть контроллер ABB AC 800M или DCS ABB System 800xA, ABB LTC391AE01 HIEE401782R0001 обеспечит полную интеграцию; для Siemens PCS 7 или GE Mark VI выбирайте модули соответствующего бренда.
- Требуемая точность: Для электрогенераторов или турбин, где синхронизация с сетью требует точности ≤0.001 Гц, ABB LTC391AE01 HIEE401782R0001 — единственный подходящий выбор; для простых компрессоров с допуском ±0.1% можно рассмотреть более дешёвые модели.
- Количество агрегатов: Если вам нужно контролировать 2 агрегата одновременно (например, две турбины в ТЭС) или дублировать сигнал одного агрегата, 2 канала ABB LTC391AE01 HIEE401782R0001 критически важны; для 1 агрегата можно использовать 1 канал с дублированием сигнала для надежности.
- Условия эксплуатации: Для цехов с сильными электромагнитными помехами (например, поблизости к трансформаторам) двусторонняя изоляция ABB LTC391AE01 HIEE401782R0001 подходит лучше, чем модули с низкой защитой — предотвращает искажение сигналов энкодера.
Меры предосторожности
- Установка: Монтируйте ABB LTC391AE01 HIEE401782R0001 в шасси ABB AC 800M 远离 источников электромагнитных помех (трансформаторы, крупные двигатели) и нагревающихся компонентов (резисторы, приводы). Оставьте свободное пространство ≥10 мм с обеих сторон для вентиляции, чтобы температура корпуса не превышала +60 °C.
- Подключение энкодеров: Используйте экранированные кабели с сечением ≥0.25 мм² для подключения энкодеров — экран должен быть заземлен только с стороны модуля, чтобы избежать заземляющих токов, которые искажают сигналы. Для индуктивных датчиков убедитесь, что расстояние до ротора соответствует требованиям (0.5–2 мм), иначе сигнал будет слабым.
- Калибровка: Проводите калибровку модуля раз в 6 месяцев с помощью сертифицированного эталонного энкодера (например, Heidenhain ROD 430) — это гарантирует сохранение точности ±0.01% и соответствие требованиям SIL 2. Не используйте несертифицированное оборудование для калибровки — это может привести к неточностям в синхронизации.
