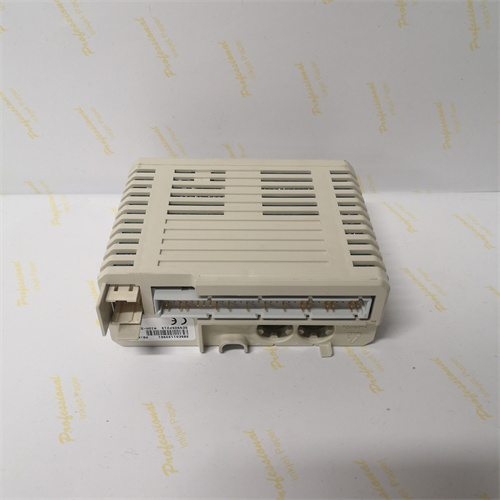

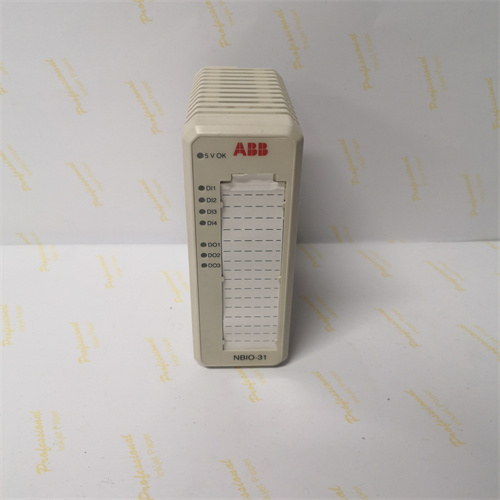

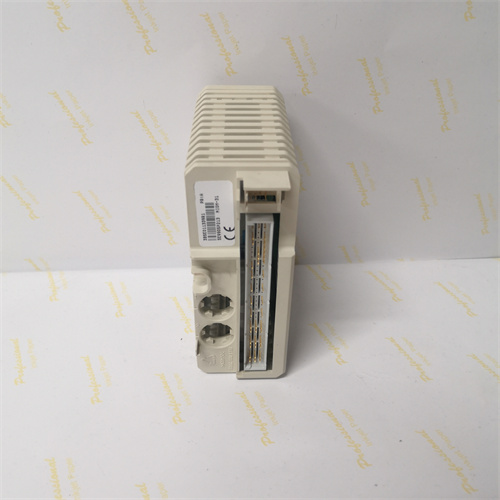

Описание продукта ABB NBIO-31 3BSE011337R1
ABB, ведущий поставщик промышленной автоматизации, предлагает высокоэффективный модуль сетевого ввода-вывода NBIO-31 3BSE011337R1, разработанный для надежного подключения и управления периферией в сетях промышленной автоматизации. Этот модуль сочетает в себе высокую скорость передачи, широкую совместимость с протоколами и устойчивость к электромагнитным помехам, making it ideal для энергетических установок, нефтегазовой промышленности, химической отрасли и автоматизированных производственных линий. Модель ABB NBIO-31 3BSE011337R1 обеспечивает плавную интеграцию дискретных сигналов между сенсорами, исполнительными устройствами и контроллерами по сети, ensuring бесперебойную координацию технологических процессов. Подробнее о продукте можно узнать по [ссылке на ABB NBIO-31 3BSE011337R1].
Технические параметры
- Тип модуля: Сетевой модуль I/O (Networked I/O Module)
- Поддерживаемые сети:
- Profinet IO, Ethernet/IP, Modbus TCP
- Сетевой интерфейс: 10/100 Мбит/с, RJ45 (-dual порт для ring topology)
- Количество каналов:
- 16 каналов дискретных входов (24 V DC, с фильтром помех)
- 16 каналов дискретных выводов (24 V DC, 2 А/канал)
- Изоляция:
- Входы/выходы/сетевой интерфейс: 500 V DC
- Между каналами: 250 V DC
- Время отклика ( сетевой лог)：≤10 мс (в ring topology)
- Протекция выводов:
- Overcurrent protection (автоматическое восстановление)
- Short circuit protection для_inductive нагрузок
- Температурный диапазон работы: -40°C до +70°C
- Класс защиты: IP20 (для внутри помещений)
- Монтаж: Din-rail mounting в системах ABB Ability™ System 800xA
- Размеры: 120 × 100 × 60 мм
- Сертификации: CE, UL, IEC 61131-3, Profinet
Преимущества и особенности
- Высокая сетевая производительность и гибкость: Модуль ABB NBIO-31 3BSE011337R1 поддерживает три промышленных протокола одновременно, позволяя интегрировать его в разнообразные архитектуры без дополнительных шлюзов. Dual-port Ethernet позволяет создать redundant ring topology, снижая риск простоев на 99%.
- Компактный дизайн с высокой плотностью каналов: 32 канала (16 входов + 16 выводов) в едином корпусе экономят до 50% пространства в шкафупо сравнению с отдельными модулями входов и выводов.
- Улучшенная изоляция и антишумная технология: 500 V DC изоляция между сетевым интерфейсом и каналами предотвращает электромагнитные помехи от Netzwerk, making it suitable для работы в высокошумных электромагнитных vironments, таких как_transformаторов или высокочастотных приводов.
- Реaltime диагностика и мониторинг: Led-индикаторы для power, Ethernet activity, ошибок протокола и каждого канала (Green/Red) предоставляют наглядный статус, а встроенный Web-интерфейс позволяет отслеживать параметры в реальном времени через браузер.
- Поддержка hot swapping и plug-and-play: Модуль можно заменять или добавлять в работающую сеть без остановки основной системы, что критично для непрерывных производственных процессов.
Применение в отраслях
- Автоматизированные производственные линии: На автозаводах ABB NBIO-31 3BSE011337R1 регистрирует сигналы от датчиков положения роботов (входы) и управляет электромагнитными клапанами смазки механизмов (выводы) через Profinet IO, ensuring мгновенную синхронизацию всех компонентов.
- Нефтегазовая промышленность: На offshore-платформах модуль监控 сигналы от датчиков давления в скважине (входы) и управляет электромагнитными вентилями для регулирования газового потока (выводы) через Ethernet/IP, обеспечивая безопасность добычи процессов.
- Энергетические установки: В ТЭЦ модуль управляет реле для включения/выключения.transformаторов (выводы) и监控 состояния автоматических выключателей (входы) через Modbus TCP, ensuring бесперебойную генерацию электроэнергии.
- Химическая промышленность: В химических реакторах модуль измеряет сигналы от датчиков уровня жидкости (входы) и управляет электромагнитными клапанами подачи реагентов (выводы) через Profinet IO, предотвращая чрезмерное нагрев и химические аварии.
Сравнение с конкурентами
| Критерий | ABB NBIO-31 3BSE011337R1 | Конкурентный модуль X (Profinet-only) | Конкурентный модуль Y (Ethernet/IP-only) |
|---|---|---|---|
| Поддерживаемые протоколы | 3 (Profinet, Ethernet/IP, Modbus) | 1 (Profinet) | 1 (Ethernet/IP) |
| Количество каналов | 32 (16/16) | 16 (8/8) | 24 (12/12) |
| Redundant сеть | Dual-port (ring topology) | Единственный порт (без redundant) | Единственный порт (без redundant) |
| Время отклика сетевого | ≤10 мс | ≤15 мс | ≤20 мс |
Преимущества по сравнению:
- Уникальная поддержка трех протоколов simultaneously, что экономит до 60% стоимости на дополнительные шлюзы.
- Dual-port Ethernet для redundant сети, повышая надежность работы в mission-critical системах.
- Больше каналов в компактном корпусе, что оптимизирует cabling и reduces hardware costs.
Рекомендации по выбору и предостережения
- Подбор модели: choisir ABB NBIO-31 3BSE011337R1, если требуется:
- Мультипротокольный сетевой модуль I/O для интеграции разнообразных систем.
- Redundant сеть для повышения надежности в непрерывных процессах.
- Высокая плотность каналов для крупномасштабных автоматизационных проектов.
- Интеграция в систему:
- Использовать Cat5e/6 экранированные кабели для Ethernet, twisted pair для дискретных сигналов.
- Конфигурировать модуль с помощью ABB Engineering Tools, указав протокол, адрес сети и тип каналов.
- Установка:
- Устанавливать на Din-rail с минимум 30 мм расстоянием между модулями для вентиляции.
- Кabel connections 0,5 N・m перекручивания.
- Обслуживание:
- Ежемесячно проверять Led-индикаторы (Power, Ethernet, Error, Channel Status).
- Ежеквартально выполнять тестирование каналов с нагрузкой, используя multimeter.
- Безопасность:
– питание перед монтажом или обслуживанием.- В explosive environments модуль соответствует
- Убедиться в правильной заряде шкафа (≤4 Ом) для предотвращения электромагнитных помех.
Для получения дополнительной технической документации (включая，конфигурационные алы, certificated данные), обратитесь к ABB specialists по ссылке: [ABB NBIO-31 3BSE011337R1].
