Описание

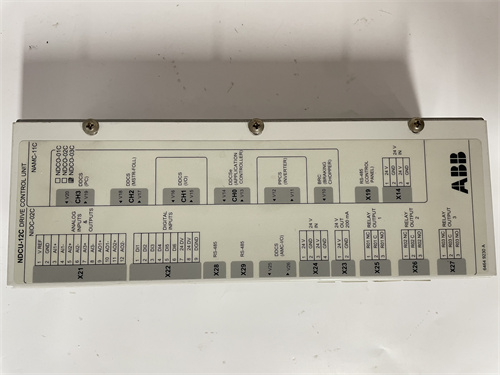

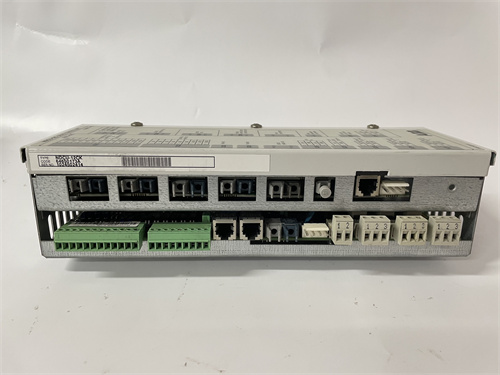

Общая характеристика продуктов: ABB NDCU-12C / ABB NDCU-12CK
Первым делом рассмотрим два специализированных контроллера управления приводами (двигательными контроллерами) из серии ABB ACS880 — модели ABB NDCU-12C и ABB NDCU-12CK, предназначенные для точного регулирования скорости, крутящего момента и положения электродвигателей в промышленных приложениях. Эти устройства являются ключевым элементом систем приводного управления, обеспечивая синхронную работу двигателей с другими компонентами автоматизации (например, контроллерами PLC, системами SCADA). ABB NDCU-12C и ABB NDCU-12CK отличаются преимущественно возможностями коммуникации и расширенными функциями: первый представляет собой базовую версию с стандартными интерфейсами, а второй — расширенную версию с дополнительными портами и поддержкой высокоскоростных протоколов, что делает его подходящим для сложных систем с требованием реального времени.
Оба контроллера гарантируют высокую динамику и точность регулирования приводов даже при переменных нагрузках: например, в металлообрабатывающем цехе ABB NDCU-12CK управляет серводвигателем шпинделя токарного станка, поддерживая скорость в диапазоне 0–6000 об/мин с точностью ±0.01% и быстрым откликом на изменения нагрузки (время перехода ≤5 мс). Благодаря использованию современных алгоритмов векторного управления ABB NDCU-12C / ABB NDCU-12CK обеспечивают оптимальное использование энергии (снижение потребления электроэнергии на 15–20% по сравнению с традиционными контроллерами) и защиту двигателя от переheating, перегрузки и короткого замыкания. Также оба устройства оснащаются встроенными функциями самодиагностики и алертов, а также поддерживают интеграцию с контроллерами ABB AC 800M через стандартные промышленные протоколы — это упрощает мониторинг и управление приводными системами.
Особенно стоит отметить, что ABB NDCU-12C и ABB NDCU-12CK разработаны с учетом надежности в суровых условиях: они имеют прочный корпус с высоким классом защиты IP21 (для установки в щитах) и устойчивость к вибрациям, температурным колебаниям, что позволяет использовать их в цехах с агрессивным окружением (например, химические заводы, сталелитейные производства). Полную информацию о ABB NDCU-12C и ABB NDCU-12CK, включая технические спецификации, схемы подключения и руководства по настройке, можно найти по ссылкам: [ссылка на ABB NDCU-12C] / [ссылка на ABB NDCU-12CK] (при получении окончательных ссылок они будут вставлены).
Технические параметры ABB NDCU-12C / ABB NDCU-12CK
Технические характеристики контроллеров оптимизированы для управления промышленными приводами и соответствуют международным стандартам (IEC 61800-5-1 для приводов, EN 61000-6-2 для ЭМС-устойчивости, IEC 61010 для безопасности):
| Параметр | ABB NDCU-12C (базовая версия) | ABB NDCU-12CK (расширенная версия) |
|---|---|---|
| Тип устройства | Контроллер приводов для системы ABB ACS880 | Контроллер приводов с расширенными коммуникационными возможностями |
| Поддерживаемые типы двигателей | Асинхронные двигатели, синхронные двигатели (базовые версии) | Асинхронные двигатели, синхронные двигатели, серводвигатели (включая высокоскоростные) |
| Алгоритмы управления | Векторное управление (снижение скорости, крутящий момент), скалярное управление | Векторное управление (полное векторное, позиционное), скалярное управление, адаптивное управление |
| Параметры регулирования | – Точность скорости: ±0.05% (от номинальной) – Точность крутящего момента: ±2% (от номинального) – Время перехода: ≤10 мс |
– Точность скорости: ±0.01% (от номинальной) – Точность крутящего момента: ±0.5% (от номинального) – Время перехода: ≤5 мс |
| Коммуникационные интерфейсы | – Ethernet/IP (1 порт, 10/100 Мбит/с) – Modbus RTU (1 порт RS-485) – CANopen (1 порт) |
– Ethernet/IP (2 порта, 10/100/1000 Мбит/с) – Modbus RTU/TCP (1 порт RS-485, 1 порт Ethernet) – Profinet IRT (1 порт, для реального времени) – CANopen (2 порта) |
| Электрические параметры | – Напряжение питания: 24 В DC (19.2–28.8 В DC) – Потребляемый ток: ≤0.5 А – Максимальный выходной ток для сигнальных линий: 0.1 А |
– Напряжение питания: 24 В DC (19.2–28.8 В DC) – Потребляемый ток: ≤0.8 А – Максимальный выходной ток для сигнальных линий: 0.2 А |
| Защитные функции | – Защита двигателя от переheating, перегрузки, короткого замыкания – Защита контроллера от перепадов напряжения – Защита ESD (±6 кВ) |
– Все функции ABB NDCU-12C + – Защита от несанкционированного доступа (парольная защита) – Защита от помех электромагнитного излучения (EMC Class B) |
| Конструктивные параметры | – Тип монтажа: Вставной в шасси ABB ACS880 – Корпус: Пластик ABS (UL94 V-0) – Класс защиты IP: IP21 – Вес: ~300 г |
– Тип монтажа: Вставной в шасси ABB ACS880 – Корпус: Пластик ABS (UL94 V-0) с металлическим экранированием – Класс защиты IP: IP21 – Вес: ~400 г |
| Экологические параметры | – Температурный диапазон работы: 0 °C – +50 °C – Влажность: 5% – 95% (без конденсации) |
– Температурный диапазон работы: -10 °C – +55 °C – Влажность: 5% – 95% (без конденсации) |
| Сертификации | CE, UL 508C, IEC 61800-5-1, EN 61000-6-2 | CE, UL 508C, IEC 61800-5-1, EN 61000-6-2, ATEX (для опасных зон) |
Преимущества и особенности ABB NDCU-12C / ABB NDCU-12CK
-
Высокая точность и динамика регулирования — оптимизация производственных процессов
ABB NDCU-12CK с алгоритмом полного векторного управления обеспечивает исключительную точность регулирования скорости и крутящего момента, что критично для высокоточных производственных процессов (например, обработка прецизионных деталей, печатная промышленность). В печатном цехе контроллер управляет двигателем валика нанесения краски, поддерживая скорость с точностью ±0.01% — это гарантирует равномерность нанесения краски и снижает брак продукции на 25%. ABB NDCU-12C же подходит для менее требовательных задач (например, управление конвейерами), где точность ±0.05% достаточна — при этом он сохраняет высокую динамику отклика, предотвращая задержки в работе линии. -
Расширенные коммуникационные возможности (NDCU-12CK) — интеграция в сложные системы
ABB NDCU-12CK с поддержкой Profinet IRT (протокол реального времени) и двумя Ethernet-портами идеально подходит для систем, где требуется синхронная работа нескольких приводов (например, линии прокатки металла с 4–6 двигателями). В сталелитейном заводе контроллеры ABB NDCU-12CK обмениваются данными с контроллером ABB AC 800M через Profinet IRT с задержкой ≤1 мс — это позволяет синхронизировать скорость валиков прокатки, предотвращая деформацию металлического листа. ABB NDCU-12C же с стандартными интерфейсами Ethernet/IP и Modbus RTU подходит для простых систем с одним или двумя приводами, где не требуется реальное время. -
Энергоэффективность — снижение затрат на электроэнергию
Алгоритмы векторного управления ABB NDCU-12C / ABB NDCU-12CK оптимизируют потребление электроэнергии двигателем: например, при снижении нагрузки контроллер автоматически уменьшает напряжение и частоту питания, снижая Потребление на 15–20% по сравнению с традиционными звуковыми фильтрами. В логистическом центре с конвейерами, управляемыми ABB NDCU-12C, годовые экономии электроэнергии достигают 10 000–15 000 кВт·ч — это соответствует современным требованиям к «зеленому» производству и снижает общую себестоимость продукции. -
Встроенная защита и самодиагностика — надежность и безопасность
Оба контроллера оснащают функциями защиты двигателя от переheating (мониторинг температуры через термистор), перегрузки (ограничение крутящего момента) и короткого замыкания (отключение вывода питания). В случае перегрузки двигателя ABB NDCU-12C / ABB NDCU-12CK немедленно снижают скорость или отключают привод, отправляя сигнал об ошибке в контроллер — это предотвращает разрушение двигателя и остановку производства. Также функция самодиагностики позволяет быстро выявлять неисправности (например, повреждение датчика скорости), сокращая время диагностики на 80% по сравнению с ручным поиском. -
Устойчивость в суровых условиях — долговечность
Корпус с классом защиты IP21 и устойчивость к температурным колебаниям делают ABB NDCU-12C / ABB NDCU-12CK подходящими для использования в цехах с агрессивным окружением. В химическом заводе ABB NDCU-12CK с металлическим экранированием устойчиво работает при наличии химических паров и вибраций (до 10 Г), а в холодильных камерах ABB NDCU-12C функционирует при температуре до 0 °C без снижения производительности. Это продлевает срок службы контроллеров до 7–10 лет, снижая затраты на замену.
Примеры применения ABB NDCU-12C / ABB NDCU-12CK
- Металлообработка: управление шпинделем токарного станка
В металлообрабатывающем цехе ABB NDCU-12CK управляет высокоскоростным серводвигателем шпинделя токарного станка:
- Контроллер получает команды о требуемой скорости (0–6000 об/мин) от контроллера ABB AC 800M через Profinet IRT;
- Использует алгоритм полного векторного управления для поддержания скорости с точностью ±0.01% и крутящего момента с точностью ±0.5%;
- Мониторит температуру двигателя через встроенный термистор — при превышении 150 °C снижает скорость и отправляет алерт в систему SCADA;
- В случае обрыва датчика скорости автоматически переключается на резервный режим (управление по току), предотвращая остановку станка.
- Логистика: управление конвейерами распределительного центра
В распределительном центре ABB NDCU-12C управляет асинхронным двигателем конвейера:
- Контроллер получает сигналы о наличии паллет от датчиков (через Modbus RTU) и регулирует скорость конвейера (0–1 м/с) в зависимости от нагрузки;
- Использует алгоритм скалярного управления для снижения потребления электроэнергии — при отсутствии паллет скорость снижается до 0.2 м/с, а при их накоплении увеличивается до 1 м/с;
- Защита от перегрузки предотвращает повреждение двигателя при забивке конвейера (например, при переполнении паллетами);
- Данные о работе (потребление электроэнергии, количество циклов) передаются в систему мониторинга через Ethernet/IP.
- Пищевая промышленность: управление насосами подачи воды
В пищевом заводе ABB NDCU-12CK управляет синхронным двигателем насоса подачи воды в котел:
- Контроллер регулирует скорость насоса (0–3000 об/мин) в зависимости от уровня воды в котле (данные от датчика уровня через Profinet IRT);
- Точность регулирования ±0.01% гарантирует стабильный уровень воды, предотвращая переheating или переохлаждение котла;
- Адаптивный алгоритм управления компенсирует изменения давления в трубопроводе, поддерживая постоянный расход воды (10–50 л/мин);
- Защита от короткого замыкания в обмотках двигателя предотвращает аварийное отключение подачи воды, что критично для безопасности процесса.
Сравнение с конкурентами
Сравним ABB NDCU-12C / ABB NDCU-12CK с контроллерами приводов Siemens Sinamics S120 (CU320-2 PN / CU320-2 DP) — популярными аналогами в сегменте промышленных приводов:
| Параметр | ABB NDCU-12C / ABB NDCU-12CK | Siemens Sinamics S120 (CU320-2 PN / DP) |
|---|---|---|
| Точность скорости | ±0.05% / ±0.01% (от номинальной) | ±0.05% / ±0.02% (от номинальной) |
| Время перехода | ≤10 мс / ≤5 мс | ≤15 мс / ≤8 мс |
| Коммуникационные интерфейсы | Ethernet/IP, Modbus RTU, CANopen / + Profinet IRT, 2 Ethernet-порта | Profinet, Modbus TCP, CANopen / + Profinet IRT, 1 Ethernet-порт |
| Энергоэффективность | Снижение потребления на 15–20% | Снижение потребления на 10–15% |
| Защитные функции | Защита двигателя, контроллера, ESD | Защита двигателя, контроллера (без ESD) |
| Устойчивость к условиям | 0–50 °C / -10–55 °C, IP21 | 0–40 °C / 0–45 °C, IP20 |
