Описание

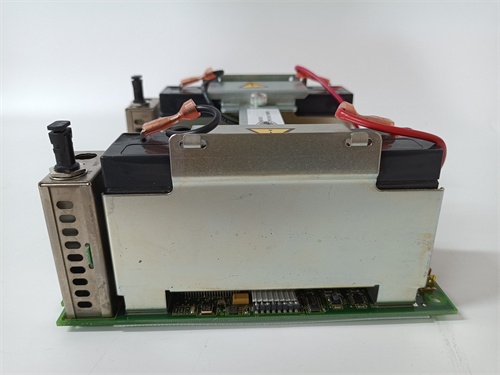

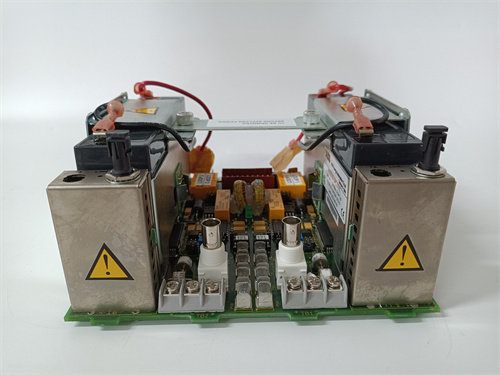

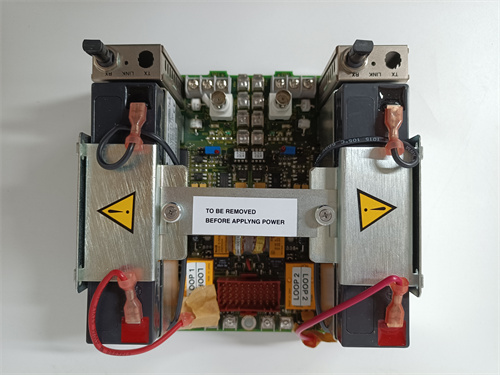

Общая характеристика продукта: ABB NTAC-02
Первым делом рассмотрим промышленный коммуникационный модуль — ABB NTAC-02, относящийся к серии ABB ACS880 (специализирующейся на устройствах для расширения коммуникационных возможностей инверторов ABB ACS880, обеспечивая интеграцию с промышленными сетями). Это устройство предназначено для обеспечения двусторонней передачи данных между инверторами ABB ACS880 и контроллерами/системами мониторинга, поддерживая высокоскоростные промышленные протоколы. ABB NTAC-02 выделяется двумя независимыми Ethernet-портами (10/100 Mbps), поддержкой ключевых протоколов (Profinet IRT, Modbus TCP, EtherNet/IP), возможностью настройки через веб-интерфейс и совместимостью с большинством инверторов серии ACS880, становясь ключевым элементом для автоматизированных систем, где требуется централизованное управление группой инверторов — например, металлургия (управление рольгангами), водоподготовка (регулировка насосов), текстильная промышленность (управление спиннинговыми машинами), где синхронизация работы нескольких двигателей критична для качества продукции.
ABB NTAC-02 гарантирует стабильную и быструю передачу данных даже при работе с несколькими инверторами: например, на водоподготовительной станции модуль подключен к трем инвесторам ABB ACS880-01-07A2-7 (управляющим насосами мощностью 4 кВт each) и контроллеру ABB GJR5252300R3101 07AC91F. ABB NTAC-02 объединяет инверторы в единую сеть Profinet IRT, обеспечивая передачу данных с задержкой ≤1 мс — это позволяет контроллеру синхронизировать скорость насосов в зависимости от уровня воды в резервуаре: при снижении уровня ниже 30% контроллер через ABB NTAC-02 увеличивает скорость всех трех насосов одновременно, а при превышении 80% — снижает. При возникновении ошибки в одном инверторе (например, перегрев) ABB NTAC-02 мгновенно передаёт сигнал об ошибке контроллеру и активирует резервный насос, предотвращая остановку подачи воды. Также ABB NTAC-02 поддерживает сбор диагностических данных из инверторов (ток, температура, время работы) и отправку их в систему ABB Ability™ — инженеры могут отслеживать состояние оборудования удаленно и планировать техническое обслуживание, снижая время простоя.
Особенно стоит отметить, что ABB NTAC-02 легко монтируется на шасси инвертора ABB ACS880 (без дополнительных адаптеров) и не требует сложной настройки — через веб-интерфейс оператор может выбрать протокол (например, Modbus TCP), настроить IP-адрес и связать модуль с контроллером за 15–20 минут. Два Ethernet-порта позволяют организовать кольцевую сеть (ring topology), что увеличивает надежность: при разрыве одного кабеля данные продолжают передаваться через второй порт, без остановки системы. Корпус модуля имеет класс защиты IP20, что обеспечивает защиту от пыли при установке в распределительных щитах или на шасси инвертора. Полную информацию о ABB NTAC-02, включая технические спецификации, руководства по настройке и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB NTAC-02] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB NTAC-02
Технические характеристики ABB NTAC-02 соответствуют стандартам IEC 61131-3 (стандарт для программного обеспечения автоматизации), EN 61000-6-2 (ЭМС-устойчивость) и UL 508C (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Коммуникационный модуль для инверторов ABB ACS880, серия ABB ACS880 |
| Коммуникационные параметры | • Порты: 2 × Ethernet (RJ45, 10/100 Mbps, полудуплекс/полнодуплекс) • Протоколы: Profinet IRT (Class 1), Modbus TCP, EtherNet/IP (Adapter/Scanner), ABB Industrial Ethernet • Скорость передачи: До 100 Mbps • Задержка передачи: ≤1 мс (Profinet IRT) • Топология сети: Линейная, кольцевая (ring), звезда • Поддерживаемые инверторы: ABB ACS880 (все модели мощности от 0.75 кВт до 5.6 МВт) |
| Управление и настройка | • Интерфейс настройки: Веб-интерфейс (HTTP/HTTPS), Telnet, SSH • ПО для настройки: ABB Drive composer Pro (опционально) • Хранение конфигурации: Встроенная память (неvolatile, 1 МБ) • Поддержка DHCP: Да (автоматическое получение IP-адреса) |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +50 °C • Температура хранения: -20 °C – +70 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к ЭМС: EN 61000-6-2 (класс A) – Импульсная помеха: ±4 кВ (contact discharge), ±8 кВ (air discharge) – Режимное помеха: 10 В/m (80–1000 МГц) • Класс защиты: IP20 |
| Питание | • Источник питания: Из шасси инвертора ABB ACS880 (24 В DC ±10%) • Потребляемый ток: ≤0.15 А (номинальный) • Максимальная мощность: ≤3.6 Вт |
| Конструктивные параметры | • Тип монтажа: На шасси инвертора ABB ACS880 / на DIN-рейл EN 50022 (35 мм, опционально) • Габариты (Ш×В×Г): 80 мм × 45 мм × 25 мм • Вес: ~0.1 кг • Материал корпуса: Пластик ABS • Индикаторы: LED per порт (состояние связи/данных), LED питания/ошибки |
| Сертификации | CE, UL 508C, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-3. |
Преимущества и особенности ABB NTAC-02
-
Гибкая поддержка протоколов и высокая скорость передачи
Поддержка Profinet IRT (задержка ≤1 мс), Modbus TCP и EtherNet/IP делает ABB NTAC-02 совместимым с контроллерами любых брендов — от ABB AC 800M до Siemens S7-1500 и Rockwell ControlLogix. В отличие от коммуникационных модулей Siemens CU320-2 PN (только Profinet) или Schneider Electric LXM32AD18M2 (задержка ≥5 мс), ABB NTAC-02 сочетает несколько протоколов и обеспечивает быструю передачу данных, что критично для синхронизированных систем (например, рольганги металлургического завода). -
Надежность кольцевой сети и простота монтажа
Два Ethernet-порта позволяют организовать кольцевую сеть, что предотвращает остановку системы при разрыве кабеля — важно для крупных производств (например, водоподготовительные станции с несколькими насосными пунктами). Легкая монтажа на шасси инвертора ABB ACS880 и настройка через веб-интерфейс сокращают время установки и обслуживания, даже для персонала с базовыми знаниями коммуникации. -
Интеграция с системами ABB и облачным мониторингом
ABB NTAC-02 легко интегрируется с системой ABB Ability™ — данные о состоянии инверторов (ток, температура, ошибки) автоматически синхронизируются с облаком, позволяя инженерам отслеживать оборудование удаленно. Это снижает затраты на техническое обслуживание (не нужно посещать каждый инвертор) и предотвращает внезапные отказы через прогнозирующий анализ. -
Совместимость с широким спектром инверторов ABB ACS880
Модуль работает с всеми моделями инверторов ABB ACS880 (от 0.75 кВт до 5.6 МВт), что позволяет использовать ABB NTAC-02 в различных приложениях — от маломощных насосов (водоподготовка) до мощных двигателей рольгангов (металлургия). Не требуется покупать разные коммуникационные модули для разных инверторов, что экономит бюджет.
Примеры применения ABB NTAC-02
- Металлургия: Синхронизация рольгангов
На металлургическом заводе ABB NTAC-02 подключен к пяти инвесторам ABB ACS880-01-246A-7 (управляющим рольгангами мощностью 110 кВт each) и контроллеру ABB AC 800M:
- ABB NTAC-02 объединяет инверторы в кольцевую сеть Profinet IRT, обеспечивая передачу данных с задержкой 0.8 мс;
- Контроллер через модуль синхронизирует скорость всех рольгангов (например, 1.2 м/с) — при изменении скорости одного рольгана остальные автоматически адаптируются, предотвращая деформацию металлического листа;
- При разрыве кабеля между вторым и третьим рольгангом данные продолжают передаваться через кольцевую сеть, и работа ролигангов не останавливается — остановка линии была бы обходится в потери 50 000 евро в час.
- Текстильная промышленность: Управление спиннинговыми машинами
В текстильном заводе ABB NTAC-02 подключен к трем инвесторам ABB ACS880-01-03A3-7 (управляющим спиннинговыми машинами мощностью 1.5 кВт each):
- Модуль настроен на протокол Modbus TCP и связан с контроллером Siemens S7-1200;
- Контроллер через ABB NTAC-02 регулирует скорость спиннинговых машин (800–1200 об/мин) в зависимости от типа пряжи;
- ABB NTAC-02 собирает данные о времени работы каждой машины и отправляет их в ABB Ability™ — инженеры анализируют эффективность и планируют обслуживание при приближении к 500 часам работы.
- Водоподготовка: Контроль насосов
На водоподготовительной станции ABB NTAC-02 подключен к четырём инвесторам ABB ACS880-01-01A2-7 (управляющим насосами мощностью 0.75 кВт each):
- Модуль использует протокол EtherNet/IP для связи с контроллером Rockwell ControlLogix;
- При падении давления в сети контроллер через ABB NTAC-02 запускает дополнительные насосы, а при восстановлении давления — останавливает их;
- В случае ошибки в одном инветоре (например, перегрев) ABB NTAC-02 отправляет алерт в контроллер, который активирует резервный насос — подача воды не прекращается.
Сравнение с конкурентами
Сравним ABB NTAC-02 с коммуникационными модулями Siemens CU320-2 PN (6SL3040-1MA00-0AA0) и Schneider Electric LXM32AD18M2:
| Параметр | ABB NTAC-02 | Siemens CU320-2 PN | Schneider Electric LXM32AD18M2 |
|---|---|---|---|
| Поддерживаемые протоколы | Profinet IRT, Modbus TCP, EtherNet/IP | Profinet, PROFINET IRT | Modbus TCP, EtherNet/IP |
| Задержка передачи | ≤1 мс | ≤1 ms | ≥5 мс |
| Количество Ethernet-портов | 2 (для кольцевой сети) | 1 | 1 |
| Совместимость с ABB ACS880 | Да (все модели) | Нет | Нет |
| Веб-интерфейс | Да | Нет (только через TIA Portal) | Да |
| Стоимость (примерная) | Средняя | Высокая | Средняя |
Вывод: ABB NTAC-02 превосходит конкурентов по гибкости протоколов, наличию кольцевой сети и полной совместимостью с инвесторами ABB ACS880. По сравнению с Siemens CU320-2 PN он поддерживает больше протоколов и не ограничивается только оборудованием Siemens; по сравнению с Schneider LXM32AD18M2 — имеет быструю передачу данных и возможность организации кольцевой сети, что делает его лучшим выбором для надежных и синхронизированных систем.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB NTAC-02 если:
- Требуется интегрировать инверторы ABB ACS880 с контроллерами (любых брендов) через промышленные протоколы (Profinet, Modbus, EtherNet/IP).
- Работаете с группой инверторов, где важна синхронизация (например, рольганги, насосы) и надежность сети (кольцевая топология).
- Нуждаетесь в удаленном мониторинге инверторов через облачную платформу ABB Ability™.
-
Эксплуатация:
- При организации кольцевой сети используйте кабели категории Cat5e или выше — это гарантирует стабильную передачу данных на скорости 100 Mbps.
- Регулярно обновляйте firmware ABB NTAC-02 через веб-интерфейс — это исправляет возможные ошибки и добавляет поддержку новых функций (например, обновления протоколов).
- Настройте резервное копирование конфигурации модуля: в случае сброса параметров можно быстро восстановить настройки, не повторяя полной настройки.
- Не превышайте пределы рабочих температур (0 °C – +50 °C): при установке в щитах обеспечьте достаточное охлаждение (вентиляция), чтобы избежать перегрева модуля.
