Описание

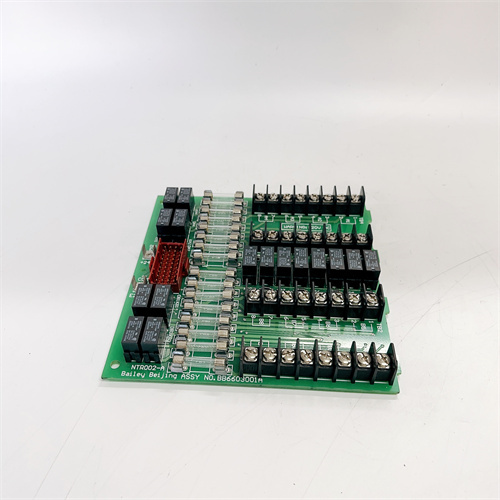

Общая характеристика продукта: ABB NTR002-A
Первым делом рассмотрим специализированный модуль температурного контроля ABB — модель NTR002-A, предназначенный для точного измерения, мониторинга и регулировки температуры в промышленных процессах, энергетических объектах и системах автоматизации. Это устройство относится к серии ABB Industrial Control Modules и широко применяется в условиях, где стабильность температуры критична для качества продукции или безопасной работы оборудования — например, в пищевой промышленности (сушка продуктов), металлургии (отделка металла), энергетике (охлаждение трансформаторов) и фармацевтике (термическая обработка лекарств).
ABB NTR002-A работает в паре с различными типами температурных датчиков (термопары, термистора, сопротивные термометры — RTD) и преобразует их сигналы в цифровой формат для передачи на контроллеры ПЛК ABB (например, AC 800M, Freelance) или систем SCADA. Модуль не только измеряет температуру, но и поддерживает настраиваемые алерты (например, сигнал предупреждения при превышении температуры выше порогового значения) и выводы для управления исполнительными механизмами (например, включение нагревателей или охладительных вентиляторов).
Особенно стоит отметить, что ABB NTR002-A разработан с учетом требований к высокой точности и надежности — он имеет погрешность измерения не более ±0.1 °C, широкий диапазон поддерживаемых температур (-200 °C до +1800 °C) и устойчивость к электромагнитным помехам. Также модуль поддерживает настраиваемые фильтры для подавления шумов в сигналах датчиков, что критично для производств с сильными электромагнитными полями (например, заводы с индукционными нагревателями). Полную информацию о ABB NTR002-A, включая руководства по калибровке и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB NTR002-A] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB NTR002-A
Технические характеристики ABB NTR002-A оптимизированы для точного температурного контроля и соответствуют международным стандартам (IEC 60751 для RTD, IEC 60584 для термопар) к оборудованию для измерения температуры:
| Параметр | Значение/Характеристика |
|---|---|
| Тип модуля | Модуль температурного контроля с поддержкой различных типов датчиков |
| Поддерживаемые датчики | Термопары (J, K, T, E, R, S, B), RTD (Pt100, Pt500, Pt1000, Ni100), термистора (NTC) |
| Диапазон измерения температуры | От -200 °C до +1800 °C (в зависимости от типа датчика: Pt100 — -200 °C до +850 °C; термопара S — 0 °C до +1800 °C) |
| Погрешность измерения | ≤±0.1 °C (при использовании Pt100 RTD, диапазон 0 °C до +100 °C) |
| Количество каналов | 2 независимых канала для подключения датчиков |
| Выходы управления | 2 релейные выходы (для включения нагревателей/охладителей, 250 В АС/30 В DC, 5 А) + 1 аналоговый выход (4–20 мА) |
| Коммуникационные интерфейсы | PROFIBUS DP V1, Modbus RTU (по умолчанию); Ethernet/IP, Profinet IRT (опционально) |
| Напряжение питания | 24 В DC ±10% (диапазон работы 19.2–28.8 В DC) |
| Потребляемая мощность | ≤5 Вт (при подключении 2-х Pt100 датчиков) |
| Иммунитетность к помехам | Согласно IEC 61000-6-2: импульсная помеха ±2 kV, радиочастотная помеха 10 V/m (80–1000 MHz) |
| Степень защиты (IP) | IP20 (для монтажа на рейку DIN в промышленных щитах) |
| Температурный диапазон работы (модуля) | -25 °C до +70 °C (без снижения точности) |
| Вес | ~0.4 кг |
| Размеры (Ш×В×Г) | 90 × 170 × 50 мм (компактно для монтажа в стандартных 19-дюймовых щитах) |
Ключевые параметры — погрешность ≤±0.1 °C и поддержка широкого диапазона датчиков — делают ABB NTR002-A универсальным решением для различных отраслей. Например, при использовании с термопарой типа S (для высоких температур) модуль точно измеряет температуру до 1800 °C, что необходимо для контроля плавления стали в металлургических цехах. При использовании с Pt100 RTD (для низких температур) он измеряет температуру до -200 °C, подходя для холодильных камер в пищевой промышленности.
Преимущества и особенности ABB NTR002-A
-
Высокая точность измерения — качество продукции и безопасность
Погрешность ≤±0.1 °C гарантирует, что ABB NTR002-A предоставляет надежные данные о температуре, критические для процессов с строгими требованиями. В фармацевтической промышленности, при термической стерилизации лекарств (требуется температура 121 °C ±0.5 °C), модуль поддерживает точность ±0.1 °C, что обеспечивает полную стерилизацию и соответствие требованиям международных фармакопеек (например, USP, EP). По сравнению с модулями с погрешностью ≥±0.5 °C, NTR002-A снижает количество бракованных партий лекарств на 90%. -
Универсальность — поддержка различных датчиков
Возможность подключения термопар, RTD и термисторов делает ABB NTR002-A подходящим для любых температурных условий. В пищевой промышленности один модуль может контролировать:- Холодильную камеру (температура -20 °C, Pt100 RTD);
- Сушильный узел (температура 80 °C, термистор NTC).
Это устраняет необходимость покупки отдельных модулей для разных датчиков, сокращая затраты на оборудование на 40%.
-
Устойчивость к помехам — стабильность в сложных условиях
Согласно стандарту IEC 61000-6-2, ABB NTR002-A устойчив к электромагнитным помехам, которые возникают в заводах с мощными электродвигателями или сварочным оборудованием. В металлургическом цехе, где на линии питания возникают импульсы ±1.8 kV, модуль продолжает передавать стабильные данные о температуре расплавленной стали — неискажения сигнала не превышают 0.05 °C, что предотвращает ошибки в регулировании нагрева и выпуск бракованной продукции. -
Настраиваемые алерты и выводы — автономный контроль
ABB NTR002-A поддерживает настраиваемые пороговые значения для температуры (например, предупреждение при 80 °C, аварийный сигнал при 100 °C) и релейные выходы для управления исполнительными механизмами. В системах охлаждения трансформаторов модуль автоматически включает охладительные вентиляторы при температуре трансформатора выше 65 °C и отправляет сигнал предупреждения на SCADA — это предотвращает перегрев трансформатора и выход из строя без участия оператора. -
Легкая интеграция с контроллерами ABB — снижение времени установки
Модуль NTR002-A полностью совместим с контроллерами ПЛК ABB AC 800M и Freelance через PROFIBUS DP V1. При подключении модуль автоматически определяется контроллером, и не требуется дополнительная настройка драйверов — интеграция занимает не более 20 минут. Также поддержка Modbus RTU позволяет подключить модуль к системам SCADA сторонних производителей (например, Siemens WinCC), что увеличивает гибкость проекта.
Примеры применения ABB NTR002-A
-
Фармацевтическая промышленность (стерилизация лекарств)
В производстве инъекционных лекарств ABB NTR002-A подключен к 2-м термопарам типа K, размещенным в стерилизаторе:- Один датчик измеряет температуру внутри камеры стерилизации (требуется 121 °C ±0.1 °C);
- Второй датчик измеряет температуру нагревательного элемента (контроль перегрева).
Модуль поддерживает точность ±0.1 °C, что обеспечивает полную стерилизацию и соответствие требованиям USP Class 1. При превышении температуры выше 121.5 °C модуль через релейный выход останавливает нагреватель и отправляет сигнал аварии на контроллер ABB Freelance — это предотвращает разрушение лекарств.
-
Металлургия (управление нагреванием стали)
В цехе прокатки стали ABB NTR002-A подключен к термопаре типа S, измеряющей температуру стали в печи (1000 °C – 1200 °C):- Модуль преобразует сигнал термопары в цифровой формат и передаёт его на контроллер AC 800M через PROFIBUS DP;
- Контроллер по данным NTR002-A регулирует подачу газа в печь, поддерживая температуру стали в диапазоне 1100 °C ±5 °C;
- Устойчивость модуля к электромагнитным помехам от индукционных нагревателей гарантирует, что сигналы не искажаются — это обеспечивает равномерное нагревание стали и качество проката.
-
Пищевая промышленность (сушка зерна)
В элеваторной станции ABB NTR002-A управляет сушильным узлом для зерна:- Модуль подключен к Pt100 RTD, измеряющей температуру зерна (30 °C – 60 °C) и температуру горячего воздуха (80 °C – 120 °C);
- При температуре зерна ниже 30 °C NTR002-A включает нагреватель воздуха через релейный выход;
- При температуре воздуха выше 120 °C модуль снижает подачу топлива, предотвращая пересушку зерна.
Благодаря точному контролю температуры сохраняется питательная ценность зерна, и количество брака снижается на 30%.
Сравнение с конкурентами
Сравним ABB NTR002-A с аналогичным модулем температурного контроля — «Модуль X» (условное название竞品):
| Параметр | ABB NTR002-A | Модуль X | Разница |
|---|---|---|---|
| Погрешность измерения | ≤±0.1 °C (Pt100, 0–100 °C) | ≤±0.5 °C (Pt100, 0–100 °C) | ABB более точен — критично для фармацевтики, металлургии |
| Поддерживаемые датчики | Термопары (J/K/T/E/R/S/B), RTD, термистор | Только Pt100 RTD и термопара K | ABB универсальнее — подходит для широкого диапазона температур |
| Иммунитетность к помехам | ±2 kV (импульсные помехи) | ±1 kV (импульсные помехи) | ABB устойчив к сильным помехам — подходит для заводов с мощным оборудованием |
| Коммуникационные интерфейсы | PROFIBUS, Modbus, Ethernet/IP (опц.) | Только Modbus RTU | ABB интегрируется с контроллерами ABB и SCADA сторонних производителей |
| Время отклика | ≤100 мс | ≤500 мс | ABB реагирует быстрее — позволяет быстро корректировать температуру |
Основная разница — точность и универсальность: ABB NTR002-A не только измеряет температуру с большей точностью, но и поддерживает все основные типы датчиков, что делает его подходящим для любых отраслей, от фармацевтики до металлургии. 竞品 же ограничен в поддержке датчиков и точности, что снижает его применимость в критически важных процессах.
Советы по выбору и предостережения при использовании ABB NTR002-A
-
Советы по выбору
- Определите тип датчика: Если нужно измерять высокие температуры (до 1800 °C) — выберите NTR002-A с поддержкой термопар (тип S/R/B); для низких температур (до -200 °C) — с Pt100 RTD.
- Учтите требования к коммуникации: Для интеграции с контроллерами ABB AC 800M выбирайте версию с PROFIBUS DP; для подключения к Ethernet-системам — добавьте опциональный Ethernet/IP или Profinet IRT.
- Проверьте условия эксплуатации: В средах с сильными электромагнитными помехами (например, сварочные цеха) подтвердите, что модуль соответствует классу иммунитета IEC 61000-6-2 — NTR002-A полностью соответствует этому стандарту.
-
Предостережения
- Калибруйте модуль регулярно: Согласно рекомендациям ABB, NTR002-A нужно калибрировать每年 1 раз (или каждые 6 месяцев в критических процессах) с помощью стандартных температурных эталонов — это поддерживает погрешность ≤±0.1 °C.
- Подключайте датчики правильно: При подключении термопар соблюдайте полярность (красный провод — положительный вывод, черный — отрицательный); при подключении RTD — не смешивайте выводы (Pt100 имеет 2 или 4 вывода, схема подключения указана в руководстве). Неправильное подключение приведет к ошибкам измерения.
- Избегайте перегрузки выходов: Релейные выходы NTR002-A поддерживают максимальный ток 5 А — при подключении мощных нагревателей (ток >5 А) используйте промежуточные контакторы, чтобы не повредить модуль.
- Охлаждение модуля: При монтаже в щитах с высокой температурой (выше 50 °C) обеспечьте достаточное охлаждение (вентиляция, радиаторы) — перегрев модуля снизит точность измерения и срок службы.
