Описание
Начальное представление продукта

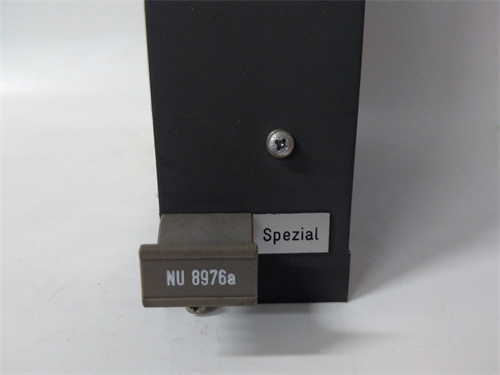

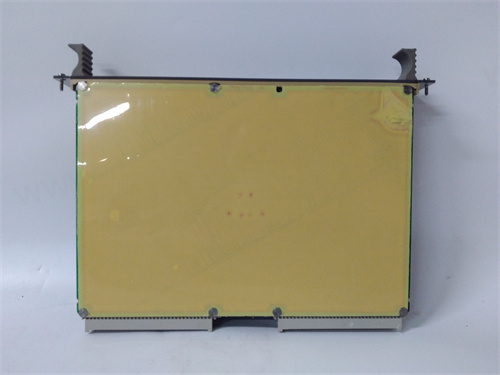

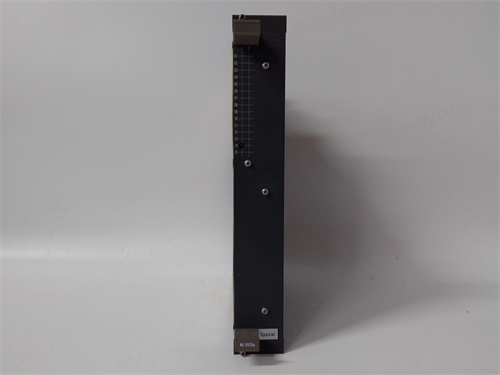

В линейке силовых компонентов ABB для защиты и распределения электроэнергии выделяется модуль защиты и контроля — ABB NU8976A99 (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для защиты промышленных электроустановок (например, трансформаторов, кабелей, электродвигателей) от перегрузки, короткого замыкания и нестабильного напряжения, а также для мониторинга электроэнергетических параметров в режиме реального времени.
Описание продукта
ABB NU8976A99 относится к категории цифровых модулей защиты серии ABB Relion, разработанных для интеграции в средне- и высоковольтные электроустановки (от 0,4 кВ до 35 кВ). Он сочетает в себе функции защиты, контроля и диагностики: обеспечивает быструю реакцию на аварийные ситуации (например, срабатывание защиты за 5 мкс при коротком замыкании), собирает данные о токе, напряжении, мощности и энергопотреблении, а также поддерживает дистанционное управление через промышленные протоколы.
Особенно важно отметить, что ABB NU8976A99 соответствует международным стандартам безопасности IEC 60255 и IEC 61850 (протокол для цифровых субстанций), что гарантирует его надежность в критических электроустановках — например, в энергетических станциях, промышленных предприятиях или распределительных сетях. Благодаря модульной конструкции, ABB NU8976A99 позволяет гибко настраивать защитные функции под специфику объекта (например, настройка порогов перегрузки для трансформаторов или электродвигателей), а встроенная память для хранения событий (до 10 000 записей) помогает операторам анализировать причины аварий и предотвращать их повторение.
Дополнительным преимуществом ABB NU8976A99 является поддержка интеграции с системами управления электроэнергетикой ABB Ability — это позволяет централизовать мониторинг нескольких модулей, оптимизировать работу сети и снижать время простоя при нештатных ситуациях.
Параметры продукта
Основные технические характеристики ABB NU8976A99:
- Напряжение питания: 110/220 В переменного тока или 24/48 В постоянного тока (диапазон допустимых значений: ±20% от номинала) — универсально для разных типов электрообеспечения.
- Защитные функции:
- Защита от короткого замыкания (прямое и обратное напряжение);
- Защита от перегрузки (с настраиваемым временем задержки);
- Защита от небаланса фаз (для трехфазных установок);
- Защита от низкого/высокого напряжения (пороги настраиваются).
- Мониторяемые параметры:
- Ток: 0–5000 А (через ТТК, точность ±0,2%);
- Напряжение: 0–400 В (переменное ток, точность ±0,1%);
- Активная/реактивная мощность: 0–10 000 кВт/квар, точность ±0,5%;
- Энергопотребление: кВт·ч/квар·ч (с точностью ±0,5%).
- Интерфейсы коммуникации: 1 порт Ethernet (IEC 61850, Modbus TCP/IP), 1 порт RS485 (Modbus RTU) — для связи с контроллерами и системами мониторинга.
- Время реакции защиты: ≤ 5 мкс (при коротком замыкании) — гарантирует быструю остановку поврежденных узлов.
- Температурный диапазон эксплуатации: от -25 °C до +70 °C, подходит для суровых условий (электростанции, открытые распределительные пункты).
- Класс защиты корпуса: IP40 — защищает от пыли и капель воды (вертикальное попадание).
- Память для событий: до 10 000 записей (с сохранением при отключении питания).
Преимущества и особенности
ABB NU8976A99 имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей защиты:
- Многофункциональность: Комбинация защиты, контроля и диагностики в одном устройстве устраняет необходимость в нескольких специализированных модулях, снижая затраты на оборудование и монтаж.
- Высокая точность и скорость реакции: Точность измерений ±0,1% (напряжение) и время реакции ≤ 5 мкс делают ABB NU8976A99 подходящим для критических электроустановок, где ошибки в защите могут привести к большим материальным потерям.
- Совместимость с цифровыми стандартами: Поддержка протокола IEC 61850 позволяет интегрировать ABB NU8976A99 в современные цифровые субстанции, упрощая коммуникацию и автоматизацию управления сетью.
- Гибкая настройка: Возможность настраивать защитные пороги и время задержки под конкретный объект (трансформатор, электродвигатель) делает модуль универсальным для разных отраслей.
- Детальная отчетность: Хранение до 10 000 событий помогает операторам проводить полный анализ аварий, выявлять тенденции и оптимизировать работу электроустановок.
Примеры применения в отраслях
ABB NU8976A99 успешно используется в следующих отраслях:
- Энергетика: В распределительных сетях электроэнергии для защиты трансформаторов и кабелей — модуль реагирует на короткое замыкание за 5 мкс, предотвращая разрушение трансформаторов и остановку подачи электроэнергии в жилые или промышленные районы.
- Промышленное производство: В крупных заводах для защиты электродвигателей и силовых кабелей — защита от перегрузки и небаланса фаз предотвращает выход из строя дорогого оборудования (например, приводов металлургических станков), снижая время простоя.
- Жилищно-коммерческая инфраструктура: В бизнес-центрах и крупных жилых комплексах для мониторинга энергопотребления и защиты распределительных щитов — модуль собирает данные о потреблении, помогает оптимизировать расход электроэнергии и предотвращает пожары из-за коротких замыканий.
- Транспортная инфраструктура: В подстанциях электропередач для железных дорог или метрополитена — устойчивость к низким температурам (-25 °C) и вибрациям гарантирует надежную работу в суровых условиях, а защита от нестабильного напряжения поддерживает работу сигнальных систем.
Сравнение с конкурентами
Сравнение ABB NU8976A99 с аналогичными модулями защиты (например, Siemens 7SJ80, Rockwell Allen-Bradley SEL-751) демонстрирует его преимущества:
| Параметр | ABB NU8976A99 | Siemens 7SJ80 | Rockwell SEL-751 |
|---|---|---|---|
| Время реакции защиты | ≤ 5 мкс | ≤ 10 мкс | ≤ 8 мкс |
| Точность измерения напряжения | ±0,1% | ±0,2% | ±0,15% |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/IP, Modbus RTU | IEC 61850, Modbus RTU | Modbus TCP/IP, DNP3 |
| Температурный диапазон | -25 °C – +70 °C | -20 °C – +65 °C | -30 °C – +65 °C |
| Память для событий | 10 000 записей | 5 000 записей | 8 000 записей |
| Совместимость с ABB системами | Полная (ABB Ability) | Ограниченная | Ограниченная |
Хотя Rockwell SEL-751 имеет более широкий температурный диапазон, ABB NU8976A99 превосходит конкурентов по времени реакции, точности измерений и количеству хранимых событий — это делает его предпочтительным для критических электроустановок и систем на базе оборудования ABB.
Советы по выбору
При выборе ABB NU8976A99 учитывайте следующие факторы:
- Тип электроустановки: Если вам нужно защитить трансформаторы, электродвигатели или кабели в средне-волтных сетях (0,4–35 кВ), ABB NU8976A99 с универсальными защитными функциями полностью соответствует этим требованиям.
- Требования к точности и скорости: Если установка требует высокой точности мониторинга (например, для отчетности по энергетике) или быстрой реакции на аварии (например, в энергетических сетях), модуль с точностью ±0,1% и временем реакции ≤ 5 мкс подходит лучше, чем аналоги.
- Условия эксплуатации: Для помещений с температурой от -25 °C до +70 °C (например, открытые подстанции) ABB NU8976A99 обеспечивает стабильную работу, в то время как модели Siemens 7SJ80 могут терять функциональность при температуре ниже -20 °C.
- Интеграция с системами: Если вы используете системы управления электроэнергией ABB Ability или цифровые субстанции на протоколе IEC 61850, ABB NU8976A99 интегрируется без дополнительных адаптеров, упрощая настройку.
Предосторожности
- При монтаже: Монтируйте ABB NU8976A99 только в защищенные шкафы или распределительные пункты с классом защиты не ниже IP40 — попадание пыли или воды в модуль может привести к короткому замыканию и выходу из строя.
- Настройка защитных параметров: Используйте только лицензионное ПО ABB Relion Setup для настройки порогов защиты и времени задержки — неправильные параметры (например, слишком высокий порог перегрузки) могут привести к нераспознанию аварий и повреждению оборудования.
- Проверка функциональности: Ежегодно проводите тестирование защитных функций (например, имитация короткого замыкания) — это подтверждает правильную работу модуля и предотвращает «залипание» защитных механизмов.
- Коммуникация: Защитите Ethernet- и RS485-линии от электромагнитных помех (используйте экранированные кабели) — искажения сигнала могут привести к потере данных о состоянии электроустановки и задержке в реакции на аварии.
