Описание
O3EC

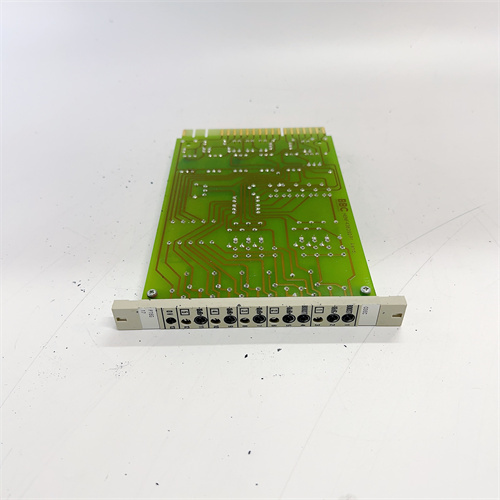

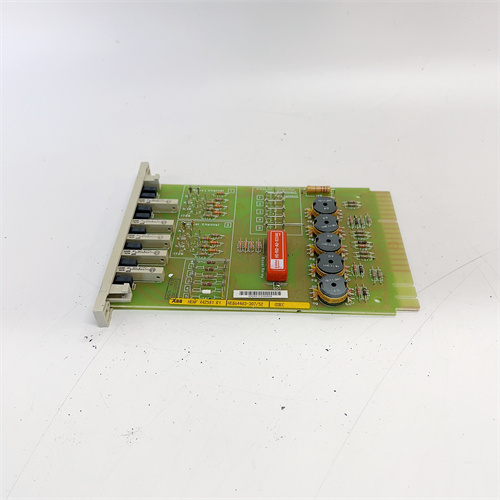

Общие сведения о продукте ABB O3EC HENF442581R1
Первым и ключевым моментом является то, что ABB O3EC HENF442581R1 — это интеллектуальный модуль безопасности (Safety Relay Module) компании ABB, разработанный для обеспечения функциональной безопасности промышленных процессов и оборудования. Он предназначен для мониторинга сигналов от защитных устройств (дверные замки, световые барьеры, кнопки аварийного останова) и контроля исполнительных механизмов (аварийные тормоза, блокировочные приводы), соответствуюя высоким требованиям к надежности в критических ситуациях. Детальную информацию о технических возможностях, классах безопасности и условиях интеграции ABB O3EC HENF442581R1 можно найти по официальной ссылке продукта: [ссылка на ABB O3EC HENF442581R1]. Именно благодаря соответствию стандартам SIL 3 (IEC 61508) и гибкой конфигурации ABB O3EC HENF442581R1 стал востребованным в автомобильной, пищевой, металлургической и фармацевтической отраслях, где защита персонала и оборудования от аварий является приоритетом.
Технические параметры ABB O3EC HENF442581R1
Параметры ABB O3EC HENF442581R1 отвечают строгим стандартам функциональной безопасности и обеспечивают стабильную работу даже в условиях сильных электромагнитных помех:
- Тип модуля: Интеллектуальный модуль безопасности с поддержкой многоканального мониторинга и логических функций.
- Класс безопасности: Соответствует требованиям SIL 3 (IEC 61508) и PL e (EN ISO 13849-1) — гарантирует высокий уровень надежности при отказе компонентов.
- Количество входных/выходных каналов:
- Входы: 8 безопасных цифровых входов (24 В DC, тип PNP/NPN, подключаемые к защитным устройствам — световые барьеры, кнопки ЭСТОП).
- Выходы: 4 безопасных релейных выхода (заделки NO/NC — нормально открытое/нормально закрытое) + 2 сигнальные выхода (для индикации состояния модуля).
- Логические функции: Поддерживает предопределенные логические схемы — «AND», «OR», «1oo2» (1 из 2), «2oo2» (2 из 2) — для адаптации к разным сценариям безопасности (например, блокировка машины только при закрытии обеих защитных дверей).
- Питание: Напряжение 24 В DC ±15% — совместимое с модулями питания ABB (например, ABB CP-E 24/10) и стандартными промышленными источниками.
- Температурный диапазон эксплуатации: -25 °C до +60 °C — позволяет использовать ABB O3EC HENF442581R1 в условиях перепадов температуры (производственные цеха, холодильные камеры, открытые площадки).
- Защита от помех: ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует электромагнитные помехи от крупных двигателей, трансформаторов или промышленных инверторов.
- Степень защиты: IP20 (для монтажа в закрытых шкафах систем автоматизации) — предотвращает попадание пальцев и мелких предметов в внутренние компоненты.
- Интерфейсы для конфигурации: Поддерживает подключение к ПО ABB Safety Configurator через порт USB — для настройки логических функций, параметров задержки и диагностики.
Преимущества и особенности ABB O3EC HENF442581R1
Основные преимущества ABB O3EC HENF442581R1 заключаются в его безопасности, гибкости и удобстве диагностики — именно эти характеристики отличают его от стандартных релейных модулей:
- Высокий класс безопасности SIL 3/PL e: ABB O3EC HENF442581R1 прошел сертификацию по международным стандартам функциональной безопасности, что гарантирует его надежность даже при отказе отдельных компонентов. Это критически важно для объектов, где ошибка модуля может привести к травмам персонала (например, автомобильные конвейеры, металлообрабатывающие станки).
- Гибкая конфигурация логических функций: Через ПО ABB Safety Configurator пользователь может настроить логические схемы ABB O3EC HENF442581R1 под конкретные задачи — например, «2oo2» для мониторинга двух световых барьеров (машина останавливается только при срабатывании обоих) или «1oo2» для дверей (останов при открытии любой двери). Это устраняет необходимость использования нескольких специализированных модулей.
- Детальная диагностика в реальном времени: ABB O3EC HENF442581R1 поддерживает передачу данных о состоянии каждого канала (состояние входа/выхода, наличие ошибок) через сигнальные выходы или ПО. Операторы могут быстро локализовать неполадки (например, разрыв цепи световой барьеры) и устранить их без остановки всего производства.
- Совместимость с защитными устройствами ABB: ABB O3EC HENF442581R1 идеально интегрируется с защитными устройствами ABB — световыми барьерами ABB C2000, кнопками аварийного останова ABB CE4T и дверными замками ABB MS132. Это гарантирует согласованную работу всех компонентов системы безопасности и упрощает монтаж.
- Низкие эксплуатационные затраты: Благодаря длительному сроку службы (более 15 лет) и отсутствию необходимости частой калибровки (рекомендуется 1 раз в 3 года), ABB O3EC HENF442581R1 снижает общую стоимость владения по сравнению с аналоговыми модулями.
Примеры применения ABB O3EC HENF442581R1 в отраслях
ABB O3EC HENF442581R1 широко используется в отраслях, где требуется высокий уровень функциональной безопасности:
- Автомобильная отрасль: На автосборочном конвейере ABB O3EC HENF442581R1 мониторит сигналы от 4 световых барьеров (ABB C2000) и 2 кнопок аварийного останова (ABB CE4T). При срабатывании любого защитного устройства модуль отправляет сигнал на аварийные тормоза конвейера, останавливая его за 0,5 с — предотвращая травмы операторов.
- Пищевая промышленность: На заводе по производству консервов ABB O3EC HENF442581R1 контролирует блокировку дверей нагревательных камер. Конфигурирована логика «2oo2» — камера запускается только при закрытии обеих дверей и отсутствии сигнала с датчика открытия. При открытии двери во время работы модуль немедленно отключает нагрев, предотвращая ожоги.
- Металлургия: На металлообрабатывающей станке ABB O3EC HENF442581R1 подключен к дверному замку (ABB MS132) и световой барьерной решетке. При проникновении руки оператора в зону работы станки световой барьер срабатывает, и модуль блокирует привод станки, одновременно подавая сигнал на световой индикатор аварии.
- Фармацевтика: На фармацевтическом заводе ABB O3EC HENF442581R1 защищает зону стерилизации. Он мониторит сигналы от датчиков давления и температуры (входы) и управляет блокировкой двери стерилизатора (выходы). При нестабильных параметрах модуль блокирует дверь, предотвращая попадание загрязнений в стерильную зону.
Сравнение ABB O3EC HENF442581R1 с конкурентами
Для понимания преимуществ ABB O3EC HENF442581R1 сравним его с аналогичным модулем безопасности Siemens 3SK1122-1AB40:
| Параметр | ABB O3EC HENF442581R1 | Siemens 3SK1122-1AB40 |
|---|---|---|
| Класс безопасности | SIL 3 (IEC 61508), PL e (EN ISO 13849-1) | SIL 2 (IEC 61508), PL d (EN ISO 13849-1) |
| Количество входов/выходов | 8 входов / 4 выходов | 6 входов / 3 выходов |
| Поддерживаемые логические функции | AND, OR, 1oo2, 2oo2 (настраиваемые) | Только предопределенные (AND, OR) |
| Интерфейс для конфигурации | USB + ПО ABB Safety Configurator | Только физические джамперы |
| Совместимость с защитными устройствами ABB | Полная (автоматическая адаптация) | Ограниченная (требует настройки) |
Из сравнения видно, что ABB O3EC HENF442581R1 превосходит конкурента по классу безопасности, количеству каналов, гибкости конфигурации и удобству настройки — это делает его более надежным выбором для систем с высокими требованиями к безопасности.
Советы по выбору и мерам предосторожности для ABB O3EC HENF442581R1
Советы по выбору
- Определите требования к классу безопасности: Выбирайте ABB O3EC HENF442581R1 если ваш процесс требует класса SIL 3/PL e (например, зоны с высоким риском травм). Для менее критических зон (SIL 2/PL d) можно рассматривать менее мощные модели ABB (например, ABB O2EC HENF442580R1).
- Рассчитайте количество каналов: Учтите количество защитных устройств (входы) и исполнительных механизмов (выходы) — ABB O3EC HENF442581R1 поддерживает 8 входов и 4 выходов. Для большего количества устройств используйте несколько модулей в параллели (они поддерживают синхронизацию через сигнальные выходы).
- Проверьте совместимость с ПО: Убедитесь, что у вас есть доступ к ПО ABB Safety Configurator (доступно бесплатно на портале ABB) — без него нельзя настроить логические функции ABB O3EC HENF442581R1.
Меры предосторожности
- Монтаж: Монтируйте ABB O3EC HENF442581R1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB O3EC HENF442581R1]): размещайте в шкафу с DIN-рейкой, отделяйте входные кабели от высоковольтных линий (минимум 30 см) и используйте только экранированные кабели для подключения защитных устройств (снижение ЭМП).
- Конфигурация: При настройке логических функций сохраняйте конфигурацию в файле и храните его в безопасном месте — в случае сброса параметров это позволит быстро восстановить работу. Не изменяйте параметры модуля во время эксплуатации оборудования — планируйте настройки на периоды технических остановок.
- Обслуживание: Проводите ежегодное обслуживание: проверяйте состояние индикаторов модуля (зеленый свет — нормальная работа, красный — авария), тестируйте срабатывание модуля с помощью симуляции ошибок (например, разрыв цепи входа) и обновляйте прошивку ПО через ABB Safety Configurator. При обнаружении неполадок (например, неработающий выход) обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно, так как это может привести к потере сертификации безопасности.
O3EC
