Общая характеристика продукта: ABB O3ED

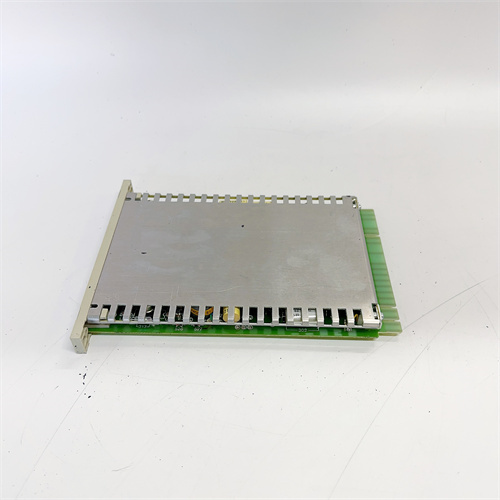

Первым делом рассмотрим промышленный модуль ввода/вывода (I/O) для расширенной связи в автоматизированных системах — ABB O3ED, относящийся к серии ABB Advant OCS (специализирующейся на компактных, высоконадежных I/O-модулях для интеграции распределенных устройств в контроллерные системы). Это устройство предназначено для передачи цифровых и аналоговых сигналов между сенсорами/исполнителями и контроллерами ABB (например, AC 800M), обеспечивая надежную коммуникацию через промышленные сети. ABB O3ED выделяется 8 универсальными каналами (настраиваемые как входы или выходы), поддержкой аналоговых (0–10 В DC, 4–20 мА) и цифровых (ON/OFF) сигналов, высокой степенью изоляции (2.5 кВ RMS) и компактной конструкцией, становясь ключевым элементом для распределенных производственных систем — например, нефтегаз (мониторинг скважин), энергетика (контроль трансформаторов), строительная промышленность (управление кранов), пищевая промышленность (сбор данных с линий упаковки), где требуется сбор сигналов из удаленных зон.
ABB O3ED гарантирует стабильную передачу сигналов и высокую надежность даже в условиях сильных электромагнитных помех и удаленного расположения: например, на нефтегазовой площадке модуль установлен вблизи датчика давления скважины (удаленность от контроллера ABB GJR5252300R3101 07AC91F — 500 м) и собирает аналоговый сигнал давления (4–20 мА, соответствующий 0–10 МПа). ABB O3ED преобразует полученный сигнал в цифровой формат, компенсирует потерю напряжения в длинном кабеле и передаёт данные контроллеру через шассиную шину ABB Advant OCS с точностью ±0.1%. При превышении давления выше 8 МПа ABB O3ED активирует локальный цифровой выход, включающий сигнальную лампу на площадке, а также отправляет предупреждение контроллеру — оператор получает информацию об опасном режиме за 300 мс, что позволяет своевременно снизить давление и предотвратить аварию. Также ABB O3ED поддерживает самовосстановление после кратковременного отключения питания: при восстановлении напряжения модуль автоматически загружает предыдущую конфигурацию и возобновляет передачу сигналов, без необходимости перезапуска контроллера.
Особенно стоит отметить, что ABB O3ED легко интегрируется в существующие системы ABB — конфигурация каналов (тип сигнала, пределы измерения, защита) осуществляется через программное обеспечение ABB Control Builder, без необходимости физического изменения модуля. Высокая степень изоляции каналов предотвращает передачу электромагнитных помех от силовых цепей (например, кабелей к насосам) к сигнальным линиям, что критично для точного измерения параметров (давление, температура) в промышленных условиях. Компактная конструкция (ширина 25 мм) позволяет монтировать несколько ABB O3ED в одном распределительном щите рядом с другими модулями ABB — например, термоблоком ABB TB840A 3BSE037760R1 или цифровым модулем ABB GDD471A001, оптимизируя место в ограниченном пространстве. Полную информацию о ABB O3ED, включая технические спецификации, руководства по монтажу и настройке, можно найти по ссылке: [ссылка на продукт ABB O3ED] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB O3ED
Технические характеристики ABB O3ED соответствуют стандартам IEC 61131-2 (стандарт для модулей автоматизации), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Универсальный I/O-модуль (ввод/вывод) для систем ABB Advant OCS, серия ABB Advant OCS |
| Канальные параметры | • Количество каналов: 8 (универсальные, настраиваемые как входы/выходы) • Поддерживаемые сигналы: – Аналоговые входы: 0–10 В DC, 4–20 мА (±0.1% точность) – Аналоговые выходы: 0–10 В DC, 4–20 мА (±0.2% точность) – Цифровые входы/выходы: 24 В DC (PNP/NPN, настраиваемые) • Максимальная нагрузка на цифровые выходы: 0.5 А per канал |
| Изоляция и ЭМС-устойчивость | • Изоляция каналов: 2.5 кВ RMS (меж каналами, канал-земля) • Устойчивость к ЭМС: EN 61000-6-2 (класс A) – Импульсная помеха: ±4 кВ (contact discharge), ±8 кВ (air discharge) – Режимное помеха: 10 В/m (80–1000 МГц) |
| Коммуникация | • Интерфейс с контроллером: Шассиная шина ABB Advant OCS (оптическая изоляция) • Скорость передачи: 1 Мбит/с • Протокол: ABB Modbus (для синхронизации с контроллерами AC 800M) |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP20 (при установке в шасси) |
| Питание | • Напряжение питания: 24 В DC ±10% • Потребляемый ток: ≤0.3 А (номинальный) • Максимальная мощность: ≤7.2 Вт |
| Конструктивные параметры | • Тип монтажа: В шасси ABB Advant OCS / на DIN-рейл EN 50022 (35 мм) • Габариты (Ш×В×Г): 25 мм × 100 мм × 150 мм • Вес: ~0.2 кг • Индикаторы: LED per канал (состояние сигнала: активный/неактивный), LED общего состояния (питание/ошибка) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2. |
Преимущества и особенности ABB O3ED
-
Универсальность каналов и гибкость конфигурации
8 универсальных каналов, настраиваемых как аналоговые/цифровые входы или выходы, делают ABB O3ED универсальным для разных типов сигналов — от измерения давления (4–20 мА) до управления клапанами (цифровые выходы). В отличие от специализированных I/O-модулей Siemens SM 331 (только аналоговые входы) или Rockwell Allen-Bradley 1756-IF8 (ограниченная точность ±0.2%), ABB O3ED сочетает разные типы сигналов в одном устройстве и обеспечивает более высокую точность, снижая количество модулей в шасси и затраты на оборудование. -
Высокая точность и устойчивость к помехам
Точность ±0.1% для аналоговых сигналов и изоляция 2.5 кВ RMS гарантируют, что ABB O3ED стабильно передаёт данные даже в условиях сильных электромагнитных помех (например, рядом с высоковольтными кабелями или моторами). Это критично для приложений, где требуется точное измерение параметров — например, в нефтегазе (давление скважин) или фармацевтике (температура реакторов). -
Удобная интеграция с системами ABB
ABB O3ED полностью совместим с контроллерами ABB Advant OCS и AC 800M — конфигурация через ABB Control Builder не требует специальных драйверов, а синхронизация с контроллером осуществляется через стандартную шассиную шину. Это упрощает монтаж и обслуживание, особенно для пользователей, уже использующих оборудование ABB. -
Компактность и надежность
Ширина 25 мм позволяет монтировать несколько ABB O3ED в ограниченном пространстве, а самовосстановление после отключения питания минимизирует время простоя системы. Высококачественные компоненты и широкий диапазон рабочих температур (-25 °C – +70 °C) гарантируют долгий срок службы в суровых промышленных условиях.
Примеры применения ABB O3ED
- Нефтегаз: Мониторинг давления и температуры скважин
На нефтегазовой площадке ABB O3ED установлен в каждом распределительном щите у скважин и подключен к:
- Датчику давления (4–20 мА, 0–10 МПа) — аналоговый вход канала 1;
- Датчику температуры (4–20 мА, -50–150 °C) — аналоговый вход канала 2;
- Сигнальной лампой (24 В DC) — цифровой выход канала 3;
- ABB O3ED передаёт данные контроллеру ABB GJR5252300R3101 07AC91F через шассиную шину; при превышении давления >9 МПа или температуры >120 °C модуль включает лампу и отправляет алерт — оператор своевременно корректирует режим работы скважины.
- Энергетика: Контроль параметров трансформатора
На ТЭЦ ABB O3ED подключен к трансформатору (10 кВ/400 В) и собирает следующие сигналы:
- Ток вторичной обмотки (4–20 мА, 0–500 А) — аналоговый вход канала 4;
- Температура масла (4–20 мА, 0–100 °C) — аналоговый вход канала 5;
- Состояние контактора охлаждения (ON/OFF) — цифровой вход канала 6;
- ABB O3ED отправляет данные в ABB Ability™: при температуре масла >85 °C модуль активирует аналоговый выход (4–20 мА), увеличивая скорость вентилятора охлаждения — это поддерживает температуру в безопасном диапазоне и продлевает срок службы трансформатора.
- Пищевая промышленность: Сбор данных с линии упаковки
В пищевом заводе ABB O3ED установлен на линии упаковки молока и подключен к:
- Счетчику упаковок (ON/OFF сигнал per упаковке) — цифровой вход канала 7;
- Датчику уровня молока в резервуаре (0–10 В DC, 0–100%) — аналоговый вход канала 8;
- ABB O3ED суммирует количество упаковок за смену и передаёт данные контроллеру: при уровне молока <20% модуль отправляет сигнал для запуска резервного резервуара — это предотвращает остановку линии из-за нехватки сырья.
Сравнение с конкурентами
Сравним ABB O3ED с универсальными I/O-модулями Siemens SM 334 (6ES7334-0CE01-0AA0) и Rockwell Allen-Bradley 1756-OB8EI:
| Параметр | ABB O3ED | Siemens SM 334 | Rockwell 1756-OB8EI |
|---|---|---|---|
| Количество каналов | 8 (универсальные) | 4 входа + 2 выхода (аналоговые) | 8 выходов (аналоговые) |
| Точность аналоговых сигналов | ±0.1% (входы), ±0.2% (выходы) | ±0.3% (входы), ±0.5% (выходы) | ±0.1% (выходы) |
| Изоляция каналов | 2.5 кВ RMS | 1 кВ RMS | 2 кВ RMS |
| Совместимость с ABB | Полная (Advant OCS, AC 800M) | Нет | Нет |
| Ширина корпуса | 25 мм | 40 мм | 32 мм |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB O3ED превосходит конкурентов по универсальности каналов (8 универсальных vs. специализированные у Siemens/Rockwell), высокой изоляции и точности, а также полной совместимостью с системами ABB. Это делает его оптимальным выбором для пользователей оборудования ABB, нуждающихся в компактном, многофункциональном I/O-модуле для распределенных производственных систем.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB O3ED если:
- Требуется универсальный I/O-модуль для передачи аналоговых/цифровых сигналов в распределенных системах (удаленные датчики, исполнители).
- Работаете в условиях сильных электромагнитных помех (нефтегаз, энергетика) — высокая изоляция каналов гарантирует стабильность.
- Используете контроллеры ABB Advant OCS или AC 800M — интеграция осуществляется без дополнительных драйверов.
-
Эксплуатация:
- При подключении длинных кабелей (>100 м) для аналоговых сигналов (4–20 мА) используйте кабели с экранированием — это снижает потерю сигнала и помех.
- Регулярно проверяйте состояние LED-индикаторов: неактивный индикатор канала может указывать на разрыв кабеля или неполадку в датчике.
- Сохраняйте конфигурацию модуля в ABB Control Builder: при замене ABB O3ED новому устройству можно быстро восстановить настройки, не повторяя ручной ввод параметров.
- Не превышайте максимальную нагрузку на цифровые выходы (0.5 А per канал): перегрузка может привести к выходу канала из строя — для мощных нагрузок (например, контакторы) используйте промежуточные реле.
