Описание

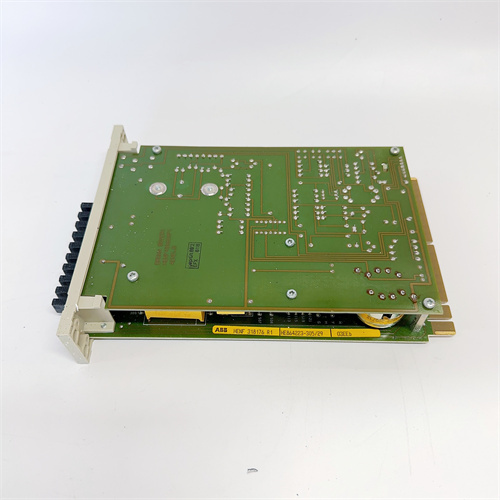

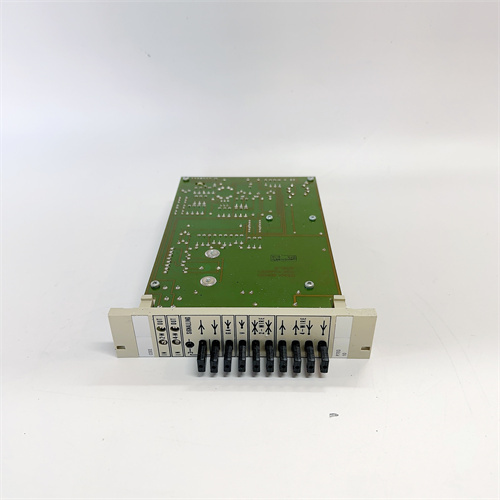

Общие сведения о продукте ABB O3EEb HENF318176R1
Первым и ключевым моментом является то, что ABB O3EEb HENF318176R1 — это интеллектуальный модуль безопасности (Safety Relay Module) компании ABB, разработанный для обеспечения функциональной безопасности промышленных процессов и защиты персонала от травм. Он специализируется на мониторинге сигналов от защитных устройств (световые барьеры, кнопки аварийного останова, дверные замки) и управлении аварийными механизмами (тормоза, блокировки), соответствуюя высоким стандартам надежности. Детальную информацию о технических характеристиках, классах безопасности и условиях интеграции ABB O3EEb HENF318176R1 можно найти по официальной ссылке продукта: [ссылка на ABB O3EEb HENF318176R1]. Именно благодаря гибкой конфигурации, поддержке многофункциональных входов и соответствию стандартам SIL 3 ABB O3EEb HENF318176R1 стал востребованным в автомобильной, металлообрабатывающей, пищевой и фармацевтической отраслях — где даже малый сбой в системе безопасности может привести к серьезным последствиям.
Технические параметры ABB O3EEb HENF318176R1
Параметры ABB O3EEb HENF318176R1 отвечают строгим требованиям функциональной безопасности (IEC 61508, EN ISO 13849) и обеспечивают стабильную работу в условиях сильных электромагнитных помех:
- Тип модуля: Интеллектуальный модуль безопасности с поддержкой многоканального мониторинга и логических функций.
- Класс безопасности:
- SIL 3 (по IEC 61508) — для систем с высокими требованиями к надежности при отказе компонентов.
- PL e (по EN ISO 13849-1) — соответствует максимальному классу защиты от рисков травм.
- Количество входных/выходных каналов:
- Входы: 6 безопасных цифровых входов (24 В DC, тип PNP/NPN) — для подключения защитных устройств (например, 2 световые барьеры + 2 кнопки ЭСТОП + 2 дверные замки).
- Выходы: 3 безопасных релейных выхода (заделки NO/NC — нормально открытое/нормально закрытое) + 1 сигнальный выход (для индикации состояния модуля).
- Поддерживаемые логические функции: Предопределенные и настраиваемые схемы — «AND», «OR», «1oo2» (1 из 2), «2oo2» (2 из 2), «2oo3» (2 из 3) — адаптируются к разным сценариям (например, остановка машины при открытии любой из двух защитных дверей).
- Питание: Напряжение 24 В DC ±15% — совместимое с модулями питания ABB (например, ABB CP-E 24/10, ABB CP-E 24/20) и стандартными промышленными источниками.
- Температурный диапазон эксплуатации: -25 °C до +60 °C — позволяет использовать ABB O3EEb HENF318176R1 в условиях перепадов температуры (производственные цеха, холодильные камеры, открытые площадки).
- Защита от помех: ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует помехи от крупных двигателей, трансформаторов или инверторов.
- Степень защиты: IP20 (для монтажа в закрытых шкафах систем автоматизации) — предотвращает попадание пальцев и мелких предметов в внутренние компоненты.
- Интерфейс для конфигурации: Подключение к ПО ABB Safety Configurator через порт USB — для настройки логических функций, параметров задержки и чтения диагностических данных.
- Время реакции: ≤100 мс при срабатывании защитного устройства — гарантирует быструю остановку опасных механизмов.
Преимущества и особенности ABB O3EEb HENF318176R1
Основные преимущества ABB O3EEb HENF318176R1 заключаются в его безопасности, гибкости и удобстве диагностики — именно эти характеристики отличают его от стандартных релейных модулей:
- Высокий класс безопасности SIL 3/PL e: ABB O3EEb HENF318176R1 прошел сертификацию по международным стандартам, что гарантирует его надежность даже при отказе отдельных компонентов. Это критически важно для зон с высоким риском травм — например, на автомобильных конвейерах с движущимися механизмами или металлообрабатывающих станках.
- Гибкая конфигурация логических схем: Через ПО ABB Safety Configurator пользователь может настроить ABB O3EEb HENF318176R1 под конкретные задачи — например, логику «2oo3» для трех датчиков открытия дверей (машина останавливается только при срабатывании двух из трех), что снижает количество ложных срабатываний. Это устраняет необходимость использования нескольких специализированных модулей.
- Детальная диагностика в реальном времени: ABB O3EEb HENF318176R1 записывает данные о состоянии каждого канала (состояние входа/выхода, тип ошибки — разрыв цепи, короткое замыкание) и передает их через сигнальный выход или ПО. Операторы могут быстро локализовать неполадки (например, неисправность световой барьеры) и устранить их без длительной остановки производства.
- Совместимость с защитными устройствами ABB: ABB O3EEb HENF318176R1 идеально интегрируется с защитными устройствами ABB — световыми барьерами ABB C2000, кнопками аварийного останова ABB CE4T и дверными замками ABB MS132. Это гарантирует согласованную работу всех компонентов системы безопасности и упрощает монтаж (не требуется настройка адаптеров).
- Компактный дизайн для плотных шкафов: ABB O3EEb HENF318176R1 занимает только 2 модуля на DIN-рейке (35 мм), что в 1,5 раза меньше, чем у аналогичных модулей конкурентов. Это позволяет размещать его в шкафах с ограниченным пространством вместе с контроллерами ABB AC 500 и модулями I/O.
Примеры применения ABB O3EEb HENF318176R1 в отраслях
ABB O3EEb HENF318176R1 широко используется в отраслях, где требуется высокий уровень функциональной безопасности:
- Автомобильная отрасль: На автосборочном конвейере ABB O3EEb HENF318176R1 мониторит 2 световые барьеры (ABB C2000) и 2 кнопки аварийного останова (ABB CE4T). Конфигурирована логика «OR» — при срабатывании любого устройства модуль отправляет сигнал на аварийные тормоза конвейера, останавливая его за 80 мс, что предотвращает травмы операторов.
- Металлообработка: На фрезерной станке ABB O3EEb HENF318176R1 контролирует 3 дверные замки (ABB MS132) на защитном кожухе. Логика «2oo3» гарантирует, что станок останавливается только при открытии двух или трех дверей — исключая ложные остановки из-за временного отключения одного замка.
- Пищевая промышленность: На заводе по производству хлеба ABB O3EEb HENF318176R1 защищает зону работы теплых печей. Он подключен к датчикам температуры (входы) и механическим блокировкам дверей печи (выходы). При превышении температуры >250 °C или открытии двери во время работы модуль блокирует привод подачи сырья и подает сигнал на световой индикатор аварии.
- Фармацевтика: На фармацевтическом заводе ABB O3EEb HENF318176R1 контролирует доступ к стерильным зонам. Он мониторит сигналы от кардридеров (доступ к персоналу) и датчиков открытия дверей — при несанкционированном открытии модуль активирует звуковую сигнализацию и блокирует дальнейший доступ в зону.
Сравнение ABB O3EEb HENF318176R1 с конкурентами
Для понимания преимуществ ABB O3EEb HENF318176R1 сравним его с аналогичным модулем безопасности Siemens 3SK1122-1AB40:
| Параметр | ABB O3EEb HENF318176R1 | Siemens 3SK1122-1AB40 |
|---|---|---|
| Класс безопасности | SIL 3 (IEC 61508), PL e (EN ISO 13849-1) | SIL 2 (IEC 61508), PL d (EN ISO 13849-1) |
| Количество входов/выходов | 6 входов / 3 выходов | 6 входов / 3 выходов |
| Поддерживаемые логические функции | AND, OR, 1oo2, 2oo2, 2oo3 (настраиваемые) | Только AND, OR (предопределенные) |
| Время реакции | ≤100 мс | ≤200 мс |
| Ширина монтажа (DIN-рейка) | 2 модуля (35 мм) | 3 модуля (52,5 мм) |
Из сравнения видно, что ABB O3EEb HENF318176R1 превосходит конкурента по классу безопасности, гибкости конфигурации, скорости реакции и компактности — это делает его более надежным выбором для систем с высокими требованиями к безопасности и плотными шкафами.
Советы по выбору и мерам предосторожности для ABB O3EEb HENF318176R1
Советы по выбору
- Определите класс безопасности процесса: Выбирайте ABB O3EEb HENF318176R1 если ваш процесс требует класса SIL 3/PL e (например, зоны с движущимися механизмами или высокими температурами). Для менее критических зон (SIL 2/PL d) можно рассматривать модель ABB O2EEb HENF318175R1 (более простая версия).
- Рассчитайте количество защитных устройств: Учтите количество подключаемых устройств — ABB O3EEb HENF318176R1 поддерживает 6 входов. Для большего количества устройств используйте несколько модулей в параллели (они поддерживают синхронизацию через сигнальные выходы).
- Проверьте доступ к ПО: Убедитесь, что у вас есть доступ к ПО ABB Safety Configurator (доступно бесплатно на портале ABB) — без него нельзя настроить логические функции ABB O3EEb HENF318176R1.
Меры предосторожности
- Монтаж: Монтируйте ABB O3EEb HENF318176R1 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB O3EEb HENF318176R1]): размещайте на DIN-рейке, отделяйте входные кабели от высоковольтных линий (минимум 30 см) и используйте только экранированные кабели (CAT5e/CAT6) для подключения защитных устройств — это снижает влияние электромагнитных помех.
- Тестирование: После монтажа проведите тестирование срабатывания ABB O3EEb HENF318176R1 с помощью симуляции ошибок (например, разрыв цепи световой барьеры). Убедитесь, что модуль правильно отправляет сигналы на аварийные механизмы и записывает диагностические данные.
- Обслуживание: Проводите ежегодное обслуживание: проверяйте состояние индикаторов (зеленый свет — нормальная работа, красный — авария), обновляйте прошивку ПО через ABB Safety Configurator и проверяйте надежность кабельных соединений. При обнаружении неполадок (например, неработающий выход) обратитесь к сертифицированным специалистам ABB — не открывайте корпус модуля самостоятельно, так как это может привести к потере сертификации безопасности.
