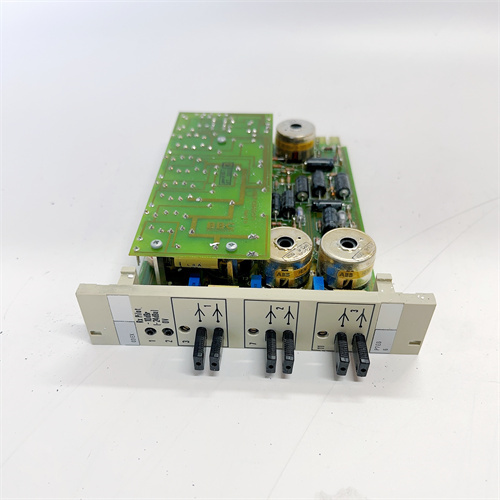

ABB O3EX HENF315845R2

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка широкого спектра аналоговых сигналов: Каждый из 8 каналов может быть индивидуально настроен для приема различных типов сигналов, что делает модуль универсальным для разных сенсоров:
   • Токовые сигналы: 4–20 мА (стандарт для индустриальных сенсоров давления, уровня), 0–20 мА;
   • Напряжённые сигналы: 0–5 В, 0–10 В, ±5 В, ±10 В (для сенсоров температуры, концентрации);
   • Сигналы от термодатчиков: Pt100, Pt1000 (RZ/TZ), Ni100 (для измерения температуры в диапазоне -200 °C до +850 °C);
   • Дифференциальные сигналы: Поддержка дифференциального подключения для снижения влияния помех на слабые сигналы (например, от сенсоров концентрации газов).
2. Высокая точность измерения: Встроенный 24-битный аналого-цифровой преобразователь (АЦП) обеспечивает относительную погрешность измерения ≤±0.01% от полного диапазона (при 25 °C), а температурная дрейф ≤±0.0005%/°C — это гарантирует, что данные не искажаются при колебаниях температуры окружающей среды (например, в теплоэлектростанциях с перепадами температуры до 50 °C). Встроенные цифровые фильтры с настраиваемой частотой (0.1–100 Гц) подавляют высокочастотные помехы от электродвигателей, трансформаторов и других промышленного оборудования.

Технические параметры

• Тип модуля: 8-канальный аналоговый входной модуль (AI) с программно настраиваемыми каналами;
• Поддерживаемые сигналы (индивидуально на каждый канал):
  • Токовые: 4–20 мА, 0–20 мА (максимальный допустимый ток: 30 мА);
  • Напряжённые: 0–5 В, 0–10 В, ±5 В, ±10 В (Максимальное допустимое напряжение: ±15 В);
  • Термодатчики: Pt100 (RZ/TZ, -200 °C до +850 °C), Pt1000 (RZ/TZ, -200 °C до +600 °C), Ni100 (-60 °C до +200 °C);
  • Дифференциальные сигналы: Поддержка для всех типов (входное сопротивление ≥10 МОм);
• Параметры АЦП:
  • Разрядность: 24 бита;
  • Относительная погрешность: ≤±0.01% от полного диапазона (при 25 °C);
  • Температурная дрейф: ≤±0.0005%/°C (в диапазоне -25 °C до +70 °C);
  • Частота дискретизации: До 10 Гц на канал (настраиваемая);
• Фильтрация:
  • Тип: Цифровой RC-фильтр;
  • Частота среза: 0.1–100 Гц (программируемая для каждого канала);
• Изоляция:
  • Между каналами: ≥2 кВ AC (на 1 мин);
  • Между модулем и шасси: ≥3 кВ AC (на 1 мин);
  • Между модулем и питанием: ≥2 кВ AC (на 1 мин);
• Параметры питания:
  • Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
  • Потребляемый ток: ≤0.3 А (без нагрузки), ≤0.5 А (при максимальной нагрузке каналов);
• Температурные параметры:
  • Диапазон эксплуатации: -25 °C до +70 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Уровень защиты (IP-класс): IP20;
• Механические параметры:
  • Устойчивость к вибрации: 5–50 Гц, амплитуда 0.2 мм (EN 60068-2-6);
  • Устойчивость к удару: 15 g, 11 мс (EN 60068-2-27);
  • Размеры (длина × ширина × высота): 120 mm × 45 mm × 110 mm;
  • Тип монтажа: DIN-рейка (ширина 35 мм);
• Совместимость:
  • Контроллеры: ABB AC 800M, ABB PCD232A, ABB PCD530A102;
  • Протоколы коммуникации: Modbus RTU, ABB Advant Bus, Profibus DP;
  • Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМС), CE, UL 61010-1.

Преимущества и особенности

1. Высокая точность измерения (≤±0.01%): Подходит для процессов с строгими требованиями к точности — например, химическая промышленность, где измерение концентрации реагентов должно быть точным до 0.01% для соблюдения рецептуры и предотвращения образования опасных продуктов;
2. Универсальность программно настраиваемых каналов: Возможность настройки каждого канала под разные типы сигналов (ток, напряжение, термодатчик) позволяет использовать ABB O3EX HENF315845R2 с различными сенсорами — экономит бюджет, так как не нужно покупать отдельные модули для температуры, давления или уровня;
3. Многоуровневая изоляция: Изоляция между каналами и шасси защищает от электромагнитных помех и перепадов напряжения — критично для нефтегазовой промышленности, где трубопроводы часто находятся вблизи высоковольтных линий, и помехы могут искажать сигналы сенсоров;
4. Режим диагностики разрывов цепи: Обнаружение разрывов в линии сенсоров (например, обрыв провода к Pt100) позволяет операторам своевременно заменить неисправный компонент — предотвращает ситуацию, когда система работает с неточными или отсутствующими данными (например, в пищевой промышленности, это может привести к браку продукции из-за неправильной температуры);
5. Широкий диапазон рабочих температур (-25 °C до +70 °C): Адаптирован к суровым условиям — например, в холодных складах пищевых продуктов (измерение температуры) или в горячих зонах химических реакторов (контроль температуры процесса), где стандартные модули могут выйти из строя.

Примеры применения

• Энергетика (теплоэлектростанция, котловая установка): Для измерения температуры пара, давления в котле и уровня воды в резервуаре — ABB O3EX HENF315845R2 собирает сигналы от Pt100 (температура пара), сенсора давления 4–20 мА (давление в котле) и сенсора уровня 0–10 В (уровень воды). Высокая точность данных позволяет контроллеру ABB PCD530A102 точно регулировать подачу топлива и воды, оптимизируя работу котла и снижая расход энергии.
• Нефтегазовая промышленность (газоперекачивающая станция): Для мониторинга давления в газовых трубопроводах и температуры газа — модуль принимает сигналы от сенсоров давления 4–20 мА (размещенных на трубопроводах) и термодатчиков Pt1000 (температура газа). Изоляция каналов защищает от помех от электродвигателей компрессоров, а диагностика разрывов цепи предотвращает пропуск аварийных ситуаций (например, падение давления в трубопроводе).
• Химическая промышленность (производство щёлочи): Для измерения концентрации щёлочи и температуры реактора — ABB O3EX HENF315845R2 собирает сигналы от сенсора концентрации ±10 В (концентрация щёлочи) и Pt100 (температура реактора). Точность ±0.01% гарантирует, что концентрация соответствует стандарту, а фильтрация помех предотвращает искажение данных от электродвигателей смесительных машин.
• Пищевая промышленность (производство кондитерской продукции): Для контроля температуры печи и влажности сыра — модуль принимает сигналы от Pt100 (температура печи, 0–200 °C) и сенсора влажности 0–5 В (влажность сыра). Широкий диапазон рабочих температур позволяет монтировать модуль вблизи печи (температура окружающей среды до 60 °C), а диагностика помогает операторам своевременно исправить неисправности сенсоров.
• Автомобильная промышленность (линия окрашивания кузовов): Для измерения температуры печи сушки лака и уровня краски в резервуаре — ABB O3EX HENF315845R2 собирает сигналы от Pt100 (температура печи, 0–800 °C) и сенсора уровня 4–20 мА (уровень краски). Программируемые каналы позволяют использовать один модуль для двух разных типов сенсоров, сокращая количество компонентов в щите.

Сравнение с конкурентами
