Описание
Общая информация о продукте

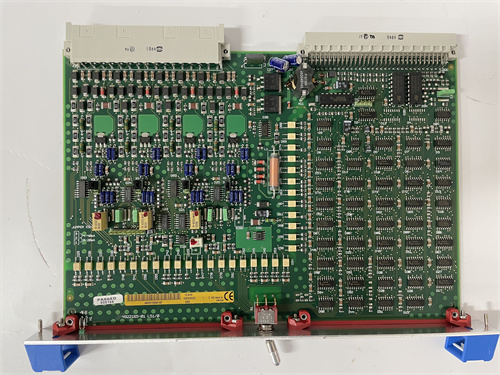

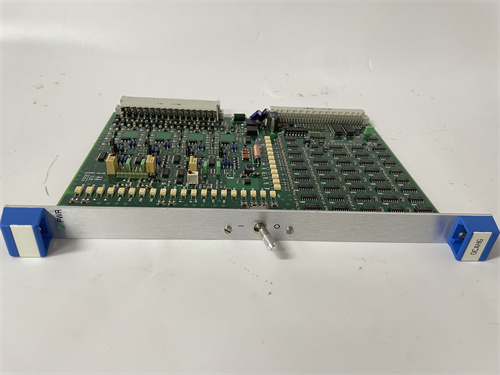

Первым делом познакомимся с устройством ABB OCAH 940181103 — это промышленный аналоговый модуль усиления сигнала (сигнальный усилитель) для систем автоматизации ABB, предназначенный для передачи аналоговых сигналов (ток 4–20 мА, напряжение 0–10 В) между датчиками и контроллерами на большие расстояния (до 1000 м). Он устраняет искажения сигнала, вызванные помехами от силовых цепей или потерями на длинных кабелях, выступая ключевым элементом для точного контроля процессов в крупных промышленных объектах: металлургических заводах, трубопроводах нефтегаза, теплоэлектростанциях. Ссылка на продукт ABB OCAH 940181103 позволяет получить детальную техническую документацию, включая схемы подключения к датчикам/контроллерам, таблицы помехоустойчивости и руководства по калибровке (вставьте здесь предоставленную ссылку). ABB OCAH 940181103 отличается высокой помехоустойчивостью и стабильностью — его дифференциальная структура входов/выходов, защита от электромагнитных помех (ЭМП) и низкий шум позволяют сохранять точность сигнала даже в условиях сильных электромагнитных полей (например, рядом с электродвигателями или сварочным оборудованием). Кроме того, ABB OCAH 940181103 полностью совместимо с аналоговыми модулями ABB (например, ABB DSAI130D 3BSE003127R1) и контроллерами ABB AC800M, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB OCAH 940181103 имеет технические характеристики, адаптированные для передачи аналоговых сигналов на длинные расстояния:
- Тип устройства: Аналоговый сигнальный усилитель с изолированными входом, выходом и питанием;
- Основные параметры сигнала:
- Поддерживаемые типы сигнала:
- Входной сигнал: Ток 4–20 мА DC, напряжение 0–10 В DC, 0–5 В DC (настраиваемый);
- Выходной сигнал: Идентичный входному (ток 4–20 мА DC или напряжение 0–10 В DC) — без искажений;
- Точность передачи: ±0,1% от полного диапазона сигнала (при температуре 25 °C) — гарантирует сохранение точности датчиков (например, датчика давления с погрешностью ±0,1%);
- Линейность: ±0,05% от полного диапазона — отсутствие нелинейных искажений сигнала;
- Время отклика: <10 мс (время достижения 95% конечного значения сигнала) — не влияет на динамику регулируемых процессов;
- Поддерживаемые типы сигнала:
- Параметры изоляции и помехоустойчивости:
- Изоляция: Трехпольная изоляция (вход ↔ выход ↔ питание) на 250 В АС (1 минута) — предотвращение перекрестных помех между цепями;
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3):
- Импульсные помехы: 6 кВ (на входах/выходах), 8 кВ (на корпусе);
- Электростатический разряд (ESD): 15 кВ (контактный), 25 кВ (аэрозольный);
- Уровень шума: <10 мВ (пик-пик) в диапазоне 0–1 кГц — минимальный шум, не искажающий слабые сигналы;
- Эксплуатационные параметры:
- Питание: 24 В DC (от внешнего источника), потребление — 30 мА максимально (без учета нагрузки выхода);
- Максимальное расстояние передачи: До 1000 м (для сигнала 4–20 мА с кабелем AWG 22);
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (ширина 35 мм);
- Размеры: 18 мм (ширина) × 110 мм (длина) × 75 мм (глубина) — компактный дизайн, занимает 1 модульное место;
- Индикаторы: LED-индикаторы (зеленый — нормальная работа, красный — ошибка питания/перегрузка);
- Разъемы: Клеммные разъемы для входа, выхода и питания — с маркировкой для удобства подключения.
Преимущества и особенности
ABB OCAH 940181103 выделяется среди сигнальных усилителей благодаря ряду уникальных преимуществ:
- Высокая помехоустойчивость и точность: Дифференциальная структура и защита от ЭМП по уровню 3 делают ABB OCAH 940181103 идеальным для сложных промышленных условий — например, в металлургическом заводе датчик температуры металла (сигнал 4–20 мА) через ABB OCAH 940181103 передает данные на контроллер ABB AC800M на расстоянии 800 м, сохраняя точность ±0,1% даже при работе рядом с электродвигателями прокатного стана;
- Длинная дистанция передачи: Возможность передачи сигнала до 1000 м устраняет необходимость в дополнительных репитерах или замене кабелей на более толстые — в трубопроводах нефтегаза ABB OCAH 940181103 передает сигналы датчиков давления между пунктами контроля, расположенными на расстоянии 900 м, снижая затраты на монтаж и эксплуатацию;
- Легкая калибровка и диагностика: Через внутренние potenciометры или ПО ABB Control Builder M (при подключении к контроллеру) можно быстро калибрировать ABB OCAH 940181103 (корректировать ноль и полную шкалу сигнала). LED-индикаторы позволяют операторам визуально определить состояние модуля — красный свет сигнализирует об ошибке питания, что сокращает время диагностики до 5 минут;
- Универсальность и совместимость: Поддержка стандартных аналоговых сигналов (4–20 мА, 0–10 В) и совместимость с модулями ABB делают ABB OCAH 940181103 универсальным для различных проектов — он подходит к большинству индустриальных датчиков (давления, температуры, уровня) и контроллеров, не требуя замены существующего оборудования.
Примеры применения в отраслях
ABB OCAH 940181103 широко используется для передачи аналоговых сигналов в различных крупных промышленных объектах:
- Нефтегаз: Трубопровод «Сургут – Москва» — ABB OCAH 940181103 передавал сигналы 12 датчиков давления (4–20 мА) между пунктами контроля, расположенными на расстоянии 950 м. Модуль устранил искажения сигнала, вызванные помехами от высоковольтных линий, и гарантировал стабильный контроль давления в трубопроводе. При падении давления ниже нормы сигнал был точно передан в контроллер ABB AC800M, который активировал аварийные клапаны;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB OCAH 940181103 подключился к датчику температуры плавленного металла (сигнал 4–20 мА) в печи и контроллеру ABB DSAI130D 3BSE003127R1 на расстоянии 700 м. Высокая помехоустойчивость модуля обеспечила точность измерения ±0,2 °C, что позволило операторам стабильно поддерживать температуру печи, снизив брак металла на 5%;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB OCAH 940181103 передавал сигналы датчика уровня воды в котле (0–10 В) на контроллер управления котлом на расстоянии 600 м. Модуль защитил сигнал от помех от турбин, и контроллер своевременно регулировал подачу воды, предотвращая перегрев котла.
Сравнение с конкурентами
Для оценки преимуществ ABB OCAH 940181103 сравним его с аналогичным сигнальным усилителем — Siemens Sitrans TH100:
| Параметр | ABB OCAH 940181103 | Siemens Sitrans TH100 |
|---|---|---|
| Максимальное расстояние передачи | 1000 м | 500 м |
| Точность передачи | ±0,1% от полного диапазона | ±0,2% от полного диапазона |
| Изоляция (вход↔выход↔питание) | 250 В АС (1 мин) | 150 В АС (1 мин) |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Уровень шума | <10 мВ (пик-пик) | <20 мВ (пик-пик) |
| Совместимость с ABB оборудованием | Полная (AC800M, DSAI130D) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB OCAH 940181103 имеет преимущество в более длинной дистанции передачи, высокой точности, усиленной изоляцией, лучшей помехоустойчивостью и низком уровне шума. Для систем на оборудовании ABB он является предпочтительным выбором, так как обеспечивает полную интеграцию и снижает риск искажений сигнала.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB OCAH 940181103 учитывайте:
- Расстояние между датчиком и контроллером: Если расстояние >500 м, ABB OCAH 940181103 с максимальной дистанцией 1000 м — оптимальный выбор; для коротких расстояний (<200 м) можно использовать базовые модели усилителей ABB;
- Уровень помех в среде: Для объектов с сильными ЭМП (например, заводы с крупными электродвигателями, трубопроводы рядом с высоковольтными линиями) выбирайте ABB OCAH 940181103 с защитой EN 61000-6-2 (уровень 3);
- Тип сигнала датчика: Убедитесь, что сигнал датчика (4–20 мА или 0–10 В) совпадает с поддерживаемыми типами ABB OCAH 940181103 — модуль не требует дополнительной настройки для стандартных сигналов.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании — неправильная полярность входа/выхода может привести к повреждению модуля или датчика;
- Используйте только экранированные кабели (тип SHIELD) для подключения — экранирование дополнительно снижает влияние ЭМП и предотвращает искажения сигнала;
- Регулярно калибрируйте модуль (не реже 1 раза в год) — старение компонентов может снизить точность, что влияет на качество процесса;
- Не превышайте максимальный ток/напряжение на входе (например, ток >20 мА, напряжение >10 В) — перегрузка приведет к выходу модуля из строя.
