Описание
Общее описание продукта

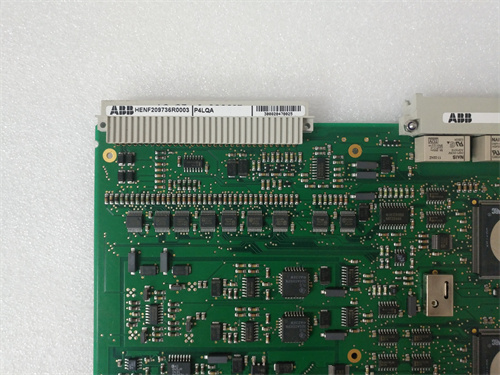

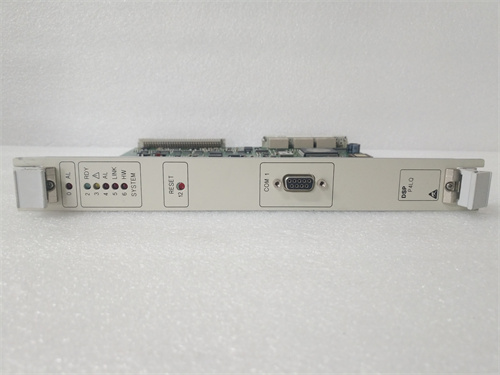

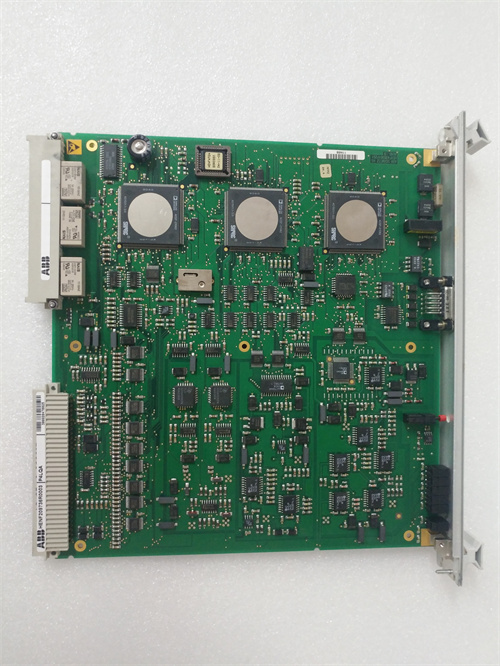

Основным объектом рассмотрения — ABB P4LQA HENF209736R0003 (ссылка на продукт: [вставить ссылку]). Это высокопроизводительный модуль аналогового ввода-вывода (AI/AO) компании ABB (лидер в области промышленной автоматизации), разработанный для интеграции с системами управления ABB AC 800M и ABB Freelance — ключевыми решениями для автоматизации сложных промышленных процессов. Широко применяется в энергетике (ТЭЦ, ГТЭЦ), нефтегазовой промышленности (нефтепереработки, газопереработки), химической промышленности и металлургии, ABB P4LQA HENF209736R0003 специализируется на точной обработке аналоговых сигналов от датчиков (температура, давление, уровень) и управлении исполнительными механизмами (регуляторные клапаны, насосы), обеспечивая стабильность и эффективность критических производственных процессов.
ABB P4LQA HENF209736R0003 отличается высокой точностью измерения, расширенной защитой от внешних помех и полной совместимостью с архитектурой ABB Control Builder. Благодаря использованию высокоточных аналого-цифровых преобразователей (ADC) и двойной галванической изоляции ABB P4LQA HENF209736R0003 стабильно работает в условиях сильных электромагнитных полей и перепадов напряжения — типичных для промышленных объектов.
Как ключевой компонент распределенной системы I/O, ABB P4LQA HENF209736R0003 управляется через шину связи Profinet или Ethernet/IP, позволяя инженерам настраивать каналы, отслеживать состояние сигналов и выполнять диагностику в реальном времени. Его сертификация по международным стандартам и длительный срок службы делают ABB P4LQA HENF209736R0003 предпочтительным выбором для объектов, где требуется максимальная точность и надежность автоматического управления.
Технические параметры продукта
- Тип устройства: Модуль аналогового ввода-вывода (AI/AO), для систем ABB AC 800M/Freelance, моноблочный дизайн
- Параметры аналоговых входов (AI):
- Количество каналов: 8 изолированных каналов (индивидуальная изоляция)
- Тип сигнала: Поддержка 4–20 мА DC (стандарт), 0–20 мА DC, 0–10 В DC (настраиваемый на каждый канал)
- Точность измерения: ±0.05% от полного диапазона (при 23 °C), нелинейность ≤ 0.02%
- Разрешение ADC: 16 бит (65536 разрезов)
- Изоляция: Галваническая изоляция 250 В AC (между каналами, каналы-земля, каналы-система)
- Параметры аналоговых выходов (AO):
- Количество каналов: 4 изолированных каналов (индивидуальная изоляция)
- Тип сигнала: 4–20 мА DC (стандарт), 0–20 мА DC (настраиваемый), максимальный ток на канал: 0.5 А
- Точность вывода: ±0.1% от полного диапазона (при 23 °C), разрешение DAC: 16 бит
- Время ответа: ≤ 10 мс (на 90% сигнала)
- Защита: От короткого замыкания (автоматическое отключение при токе > 0.6 А)
- Интерфейсы и коммуникации:
- Шина связи: Profinet IO, Ethernet/IP (дополнительно поддерживает Modbus TCP)
- Скорость передачи данных: До 100 Мбит/с (полу duplex)
- Сигналы диагностики: LED-индикаторы состояния каналов, питания и связи; релейный выход для сигнала аварии (NO/NC)
- Механические характеристики:
- Габаритные размеры: 100 мм (ширина) × 140 мм (высота) × 210 мм (глубина)
- Масса: ≈ 1.3 кг
- Тип монтажа: DIN-рейковое крепление (35 мм, согласно EN 60715)
- Корпус: Пластиковый корпус с металлическим каркасом, степень защиты IP20 (для монтажа в закрытых шкафах)
- Операционные условия:
- Рабочая температура: -10 °C до +60 °C (без снижения функциональности)
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к электромагнитным помехам: Согласно стандартам IEC 61000-4-2 (статика ±8 кВ), IEC 61000-4-3 (РФ-помехи 10 В/м)
- Устойчивость к вибрации: 5 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Дополнительные функции: Функция самодиагностики (проверка каналов, ADC/DAC, связи), автоматическое калибрование (раз в 24 часа), совместимость с программным обеспечением ABB Control Builder M, сертификации CE, UL, CSA, ISO 9001.
Преимущества и особенности
- Высокая точность сигнальной обработки: ABB P4LQA HENF209736R0003 с 16-битными ADC и DAC обеспечивает точность измерения ±0.05% и вывода ±0.1%, что критично для приложений с высокими требованиями к контролю параметров (например, регулирование давления в химических реакторах или температуры в котлах ТЭЦ). Низкая нелинейность (≤ 0.02%) гарантирует стабильность сигналов даже при длительной эксплуатации.
- Гибкость в конфигурации и интеграции: 8 каналов AI и 4 канала AO, настраиваемые под различные типы сигналов (4–20 мА, 0–10 В), позволяют адаптировать ABB P4LQA HENF209736R0003 к широкому спектру датчиков и исполнительных механизмов. Поддержка популярных шин Profinet и Ethernet/IP обеспечивает безпроблемную интеграцию с системами ABB AC 800M/Freelance, а также с контроллерами других брендов (Siemens, Allen-Bradley).
- Расширенная защита и отказоустойчивость: Индивидуальная галваническая изоляция каналов (250 В AC) защищает модуль от взаимных помех и внешних перепадов напряжения, а защита выходов от короткого замыкания предотвращает повреждение при нештатных нагрузках. Функция самодиагностики быстро выявляет неисправности (ошибки ADC/DAC, проблемы с связью) и передает сигнал аварии, сокращая время простоя.
- Простота в настройке и эксплуатации: Интеграция с программным обеспечением ABB Control Builder M позволяет конфигурировать каналы, настраивать параметры калибровки и отслеживать состояние модуля через графический интерфейс. LED-индикаторы для каждого канала (зеленый — нормальная работа, красный — авария) позволяют операторам быстро оценивать состояние на месте без подключения к ПК.
- Компактность и надежность: DIN-рейковое крепление и компактные габариты (100×140×210 мм) позволяют монтировать ABB P4LQA HENF209736R0003 в тесных электрощитах, а высококачественные компоненты (аналого-цифровые преобразователи ABB, защитные микросхемы) обеспечивают длительный срок службы (MTBF > 100 000 часов) и стабильную работу в условиях промышленной среды.
Случаи применения в отраслях
- Энергетика (теплоэлектростанция): ABB P4LQA HENF209736R0003 установлен в системе управления котлом на ТЭЦ с угольным топливом. 8 каналов AI обрабатывают сигналы от датчиков температуры дымовых газов (4–20 мА), давления пара (4–20 мА) и уровня воды в котле (0–10 В), а 4 канала AO управляют регулирующими клапанами подачи топлива и воздуха. Высокая точность сигналов позволяет оптимизировать процесс сжигания, снижая выбросы и увеличивая эффективность котла.
- Нефтегазовая промышленность (нефтеперерабатывающий завод): На нефтеперерабатывающем заводе ABB P4LQA HENF209736R0003 интегрирован в систему управления дистилляционным столбом. Модуль принимает сигналы от датчиков уровня нефти (4–20 мА) и температуры на различных этажах столба (4–20 мА) через AI каналы, а AO каналы управляют приводами регуляторных клапанов подачи сырья и отбора готового продукта. Защита от короткого замыкания предотвращает повреждение модуля при зажимстве приводов, а Profinet интерфейс обеспечивает синхронность с контроллером ABB AC 800M.
- Химическая промышленность (реакторный комплекс): В химическом заводе ABB P4LQA HENF209736R0003 используется для управления реактором синтеза пластиков. AI каналы обрабатывают сигналы от датчиков давления (4–20 мА) и концентрации реагентов (4–20 мА), а AO каналы управляют насосами подачи реагентов и охлаждающей жидкости. Точность вывода сигналов (±0.1%) гарантирует стабильность процесса, а функция автоматической калибровки поддерживает точность измерений на протяжении всего срока эксплуатации.
- Металлургия (стальной завод): В сталелитейном цехе ABB P4LQA HENF209736R0003 управляет сигналами от датчиков температуры расплавленного стали (4–20 мА) и уровня заряда в электропечи (0–10 В). AI каналы передают данные в контроллер ABB Freelance, а AO каналы управляют механизмами подачи флюса и регулирующими клапанами газового охлаждения. Устойчивость к электромагнитным помехам гарантирует стабильную работу вблизи мощного электрооборудования.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB P4LQA HENF209736R0003 с аналогичными модулями AI/AO для промышленных систем:
| Параметр | ABB P4LQA HENF209736R0003 | Siemens 6ES7531-7NF10-0AB0 (S7-1500) | Emerson 1756-IF16/AO8 (ControlLogix) |
|---|---|---|---|
| Количество каналов AI/AO | 8 AI / 4 AO | 8 AI / 0 AO (только вход) | 16 AI / 8 AO |
| Точность AI | ±0.05% от диапазона | ±0.1% от диапазона | ±0.05% от диапазона |
| Точность AO | ±0.1% от диапазона | — (только вход) | ±0.1% от диапазона |
| Шины связи | Profinet, Ethernet/IP, Modbus TCP | Profinet, Ethernet/IP | Ethernet/IP, ControlNet |
| Изоляция каналов | 250 В AC | 250 В AC | 500 В AC |
| MTBF | > 100 000 часов | > 80 000 часов | > 90 000 часов |
| Цена (примерная) | Средняя–Высокая | Средняя | Высокая |
Ключевые различия: ABB P4LQA HENF209736R0003 сочетает в себе как входные, так и выходные аналоговые каналы (8 AI + 4 AO), в то время как аналог Siemens является модулем только входного типа. Более высокая точность AI (±0.05%) по сравнению с Siemens (±0.1%) делает его предпочтительным для приложений с высокими требованиями к измерению. При этом он сохраняет сопоставимые параметры с модулем Emerson, но имеет более доступную цену и лучшую совместимость с системами ABB.
Советы по выбору
- Проверьте совместимость с системой управления: ABB P4LQA HENF209736R0003 идеально интегрируется с системами ABB AC 800M и Freelance. Если вы используете эти контроллеры, модуль обеспечит безпроблемную работу без дополнительных адаптеров. Для систем других брендов убедитесь в поддержке шин Profinet/Ethernet/IP.
- Оцените количество и тип аналоговых сигналов: 8 AI и 4 AO каналов подходят для средних по сложности объектов (управление котлом, реактором). Если требуется больше каналов, можно комбинировать несколько модулей ABB P4LQA HENF209736R0003 или выбрать модель с расширенным количеством каналов ABB.
- Учтите требования к точности: Для приложений, где критична точность измерения (химическая промышленность, энергетика), ±0.05% AI и ±0.1% AO делают ABB P4LQA HENF209736R0003 оптимальным выбором. Для менее требовательных задач можно рассмотреть модули с нижней точностью (например, ±0.1% AI).
- Определите условия эксплуатации: Модуль предназначен для монтажа в закрытых шкафах (IP20). Если требуется работа в пыльных или влажных условиях, обеспечьте герметичность шкафа или используйте дополнительные защитные меры.
Меры предосторожности
- Правильная установка и подключение: Монтируйте ABB P4LQA HENF209736R0003 на DIN-рейку с соблюдением расстояний для охлаждения (не менее 5 см от стен и других устройств). При подключении аналоговых кабелей используйте экранированные линии и соблюдайте правила разделения аналоговых и цифровых кабелей — это снизит влияние электромагнитных помех.
- Контроль питания и сигналов: Перед запуском убедитесь, что напряжение питания соответствует требованиям (24 В DC ±10%). Не превышайте максимальный ток на выходных каналах (0.5 А) — перегрузка приведет к срабатыванию защиты и отключению канала.
- Настройка и калибровка: Используйте программное обеспечение ABB Control Builder M для конфигурации каналов (тип сигнала, диапазон), калибровки и тестирования. Рекомендуется выполнять ручную калибровку каждые 6 месяцев с использованием эталонных источников сигналов.
- Регулярное обслуживание: Ежемесячно проверяйте состояние LED-индикаторов и крепления модуля. Очищайте шкаф автоматизации от пыли, чтобы обеспечить эффективное охлаждение — перегрев может снизить точность и надежность работы **ABB P4LQA HENF20
