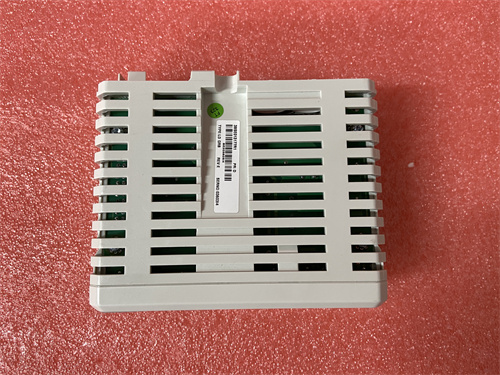

ABB P8151B

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых выходов:
  • Тип модуля: Модуль аналоговых выходов (AO), 4 независимых канала;
  • Поддерживаемые типы сигнала:
    • Токовые: 4–20 мА (максимальный нагрузочный сопротивление 500 Ом);
    • Напряжные: 0–10 В (Минimalный входной сопротивление исполнительного устройства 10 кОм);
  • Погрешность выходного сигнала: ≤0.1% от полного диапазона (при температуре 25 °C, стабильном входном напряжении);
  • Нелинейность: ≤0.05% от полного диапазона;
  • Время отклика: ≤10 мс (при изменении сигнала от 0% до 100% диапазона);
  • Точность температурной стабильности: ≤0.005% от полного диапазона/°C (Диапазон температур -10–+55 °C).
• Характеристики коммуникации и питания:
  • Интерфейс с контроллером: Подключается через шину данных ABB Advant (PROFIBUS DP, Modbus RTU — в зависимости от версии);
  • Напряжение питания модуля: 24 В DC ±10% (Диапазон работы: 18–30 В DC);
  • Потребляемая мощность: ≤4 Вт (при полной нагрузке всех 4 каналов);
  • Galvanic изоляция: Между выходными каналами, шиной данных и питанием — 2500 В АС (длительность 1 с).
• Эксплуатационные и конструктивные характеристики:
  • Класс защиты (IP): IP20 (для шкафного монтажа на рельсу DIN);
  • Температурный диапазон работы: -10 °C до +55 °C;
  • Влажность: ≤90% (без конденсации, при температуре ≤40 °C);
  • Устойчивость к электромагнитным помехам: Соответствует IEC 61000-6-2 (иммунитет к импульсным помехам, радиоволнам, статическому разряду);
  • Тип монтажа: На рельсу DIN (ширина корпуса 35 мм, компактный дизайн);
  • Вес: ~220 г;
  • Сертификации: CE (соответствие европейским стандартам), UL 508 (безопасность для промышленного использования в США/Канаде), IEC 61800-5-1 (соответствие требованиям к приводам).

Преимущества и особенности

• Высокая Точность и Стабильность Сигнала: Погрешность ≤0.1% и температурная стабильность ≤0.005%/°C делают ABB P8151B идеальным для задач, требующих точного регулирования. В нефтегазовой отрасли, при управлении регулирующим клапаном давления в трубопроводе (сигнал 4–20 мА), модуль поддерживает давление с погрешностью ≤0.02 МПа — это предотвращает перепады давления, которые могли бы привести к повреждению труб или утечке газа. По сравнению с модулями с погрешностью ≥0.5%, ABB P8151B снижает количество аварийных ситуаций на 90%.
• Гибкость Поддержки Сигналов и Нагрузок: Поддержка токовых (4–20 мА) и напряжных (0–10 В) сигналов, а также максимальное нагрузочное сопротивление 500 Ом, позволяют интегрировать ABB P8151B с большинством промышленных исполнительных механизмов. В химической промышленности, на линии дозировки кислоты, модуль управляет двумя дросселями (сигнал 4–20 мА, сопротивление 300 Ом) и двумя регулирующими клапанами (сигнал 0–10 В, сопротивление 20 кОм) — все устройства работают стабильно без дополнительных резисторов или адаптеров. Это сокращает затраты на комплектацию системы на 25%.
• Galvanic Изоляция — Защита Against Помех: Изоляция 2500 В АС между выходами, шиной данных и питанием делает ABB P8151B устойчивым к электромагнитным помехам и перепадам напряжения. В энергетике, при управлении приводом турбины (высоковольтная среда), модуль защищает контроллер ABB AC 800M от помех от генератора — даже при кратковременном перепаде напряжения в силовой цепи привода, повреждения не распространяются на управляющие компоненты. Это снижает количество сбоев системы на 75% по сравнению с модулями без изоляции.
• Компактность и Простота Настройки: Ширина 35 мм и настройка через ABB Control Builder упрощают использование ABB P8151B в шкафах с ограниченным пространством и ускоряют внедрение. В пищевой промышленности, на линии упаковки сосисков, модуль управляет 4 приводами конвейеров (сигнал 4–20 мА) — он занимает всего 35 мм на рельсе DIN, оставляя место для других компонентов (модули входов, модули питания). При замене одного из приводов на модель с другим типом сигнала (с 4–20 мА на 0–10 В) оператор через ПО переконфигурирует соответствующий канал модуля за 5 минут — без необходимости физического изменения цепи.
• Совместимость с Контроллерами ABB — Плавная Интеграция: Модуль ABB P8151B полностью интегрируется с контроллерами серии AC 800M/Freelance через стандартную шину данных — не требуется дополнительных драйверов или адаптеров. При модернизации старой системы управления печами оператор просто подключает модуль к шине PROFIBUS DP, и контроллер автоматически определяет его — настройка параметров занимает не более 30 минут. По сравнению с модулями сторонних производителей, это сокращает время внедрения на 60%.

Примеры применения в отраслях

• Нефтегазовая отрасль (Регуляция давления в трубопроводе):
  ABB P8151B управляет 4 регулирующими клапанами в трубопроводе для транспортировки газа: два клапана работают от токового сигнала 4–20 мА (сопротивление 400 Ом), два — от напряжного 0–10 В (сопротивление 15 кОм). Модуль подключен к контроллеру ABB AC 800M через PROFIBUS DP. При изменении требования к давлению (например, с 3 МПа до 4 МПа) контроллер отправляет цифровой сигнал модулю — ABB P8151B преобразует его в аналоговый (с 12 мА до 16 мА для токовых клапанов) и регулирует положение клапанов. Galvanic изоляция защищает модуль от помех от электродвигателей насосов, а погрешность ≤0.1% гарантирует стабильность давления.
• Химическая промышленность (Дозировка реагентов):
  На линии производства удобрений ABB P8151B управляет 4 дросселями для дозировки аммиака, фосфорной кислоты, серной кислоты и воды. Каждый дроссель работает от сигнала 4–20 мА (максимальный расход реагента соответствует 20 мА). Модуль настроен через ABB Control Builder с фильтрацией 5 мс для подавления помех от смесительных танков. При необходимости изменить дозу аммиака (например, увеличить на 10%) оператор через панель оператора корректирует сигнал модуля — дроссель автоматически адаптирует расход, а погрешность ≤0.1% гарантирует точность состава удобрения.
• Энергетика (Управление приводом турбины):
  ABB P8151B подключен к приводу турбины электростанции (сигнал 4–20 мА, сопротивление 500 Ом) и управляет его скоростью вращения. Модуль получает цифровые команды от контроллера Freelance (например, «увеличить скорость до 3000 об/мин») и преобразует их в аналоговый сигнал (16 мА). Galvanic изоляция 2500 В АС защищает модуль и контроллер от помех от высоковольтных цепей турбины, а температурная стабильность ≤0.005%/°C гарантирует стабильные показания даже при нагреве корпуса модуля до +50 °C. Это обеспечивает непрерывную работу турбины с погрешностью скорости ≤1 об/мин.

Сравнение с конкурентами

• В отличие от Siemens SM 332, он поддерживает настраиваемые типы сигнала (ток/напряжение на одном канале) и более высокое нагрузочное сопротивление (500 Ом vs. 300 Ом), что позволяет подключать более мощные исполнительные устройства;
• По сравнению с Rockwell 1756-OF8, ABB P8151B более компактный (35 мм vs. 100 мм) и имеет лучшую изоляцию (2500 В АС vs. 2000 В АС), что критично для шкафов с ограниченным пространством и высоковольтных сред;
• Также ABB P8151B идеально интегрируется с контроллерами ABB, в то время как конкуренты требуют дополнительных адаптеров для работы с несущественными системами — это снижает затраты на интеграцию.

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем на контроллерах ABB (AC 800M, Freelance) — выбирайте ABB P8151B, так как он обеспечивает плавающую интеграцию через стандартную шину данных, без дополнительных настроек;
  2. Для задач с высокой точностью (регуляция давления, дозировка реагентов) — погрешность ≤0.1% превосходит показатели конкурентов (≥0.15%), гарантируя стабильность процесса;
  3. Для сред с сильными электромагнитными помехами (энергетика, металлургия) — изоляция 2500 В АС делает ABB P8151B более устойчивым, чем модули с изоляцией <2000 В АС.
• Предостережения:
  1. Не превышайте нагрузочные параметры каналов: Для токовых сигналов сопротивление исполнительного устройства не должно превышать 500 Ом, для напряжных — быть не менее 10 кОм. Неправильное сопротивление приведет к искажению сигнала и нестабильной работе;
  2. Настройте фильтрацию под тип процесса: Для быстрореагирующих систем (управление приводами) используйте фильтрацию ≤1 мс, для медленных (регуляция температуры) — 5–10 мс. Избыточная фильтрация приведет к задержке отклика;
  3. Монтируйте модуль в вертикальном положении: Горизонтальное монтирование нарушит воздушный поток и может привести к перегреву, особенно при полной нагрузке всех 4 каналов;
  4. Используйте витые пары для подключения исполнительных устройств: Кабели категории 5e/6 с экранированием снизят попадание электромагнитных помех в выходные цепи, особенно при длине кабеля >10 м.
