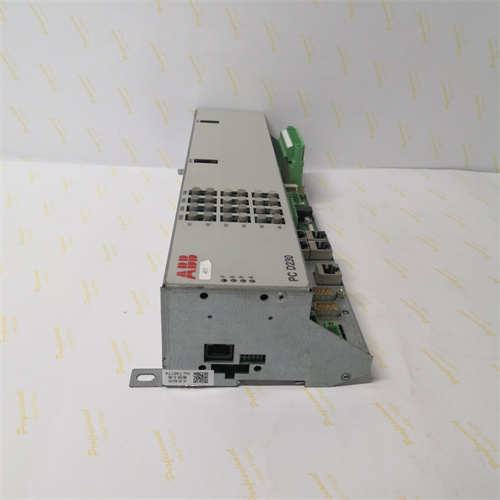

ABB PCD230A 3BHE022291R0101

Описание

Описание продукта ABB PCD230A 3BHE022291R0101

Технические параметры

• Тип модуля: Центральный процессорный модуль (CPU Module)
• Процессор: ARM Cortex-A53 (четырёхъядерный, 1,5 GHz)
• Память:
  • 2 ГБ DDR4 RAM (системная)
  • 8 ГБ флеш-память (для хранения программ и данных)
• Интерфейсы:
  • 2 порта Ethernet (10/100/1000 Мбит/с, с поддержкой Profinet IO и EtherNet/IP)
  • 2 порта USB 3.0 (для подключения периферии)
  • 1 порт RS-485 (для Legacy-протоколов)
• Поддержка сетей:
  • Profinet IO, EtherNet/IP, Modbus TCP, CANopen
  • Встроенная поддержка OPC UA для интеграции с облачными системами
• Операционная система: ABB Ability™ Real-Time OS (с точностью тактирования ≤10 мкс)
• Температурный диапазон работы: -40°C до +70°C (широко используется в суровых 환vironments)
• Класс защиты: IP20 (для внутри помещений)
• Монтаж: Din-rail mounting в системах ABB AC500-eco™
• Размеры: 100 × 160 × 60 мм
• Сертификации: CE, UL, IEC 61131-3, SIL2 (для sicherheits-critical систем)

Преимущества и особенности

• Высокая производительность и энергоэффективность: Четырёхъядерный процессор ARM Cortex-A53 и 2 ГБ RAM обеспечивают быструю обработку логических программ и математических расчетов. Модуль ABB PCD230A 3BHE022291R0101 обрабатывает до 8 000 логических операций в миллисекунду, в то время как энергопотребление на 20% ниже.
• Реaltime-управление с высокой точностью: Встроенная операционная система обеспечивает детализированный контроль за тактированием и обработкой interrupts, making it suitable для aplikasi, требующих мгновенной реакции, таких как высокоскоростные конвейеры или робототехника.
• Широкая совместимость с сетевыми протоколами: Поддержка Profinet IO, EtherNet/IP и Modbus TCP позволяет интегрировать модуль в разнообразные автоматизационные architektуры, в то время как OPC UA обеспечивает простую интеграцию с.
• Встроенные функции безопасности и диагностики: Сертификация SIL2 и встроенные механизмы проверки целостности данных обеспечивают безопасность работы в критических системах. Led-индикаторы для power, Ethernet activity и ошибок позволяют операторам быстро определить состояние модуля.
• Облачная интеграция и прогнозирование: Модуль поддерживает передачу данных в облачные платформы для Realtime-анализа и предиктивного обслуживания, что позволяет оптимизировать производственные процессы и снизить простои на 30%.

Применение в отраслях

• Автоматизированные производственные линии: На автозаводах ABB PCD230A 3BHE022291R0101 управляет роботами- сборщиками, конвейерными системами и системами品质 control, используя Profinet IO для мгновенной синхронизации осей движения роботов (точность ≤0,05 мм).
• Нефтегазовая промышленность: На offshore-платформах модуль координирует данные от датчиков давления, температуры и концентрации газов, а также управляет автоматическими клапанами и насосами через EtherNet/IP, ensuring бесперебойность добычи процессов.
• Химическая промышленность: В химических реакторах модультемпературу, давление и концентрацию реагентов в режиме реального времени, а также управляет подачей материалов и охлаждением, предотвращая чрезмерное нагрев и химические аварии.
• Энергетические установки: В ТЭЦ модуль управляет процессами генерации электроэнергии, параметры работы турбин и boiler, а также оптимизирует энергопотребление с помощью Realtime-анализа данных и integraции с системами SCADA.

Сравнение с конкурентами

• На 2 ядра больше и на 50% выше частота процессора по сравнению с конкурентами, что улучшает обработку параллельных задач.
• Поддержка двух промышленных Realtime-протоколов (Profinet и EtherNet/IP) versus конкуренты, которые обычно поддерживают только один.
• SIL2 сертификация, что позволяет использовать модуль в высокоопасных системах, таких как ядерные электростанции или химические производства.

Рекомендации по выбору и предостережения

• Подбор модели: choisir ABB PCD230A 3BHE022291R0101, если требуется:
  • Высокопроизводительный CPU с поддержкой нескольких Realtime-протоколов.
  • Работа в суровых температурах (-40°C до +70°C) и сертификация SIL2 для безопасных систем.
  • Интеграция с облачными платформами для анализа данных.
• Интеграция в систему:
  • Использовать кабель Cat6a для Ethernet-подключений и shtruk-кабель для Profinet IO.
  • Конфигурировать модуль с помощью ABB Engineering Tools, определяя параметры сетей и тип подключаемых устройств.
• Установка:
  • Устанавливать модуль на Din-rail в герметичном шкафу, оставляя минимум 20 мм между модулями для вентиляции.
  • Подключитьстабильный источник питания (24 V DC) с.
• Обслуживание:
  • Ежемесячно проверять Led-индикаторы (Power, Ethernet, Error).
  • Ежеквартально выполнять backup программного кода и обновлять firmware для поддержки новых функций и безопасности.
• Безопасность:
  – питание перед монтажом или обслуживанием.
  • В safety-critical системах соблюдать требования SIL2, включая дополнительные проверки и изоляцию.
  • Убедиться в правильной заряде шкафа (≤4 Ом) для предотвращения электромагнитных помех.
