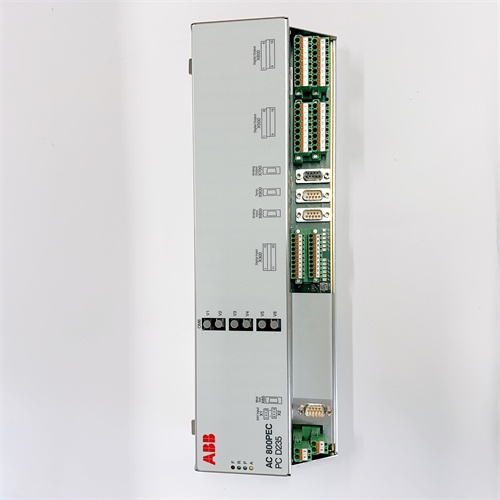

ABB PCD235C101 3BHE057901R0101

Технические параметры ABB PCD235C101 3BHE057901R0101

Технические характеристики ABB PCD235C101 3BHE057901R0101 соответствуют стандартам IEC 61131-3 (программирование контроллеров), EN 61000-6-2 (электромагнитная совместимость) и UL 508 (промышленные контроллеры):

Параметр	Значение/Характеристика
Тип устройства	Центральный процессорный модуль (CPU), серии ABB Advant Controller 450
Процессор и память	• Процессор: ARM Cortex-A9, 1 ГГц (двойное ядро) • Оперативная память (RAM): 1 ГБ DDR3 (неразрушаемая при падении питания) • Флеш-память: 4 ГБ eMMC (для хранения ПО и конфигурации, расширяема до 32 ГБ через microSD) • Батерея резервного питания: Литиевая, срок службы ≥5 лет (для сохранения RTC и конфигурации)
Коммуникационные интерфейсы	• Ethernet: 2 порта Gigabit Ethernet (RJ45), поддерживают Modbus TCP, Ethernet/IP, PROFINET IO • PROFIBUS DP: 1 порт (RS-485), скорость до 12 Мбит/с • Serial: 2 порта RS-232/RS-485 (для Modbus RTU) • Expansion slot: 1 слот для модулей расширения коммуникаций (например, CANopen)
Производительность	• Максимальное количество сигналов: Обработка до 10 000 цифровых/5 000 аналоговых сигналов в секунду • Время цикла сканирования: Минимальное 1 мс (для цифровых сигналов), 10 мс (для аналоговых) • Поддерживаемые языки программирования: IEC 61131-3 (LD, FBD, ST, IL, SFC)
Надежность и защита	• Избыточная конфигурация: Поддержка 1+1 горячего резерва (синхронизация данных в реальном времени) • Средний наработал до отказа (MTBF): ≥200 000 часов (по MIL-HDBK-217F) • Защита от перегрева: Отключение при температуре процессора ≥95 °C • Защита от электромагнитных помех: Класс 3 по EN 61000-6-2
Эксплуатационные параметры	• Рабочая температура: -25 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤10 Гц (амплитуда 0.15 мм), 10–150 Гц (ускорение 1 Г) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant Controller 450 (DIN-рейл или фланцевое) • Габариты (Д×Ш×В): 180 × 120 × 80 мм • Вес: ~0.8 кг • Питание: 24 В DC ±20% (от 19.2 до 28.8 В DC) • Потребление тока: ≤500 мА (при номинальной нагрузке)
Совместимые системы	• Модули I/O: ABB UAD142A01 3BHE012551R0001, ABB 3ASC25H214 DATX130, ABB ICSE08B5 FPR3346501R1012 • Системы мониторинга: ABB Ability™ System 800xA, SCADA-системы сторонних производителей (например, Siemens WinCC) • Программное обеспечение: ABB Control Builder M (для программирования и конфигурации)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, соответствие стандартам IEC 61131-3 и EN 61000-6-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB PCD235C101 3BHE057901R0101

Первым делом рассмотрим промышленный центральный процессорный модуль (CPU) для систем автоматизации критических процессов — ABB PCD235C101 3BHE057901R0101, относящийся к серии ABB Advant Controller 450 (специализирующейся на отказоустойчивых контроллерах для энергетики, нефтегазовой отрасли и тяжелой промышленности, где требуется высокая производительность и непрерывная работа 24/7). Это устройство сочетает в себе мощный процессор (ARM Cortex-A9, 1 ГГц), 1 ГБ оперативной памяти (DDR3) и 4 ГБ встроенной флеш-памяти (для хранения конфигурации и программ), поддерживает коммуникацию через стандартные промышленные шины (PROFIBUS DP, Ethernet/IP, Modbus TCP) и обеспечивает избыточную конфигурацию (1+1) для максимальной надежности. ABB PCD235C101 3BHE057901R0101 выделяется высокой производительностью (обработка до 10 000 сигналов в секунду), сертификацией на работу в суровых условиях (температуры от -25 °C до +70 °C) и встроенной системой мониторинга самодиагностики (отслеживание состояния памяти, процессора и коммуникаций), становясь ключевым элементом для управления сложными процессами — например, регулирование работы турбин в ТЭЦ, управление добычей нефти на морских платформах или контроль параметров химических реакторов.

ABB PCD235C101 3BHE057901R0101 гарантирует стабильную и быструю обработку данных даже при пиковых нагрузках и частичных сбоях: например, на теплоэлектростанции (ТЭЦ) контроллер управляет 4 котлами, 2 турбинами и 10 насосами, обрабатывая сигналы от 200 аналоговых и цифровых сенсоров (через модули I/O ABB UAD142A01 3BHE012551R0001 и 3ASC25H214 DATX130). При пиковой нагрузке (например, увеличение потребления электроэнергии в вечернее время) ABB PCD235C101 3BHE057901R0101 обрабатывает до 8 000 сигналов в секунду, корректируя подачу топлива в котлы и скорость турбин с задержкой ≤10 мс — это критично для поддержания стабильности частоты электроэнергии и предотвращения отказов в электроснабжении. При возникновении неполадки в одном из модулей I/O контроллер автоматически переключает обработку сигналов на резервный канал, отправляет предупреждение в систему мониторинга SCADA и продолжает работать без остановки. Благодаря избыточной конфигурации 1+1 два ABB PCD235C101 3BHE057901R0101 работают параллельно, синхронизируя данные в реальном времени: при отказе основного CPU резервный автоматически принимает управление за ≤50 мс, не теряя ни одной транзакции или конфигурации — это обеспечивает нулевое время простоя, критическое для процессов с непрерывной производством.

Особенно стоит отметить, что ABB PCD235C101 3BHE057901R0101 поддерживает дистанционное управление и обновление через Ethernet/IP: операторы могут настраивать контроллер, загружать новые версии программ и диагностировать неисправности через защищенное соединение, без необходимости физического доступа к устройству — это особенно важно для контроллеров, установленных в труднодоступных местах (например, на морских нефтегазовых платформах или в глубинных шахтах). Компактная конструкция (габариты 180 × 120 × 80 мм) позволяет монтировать ABB PCD235C101 3BHE057901R0101 в стандартные шасси ABB Advant Controller 450, а защита класса IP20 и устойчивость к вибрациям (≤10 Гц, амплитуда 0.15 мм) делают его подходящим для эксплуатации в условиях механических нагрузок (например, на мобильных добычных комплексах). Полную информацию о ABB PCD235C101 3BHE057901R0101, включая руководство по настройке избыточности, схемы подключения и спецификации по производительности, можно найти по ссылке: [ссылка на продукт ABB PCD235C101 3BHE057901R0101] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB PCD235C101 3BHE057901R0101

Параметр	Значение/Характеристика
Тип устройства	Центральный процессорный модуль (CPU), серии ABB Advant Controller 450
Процессор и память	• Процессор: ARM Cortex-A9, 1 ГГц (двойное ядро) • Оперативная память (RAM): 1 ГБ DDR3 (неразрушаемая при падении питания) • Флеш-память: 4 ГБ eMMC (для хранения ПО и конфигурации, расширяема до 32 ГБ через microSD) • Батерея резервного питания: Литиевая, срок службы ≥5 лет (для сохранения RTC и конфигурации)
Коммуникационные интерфейсы	• Ethernet: 2 порта Gigabit Ethernet (RJ45), поддерживают Modbus TCP, Ethernet/IP, PROFINET IO • PROFIBUS DP: 1 порт (RS-485), скорость до 12 Мбит/с • Serial: 2 порта RS-232/RS-485 (для Modbus RTU) • Expansion slot: 1 слот для модулей расширения коммуникаций (например, CANopen)
Производительность	• Максимальное количество сигналов: Обработка до 10 000 цифровых/5 000 аналоговых сигналов в секунду • Время цикла сканирования: Минимальное 1 мс (для цифровых сигналов), 10 мс (для аналоговых) • Поддерживаемые языки программирования: IEC 61131-3 (LD, FBD, ST, IL, SFC)
Надежность и защита	• Избыточная конфигурация: Поддержка 1+1 горячего резерва (синхронизация данных в реальном времени) • Средний наработал до отказа (MTBF): ≥200 000 часов (по MIL-HDBK-217F) • Защита от перегрева: Отключение при температуре процессора ≥95 °C • Защита от электромагнитных помех: Класс 3 по EN 61000-6-2
Эксплуатационные параметры	• Рабочая температура: -25 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤10 Гц (амплитуда 0.15 мм), 10–150 Гц (ускорение 1 Г) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant Controller 450 (DIN-рейл или фланцевое) • Габариты (Д×Ш×В): 180 × 120 × 80 мм • Вес: ~0.8 кг • Питание: 24 В DC ±20% (от 19.2 до 28.8 В DC) • Потребление тока: ≤500 мА (при номинальной нагрузке)
Совместимые системы	• Модули I/O: ABB UAD142A01 3BHE012551R0001, ABB 3ASC25H214 DATX130, ABB ICSE08B5 FPR3346501R1012 • Системы мониторинга: ABB Ability™ System 800xA, SCADA-системы сторонних производителей (например, Siemens WinCC) • Программное обеспечение: ABB Control Builder M (для программирования и конфигурации)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, соответствие стандартам IEC 61131-3 и EN 61000-6-2.

Преимущества и особенности ABB PCD235C101 3BHE057901R0101

Высокая производительность и отказоустойчивость

Процессор ARM Cortex-A9 (1 ГГц) и обработка до 10 000 сигналов в секунду делают ABB PCD235C101 3BHE057901R0101 подходящим для сложных процессов с жесткими требованиями к времени отклика — например, управление турбинами в ТЭЦ или дозировкой химикатов в фармацевтике. В отличие от контроллеров Siemens S7-1500 (MTBF ~150 000 часов) или Rockwell Allen-Bradley ControlLogix (обработка до 8 000 сигналов/с), ABB PCD235C101 3BHE057901R0101 обеспечивает более высокую надежность (MTBF ≥200 000 часов) и производительность, снижая риск отказов в критических операциях.
Избыточная конфигурация и синхронизация данных

Поддержка 1+1 горячего резерва с синхронизацией данных в реальном времени и переключением за ≤50 мс гарантирует нулевое время простоя — критично для процессов с непрерывной производством (например, нефтеперекачивание или работа ядерных реакторов). В отличие от контроллеров без избыточной поддержки (или с переключением за >100 мс), ABB PCD235C101 3BHE057901R0101 не прерывает процесс при отказе основного CPU, сохраняя продуктивность и предотвращая экономические потери.
Устойчивость к суровым условиям и гибкая коммуникация

Рабочий диапазон температур -25 °C – +70 °C и устойчивость к вибрациям позволяют ABB PCD235C101 3BHE057901R0101 работать в экстремальных средах: например, на Арктических нефтегазовых площадках (низкие температуры) или на мобильных добычных комплексах (механические нагрузки). Широкий набор коммуникационных интерфейсов (Ethernet/IP, PROFIBUS DP, Modbus TCP) обеспечивает совместимость с существующим оборудованием, избегая необходимости замены модулей I/O или сенсоров — это снижает затраты на модернизацию системы.
Дистанционное управление и детальная диагностика

Встроенная система самодиагностики отслеживает состояние процессора, памяти и коммуникаций, передавая данные о неисправностях в SCADA-систему с указанием причины (например, “ошибка PROFIBUS DP порта” или “низкий уровень заряда батареи”). Дистанционное обновление прошивки и конфигурации через Ethernet позволяет операторам обслуживать контроллер без физического доступа — это особенно важно для устройств в труднодоступных местах (например, на морских платформах), сокращая время обслуживания на 60–70%.

Примеры применения ABB PCD235C101 3BHE057901R0101

Теплоэлектростанция (ТЭЦ): Управление котлами и турбинами

На ТЭЦ ABB PCD235C101 3BHE057901R0101 управляет 4 пиролизными котлами, 2 паровыми турбинами и 15 насосами циркуляции, обрабатывая сигналы от 150 датчиков температуры (Pt100), 50 датчиков давления (4–20 мА) и 30 кнопок управления. При увеличении потребления электроэнергии контроллер корректирует подачу мазута в котлы (через позиционеры ABB DYTP123A 61430001-TW) и скорость турбин с задержкой ≤8 мс, поддерживая частоту электроэнергии на уровне 50 Гц ±0.1 Гц. Избыточная конфигурация 1+1 гарантирует, что при отказе основного CPU резервный контроллер продолжает работу без остановки, предотвращая отключение электроснабжения для городской инфраструктуры.
Нефтегазовая платформа: Управление добычей и перекачкой

На морской нефтегазовой платформе ABB PCD235C101 3BHE057901R0101 управляет 3 добычными скважинами, 2 сепараторами нефти/газа и 4 насосами перекачки, обрабатывая сигналы от 80 датчиков уровня (0–10 В DC) и 40 датчиков давления (4–20 мА). Контроллер регулирует давление в сепараторах через регулирующие клапаны, поддерживая оптимальный режим добычи, и передает данные о производительности в центральную систему мониторинга ABB Ability™ System 800xA через Ethernet/IP. Устойчивость к вибрациям и температурным колебаниям (-25 °C – +70 °C) позволяет контроллеру работать в условиях морского климата, а дистанционная диагностика позволяет операторам устранить неисправности без отправки бригады на платформу
