Описание

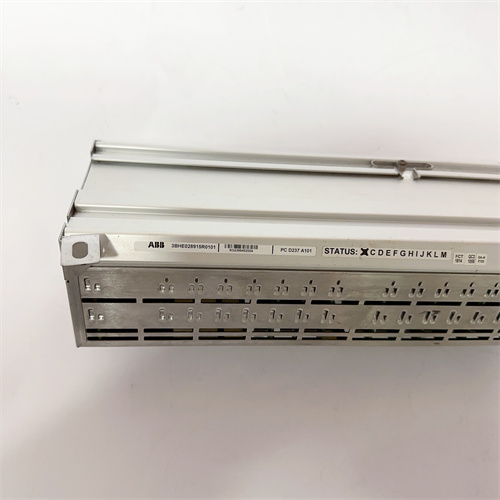

Общая информация о продукте ABB PCD237A101 3BHE028915R0101
ABB PCD237A101 3BHE028915R0101 — это промышленный цифровой входной модуль (Digital Input Module) из линейки контроллеров ABB Advant OCS, предназначенный для сбора и обработки цифровых сигналов (включение/выключение) от сенсоров, кнопок, реле и других дискретных устройств в системах автоматизации энергетических объектов и тяжелой промышленности. Он обеспечивает надежную передачу сигналов в центральный контроллер (например, ABB PM861K01) с защитой от электромагнитных помех и перепадов напряжения, что делает ABB PCD237A101 3BHE028915R0101 незаменимым в отраслях: энергетика (защита и управление ТЭС, ГЭС, распределительными подстанциями), металлургия (управление сталеплавильными печами и прокатными линиями), нефтегазовая промышленность (мониторинг состояния трубопроводов и добывающих платформ) и судостроение (автоматизация главных энергетических установок кораблей).
Основная задача ABB PCD237A101 3BHE028915R0101 — преобразовать низковольтные цифровые сигналы от сенсоров в формат, читаемый контроллером, и гарантировать их интегральность даже в жестких условиях (вибрации, пыль, температура до +70 °C). Модуль оснащен встроенными фильтрами помех и схемами защиты от перенапряжений, что позволяет ему обрабатывать сигналы с задержкой реакции ≤1 мс — критично для систем защиты электроустановок, где скорость ответа предотвращает аварии. Например, на 500 МВт теплоэлектростанции ABB PCD237A101 3BHE028915R0101 собирает сигналы от датчиков состояния турбины: положение главного выключателя (включен/выключен), уровень масла в смазочной системе (норма/дефицит), температура статора (перегрев/норма). Каждый сигнал поступает на канал модуля в виде 24 В DC, ABB PCD237A101 3BHE028915R0101 фильтрует помехи, преобразует сигнал в цифровой код и передает его через шину Advant OCS в контроллер ABB PM861K01. При обнаружении сигнала “перегрев статора” контроллер мгновенно отправляет команду на остановку турбины — благодаря быстрой реакции ABB PCD237A101 3BHE028915R0101 задержка между появлением аварийного сигнала и реакцией системы не превышает 5 мс.
ABB PCD237A101 3BHE028915R0101 имеет модульную конструкцию для монтажа в шасси ABB Advant OCS и класс защиты корпуса IP20 (для установки в закрытые шкафы управления). Он поддерживает горячее замену (hot-swap), что позволяет заменить модуль без остановки электроустановки — критично для непрерывных энергосистем, где остановка приводит к потере электроэнергии. При интеграции с ABB PCD237A101 3BHE028915R0101 формируется цепь дискретного контроля: сенсоры дискретного состояния → ABB PCD237A101 3BHE028915R0101 → шасси Advant OCS → контроллер ABB PM861K01. Полная информация о ABB PCD237A101 3BHE028915R0101 доступна на официальном ресурсе: [ссылка на ABB PCD237A101 3BHE028915R0101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PCD237A101 3BHE028915R0101
Промышленный цифровой входной модуль ABB PCD237A101 3BHE028915R0101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой входной модуль для контроллеров ABB Advant OCS, линейки ABB Industrial Automation, артикулы PCD237A101, 3BHE028915R0101.
Параметры входных каналов
- Количество каналов: 16 независимых цифровых входных каналов;
- Тип входного сигнала: Дискретный (он/офф), напряжение питания 24 В DC (PNP-логика, настраиваемая);
- Диапазон рабочих напряжений: 19,2–30 В DC (устойчивость к перепадам напряжения);
- Ток потребления на канал: ≤5 мА (при напряжении 24 В DC);
- Задержка реакции: ≤1 мс (для критических сигналов) / 10 мс (для стандартных сигналов, с настраиваемым фильтром);
- Уровни сигнала:
- Логический «1» (активный): ≥18 В DC;
- Логический «0» (пассивный): ≤5 В DC;
- Изоляция: Электрическая изоляция каналов друг от друга и от шины коммуникации (250 В AC, 1 мин, по стандарту IEC 61131-2).
Параметры коммуникации и питания
- Интерфейс с шасси: Внутренняя шина ABB Advant OCS (Profinet-compatible), скорость передачи данных до 100 Мбит/с;
- Питание модуля: 24 В DC (от шасси Advant OCS), потребление ≤12 ВА;
- Защита от помех: Соответствует стандартам EN 61000-6-2 (иммунитет к электромагнитным помехам) и EN 61000-4-2 (защита от статического разряда ±8 кВ).
Параметры эксплуатации
- Класс защиты корпуса: IP20 (защита от пыли и предметов диаметром >12 мм);
- Температурный диапазон работы: -20 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к вибрациям: 5–150 Гц (амплитуда 0,15 мм, по стандарту IEC 60068-2-6);
- Метод монтажа: Модульный монтаж в шасси ABB Advant OCS (ширина 2 модуля — 36 мм);
- Вес: ≈0,2 кг;
- Сертификации: IEC 61131-3 (стандарт для программно-управляемых контроллеров), CE, UL, CSA, ГОСТ 19431-94 (для российского энергетического рынка).
Преимущества и особенности ABB PCD237A101 3BHE028915R0101
ABB PCD237A101 3BHE028915R0101 выделяется среди цифровых входных модулей благодаря трем уникальным преимуществам:
-
Максимальная надежность в энергетических системах
Модуль разработан специально для энергетических объектов с высокими требованиями к отказоустойчивости. Встроенные схемы защиты от перенапряжений (до 250 В AC) и фильтры низких частот предотвращают сбой ABB PCD237A101 3BHE028915R0101 при ближних молниях или перепадах напряжения в сети — проблеме, актуальной для распределительных подстанций и ТЭС. Например, на подстанции 110 кВ при молнии в радиусе 1 км модуль продолжает стабильно передавать сигналы от выключателей, в то время как аналогичные модули конкурентов (например, Siemens 6ES7131-4BD02-0AB0) могут зафиксировать ложные аварийные сигналы. -
Быстрая реакция и гибкая настройка фильтров
Задержка реакции ≤1 мс делает ABB PCD237A101 3BHE028915R0101 идеальным для систем защиты электроустановок, где каждая миллисекунда критична. Дополнительно фильтры помех на каждом канале можно настроить в диапазоне 1–100 мс через ПО ABB Control Builder — это позволяет адаптировать модуль к типу сенсора: для быстрых датчиков положения (например, оптических) выбирают фильтр 1 мс, для медленных реле — 50 мс. Это снижает количество ложных сигналов и улучшает стабильность работы всей системы. -
Легкая интеграция и обслуживание
ABB PCD237A101 3BHE028915R0101 полностью совместим с контроллерами ABB Advant OCS и AC 800M (в том числе с ABB PM861K01) — при подключении к шасси модуль автоматически распознается контроллером, а настройка занимает не более 5 минут. Горячая замена (hot-swap) позволяет заменить ABB PCD237A101 3BHE028915R0101 без отключения шасси, что сокращает время простоя энергетической установки до минимума. Также на передней панели модуля есть световые индикаторы для каждого канала — инженеры могут быстро определить, какой канал передает сигнал, что упрощает диагностику.
Примеры применения ABB PCD237A101 3BHE028915R0101
ABB PCD237A101 3BHE028915R0101 широко используется в энергетике и тяжелой промышленности:
1. Энергетика: Защита трансформатора 50 МВА
На распределительной подстанции 220 кВ ABB PCD237A101 3BHE028915R0101 контролирует состояние трансформатора мощностью 50 МВА:
- Каналы 1–4: Сбор сигналов от датчиков температуры масла (перегрев/норма) и уровня масла (дефицит/норма);
- Каналы 5–8: Сигналы от реле дифференциальной защиты (авария/норма) и реле перегрузки;
- Каналы 9–12: Состояние главных выключателей (включен/выключен);
- При появлении сигнала “перегрев масла” (канал 2) ABB PCD237A101 3BHE028915R0101 передает его в контроллер ABB PM861K01 за 1 мс, контроллер отправляет команду на отключение трансформатора через выходной модуль, предотвращая повреждение обмоток.
2. Металлургия: Управление сталеплавильной печью
В металлургическом заводе ABB PCD237A101 3BHE028915R0101 управляет процессом плавки стали в электрической печи:
- Каналы 1–6: Сигналы от датчиков положения затворов печи (открыт/закрыт);
- Каналы 7–10: Состояние электродов (находятся в металле/отключены);
- Каналы 11–16: Сигналы от кнопок операторской панели (старт/остановка плавки);
- При открытии затвора (канал 1) ABB PCD237A101 3BHE028915R0101 сигнализирует контроллеру, который автоматически снижает мощность электродов, предотвращая выбросы расплавленной стали.
3. Нефтегазовая промышленность: Мониторинг добывающей платформы
На морской добывающей платформе ABB PCD237A101 3BHE028915R0101 собирает данные о состоянии насосов и клапанов:
- Каналы 1–5: Состояние насосов перекачивания нефти (работают/остановлены);
- Каналы 6–10: Сигналы от датчиков давления в трубопроводах (аварийное давление/норма);
- Каналы 11–16: Состояние аварийных сигнализаций (пожар/нефтеразлив/норма);
- При остановке насоса (канал 2) ABB PCD237A101 3BHE028915R0101 передает сигнал в контроллер, который запускает резервный насос — без остановки добычи.
Сравнение с конкурентами
ABB PCD237A101 3BHE028915R0101 превосходит аналогичные цифровые входные модули по ключевым параметрам:
| Параметр сравнения | ABB PCD237A101 3BHE028915R0101 | Siemens SIMATIC ET 200SP DI 16x24VDC (6ES7131-4BD02-0AB0) | Schneider Modicon M340 BMXDI3200 |
|---|---|---|---|
| Количество каналов | 16 | 16 | 32 |
| Задержка реакции | ≤1 мс | ≤3 ms | ≤2 ms |
| Изоляция каналов | 250 В AC (1 мин) | 500 В AC (1 мин) | 250 В AC (1 мин) |
| Защита от статического разряда | ±8 кВ | ±6 кВ | ±6 кВ |
| Горячая замена | Да | Нет | Нет |
| Устойчивость к вибрациям | 5–150 Гц (0,15 мм) | 5–50 Гц (0,1 mm) | 10–50 Гц (0,1 mm) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Энергетические объекты: Для ТЭС, ГЭС и распределительных подстанций с требованиями к задержке ≤1 мс и защите от молний — ABB PCD237A101 3BHE028915R0101 гарантирует надежность и быструю реакцию.
- Непрерывные производства: Если остановка оборудования стоит >100 000 руб/час (например, металлургические заводы, добывающие платформы) — горячая замена ABB PCD237A101 3BHE028915R0101 исключает потери.
- Агрессивные условия: Для объектов с вибрациями (прокатные линии) или перепадами температуры (-20 °C до +70 °C) — устойчивость ABB PCD237A101 3BHE028915R0101 соответствует требованиям тяжелой промышленности.
PCD237A101
