Описание
Общая информация о продукте

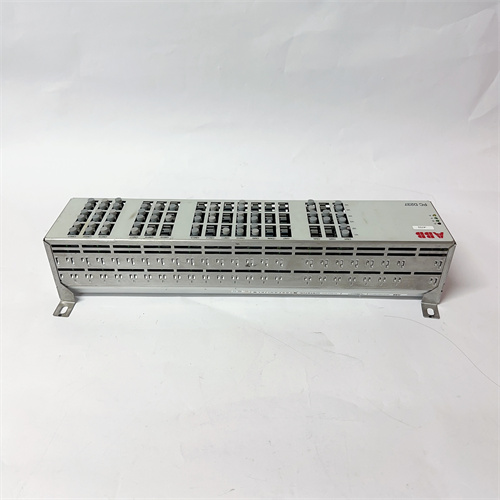

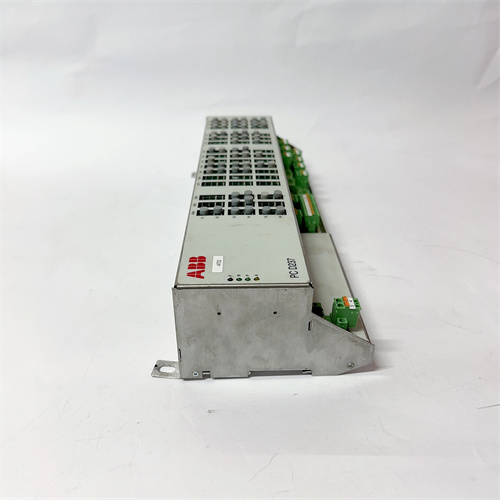

Первым делом познакомимся с устройством ABB PCD237A101 3BHE028915R0101 — это промышленный цифровой входной модуль для системы распределенного управления (DCS) ABB Advant OCS, предназначенный для точного сбора дискретных сигналов от датчиков положения, кнопок управления, сигнальных ламп и устройств аварийного останова в средних и крупных производственных процессах. Ссылка на продукт ABB PCD237A101 3BHE028915R0101 позволяет получить детальную техническую документацию, включая схемы подключения к оборудованию и данные о классах защиты от электромагнитных помех (вставьте здесь предоставленную ссылку). ABB PCD237A101 3BHE028915R0101 является важным элементом для систем ABB Advant OCS — его конструкция гарантирует надежное считывание сигналов «включено/выключено» даже в условиях высоких помех, что критично для нефтегазовой, химической и энергетической отраслей.
Технические параметры продукта
ABB PCD237A101 3BHE028915R0101 имеет технические характеристики, отвечающие высоким требованиям промышленной надежности и скорости обработки:
- Тип устройства: Цифровой входной модуль для DCS ABB Advant OCS;
- Количество каналов: 16 независимых цифровых входов (разделенных на 2 группы по 8 каналов, с отдельной защитой для каждой группы);
- Тип входных сигналов: 24 В DC — поддерживает режимы «нормально разомкнутый» (NO) и «нормально замкнутый» (NC) для каждой группы каналов (настраивается через ПО ABB Control Builder);
- Время реакции: <1 мс (для быстрого обнаружения изменений состояния, например, сигнала аварийного останова);
- Защита каналов:
- Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 2) — устойчивость к импульсным помехам и электростатическому разряду;
- Защита от перегрузки (до 30 В DC);
- Изоляция групп каналов: Электрическая изоляция каждой группы из 8 каналов от общей шины (500 В AC на 1 минуту) — предотвращение перекрестных помех между группами;
- Интерфейс с DCS: Интеграция с шиной ABB Advant OCS через стандартный разъем backplane (совместим с контроллерами MasterPiece 200/300);
- Уровень защиты: Класс IP20 (для установки в шкафы управления ABB Advant OCS);
- Рабочий диапазон температур: 0 °C до +60 °C;
- Питание: Из шиной DCS ABB Advant OCS (24 В DC, потребление 100 мА максимально);
- Размеры: 160 мм (ширина) × 110 мм (длина) × 35 мм (высота) — подходит для монтажа в DIN-рейки шкафов ABB Advant OCS;
- Диагностика: Встроенные индикаторы LED для каждой группы каналов (сигнализируют о наличии питания и ошибках) и индикаторы активности для каждого канала.
Преимущества и особенности
ABB PCD237A101 3BHE028915R0101 выделяется среди цифровых входных модулей благодаря ряду уникальных преимуществ:
- Надежность и устойчивость к помехам: Защита от ЭМП по EN 61000-6-2 и изоляция групп каналов делают ABB PCD237A101 3BHE028915R0101 идеальным для использования в промышленных помещениях с высокими помехами (например, рядом с электродвигателями, трансформаторами). Это гарантирует, что сигналы от датчиков не искажаются, даже при сильных электромагнитных полях;
- Экономия пространства: 16 каналов в компактном корпусе 35 мм толщиной позволяют ABB PCD237A101 3BHE028915R0101 заменить два 8-канальных модуля, экономя место в шкафу управления на 50%. Это важно для крупных систем ABB Advant OCS с сотнями датчиков дискретного сигнала;
- Легкая интеграция и настройка: Модуль полностью совместим с DCS ABB Advant OCS и настраивается через ПО ABB Control Builder — после монтажа он автоматически распознается контроллером, и пользователь может сразу назначать каналы соответствующим датчикам. Нет необходимости в сложной настройке драйверов или физических переключениях;
- Долговечность: Компоненты из жаростойких материалов (класс UL94 V-0) и усиленная защита от перегрузки гарантируют срок службы ABB PCD237A101 3BHE028915R0101 до 10+ лет при круглосуточном эксплуатации. Это снижает затраты на замену модулей и обслуживание системы.
Примеры применения в отраслях
ABB PCD237A101 3BHE028915R0101 широко используется в средних и крупных производственных системах:
- Энергетика (Теплоэлектростанции): Мониторинг состояния вентиляторов и фильтров на ТЭЦ «Красноярскэнерго» — ABB PCD237A101 3BHE028915R0101 подключен к 12 датчику запыленности фильтров (цифровые входы) и 4 кнопкам аварийного останова. Сигналы от модуля передавались в контроллер ABB MasterPiece 300, позволяя операторам своевременно заменять фильтры и реагировать на аварии;
- Нефтегазовая отрасль: Контроль открытия люков трубопроводов на промысловой площадке «Газпром» — ABB PCD237A101 3BHE028915R0101 сбирал сигналы от 16 датчиков магнитного ключа (доступ разрешен/запрещён). При несанкционированном открытии люка модуль мгновенно передал сигнал в DCS, и система блокировала ближайшие насосы — предотвращено утечка газа;
- Химическая промышленность: Мониторинг состояния шторок на реакторах на заводе «Сibur» — ABB PCD237A101 3BHE028915R0101 подключен к 16 датчикам положения шторок (открыто/закрыто). Изоляция групп каналов гарантировала, что помехы от одной группы не влияли на другую, обеспечивая стабильность контроля доступа к реакторам.
Сравнение с конкурентами
Для оценки преимуществ ABB PCD237A101 3BHE028915R0101 сравним его с аналогичным цифровым входным модулем — Siemens S7-400 SM 421 (6ES7421-1BL01-0AA0):
| Параметр | ABB PCD237A101 3BHE028915R0101 | Siemens S7-400 SM 421 |
|---|---|---|
| Количество каналов | 16 (2 группы по 8, с изоляцией) | 16 (1 группа, без разделения) |
| Время реакции | <1 мс | <2 мс |
| Защита от ЭМП | EN 61000-6-2 (уровень 2) | EN 61000-6-2 (уровень 1) |
| Размеры | 160×110×35 мм | 130×150×40 мм |
| Совместимость с DCS | Полная (ABB Advant OCS) | Полная (Siemens PCS 7) |
Как видно из таблицы, ABB PCD237A101 3BHE028915R0101 имеет преимущество в изоляции групп каналов, быстрее времени реакции, усиленной защите от ЭМП и компактности. Это делает его предпочтительным выбором для систем ABB Advant OCS, особенно в условиях с высокими помехами и требованиями к быстрому отклику.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB PCD237A101 3BHE028915R0101 учитывайте:
- Количество датчиков дискретного сигнала: Если ваша система требует 10–16 цифровых входов, модуль подходит идеально; для большего количества каналов используйте несколько ABB PCD237A101 3BHE028915R0101 — они работают параллельно в шине ABB Advant OCS без конфликтов;
- Уровень электромагнитных помех: В помещениях с высокими помехами (например, рядом с электродвигателями) модуль с защитой EN 61000-6-2 (уровень 2) — единственный подходящий выбор;
- Версия DCS ABB Advant OCS: Убедитесь, что ваша версия DCS поддерживает ABB PCD237A101 3BHE028915R0101 (совместима с контроллерами MasterPiece 200/300) — детали по совместимости в документации по ссылке на продукт.
-
Предостережения:
- При подключении датчиков соблюдайте полярность ( «+» 24 В к сигнальному выводу, «-» к земле) — неправильная подключение может повредить входной канал ABB PCD237A101 3BHE028915R0101;
- Не превышайте максимальное напряжение на входах (30 В DC) — для датчиков с другим напряжением используйте дополнительные преобразователи;
- Регулярно проверяйте индикаторы LED — неработающий индикатор для канала может сигнализировать о разрыве кабеля или неисправности датчика; диагностику выполняйте раз в 3 месяца.
