Описание
Сначала представляю вам модуль цифровых выходов для систем автоматизации критических промышленных процессов — ABB PCD237A101 3BHE028915R0101; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от ABB относится к серии компонентов для контроллеров ABB Advant OCS и DCS System 800xA, предназначенной для передачи дискретных команд на исполнительные устройства (реле, контакторы, клапаны) — используется в энергетике (ТЭС, АЭС), нефтегазовой, химической и металлургической промышленности, где требуется высокая отказоустойчивость и безопасность.
Описание продукта

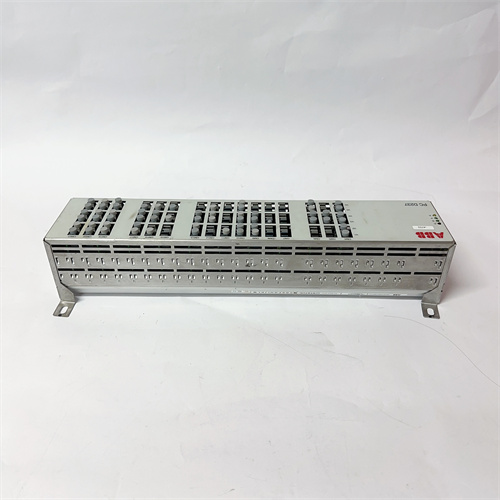

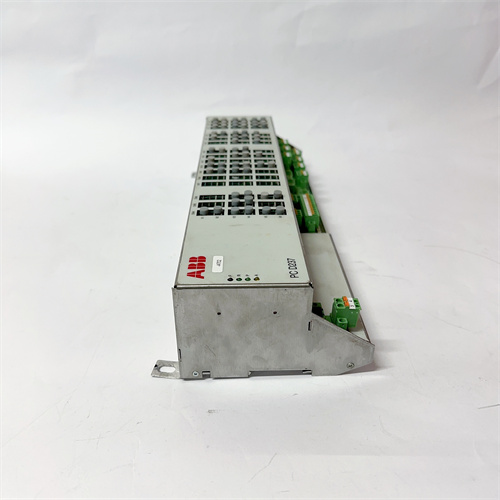

ABB PCD237A101 3BHE028915R0101 — это 16-канальный модуль цифровых выходов (DO) с релейными контактами, разработанный для работы с напряжениями 24 В DC и 250 В AC, а также токами до 5 А на канал. Модуль ABB PCD237A101 3BHE028915R0101 отличается высокой надежностью и стабильностью — каждый канал оснащен независимыми реле с двойными контактами (нормально открытое/нормально закрытое), что позволяет реализовать схемы «1 из 2» (1oo2) для критических функций (например, аварийное останова турбины). Благодаря модульной конструкции для шасси ABB Advant OCS ABB PCD237A101 3BHE028915R0101 легко интегрируется в существующие системы и совместим с другими компонентами ABB (например, контроллеры ABB Advant OCS AC410, модули цифровых входов ABB PCD236A101, операторные панели System 800xA HMI, системы мониторинга ABB AssetVision) — это упрощает сборку комплексных схем управления для промышленных линий.
Особенно важно отметить, что ABB PCD237A101 3BHE028915R0101 поддерживает функцию обратной связи (feedback) для каждого канала — дополнительный контакт реле сигнализирует контроллеру о факте выполнения команды, что исключает ситуации, когда команда отправлена, но исполнительное устройство не реагировало (например, при разрыве кабеля к аварийному клапану). Также ABB PCD237A101 3BHE028915R0101 оснащен двусторонней электрической изоляцией (250 В AC между каналами, каналами и питанием) и защитой от электромагнитных помех класса EN 61000-6-2 — это предотвращает передачу заземляющих токов и искажений сигнала от соседних устройств (например, электродвигателей, трансформаторов), сохраняя точность работы даже в шумных средах.
Все эти особенности делают ABB PCD237A101 3BHE028915R0101 универсальным решением для критических систем — он гарантирует выполнение команд даже в условиях суровых промышленных условий (перепады температуры, вибрации) и соответствует требованиям сертификации SIL 2 (IEC 61508), что критично для безопасности процессов в АЭС и нефтегазовых комплексах.
Параметры продукта
- Производитель: ABB
- Модель: PCD237A101 3BHE028915R0101
- Тип модуля: 16-канальный модуль цифровых выходов (DO) с релейными контактами
- Характеристики каналов:
- Количество каналов: 16 независимых (каждой с двойными контактами)
- Тип контактов: Релейные (NO — нормально открытое, NC — нормально закрытое)
- Максимальная нагрузка на контакт:
- Напряжение: 24 В DC / 250 В AC
- Ток: 5 А (продолжительный), 10 А (кратковременный, ≤1 с)
- Время срабатывания реле: ≤15 мс (закрытие), ≤10 мс (разрыв)
- Жизненный ресурс контактов: ≥100 000 циклов (при номинальной нагрузке)
- Защитные функции:
- Изоляция: Двусторонняя электрическая изоляция 250 В AC
- Защита от перегрузки: Токовое ограничение 5 А (продолжительное)
- Защита от короткого замыкания: Автоматическое отключение реле (восстановление после устранения неисправности)
- Защита от электромагнитных помех: EN 61000-6-2 (класс 3)
- Электрические параметры:
- Напряжение питания: 24 В DC (дублированное для отказоустойчивости), допустимый диапазон 18–30 В DC
- Максимальное потребление тока: 400 мА (при 24 В DC, при срабатывании всех 16 каналов)
- Операционные параметры:
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Устойчивость к вибрации: IEC 60068-2-6 (10–500 Гц, амплитуда 0.15 мм)
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2), SIL 2 (IEC 61508)
- ПО для конфигурации: ABB Advant OCS Configuration Tool, ABB System 800xA Engineering Studio
- Совместимое оборудование: Контроллеры ABB Advant OCS AC410, DCS ABB System 800xA, исполнительные устройства (реле, контакторы, клапаны)
Преимущества и особенности
- Отказоустойчивые релейные контакты: Каждый канал имеет двойные контакты (NO/NC), что позволяет реализовать схемы «1 из 2» для критических функций — например, в АЭС ABB PCD237A101 3BHE028915R0101 управляет двумя независимыми клапанами аварийного затопления, и при сбое одного канала второй продолжает работать, предотвращая катастрофу.
- Функция обратной связи: Сигнал feedback от каждого канала гарантирует контроллеру, что команда выполнена — при разрыве кабеля к контактору модуль сигнализирует о «неисправности исполнения», а не о «успехе», что помогает операторам быстро устранить проблему.
- Широкая совместимость с нагрузками: Возможность работы с 24 В DC и 250 В AC, а также током до 5 А, позволяет использовать ABB PCD237A101 3BHE028915R0101 для разных устройств — от маломощных индикаторов (0.1 А) до крупных контакторов электродвигателей (5 А), заменяя несколько специализированных модулей.
- Сертификация SIL 2: Соответствие стандарту IEC 61508 SIL 2 делает модуль подходящим для систем защиты (например, аварийные останова реакторов, контроль уровня в резервуарах), где надежность компонента напрямую влияет на безопасность персонала и оборудования.
- Легкая интеграция с ABB системами: Автоматическое распознавание контроллером Advant OCS и поддержка стандартного ПО ABB упрощают настройку — параметры каналов (тип нагрузки, задержка срабатывания) конфигурируются через графический интерфейс, не требуя низкоуровневого кода.
Случаи применения в отраслях
- Энергетика (АЭС): В атомных электростанциях ABB PCD237A101 3BHE028915R0101 управляет клапанами системы аварийного затопления реактора. Контроллер Advant OCS отправляет команду на открытие клапана — модуль срабатывает реле, подавая 24 В DC на электромагнитный клапан, а feedback сигнализирует о факте открытия. При разрыве кабеля модуль сигнализирует о неисправности, и контроллер активирует резервный клапан через второй канал, предотвращая перегрев реактора.
- Нефтегазовая отрасль: На компрессорных станциях ABB PCD237A101 3BHE028915R0101 управляет контакторами вентиляторов охлаждения компрессоров. При превышении температуры >80 °C контроллер отправляет команду на включение вентилятора — модуль подаёт 250 В AC на контактор (ток 4 А), а feedback подтверждает успешное включение. При коротком замыкании модуль отключает канал, предотвращая перегрев контактора.
- Химическая промышленность: В цехах по производству удобрений ABB PCD237A101 3BHE028915R0101 управляет реле для остановки смесительных агрегатов. При превышении давления в реакторе контроллер отправляет команду на останов — модуль разрывает контакт реле, отключая питание агрегата, и сигнализирует об этом оператору через feedback, предотвращая разрыв реактора.
- Металлургия: В сталеплавильных цеховых ABB PCD237A101 3BHE028915R0101 управляет клапанами подачи кислорода в печь. Контроллер регулирует подачу кислорода, отправляя команды на открытие/закрытие клапанов — модуль срабатывает реле с точностью ≤15 мс, поддерживая стабильный процесс плавки и гарантируя качество стали.
Сравнение с конкурентами
Сравним ABB PCD237A101 3BHE028915R0101 с аналогичным модулем цифровых выходов Siemens S7-400 SM 422 (6ES7422-1BL00-0AA0):
| Параметр | ABB PCD237A101 3BHE028915R0101 | Siemens S7-400 SM 422 |
|---|---|---|
| Количество каналов | 16 (с двойными контактами) | 16 (с одинарными контактами) |
| Максимальный ток на контакт | 5 А (продолжительный) | 2 А (продолжительный) |
| Функция feedback | Да (для каждого канала) | Нет (требует дополнительного модуля) |
| Сертификация SIL | SIL 2 (IEC 61508) | SIL 2 (только с внешней логикой) |
| Изоляция | 250 В AC (двусторонняя) | 500 В AC (групповая) |
| Совместимость | ABB Advant OCS/System 800xA | Siemens PCS 7/S7-400 |
Как видно из таблицы, ABB PCD237A101 3BHE028915R0101 имеет преимущество в плане двойных контактов, большей нагрузочной емкости, встроенной функции feedback и стандартной сертификации SIL 2 — это делает его предпочтительным для критических систем ABB (АЭС, нефтегаз), где требуется максимальная надежность. Siemens модель подходит для менее нагрузочных задач, но уступает по функционалу для безопасностных функций.
Рекомендации по выбору
При выборе ABB PCD237A101 3BHE028915R0101 учитывайте следующие факторы:
- Тип контроллера ABB: Если у вас есть контроллер ABB Advant OCS AC410 или DCS System 800xA, ABB PCD237A101 3BHE028915R0101 обеспечит полную интеграцию; для Siemens PCS 7 или GE Mark VI выбирайте модули соответствующего бренда.
- Требуемая нагрузка: Если вы управляете устройствами с током ≥2 А (контакторы, электромагнитные клапаны), модуль с максимальным током 5 А — оптимальный выбор; для маломощных устройств (<1 А) можно рассмотреть модель ABB PCD237A102 (ток 2 А).
- Критичность функции: Для систем защиты (аварийные останова, затопление реакторов) функции feedback и двойные контакты ABB PCD237A101 3BHE028915R0101 критически важны — они предотвращают ложные аварийные сигналы и обеспечивают резервность.
- Условия эксплуатации: Для цехов с электромагнитными помехами (например, поблизости к трансформаторам) изоляция 250 В AC подходит лучше, чем групповая изоляция — она предотвращает искажение сигналов и ложные срабатывания.
Меры предосторожности
- Установка: Монтируйте ABB PCD237A101 3BHE028915R0101 в шасси ABB Advant OCS источников тепла (резисторы, нагреватели) и электромагнитных помех. Оставьте свободное пространство ≥10 мм с обеих сторон для вентиляции — перегрев корпуса (>60 °C) сократит срок службы реле.
- Подключение нагрузок: Используйте кабели с сечением ≥0.75 мм² для токов >2 А — слабые кабели перегреваются и могут вызвать короткое замыкание. Для 250 В AC нагрузок убедитесь, что контакты реле соответствуют классу AC-15 (регулировка электромагнитных нагрузок).
- Проверка feedback: После монтажа проверьте работу feedback для каждого канала — отправьте команду через контроллер и убедитесь, что сигнал о выполнении корректно передается обратно. Исправьте неисправные каналы (замените реле) перед вводом в эксплуатацию.
- Диагностика: Регулярно проверяйте состояние реле через ABB System 800xA Engineering Studio — отслеживайте количество срабатываний и наличие ошибок. При появлении рывков в срабатывании или задержек >15 мс замените реле на оригинальные запчасти ABB.
- Хранение: Перед установкой храните ABB PCD237A101 3BHE028915R0101 в антистатической упаковке, защищенной от влаги и пыли, при температуре -20 °C до +70 °C — 远离 агрессивных химикатов (соляная кислота, аммиак), чтобы предотвратить коррозию контактов.
