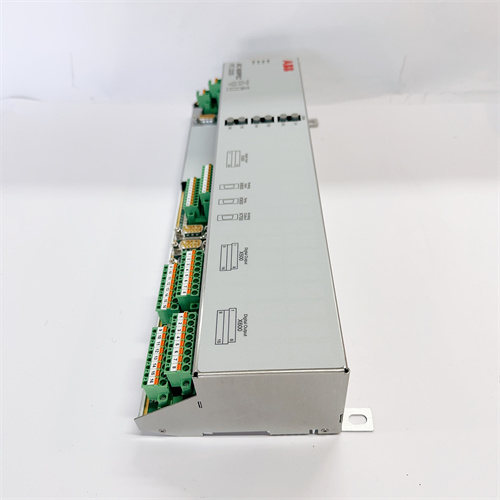

ABB PCD237A1011 3BHE028915R0101

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики безопасности:
  • Тип устройства — контроллер безопасности SIL 3 для систем Advant OCS;
  • Уровень безопасности — SIL 3 (по IEC 61508), категории AK 6 (по DIN V 19250);
  • Архитектура — 2 избыточных канала (1oo2D — 1 из 2 с диагностикой);
  • Время отклика на аварийный сигнал — ≤100 мс;
  • Поддерживаемые стандартные функции безопасности: аварийное останавливание (ESD), защита от перегрева/передавления, блокировка опасных операций.
• Коммуникационные характеристики:
  • Протокол взаимодействия с системой Advant OCS — внутренний шина Safety Link;
  • Поддержка связи с сенсорами безопасности через протоколs Profibus DP Safety, Modbus RTU Safety;
  • Интерфейсы для конфигурации: RS232 (для подключения к ПК с ПО ABB Safety Builder);
  • Возможность передачи данных лога в внешние системы SCADA через Ethernet.
• Электротехнические характеристики:
  • Питание — DC 24 В (от системы Advant OCS, 2 независимых входа для каждого канала);
  • Потребляемый ток на канал — ≤150 мА;
  • Изоляция — 2500 В АС (между каналами, между каналами и контроллером Advant OCS);
  • Максимальное напряжение на входы сенсоров — 24 В DC.
• Защита и надежность:
  • Класс защиты корпуса — IP20 (для монтажа в шкафу контроллера Advant OCS);
  • Защита от электромагнитных помех (EMC) — соответствует EN 61000-6-2/-6-4;
  • Устойчивость к вибрации — соответствует EN 61373 (категория 3);
  • Среднее время между отказами (MTBF) — ≥5 000 000 часов.
• Эксплуатационные характеристики:
  • Тип монтажа — в модульный слот системы ABB Advant OCS;
  • Габариты — 45 × 175 × 115 мм (ширина × высота × глубина);
  • Вес — 约 500 г;
  • Температурный диапазон эксплуатации — 0 °C до +60 °C;
  • ПО для конфигурации — ABB Safety Builder (поддержка создания логики на графических блоках).

Преимущества и особенности

• Уровень безопасности SIL 3: ABB PCD237A1011 3BHE028915R0101 сертифицирован на SIL 3, что делает его подходящим для критически важных систем — например, в атомных электростанциях для защиты реактора от перегрева или в нефтегазовых комплексах для аварийного останова трубопроводов при превышении давления.
• Двойная избыточная архитектура: 2 независимых канала с диагностикой (1oo2D) гарантируют, что отказ одного канала не приведет к остановке всей системы — второй канал продолжает работать, а оператор получает сигнал о необходимости обслуживания.
• Интеграция с Advant OCS: Модуль легко интегрируется в существующие системы ABB Advant OCS, что исключает необходимость установки отдельных контроллеров для безопасности и основного процесса. Это упрощает синхронизацию данных (например, передача аварийных сигналов в SCADA) и снижает затраты на обслуживание.
• Детализированная диагностика и логирование: Функции самодиагностики в реальном времени позволяют операторам быстро выявлять неисправности (например, обрыв кабеля к датчику давления), а лог событий сохраняет историю всех аварийных сигналов и действий — критично для расследования причин инцидентов и соответствия требованиям регулирующих органов.
• Горячее заменение: Возможность замены модуля без остановки системы Advant OCS гарантирует непрерывность работы защитных функций — особенно важно для объектов, где остановка приведет к большим экономическим потерям (например, химические заводы с непрерывным производством). Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB PCD237A1011 3BHE028915R0101].

Примеры применения в отраслях

• Атомная энергетика: Управление защитными системами реактора (например, инжекция борной воды при превышении температуры) — двойная архитектура и SIL 3 обеспечивают максимальную надежность, а интеграция с Advant OCS позволяет синхронизировать данные с системой мониторинга реактора.
• Нефтегазовые платформы: Система аварийного останова (ESD) трубопроводов — при превышении давления или утечке газа модуль активирует закрытие шлюзов и останавливает насосы, предотвращая разрывы труб и выбросы токсичных веществ.
• Химические производства: Защита реакторов от перегрева и превышения давления — контроллер считывает сигналы от температурных и давлений датчиков, и при выходе параметров за пределы нормы активирует систему охлаждения или выпуска избыточного давления. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB PCD237A1011 3BHE028915R0101].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем на базе ABB Advant OCS с требованиями SIL 3 — ABB PCD237A1011 3BHE028915R0101 идеально подходит, благодаря специализированной интеграции и отсутствию проблем с совместимостью.
  2. В критических системах с нулевым временем простоя (атомная энергетика, нефтегазовые платформы) — горячее заменение и двойная архитектура гарантируют непрерывность защитных функций.
  3. При необходимости детального логирования аварийных событий — модуль сохраняет историю в формате, совместимом с отчетными системами, что упрощает соответствие требованиям регулирующих органов. Детали по выбору доступны по ссылке: [ссылка на продукт ABB PCD237A1011 3BHE028915R0101].
• Предостережения:
  1. Конфигурируйте модуль только через ПО ABB Safety Builder, авторизованное для SIL 3: Использование несертифицированного ПО может привести к нарушению логики безопасности.
  2. Регулярно проверяйте исправность обоих каналов (рекомендуется 1 раз в месяц): Отказ одного канала без timely замены снижает уровень безопасности до SIL 1.
  3. Не подключайте несертифицированные сенсоры безопасности к модулю: Несовместимые датчики могут вызвать ложные аварийные сигналы или не передавать критические данные.
  4. При замене модуля используйте только оригинальные ABB PCD237A1011 3BHE028915R0101: Подделанные или неоригинальные модули не соответствуют требованиям SIL 3 и могут привести к авариям.
