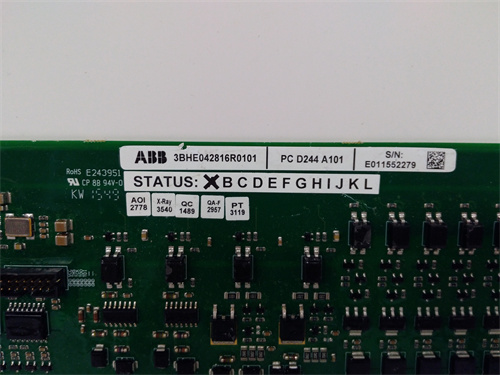

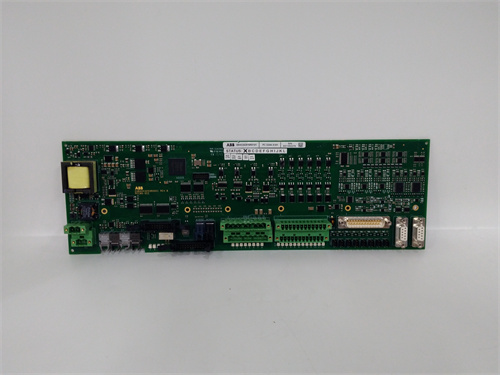

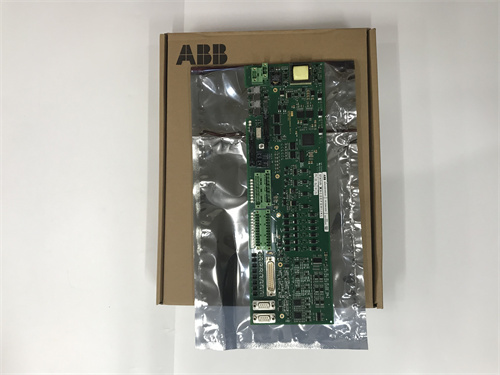

ABB PCD244A101

Описание

Общая характеристика продукта ABB PCD244A101

Технические параметры ABB PCD244A101

• Параметры входного и выходного питания:
  • Тип преобразования: DC/DC (постоянное напряжение → постоянное напряжение);
  • Диапазон входного напряжения (DC): 18–36 В DC (широкополосный, поддерживает работу с нестабильными источниками питания, например, основными шкафами 24 В DC);
  • Номинальное выходное напряжение (DC): 24 В DC (стандарт для большинства промышленных нагрузок ABB — реле, приводы, датчики);
  • Максимальная выходная мощность: 100 Вт (достаточно для питания 4–6 модулей I/O или 2–3 небольших приводов);
  • Максимальный выходной ток: 4,2 А (при номинальном выходном напряжении 24 В DC);
  • Стабильность выходного напряжения: ±0,5% (минимизирует флуктуации, критические для точной работы датчиков и регулирующих устройств).
• Эффективность и тепловые параметры:
  • Эффективность: ≥89% (низкие энергетические потери, снижают нагрев модуля и требования к охлаждению);
  • Тип охлаждения: Пассивное (конвективное, без вентиляторов — снижает риск отказа из-за засорения фильтров);
  • Максимальная температура корпуса (при номинальной нагрузке): +70 °C;
  • Температурный диапазон работы (без снижения мощности): -25 °C до +60 °C (подходит для экстремальных условий — от холодильных зон до жарких цехов).
• Функции защиты и надежности:
  • Защита от перегрузки (Overload): Автоматическая отсечка при превышении максимального выходного тока на 120% (восстановление после устранения причины перегрузки);
  • Защита от короткого замыкания (Short Circuit): Инвертированная защита с ограничением тока (≤5 А) — защищает модуль и подключенные нагрузки от повреждения;
  • Защита от перегрева (Over Temperature): Выключение модуля при достижении температуры корпуса +75 °C (восстановление после остывания до +60 °C);
  • Защита от обратного полярности входа: Встроенные диоды предотвращают повреждение модуля при неправильном подключении входного питания;
  • Защита от переvoltaжа на входе (Over Voltage): Отсечка при входном напряжении >38 В DC.
• Коммутационные и эксплуатационные параметры:
  • Тип разъемов: Скруговые контакты (M6/M8) для силовых цепей (вход DC, выход DC) и разъем сигнальный (4-контактный) для передачи статусов (например, “модуль готов”, “ошибка”);
  • Степень защиты (IP): IP20 (для монтажа в шкафах управления ABB или стандартных промышленных шкафах);
  • Устойчивость к электромагнитным помехам (EMC): Соответствие стандартам EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от трансформаторов, двигателей и сварочных аппаратов;
  • Устойчивость к вибрациям: 5–500 Гц (1 Г, по стандарту IEC 60068-2-6).
• Совместимость:
  • Полная совместимость с контроллерами ABB AC800M (PM864/PM865), модулями I/O ABB CI854A/IMSET01, роботами ABB IRC5 (вспомогательная питание) и другими нагрузками ABB с входным напряжением 24 В DC;
  • Подходит для замены в существующих системах питания ABB (при совпадении входных/выходных параметров).

Преимущества и особенности ABB PCD244A101

1. Широкополосное входное напряжение и высокая стабильность выхода: Диапазон 18–36 В DC позволяет ABB PCD244A101 работать с нестабильными источниками питания — например, основными шкафами 24 В DC, где напряжение может снижаться до 18 В при пиковой нагрузке или повышаться до 36 В при перепадах. Стабильность выходного напряжения ±0,5% гарантирует, что подключенные нагрузки (например, датчики температуры ABB 266H) получают постоянное питание, без искажений сигналов.
2. Комплексная система защиты и высокая эффективность: Совокупность защиты от перегрузки, короткого замыкания, перегрева и обратной полярности делает ABB PCD244A101 безопасным для использования с дорогостоящим оборудованием ABB. Например, при коротком замыкании в шине выходного питания модуль ограничивает ток ≤5 А, предотвращая повреждение модуля I/O CI854A. Эффективность ≥89% снижает нагрев корпуса — без необходимости вентиляторов, что уменьшает риск отказа из-за засорения.
3. Пассивное охлаждение и широкий температурный диапазон: Пассивное охлаждение делает ABB PCD244A101 надежным в пыльных условиях (например, на металлургических цехов или угольных рудниках), где вентиляторы быстро засоряются и отказывают. Температурный диапазон -25 °C до +60 °C позволяет использовать модуль в холодильных зонах (например, пищевая промышленность) и жарких цехах (например, химические заводы), без дополнительного обогрева или охлаждения.
4. Легкая интеграция с системами ABB: ABB PCD244A101 имеет стандартные монтажные отверстия для крепления в шкафах управления ABB (например, шкафах серии TS8) и совместимые разъемы с силовыми цепями ABB. Не требуется специализированный монтаж или адаптеры — модуль можно быстро подключить к существующей системе питания, что сокращает время установки.
5. Поддержка сигнальных статусов и диагностики: Разъем сигнальный позволяет передавать информацию о состоянии ABB PCD244A101 (например, “модуль готов к работе”, “ошибка перегрева”) в контроллер ABB AC800M или систему мониторинга ABB 800xA. Это позволяет операторам своевременно выявлять неполадки (например, снижение входного напряжения) и устранить их до остановки производственного процесса.

Примеры применения ABB PCD244A101 в различных отраслях

• Энергетика (гидроэлектростанция): В гидроэлектростанции ABB PCD244A101 питает модули I/O ABB CI854A, которые собирают данные от датчиков скорости турбины и уровня воды. Входной диапазон 18–36 В DC позволяет модулю работать с основным шкафом питания 24 В DC, где напряжение колеблется при перепадах нагрузки на электростанцию. Стабильность выходного напряжения ±0,5% гарантирует точность измерений датчиков, что критично для регулирования турбины.
• Нефтегазовая отрасль (неfteперерабатывающий завод): На заводе ABB PCD244A101 обеспечивает питание реле управления электромагнитными клапанами в трубопроводах с нефтью. Защита от короткого замыкания предотвращает повреждение модуля при возможном попадании влаги в шину питания (частое в условиях мойки трубопроводов). Сигнальный разъем передает статус модуля в систему ABB 800xA — при ошибке перегрева операторы получают оповещение и могут снизить нагрузку на клапаны.
• Металлургия (цех прокатки стали): В цехе ABB PCD244A101 питает приводы небольших манипуляторов (управление подбором стали) и датчики положения рольгангов. Пассивное охлаждение защищает модуль от пыли, которая заполняет цех в процессе прокатки, а температурный диапазон -25 °C до +60 °C позволяет работать в зимний период (без обогрева шкафа) и летом (при повышенной температуре цеха).
• Пищевая промышленность (завод по производству консервации): В заводе ABB PCD244A101 питает датчики уровня сырья в резервуарах и реле управления конвейерами. Широкополосное входное напряжение поддерживает работу с основным шкафом 24 В DC, где напряжение снижается при включении мощных холодильных установок. Защита от обратной полярности предотвращает повреждение модуля при неправильном подключении during технического обслуживания.

Сравнение ABB PCD244A101 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB PCD244A101

Рекомендации по выбору

1. Оцените требования к мощности и напряжению: Выбирайте ABB PCD244A101 если суммарная мощность ваших нагрузок ≤100 Вт и требуется выходное напряжение 24 В DC. Для более мощных систем (например, суммарная мощность 150 Вт) рекомендуйте использовать два модуля ABB PCD244A101 в параллели (с поддержкой распределения нагрузки) или более мощную модель ABB PCD246A101 (150 Вт).
2. Учтите условия эксплуатации: Если ваша система работает в условиях нестабильного входного напряжения (18–36 В DC) или экстремальных температур (-25 °C до +60 °C), ABB PCD244A101 подходит лучше, чем Siemens SITOP PSU8200 (ограничен по входному напряжению и температуре). Для пыльных или влажных условий пассивное охлаждение модуля также является преимуществом.
3. Проверьте совместимость с оборудованием ABB: Если ваша инфраструктура основана на контроллерах AC800M, модулях I/O CI854A или роботах IRC5, ABB PCD244A101 интегрируется без адаптеров. Для смешанных систем (ABB + Siemens/Rockwell) убедитесь, что подключенные нагрузки поддерживают 24 В DC.

Меры предостережения

1. Подключение только соответствующего входного напряжения: Не подключайте ABB PCD244A101 к источникам питания с напряжением за пределами диапазона 18–36 В DC — превышение (например, 48 В DC) или снижение (например, 12 В DC) может привести к повреждению модуля или нестабильной работе выходных цепей. Используйте только сертифицированные источники DC.
