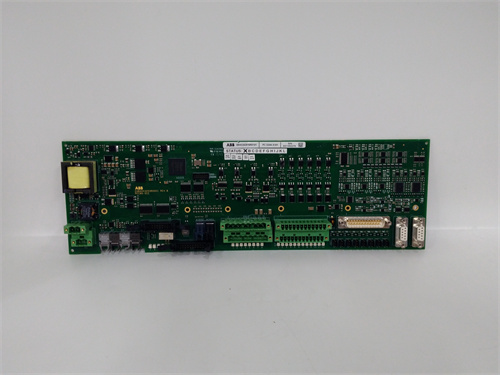

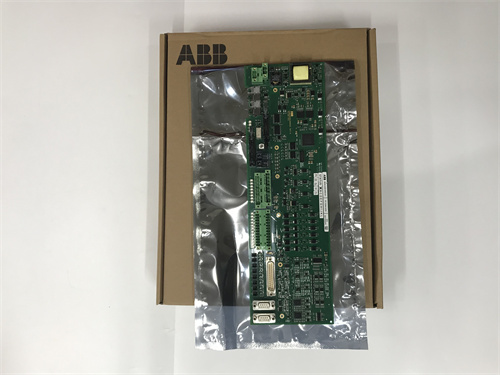

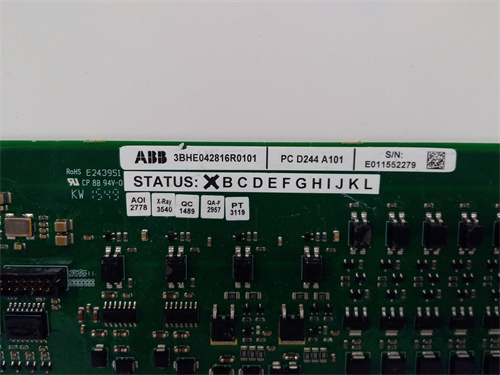

ABB PCD244A101

Описание

Общие сведения о продукте

Описание продукта

1. Комбинация 24 входов и 4 выходов для гибкости: Модуль ABB PCD244A101 имеет 24 цифровых входа (НО/НИ — Normally Open/Normally Closed) и 4 цифровых выхода (открытый коллектор, Open Collector), что позволяет заменить два отдельных модуля (отдельный входной и выходной) на одно устройство. Например, в автоматизированном складе PCD244A101 считывает сигналы от 20 фотоэлектрических сенсоров (проверка наличия упаковок) через входы и управляет 4 приводами дверных механизмов стеллажей через выходы — это экономит место в шкафу и упрощает схему подключения.
2. Защита от перегрузок и коротких замыканий: Каждый выход ABB PCD244A101 оснащен токоограничивающим элементом (максимальный ток 0.5 А/канал) и термисторной защитой — при перегрузке или коротком замыкании модуль автоматически ограничивает ток, предотвращая повреждение себя и подключенного оборудования. Входы также имеют защиту от электромагнитных помех (соответствует стандарту IEC 61000-6-2), что предотвращает ложные срабатывания — например, в металлургическом цехе с высоким уровнем шума PCD244A101 стабильно считывает сигналы от индуктивных сенсоров, не искажая данные.
3. Простота интеграции и диагностика: ABB PCD244A101 подключается к контроллеру ABB AC500 через стандартную шину AC500 Bus — монтаж ограничивается установкой в шасси и подключением кабелей к сенсорам/приводам. На корпусе есть 28 LED-индикаторов: 24 зеленых (по одному на вход — загорается при поступлении сигнала 24 В DC) и 4 желтых (по одному на выход — загорается при активации). Это позволяет операторам быстро диагностировать проблемы: например, негорящий зеленый индикатор входа 12 указывает на обрыв кабеля к сенсору, а негорящий желтый индикатор выхода 2 — на ошибку или отсутствие сигнала от контроллера.

Технические параметры

• Тип модуля: Комбинированный цифровой I/O-модуль (входы + выходы) для ABB AC500;
• Количество каналов:
  • Входы: 24 (независимые, НО/НИ);
  • Выходы: 4 (независимые, открытый коллектор);
• Параметры входов:
  • Номинальное напряжение: 24 В DC;
  • Диапазон допустимых напряжений: 18–30 В DC;
  • Минимальный входной ток для срабатывания: 4 мА;
  • Время реакции: ≤1 мс;
• Параметры выходов:
  • Номинальное напряжение: 24 В DC (внешнее питание);
  • Максимальный ток на выход: 0.5 А/канал (продолжительный);
  • Максимальный пиковый ток: 1 А/канал (≤10 мс);
• Защита:
  • Входы: EMC-защита IEC 61000-6-2 (класс Industrial);
  • Выходы: Лимитатор тока + термисторная защита на каждый канал;
• Питание модуля:
  • Напряжение: 24 В DC (от шасси AC500);
  • Потребляемый ток: ≤0.4 А;
• Операционные условия:
  • Температурный диапазон: -25 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
• Механические параметры:
  • Тип монтажа: В шасси ABB AC500;
  • Размеры (длина × ширина × высота): 140 mm × 35 mm × 100 mm;
  • Вес: ~450 г;
  • Индикаторы LED: 24 зеленые (входы) + 4 желтые (выходы);
• Совместимость:
  • Контроллеры: ABB AC500 (CPU PM554, PM564, PM573);
  • Сенсоры/исполнители: Индуктивные/фотоэлектрические сенсоры, приводы, контакторы (24 В DC);
• Стандарты соответствия: IEC 61131-2, IEC 61000-6-2, CE, UL 508.

Преимущества и особенности

1. Компактность: Одно устройство сочетает 24 входа и 4 выхода — экономит место в шкафу по сравнению с двумя отдельными модулями.
2. Гибкость: Поддержка НО/НИ входов и открытое коллектор выходов позволяет подключать разные типы сенсоров и исполнительных механизмов.
3. Надежность: Защита выходов от перегрузок и EMC-защита входов предотвращают повреждение модуля и ложные срабатывания.
4. Простота диагностики: LED-индикаторы для каждого канала упрощают поиск неисправностей — не требуется подключение дополнительного диагностического оборудования.
5. Интеграция с AC500: Полная совместимость с контроллерами ABB AC500 упрощает монтаж и настройку — инженеры с базовым опытом могут интегрировать модуль за 1–2 часа.

Примеры применения

1. Логистика (автоматизированный склад с роботами):
   • Задача: Считывание сигналов от 20 фотоэлектрических сенсоров (проверка наличия упаковок на стеллажах) и управление 4 приводами дверных механизмов (открытие/закрытие при подходе робота).
   • Конфигурация: ABB PCD244A101 установлен в шкафу электрооборудования склада, входы подключены к сенсорам, выходы — к приводам. При обнаружении упаковки сенсор отправляет сигнал 24 В DC на вход модуля (зеленый индикатор загорается), контроллер регистрирует наличие товара. При получении команды «открыть дверь 3» контроллер активирует выход 3 модуля (желтый индикатор загорается), привод открывает дверь.
2. Пищевая промышленность (линия упаковки соков):
   • Задача: Считывание сигналов от 18 индуктивных сенсоров (проверка положения бутылок на конвейере) и управление 2 контакторами нагревателей (упаковочный материал) + 2 сигнальными маяками.
   • Конфигурация: ABB PCD244A101 обрабатывает входы от сенсоров (присутствие бутылки = сигнал 24 В DC) и управляет выходами: контакторы нагревателей (0.4 А/каждой) и маяки (0.1 А/каждой). При отсутствии бутылки на конвейере сенсор не отправляет сигнал — контроллер отключает нагреватель, предотвращая перегрев упаковочного материала.
3. Машиностроение (линия фрезерования деталей):
   • Задача: Считывание сигналов от 22 механических переключателей (проверка положения инструмента и детали) и управление 3 приводами позиционирования (настройка положения детали) + 1 сигнальный маяк.
   • Конфигурация: ABB PCD244A101 считывает входы от переключателей (переключатель «закрыт» = сигнал 24 В DC) и управляет выходами: приводы (0.3 А/каждой) и маяк (0.1 А). При достижении деталью нужного положения переключатель отправляет сигнал — контроллер останавливает привод, а модуль активирует маяк (желтый индикатор загорается), сигнализируя о готовности к фрезерованию.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB PCD244A101 если ваша система основана на контроллерах ABB AC500 и требуется сочетать большое количество входов (до 24) с небольшим количеством выходов (до 4). Оптимально для складов, пищевых и машиностроительных линий.
• Предостережения:
  • Используйте внешнее питание 24 В DC для выходов — не подключайте нагрузки напрямую к питанию модуля (24 В DC для управления);
  • Для нагрузок с током >0.5 А используйте дополнительные контакторы — не превышайте максимальную токовую способность выходов;
  • Монтируйте модуль в охлажденных шкафах — превышение температуры +60 °C снижает срок службы и стабильность работы;
  • Регулярно проверяйте состояние LED-индикаторов — это позволяет своевременно обнаружить обрыв кабелей или отказ сенсоров.
