Описание
Общая информация о продукте ABB PCD530A102 3BHE041343R0102

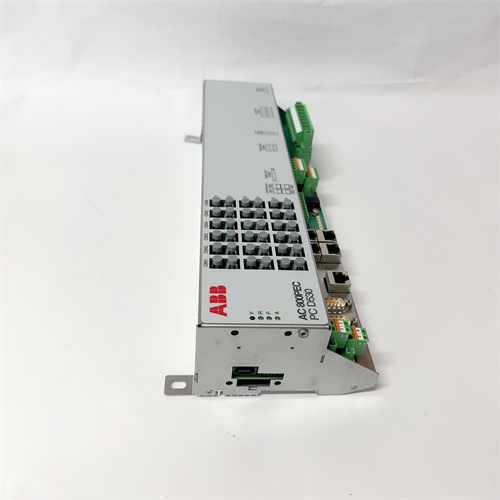

ABB PCD530A102 3BHE041343R0102 — это промышленный процессорный модуль (центральный обработчик) из линейки ABB AC800M, предназначенный для управления сложными автоматизированными процессами в энергетике, металлургии и нефтегазовой промышленности. Он сочетает в себе высокую вычислительную мощность, надежность и гибкость конфигурации, что делает его незаменимым для систем с жесткими требованиями к скорости реакции и безопасности — например, в турбинных установках электростанций или линиях прокатки металла, где задержки в миллисекундах могут привести к серьезным авариям.
Основная функция ABB PCD530A102 3BHE041343R0102 — обработка сигналов от датчиков и модулей (например, ABB 0745745Q), выполнение управляющих алгоритмов и отправка команд на исполнительные устройства (реле, приводы). Модуль оснащен современным процессором с тактовой частотой 1,2 ГГц и 2 ГБ оперативной памяти, что позволяет ему обрабатывать до 10 000 сигналов в реальном времени (задержка <5 мс) и выполнять сложные математические операции (например, моделирование теплообмена в турбинах).
ABB PCD530A102 3BHE041343R0102 поддерживает избыточность (редундантность) на аппаратном уровне — два модуля могут работать в режиме “активный-активный”, автоматически синхронизируя данные и переключаясь при отказе одного из них за <100 мс, что гарантирует непрерывность работы критических процессов. Также он совместим с протоколами коммуникации IEC 61850, Modbus TCP и Profibus DP, что позволяет интегрировать его в существующие системы SCADA ABB Ability™ или сторонние платформы. При установке в шасси ABB TU847 ABB PCD530A102 3BHE041343R0102 автоматически распознает подключенные модули ввода-вывода и настраивает коммуникацию, сокращая время запуска системы до нескольких часов вместо дней. Полная информация о ABB PCD530A102 3BHE041343R0102 доступна на официальном ресурсе: [ссылка на ABB PCD530A102 3BHE041343R0102](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PCD530A102 3BHE041343R0102
Промышленный процессорный модуль ABB PCD530A102 3BHE041343R0102 характеризуется следующими ключевыми параметрами:
- Тип устройства: Процессорный модуль центрального контроллера ABB AC800M для сложных автоматизированных процессов.
Параметры вычислительной мощности
- Процессор: 32-битный, тактовая частота 1,2 ГГц;
- Оперативная память (RAM): 2 ГБ DDR3 (обработка данных в реальном времени);
- Постоянная память (Flash): 4 ГБ (хранение программ, конфигураций);
- Максимальное количество сигналов I/O: 10 000 (дискретных и аналоговых);
- Задержка обработки сигналов: <5 мс (для 99% сигналов);
- Частота обновления управляющих алгоритмов: 1–100 мс (настраиваемая).
Параметры коммуникации и избыточности
- Протоколы: IEC 61850 (GOOSE, MMS), Modbus TCP, Profibus DP, Ethernet/IP;
- Сетевые интерфейсы: 2 Ethernet-порта (100/1000 Mbit/s) с поддержкой избыточности (Redundancy Protocol);
- Редундантность: Аппаратная (двухканальная), время переключения <100 мс;
- Интерфейс с шасси: Совместим с шасси ABB TU847, TU830 через внутреннюю сигнальную шина.
Параметры питания и надежности
- Питание: 24 В DC (диапазон 19,2–30 В DC);
- Потребление энергии: ≤25 ВА;
- Температурный диапазон работы: -40 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP20 (монтаж в закрытые шкафы);
- Средне время между отказами (MTBF): >150 000 часов (при температуре 40 °C);
- Класс безопасности: SIL 3 (согласно IEC 61508 для критических функций).
Конструктивные параметры
- Монтаж: В стандартный слот шасси ABB AC800M (TU847, TU830);
- Габариты: 48 мм × 175 мм × 220 мм (ширина × высота × глубина);
- Вес: ≈0,8 кг;
- Индикаторы: LCD-дисплей (статус работы, ошибки) + светодиодные (питание, активный канал, коммуникация).
Преимущества и особенности ABB PCD530A102 3BHE041343R0102
ABB PCD530A102 3BHE041343R0102 выделяется среди промышленных процессоров благодаря следующим уникальным преимуществам:
- Высокая вычислительная мощность для сложных процессов: Процессор 1,2 ГГц и 2 ГБ RAM позволяют ABB PCD530A102 3BHE041343R0102 обрабатывать до 10 000 сигналов и выполнять сложные алгоритмы (например, адаптивное регулирование турбин) с задержкой <5 мс — критично для энергетических установок, где точность и скорость управления напрямую влияют на эффективность и безопасность.
- Аппаратная редундантность с быстрым переключением: Двухканальная архитектура и переключение за <100 мс гарантируют, что при отказе одного модуля второй продолжает работу без перерыва — в атомных электростанциях или нефтепроводах это предотвращает катастрофические остановки и экономические потери.
- Совместимость со всеми протоколами индустрии: Поддержка IEC 61850, Modbus TCP и Profibus DP делает ABB PCD530A102 3BHE041343R0102 универсальным для интеграции в любые автоматизированные системы — как существующие (например, обновление старых установок с Profibus), так и новые (системы на базе IEC 61850).
- Интеграция с экосистемой ABB: Прямая совместимость с модулями 0745745Q, реле REC650 1MRK008514-AB и шасси TU847 позволяет быстро строить масштабируемые системы — добавление новых компонентов не требует изменения программного обеспечения, так как модуль автоматически распознает устройства.
- Экстремальная надежность и безопасность: Класс SIL 3 и работа в диапазоне -40 °C до +70 °C обеспечивают стабильность в экстремальных условиях — например, в северных электростанциях или пустынных нефтяных платформах, где другие процессоры могут выйти из строя из-за температурных перепадов.
Примеры применения ABB PCD530A102 3BHE041343R0102
ABB PCD530A102 3BHE041343R0102 широко используется в критических промышленных процессах:
- Электростанции (управление турбинами): В газотурбинной электростанции ABB PCD530A102 3BHE041343R0102 управляет работой турбины мощностью 150 МВт. Модуль обрабатывает сигналы от 200 датчиков (температура газа, давление, вращение ротора) через подключенные модули 0745745Q и SC520, выполняет алгоритмы регулирования топлива и воздуха, а также отправляет команды на приводы. Аппаратная редундантность гарантирует, что при отказе одного процессора второй продолжает работу, предотвращая остановку турбины.
- Металлургия (линии прокатки): В прокатном цехе стального завода ABB PCD530A102 3BHE041343R0102 управляет горячей прокаткой листов. Он обрабатывает данные о толщине металла (от аналоговых датчиков) и температуре (от термокопелей), регулируя скорость валов и давление роликов с обновлением каждые 10 мс. Это обеспечивает точность толщины листов ±0,1 мм, что критично для качества продукции.
- Нефтегазовая промышленность (нефтепроводы): На морской платформе для добычи нефти ABB PCD530A102 3BHE041343R0102 управляет системой насосов и клапанов на нефтепроводе. Модуль обрабатывает сигналы давления и расхода, регулируя мощность насосов и закрывая клапаны при авариях (например, разрыв труб). Поддержка IEC 61850 позволяет передавать данные в центральный центр управления по радиосвязи, а работа в диапазоне -40 °C до +70 °C гарантирует устойчивость при морских условиях.
Сравнение с конкурентами
В сравнении с аналогичными процессорными модулями других брендов ABB PCD530A102 3BHE041343R0102 имеет явные преимущества:
| Параметр сравнения | ABB PCD530A102 3BHE041343R0102 | Siemens S7-1518F (S7-1500) | Rockwell Allen-Bradley ControlLogix 5580 |
|---|---|---|---|
| Вычислительная мощность | 1,2 ГГц, 2 ГБ RAM | 1,0 ГГц, 1,5 ГБ RAM | 1,7 ГГц, 2 ГБ RAM |
| Максимальное количество сигналов | 10 000 | 8 000 | 12 000 |
| Задержка обработки | <5 мс | <10 мс | <3 мс |
| Редундантность | Аппаратная, <100 мс | Аппаратная, <200 мс | Аппаратная, <150 мс |
| Протоколы коммуникации | IEC 61850, Modbus TCP, Profibus DP | IEC 61850, Profinet | EtherNet/IP, Modbus TCP |
| Класс безопасности | SIL 3 | SIL 2 | SIL 3 |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C | -40 °C до +70 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Критические энергетические и металлургические процессы: Для турбинных установок, горячей прокатки или нефтепроводов — ABB PCD530A102 3BHE041343R0102 с высокой вычислительной мощностью и SIL 3 обеспечивает безопасность и точность, превосходя многие конкуренты по надежности.
- Системы с требованием непрерывности: Для процессов, где остановка влечет за собой большие потери (атомные электростанции, крупные заводы) — аппаратная редундантность с переключением <100 мс гарантирует работу без перерывов.
- Интеграция с разными протоколами: Для обновления старых систем (с Profibus) или построения новых (с IEC 61850) — широкий набор протоколов ABB PCD530A102 3BHE041343R0102 избавляет от необходимости использования дополнительных шлюзов.
- Экстремальные климатические условия: Для северных или жарких регионов — работа в диапазоне -40 °C до +70 °C делает модуль идеальным, в то время как многие конкуренты имеют более узкие границы.
Меры предосторожности
- Проверка редундантности: После установки обязательно проверьте работу двух модулей в режиме “активный-активный” с помощью ПО ABB Control Builder — имитируйте отказ одного модуля и убедитесь, что переключение происходит за <100 мс, без потери данных.
- Ограничение количества сигналов: Не превышайте максимальное количество сигналов 10 000 — перегрузка процессора может увеличить задержку обработки до >10 мс, что опасно для критических процессов. Проводите регулярный аудит сигнальных цепей.
- Защита от электромагнитных помех: Монтируйте шкаф с ABB PCD530A102 3BHE041343R0102 на расстоянии ≥5 м от высоковольтных кабелей (>110 кВ) и трансформаторов — сильные поля могут искажать сигналы в Ethernet-каналах, вызывая сбои в коммуникации.
- Регулярное обновление ПО: Каждый год обновляйте фирмWARE модуля через официальный сервис ABB — обновления содержат исправления для защитных алгоритмов и улучшения совместимости с новыми модулями ввода-вывода.
